随着Go、Rust、Php等语言逐渐普及、生态日趋丰富，许多服务架构不再由单一语言开发构成，而是由多语言混合构建，例如Java和Go、Java和Php等。本文将介绍如何使用MSE和ASM产品（Java应用使用MSE Java 探针，其他语言应用使用ASM Proxy），在无需修改任何业务代码的情况下，实现多语言场景下的全链路灰度。

前提条件

创建Kubernetes集群。具体操作，请参见创建ACK托管集群和创建ACK Serverless集群。
开通MSE微服务治理企业版并创建企业版微服务命名空间。
安装MSE微服务治理组件ack-onepilot（建议版本在3.3.x及以上）。
说明
如果您的ack-onepilot版本在4.x及以上，由于存在延迟，请开启高阶服务治理等待约10分钟后或重启ack-onepilot后再部署应用，关于延迟问题我们正在优化中。
为Kubernetes集群启用高阶治理能力。
创建ASM实例并将Kubernetes集群添加到ASM实例。

使用限制

重要

由于多语言全链路灰度能力目前正在公测，仅以下地区开放支持：北京、上海、杭州、深圳、张家口、硅谷、新加坡，其他地区暂不支持。

流量入口目前只支持云原生网关和云原生API网关，暂不支持Java网关和ASM网关。
Java应用调用其他语言只支持HTTP方式调用，具体支持的HTTP框架及版本限制，请参见微服务治理支持的框架。
由于该能力目前正在公测，Java探针需要指定特殊版本为4.2.5-proxyless。指定探针版本具体操作请参见指定MSE探针版本。

配置概览

请确保按照前提条件完成容器集群、MSE以及ASM的前置准备之后，按照以下方式操作。

步骤一：应用接入Trace能力

由于流量标签在Java探针中基于Trace能力透传，保证了流量标签能够在Java应用间的调用透传。为了确保流量标签也能够顺利在非Java语言应用中传递，需要您的非Java应用也具备Trace能力。

对于非Java应用，推荐通过OpenTelemetry/阿里云ARMS自动插桩进行无感接入。
对于Java应用，由于MSE和Arms共用同一个Java探针，如果您希望使用MSE全链路灰度能力的同时具有可观测能力需求，可以直接复用MSE Java探针接入ARMS即可。

说明

若您的系统在此之前已经完成了可观测能力接入并且具备了Trace能力，可以直接忽略并跳过此步骤。

步骤二：应用接入服务治理

Java应用接入

在确保已经安装ack-onepilot并且开启高阶服务治理的前提下，参见为ACK和ACS命名空间中的应用开启MSE微服务治理将应用接入到MSE服务治理。

对于应用级别的接入，可参考的Label字段（Yaml格式）如下所示。

spec:
  template:
    metadata:
      labels:
        # 填写“on”表示开启接入，需加上双引号
        msePilotAutoEnable: "on"
        # 填写接入到的治理命名空间，值不存在可自动新建
        mseNamespace: "your-mse-namespace"
        # 填写接入MSE的实际应用名称，需加上双引号
        msePilotCreateAppName: "your-deployment-name"
        # 指定特殊公测Java Agent版本
        aliyun.com/agent-version: "4.2.5-proxyless"
        # 节点标签,不添加则默认为基线节点
        alicloud.service.tag: gray

如果您应用所在的容器集群本地域名不是cluster.local，还需要为应用配置以下环境变量。

env:
  # 应用所在集群的本地域名
  - name: KUBERNETES_CLUSTER_DOMAIN
    value: "your-cluster-domain"

非Java应用接入

在确保已经创建ASM实例并将Kubernetes集群添加到ASM实例的前提下，添加下述MSE Label的同时，为应用挂载ASM Proxy，具体的配置方式详见配置Sidecar注入策略。

对于应用级别的接入，可参考的Label字段（Yaml格式）如下所示。

说明

添加MSE的Label声明接入MSE，只是便于ack-onepilot处理节点标签，实际上不会挂载探针。

spec:
  template:
    metadata:
      labels:
        # 填写“on”表示开启接入，需加上双引号
        msePilotAutoEnable: "on"
        # 填写接入到的治理命名空间，值不存在可自动新建
        mseNamespace: "your-mse-namespace"
        # 填写接入MSE的实际应用名称，需加上双引号
        msePilotCreateAppName: "your-deployment-name"
        # 声明挂载ASM Proxy
        sidecar.istio.io/inject: 'true'
        # 节点标签,不添加则默认为基线节点
        alicloud.service.tag: gray

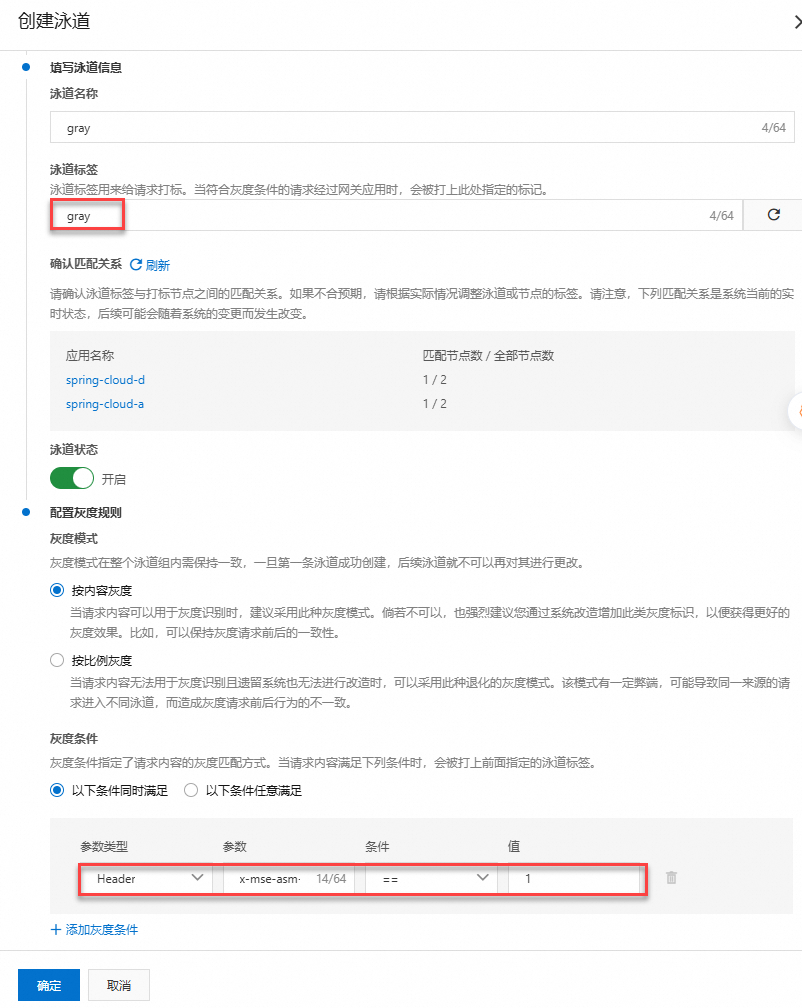

步骤三：MSE配置全链路灰度

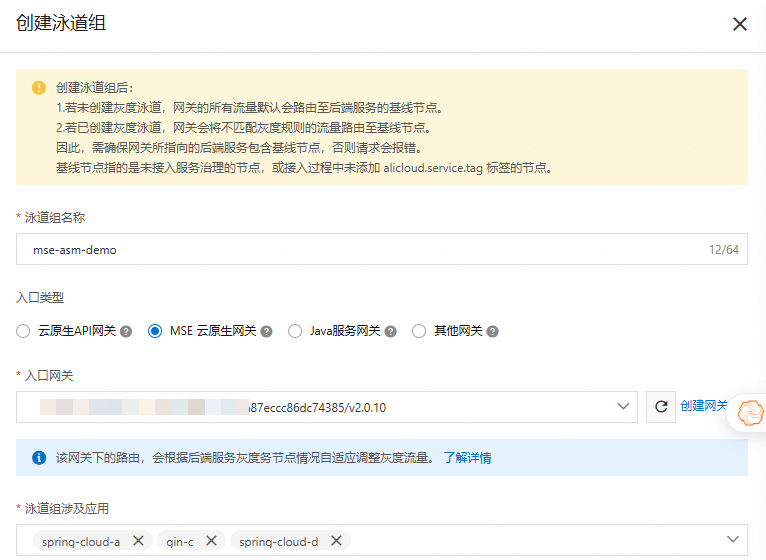

详情可参见配置泳道组和泳道。

步骤四：ASM配置全链路灰度

在ASM控制台为应用配置流量规则，对于泳道组内存在k8s service的应用，分别为其配置一份流量标签、目标规则、虚拟服务。

登录ASM控制台，在左侧导航栏，选择服务网格 > 网格管理。

在网格管理页面，单击目标网格实例名称。

流量标签配置

在左侧导航栏选择流量管理中心 > 流量标签，参考如下模板为泳道组内k8s service配置流量标签规则。关于TraffciLabel的介绍和说明请详见流量标签TrafficLabel说明。

单应用级别

apiVersion: istio.alibabacloud.com/v1
kind: TrafficLabel
metadata:
  name: "your-resource-name" # 资源名称,确保名称不重复
  namespace: "service-namespace" # k8s service所在的namespace
spec:
  rules:
    - labels:
        - name: asm-label
          valueFrom:
            - '$getExternalInboundRequestHeader(x-mse-tag, Eagleeye-Traceid)' # 左侧固定, 右侧为traceid对应的header名称
  workloadSelector:
    labels:
      app: "your-service-name"

集群命名空间级别

apiVersion: istio.alibabacloud.com/v1
kind: TrafficLabel
metadata:
  name: "your-resource-name" # 资源名称,确保名称不重复
  namespace: "service-namespace" # k8s service所在的namespace
spec:
  rules:
    - labels:
        - name: asm-label
          valueFrom:
            - '$getExternalInboundRequestHeader(x-mse-tag, Eagleeye-Traceid)' # 左侧固定, 右侧为traceid对应的header名称

目标规则配置

在左侧导航栏选择流量管理中心 > 目标规则，参考如下模板为泳道组内k8s service配置目标规则。关于DestinationRule的介绍和说明请详见目标规则（Destination Rule）CRD说明。

apiVersion: networking.istio.io/v1
kind: DestinationRule
metadata:
  name: "your-resource-name" # 资源名称,确保名称不重复
  namespace: istio-system
spec:
  host: gin-c.default.svc.cluster.local # k8s service的FQDN
  subsets:
    - labels: #此项必填
        opensergo.io/canary: ''
      name: base
    - labels: #和MSE泳道标签配置保持一致
        opensergo.io/canary-gray: gray
      name: gray
    - labels: #和MSE泳道标签配置保持一致
        opensergo.io/canary-traffictag: traffictag
      name: traffictag

虚拟服务配置

在左侧导航栏选择流量管理中心 > 虚拟服务，参考如下模板为泳道组内k8s service配置虚拟服务规则。关于VirtualService的介绍和说明请详见虚拟服务（Virtual Service）CRD说明。

apiVersion: networking.istio.io/v1
kind: VirtualService
metadata:
  name: "your-resource-name" # 资源名称,确保名称不重复
  namespace: istio-system
spec:
  hosts:
    - gin-c.default.svc.cluster.local #k8s service的FQDN
  http:
    - name: default
      route:
        - destination:
            host: gin-c.default.svc.cluster.local #k8s service的FQDN
            subset: $asm-label
          fallback:
            target:
              host: gin-c.default.svc.cluster.local #k8s service的FQDN
              subset: base

Demo演示示例

Demo概述

本文以容器服务控制台部署应用为例进行说明，模拟一个真实的调用链路。Demo应用的结构图如下所示。应用之间的调用既包含了Java —> Java的调用，也包含了Java —> Golang、Golang —> Java的调用。各个应用的详细说明如下：

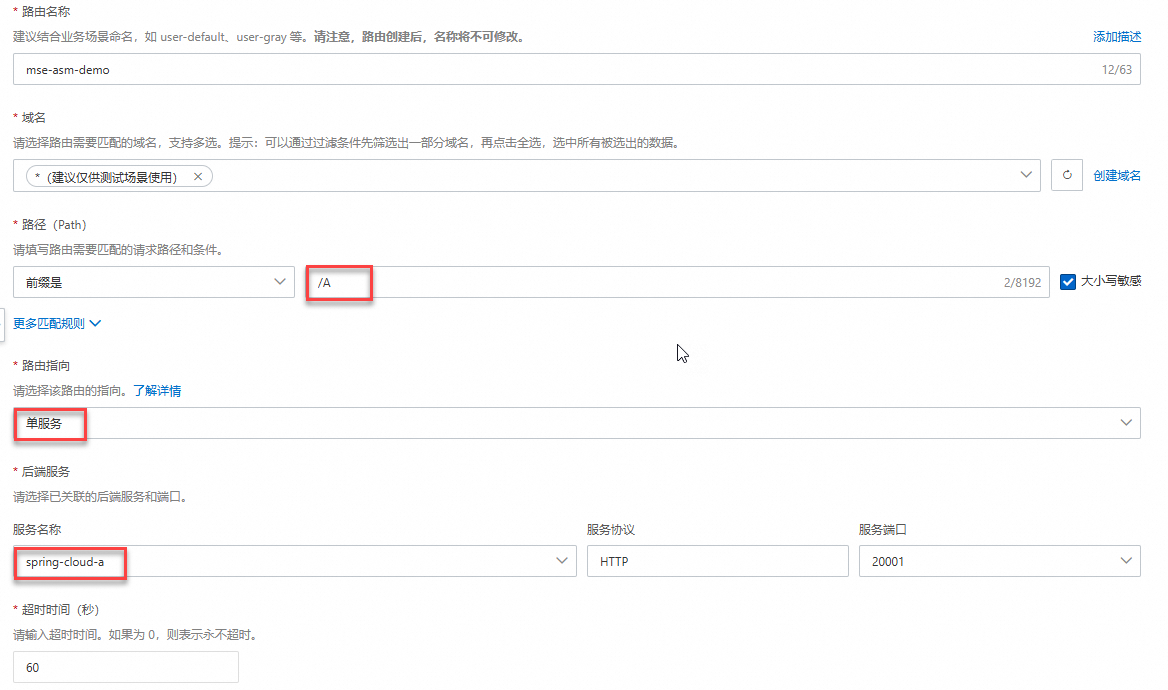

Gateway：云原生API网关作为流量入口。通过路由/A/a发起A —> C —> D的调用，通过路由/A/d发起A —> D的调用。
A：Java语言应用，基于Spring Cloud框架开发，应用节点会注册到Nacos进行服务发现；基于K8s Service发现方式调用C、基于Nacos发现方式调用D。
C：Golang语言应用，基于Gin框架开发，为C应用创建K8s Service；基于K8s Service发现方式调用D；通过接入ARMS Golang探针实现Trace能力。
D：Java语言应用，基于Spring Cloud框架开发，应用节点会注册到Nacos进行服务发现，为D应用创建K8s Service。

操作步骤

将上述Demo部署到容器集群的default命名空间中，同时为A、D挂载MSE Java 探针，为C挂载ASM网格代理，并且基于Arms Golang探针为C接入Trace能力。然后通过操作MSE和ASM控制台，为Demo配置全链路灰度能力，并验证最终效果。

在开始以下步骤之前，请确保前提条件和已开通ARMS服务都已经满足。

步骤一：配置ASM网格代理自动注入

在确保已经将Kubernetes集群添加到ASM实例的前提下，为default命名空间开启Sidecar网格代理自动注入。

登录ASM控制台，在左侧导航栏，选择服务网格 > 网格管理。
在网格管理页面，单击目标实例名称，然后在左侧导航栏，选择网格实例 > 全局命名空间。
在全局命名空间页面，单击从Kubernetes集群同步自动注入，选择待部署应用的Kubernetes集群，单击确定。
在全局命名空间页面的自动注入列，单击default命名空间对应的启用 Sidecar 网格代理自动注入，然后在确认对话框，单击确定。

步骤二：部署应用

登录容器服务控制台。
在左侧导航栏，单击集群列表，然后单击目标集群名称。
在左侧导航栏，选择工作负载 > 无状态。
在页面上方，选择集群的命名空间，然后单击右上角的使用YAML创建资源。

使用如下YAML部署应用。

展开YAML

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nacos-server
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nacos-server
  template:
    metadata:
      labels:
        msePilotAutoEnable: "off"
        app: nacos-server
    spec:
      containers:
        - name: nacos-server
          image: "registry.cn-hangzhou.aliyuncs.com/mse-governance-demo/nacos-server:v2.1.2"
          env:
            - name: MODE
              value: standalone
            - name: JVM_XMS
              value: 512M
            - name: JVM_XMX
              value: 512M
            - name: JVM_XMN
              value: 256M
          imagePullPolicy: Always
          livenessProbe:
            failureThreshold: 3
            initialDelaySeconds: 15
            periodSeconds: 10
            successThreshold: 1
            tcpSocket:
              port: 8848
            timeoutSeconds: 3
          readinessProbe:
            failureThreshold: 5
            initialDelaySeconds: 15
            periodSeconds: 15
            successThreshold: 1
            tcpSocket:
              port: 8848
            timeoutSeconds: 3
          resources:
            requests:
              cpu: '1'
              memory: 2Gi
      dnsPolicy: ClusterFirst
      restartPolicy: Always

---
apiVersion: v1
kind: Service
metadata:
  name: nacos-server
spec:
  type: ClusterIP
  ports:
    - name: nacos-server-8848-8848
      port: 8848
      protocol: TCP
      targetPort: 8848
    - name: nacos-server-9848-9848
      port: 9848
      protocol: TCP
      targetPort: 9848
  selector:
    app: nacos-server
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: spring-cloud-a
spec:
  replicas: 1
  selector:
    matchLabels:
      app: spring-cloud-a
  strategy:
    rollingUpdate:
      maxSurge: 100%
      maxUnavailable: 25%
    type: RollingUpdate
  template:
    metadata:
      labels:
        msePilotAutoEnable: "on"
        msePilotCreateAppName: "spring-cloud-a"
        mseNamespace: "mse-heterogeneous-demo"
        app: "spring-cloud-a"
        sidecar.istio.io/inject: 'false'
        aliyun.com/agent-version: "4.2.5-proxyless"
    spec:
      containers:
        - name: spring-cloud-a
          image: "registry.cn-hangzhou.aliyuncs.com/mse-governance-demo/spring-cloud-a:3.1.0-heterogeneous"
          imagePullPolicy: Always
          env:
            - name: nacos.host
              value: "nacos-server"
            - name: nacos.namespace
              value: "public"
          resources:
            requests:
              cpu: "1"
              memory: "2Gi"
            limits:
              cpu: "1"
              memory: "2Gi"
          ports:
            - name: http-port
              containerPort: 20001
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: spring-cloud-a-gray
spec:
  replicas: 1
  selector:
    matchLabels:
      app: spring-cloud-a
  strategy:
    rollingUpdate:
      maxSurge: 100%
      maxUnavailable: 25%
    type: RollingUpdate
  template:
    metadata:
      labels:
        msePilotAutoEnable: "on"
        msePilotCreateAppName: "spring-cloud-a"
        mseNamespace: "mse-heterogeneous-demo"
        alicloud.service.tag: gray
        app: "spring-cloud-a"
        sidecar.istio.io/inject: 'false'
        aliyun.com/agent-version: "4.2.5-proxyless"
    spec:
      containers:
        - name: spring-cloud-a
          image: "registry.cn-hangzhou.aliyuncs.com/mse-governance-demo/spring-cloud-a:3.1.0-heterogeneous"
          imagePullPolicy: Always
          env:
            - name: nacos.host
              value: "nacos-server"
            - name: nacos.namespace
              value: "public"
          resources:
            requests:
              cpu: "1"
              memory: "2Gi"
            limits:
              cpu: "1"
              memory: "2Gi"
          ports:
            - name: http-port
              containerPort: 20001
---
apiVersion: v1
kind: Service
metadata:
  name: spring-cloud-a
spec:
  ports:
    - port: 20001
      protocol: TCP
      targetPort: 20001
  selector:
    app: spring-cloud-a
  type: ClusterIP
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: gin-c
spec:
  replicas: 1
  selector:
    matchLabels:
      app: gin-c
  strategy:
    rollingUpdate:
      maxSurge: 100%
      maxUnavailable: 25%
    type: RollingUpdate
  template:
    metadata:
      labels:
        msePilotAutoEnable: "on"
        msePilotCreateAppName: "gin-c"
        mseNamespace: "mse-heterogeneous-demo"
        armsPilotAutoEnable: "on"
        armsPilotCreateAppName: "gin-c"
        aliyun.com/app-language: golang
        app: "gin-c"
        sidecar.istio.io/inject: 'true'
    spec:
      containers:
        - name: gin-c
          image: "registry.cn-hangzhou.aliyuncs.com/mse-governance-demo/gin-c:3.1.0-heterogeneous"
          imagePullPolicy: Always
          env:
            - name: nacos.host
              value: "nacos-server"
            - name: nacos.namespace
              value: "public"
          resources:
            requests:
              cpu: "1"
              memory: "2Gi"
            limits:
              cpu: "1"
              memory: "2Gi"
          ports:
            - name: http-port
              containerPort: 20003
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: gin-c-gray
spec:
  replicas: 1
  selector:
    matchLabels:
      app: gin-c
  strategy:
    rollingUpdate:
      maxSurge: 100%
      maxUnavailable: 25%
    type: RollingUpdate
  template:
    metadata:
      labels:
        msePilotAutoEnable: "on"
        msePilotCreateAppName: "gin-c"
        mseNamespace: "mse-heterogeneous-demo"
        armsPilotAutoEnable: "on"
        armsPilotCreateAppName: "gin-c"
        aliyun.com/app-language: golang
        alicloud.service.tag: gray
        app: "gin-c"
        sidecar.istio.io/inject: 'true'
    spec:
      containers:
        - name: gin-c
          image: "registry.cn-hangzhou.aliyuncs.com/mse-governance-demo/gin-c:3.1.0-heterogeneous"
          imagePullPolicy: Always
          env:
            - name: nacos.host
              value: "nacos-server"
            - name: nacos.namespace
              value: "public"
          resources:
            requests:
              cpu: "1"
              memory: "2Gi"
            limits:
              cpu: "1"
              memory: "2Gi"
          ports:
            - name: http-port
              containerPort: 20003
---
apiVersion: v1
kind: Service
metadata:
  name: gin-c
spec:
  ports:
    - port: 20003
      protocol: TCP
      targetPort: 20003
  selector:
    app: gin-c
  type: ClusterIP
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: spring-cloud-d
spec:
  replicas: 1
  selector:
    matchLabels:
      app: spring-cloud-d
  strategy:
    rollingUpdate:
      maxSurge: 100%
      maxUnavailable: 25%
    type: RollingUpdate
  template:
    metadata:
      labels:
        msePilotAutoEnable: "on"
        msePilotCreateAppName: "spring-cloud-d"
        mseNamespace: "mse-heterogeneous-demo"
        app: "spring-cloud-d"
        sidecar.istio.io/inject: 'false'
        aliyun.com/agent-version: "4.2.5-proxyless"
    spec:
      containers:
        - name: spring-cloud-d
          image: "registry.cn-hangzhou.aliyuncs.com/mse-governance-demo/spring-cloud-d:3.1.0-heterogeneous"
          imagePullPolicy: Always
          env:
            - name: nacos.host
              value: "nacos-server"
            - name: nacos.namespace
              value: "public"
          resources:
            requests:
              cpu: "1"
              memory: "2Gi"
            limits:
              cpu: "1"
              memory: "2Gi"
          ports:
            - name: http-port
              containerPort: 20004
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: spring-cloud-d-gray
spec:
  replicas: 1
  selector:
    matchLabels:
      app: spring-cloud-d
  strategy:
    rollingUpdate:
      maxSurge: 100%
      maxUnavailable: 25%
    type: RollingUpdate
  template:
    metadata:
      labels:
        msePilotAutoEnable: "on"
        msePilotCreateAppName: "spring-cloud-d"
        mseNamespace: "mse-heterogeneous-demo"
        alicloud.service.tag: gray
        app: "spring-cloud-d"
        sidecar.istio.io/inject: 'false'
        aliyun.com/agent-version: "4.2.5-proxyless"
    spec:
      containers:
        - name: spring-cloud-d
          image: "registry.cn-hangzhou.aliyuncs.com/mse-governance-demo/spring-cloud-d:3.1.0-heterogeneous"
          imagePullPolicy: Always
          env:
            - name: nacos.host
              value: "nacos-server"
            - name: nacos.namespace
              value: "public"
          resources:
            requests:
              cpu: "1"
              memory: "2Gi"
            limits:
              cpu: "1"
              memory: "2Gi"
          ports:
            - name: http-port
              containerPort: 20004
---
apiVersion: v1
kind: Service
metadata:
  name: spring-cloud-d
spec:
  ports:
    - port: 20004
      protocol: TCP
      targetPort: 20004
  selector:
    app: spring-cloud-d
  type: ClusterIP

完成上述步骤后，会在容器集群中部署应用A、C、D的基线版本和灰度版本，同时A、D会挂载MSE Java探针、C会挂载Arms Golang探针和ASM Sidecar。

步骤三：添加云原生网关作为流量入口

创建MSE云原生网关。
创建网关服务来源于容器服务ACK。
创建服务并选择default命名空间中的spring-cloud-a服务。
创建路由，配置参数如下图所示，路由的服务名称为spring-cloud-a。
在云原生网关的路由页签，单击目标路由操作列下的调试，向路由/A/a?call_type=golang发起调用，返回下图结果说明路由配置成功。

步骤四：MSE配置全链路灰度

由于没有配置全链路灰度，可以观察到通过网关路由发起调用时，流量会随机路由到基线和gray节点，需要分别在MSE和ASM进行必要的配置，才能实现流量的灰度路由。

登录MSE治理中心控制台，并在顶部菜单栏选择地域。
在左侧导航栏，选择治理中心 > 全链路灰度。
在全链路灰度页面的微服务命名空间处选择mse-heterogeneous-demo。
如果您选择的微服务命名空间内没有创建过泳道组，则单击创建泳道组及泳道。如果您选择的微服务命名空间内已经创建过泳道组，则单击+创建泳道组。

在创建泳道组面板，设置如下相关配置，然后单击确定。

配置项	示例
泳道组名称	自定义泳道组的名称，例如mse-asm-demo。
入口类型	选择MSE 云原生网关。
入口网关	选择创建的MSE云原生网关。
泳道组涉及应用	选择spring-cloud-a、gin-c和spring-cloud-d。

在全链路灰度页面底部，如果您选择的微服务命名空间内没有创建过泳道，则单击点击创建第一个分流泳道。如果您选择的微服务命名空间内已经创建过泳道，则单击+创建泳道。

在创建泳道面板，设置流控泳道相关配置，然后单击确定。

配置项	说明
配置节点标签	需要您给灰度应用节点打上标签，以便与正常节点做区分。
填写泳道信息	泳道名称：输入便于理解和识别的泳道名称。泳道标签：该泳道内的匹配的流量去往的目标标签，本示例为gray。确认匹配关系：检查您配置了该标签的应用节点数是否符合预期。泳道状态：选择开启。
配置灰度规则	设置流量进入该泳道的规则。灰度模式：选择按内容灰度。灰度条件：选择以下条件同时满足。本示例灰度条件配置如下：参数类型：`Header`。参数：`x-mse-asm-demo`。条件：`==`。值：`1`。

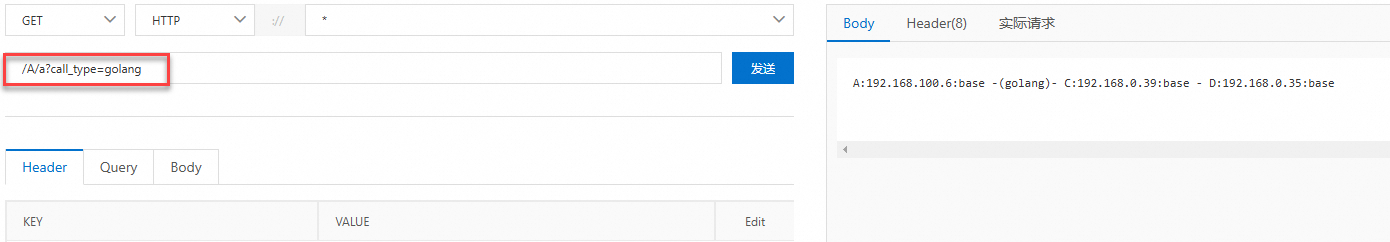

在云原生网关的路由页签，单击目标路由操作列下的调试，通过网关向路由/A/a?call_type=golang发起调用，可以观察到网关 —> 应用、Java应用 —> Go应用的普通流量均路由到基线节点，说明MSE与Java 探针侧的全链路灰度配置已经生效。

步骤五：ASM配置全链路灰度

完成上述步骤后，我们发现在进行路由调试时，Go应用 —> Java应用的路由依然是随机的，需要在ASM控制台对ASM Sidecar配置规则，使得流量按照灰度规则路由。

登录ASM控制台，在左侧导航栏，选择服务网格 > 网格管理。

在网格管理页面，单击目标网格实例名称。

流量标签配置

在左侧导航栏，选择流量管理中心 > 流量标签。单击使用YAML创建，命名空间选择default，场景模板选择Namespace 级别配置，使用如下YAML部署资源。

apiVersion: istio.alibabacloud.com/v1
kind: TrafficLabel
metadata:
  name: trafficlabel-mse-asm-demo
  namespace: default
spec:
  rules:
    - labels:
        - name: asm-label
          valueFrom:
            - '$getExternalInboundRequestHeader(x-mse-tag, Eagleeye-Traceid)'

目标规则配置

在左侧导航栏，选择流量管理中心 > 目标规则，然后单击使用YAML创建，在命名空间选择istio-system，分别使用如下YAML部署资源。

spring-cloud-a

apiVersion: networking.istio.io/v1
kind: DestinationRule
metadata:
  name: destinationrule-mse-asm-demo-spring-cloud-a
  namespace: istio-system
spec:
  host: spring-cloud-a.default.svc.cluster.local
  subsets:
    - labels:
        opensergo.io/canary: ''
      name: base
    - labels:
        opensergo.io/canary-gray: gray
      name: gray

gin-c

apiVersion: networking.istio.io/v1
kind: DestinationRule
metadata:
  name: destinationrule-mse-asm-demo-gin-c
  namespace: istio-system
spec:
  host: gin-c.default.svc.cluster.local
  subsets:
    - labels:
        opensergo.io/canary: ''
      name: base
    - labels:
        opensergo.io/canary-gray: gray
      name: gray

spring-cloud-d

apiVersion: networking.istio.io/v1
kind: DestinationRule
metadata:
  name: destinationrule-mse-asm-demo-spring-cloud-d
  namespace: istio-system
spec:
  host: spring-cloud-d.default.svc.cluster.local
  subsets:
    - labels:
        opensergo.io/canary: ''
      name: base
    - labels:
        opensergo.io/canary-gray: gray
      name: gray

虚拟服务配置

在左侧导航栏，选择流量管理中心 > 虚拟服务，然后单击使用YAML创建。命名空间选择istio-system，分别使用如下YAML部署资源。

spring-cloud-a

apiVersion: networking.istio.io/v1
kind: VirtualService
metadata:
  name: virtualservice-mse-asm-demo-spring-cloud-a
  namespace: istio-system
spec:
  hosts:
    - spring-cloud-a.default.svc.cluster.local
  http:
    - name: default
      route:
        - destination:
            host: spring-cloud-a.default.svc.cluster.local
            subset: $asm-label
          fallback:
            target:
              host: spring-cloud-a.default.svc.cluster.local
              subset: base

gin-c

apiVersion: networking.istio.io/v1
kind: VirtualService
metadata:
  name: virtualservice-mse-asm-demo-gin-c
  namespace: istio-system
spec:
  hosts:
    - gin-c.default.svc.cluster.local
  http:
    - name: default
      route:
        - destination:
            host: gin-c.default.svc.cluster.local
            subset: $asm-label
          fallback:
            target:
              host: gin-c.default.svc.cluster.local
              subset: base

spring-cloud-d

apiVersion: networking.istio.io/v1
kind: VirtualService
metadata:
  name: virtualservice-mse-asm-demo-spring-cloud-d
  namespace: istio-system
spec:
  hosts:
    - spring-cloud-d.default.svc.cluster.local
  http:
    - name: default
      route:
        - destination:
            host: spring-cloud-d.default.svc.cluster.local
            subset: $asm-label
          fallback:
            target:
              host: spring-cloud-d.default.svc.cluster.local
              subset: base

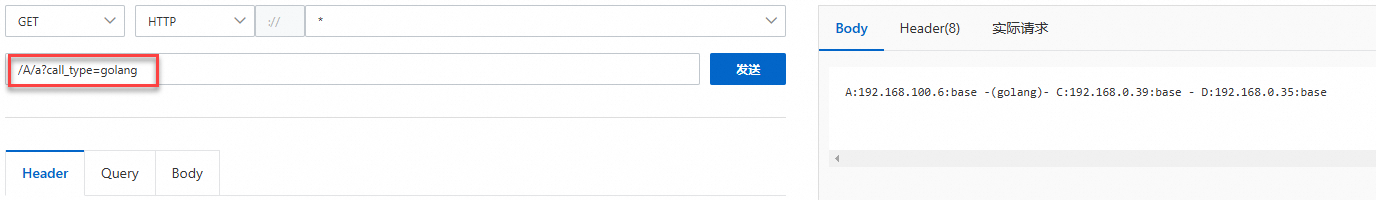

在云原生网关的路由页签调试路由，单击目标路由操作列下的调试，通过网关向路由/A/a?call_type=golang发起调用，可以观察除了网关 —> 应用、Java应用 —> Go应用，Go应用 —> Java应用的普通流量也均路由到基线节点，说明ASM侧的全链路灰度配置已经生效。

步骤六：结果验证

登录MSE网关管理控制台，并在顶部菜单栏选择地域。
在左侧导航栏，选择云原生网关 > 网关列表，单击目标网关名称。
在左侧导航栏，单击路由管理，然后选择路由页签。
单击目标路由mse-asm-demo操作列下的调试，分别进行如下验证。
灰度验证

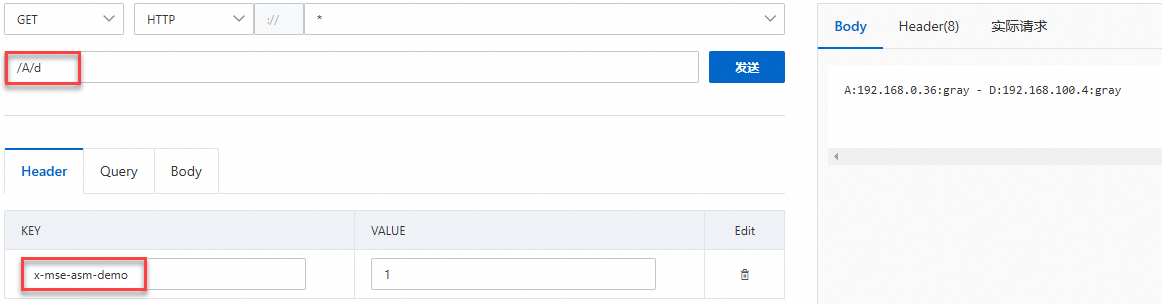

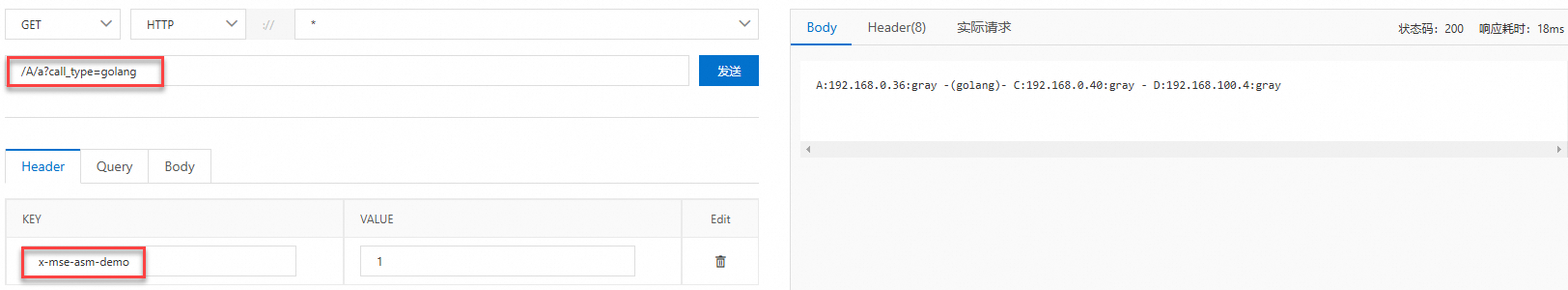

通过网关向路由/A/a?call_type=golang和/A/d发起调用，并且在Header中添加x-mse-asm-demo=1，观察到所有流量都路由到灰度节点，说明全链路灰度配置生效。
灰度回滚验证
1. 登录MSE治理中心控制台，并在顶部菜单栏选择地域。
2. 在左侧导航栏，选择治理中心 > 全链路灰度。
3. 在对应泳道的操作列下单击关闭。

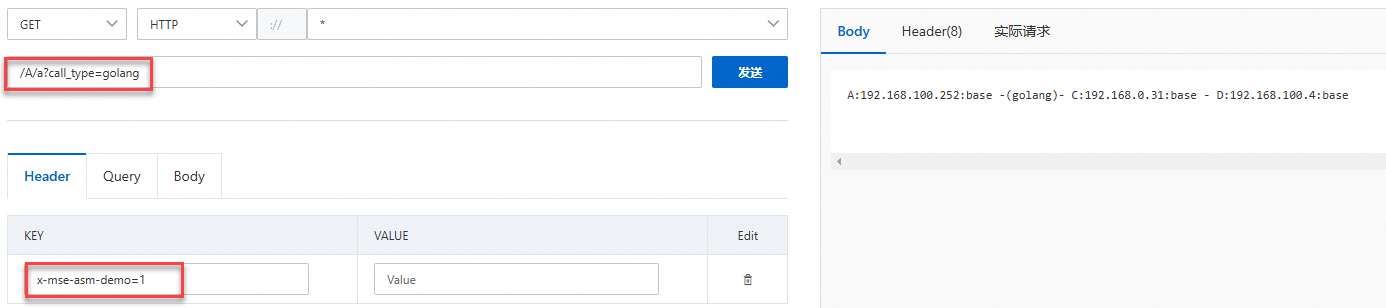

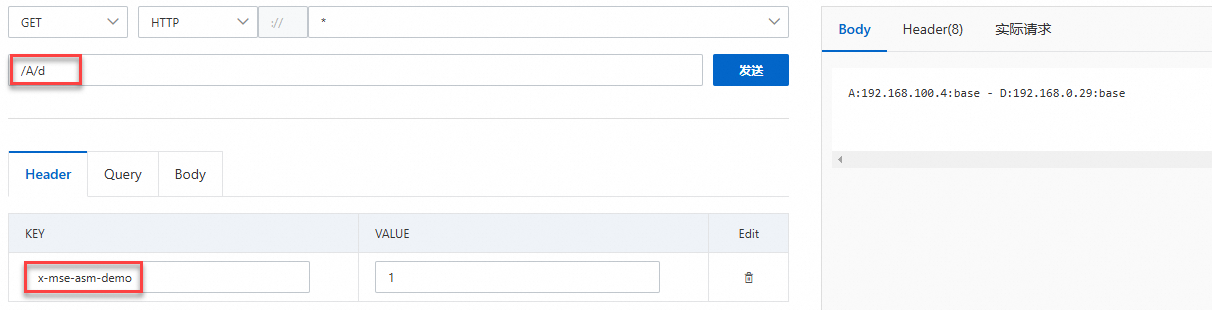

4. 通过网关向路由/A/a?call_type=golang和/A/d发起调用，并且在Header中添加x-mse-asm-demo=1，观察到所有流量都路由到基线节点，说明全链路灰度配置已经关闭成功，流量默认路由到基线节点。
Tab 2 正文

前提条件

使用限制

配置概览

步骤一：应用接入Trace能力

步骤二：应用接入服务治理

Java应用接入

非Java应用接入

步骤三：MSE配置全链路灰度

步骤四：ASM配置全链路灰度

流量标签配置

单应用级别

集群命名空间级别

目标规则配置

虚拟服务配置

Demo演示示例

Demo概述

操作步骤

步骤一：配置ASM网格代理自动注入

步骤二：部署应用

步骤三：添加云原生网关作为流量入口

步骤四：MSE配置全链路灰度

步骤五：ASM配置全链路灰度

流量标签配置

目标规则配置

spring-cloud-a

gin-c

spring-cloud-d

虚拟服务配置

spring-cloud-a

gin-c

spring-cloud-d

步骤六：结果验证

灰度验证

灰度回滚验证
