概览

网络智能服务 NIS(Network Intelligence Service)平台的概览页面,帮助您整体查看NIS已支持的能力,快速感知已创建实例、已保存路径的健康状态和异常风险,全面知悉您的阿里云网络产品的资源持有情况和资源列表信息。

全局视图

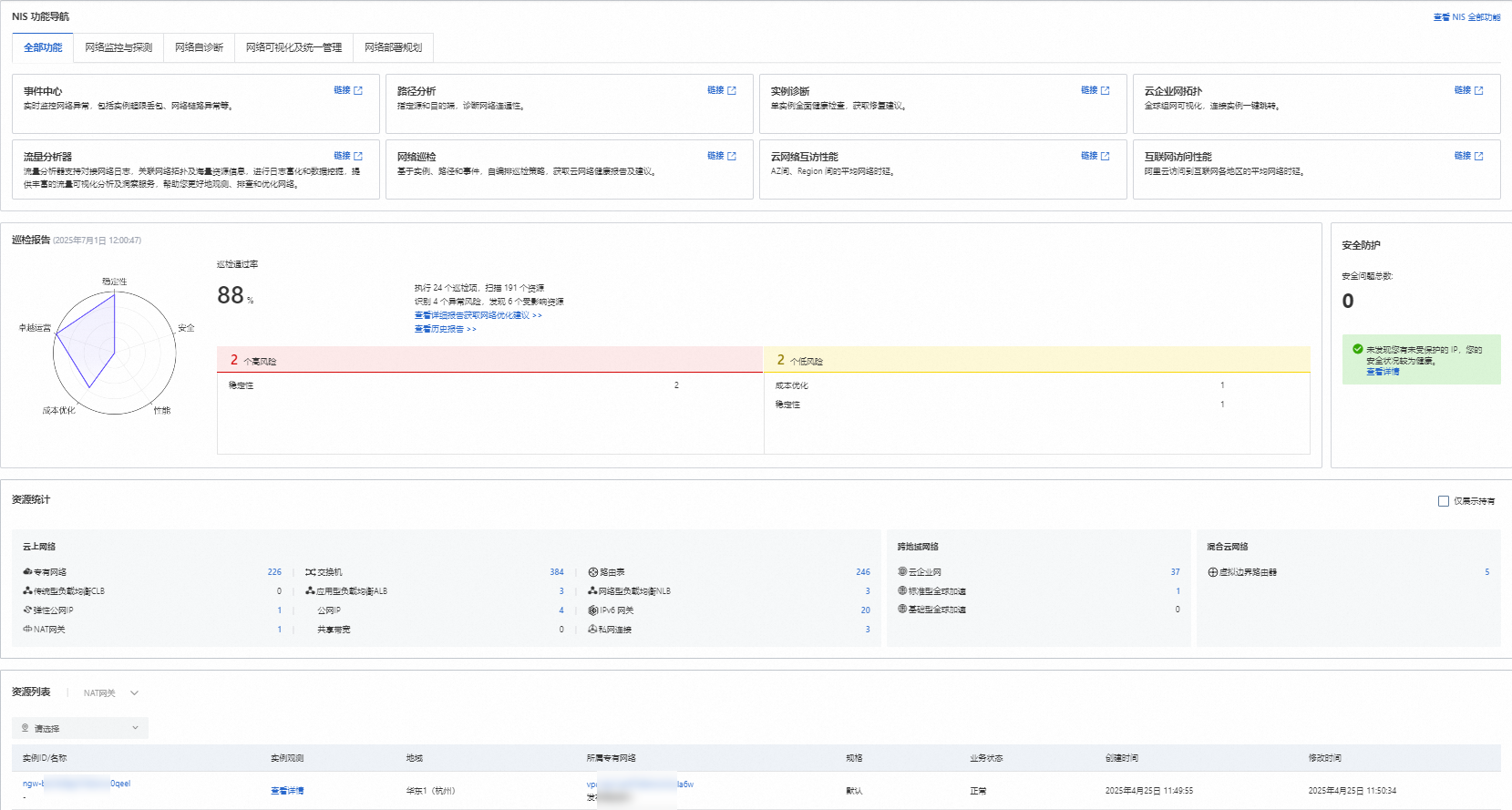

NIS概览页面的数据实时刷新,具体布局如下图所示。


NIS功能导航

功能导航部分帮助您快速了解产品的能力和优势,找到所需的功能或特定的操作,NIS支持的具体能力请参见产品功能及特点

巡检报告

NIS支持您自行编排巡检策略,实现在一定时间间隔内定期巡检任务,减少人工操作的时间和成本,同时能够快速地检测出问题和异常情况。

巡检内容

NIS在执行巡检任务时,将巡检如下对象:

  • 实例

    对已设置巡检的所有实例,逐一执行实例诊断,并汇总出现致命、严重、一般、提示问题的实例列表。

  • 路径

    对已设置巡检的所有路径,逐一执行路径分析,并汇总断联的路径列表。

  • 事件

    对巡检周期内所有已发生的事件进行汇总,并提示问题事件和风险事件及待解决事件数量。

说明

实例和路径作为巡检对象支持增删改查,巡检对象目前支持最多20个实例和20个路径。

配置巡检任务

  1. 登录网络智能服务管理控制台

  2. 概览页面的巡检报告区域,单击创建巡检,在弹出的对话框中选择巡检开始时间巡检周期,单击确定

  3. 配置巡检任务,您可以任选以下一种方式:

    • 巡检报告区域的巡检实例巡检路径右侧单击配置

    • 巡检报告区域单击创建巡检,在弹出的对话框中分别选择配置巡检实例配置巡检路径

  4. 配置巡检详细参数,选择目标实例或目标路径,然后单击确定

    配置巡检实例

    配置巡检实例页面,配置以下信息。

    配置

    说明

    产品

    选择目标产品。目前支持的产品有:传统型负载均衡CLB(Classic Load Balancer),应用型负载均衡ALB(Application Load Balancer),网络型负载均衡NLB(Network Load Balancer ),NAT 网关(NAT Gateway)弹性公网 IP EIP(Elastic IP Address)全球加速 GA(Global Accelerator)VPN 网关(VPN Gateway),虚拟边界路由器VBR(Virtual Border Router),转发路由器TR(Transit Router)。

    地域

    选择目标地域。

    实例ID或名称

    选择目标实例。

    配置巡检路径

    配置巡检路径页面,配置以下信息。

    配置

    说明

    路径ID

    输入已有的路径ID。

    路径名称

    输入路径名称。

    输入路径的源IP。

    目的

    输入路径的目的IP.

    目的端口

    输入路径的目的端口。

    协议

    输入路径的协议。

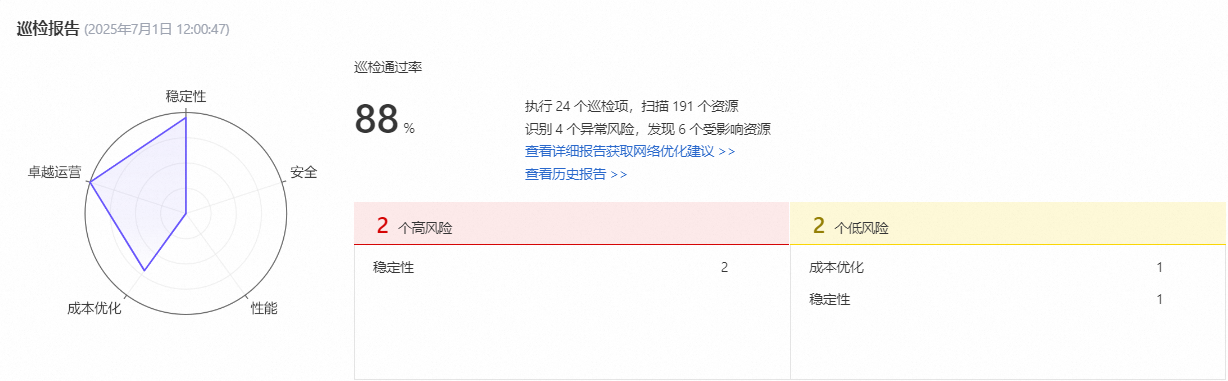

展示巡检结果

查看整体巡检结果

巡检结果在概览页面展示,汇总异常项明细。


  • 高风险项:表示存在严重和致命异常的实例数量,如路径不通,问题事件。

  • 中风险项:表示存在一般和提示异常的实例数量,如风险事件。

  • 健康项:表示无异常实例和路径的数量。

查看单个巡检报告

  1. 概览页面巡检报告区域,单击右侧详细报告

  2. 在巡检报告详情页面,查看相关风险内容概览,然后在相关实例的操作列单击查看报告,查看具体实例分析路径或实例诊断详情。

查看历史巡检报告

  1. 概览页面巡检报告区域,单击右侧历史报告

  2. 在历史报告详情页面,支持查看历史巡检趋势、历史报告生成时间与详情。

查看资源统计

  1. 登录网络智能服务管理控制台

  2. 在左侧导航栏,单击概览

  3. 资源统计区域,查看当前账号阿里云网络产品的资源持有量。

  4. 可选:资源统计区域,单击仅展示持有,查看持有量大于0的网络产品。

查看资源列表

您可以在资源列表区域查看云资源基本信息。资源类型不同,展示的基本信息不同。支持的资源类型包括:专有网络交换机云服务器 ECS应用型负载均衡传统型负载均衡弹性公网IP公网IPIPv6网关NAT网关共享带宽私网连接云企业网虚拟边界路由器

说明

目前,仅NAT 网关实例和弹性公网 IP EIP(Elastic IP Address)实例支持实例观测功能。通过实例观测可以查看实例详情。

NAT网关实例观测

  1. 登录网络智能服务管理控制台

  2. 在左侧导航栏,单击概览

  3. 资源列表区域,下拉列表中选择NAT网关地域实例ID

  4. 在目标NAT 网关实例的实例观测列,单击查看详情

  5. NAT 网关实例详情页面的基本信息区域,查看实例ID、地域、状态等信息。

  6. 实例性能页签查看NAT 网关的性能分析信息。更多信息,请参见使用公网流量分析

    类别

    说明

    会话

    展示NAT 网关实例在选定时间段内,指定IP地址下的会话数据趋势图。

    流量

    展示NAT 网关实例在选定时间段内,指定IP地址下的流量数据趋势图。

    展示NAT 网关实例在选定时间段内,指定IP地址下的包数据趋势图。

    SNAT转发实时数据排名

    NAT 网关进行SNAT转发实时数据排名。具体指标如下所示:

    • 入方向流量(bps)

    • 出方向流量(bps)

    • 入方向包速率(个/秒)

    • 出方向包速率(个/秒)

    • 并发连接数(个)

    • 新建连接数(个/秒)

  7. 单击诊断信息页签,查看NAT 网关的详细诊断情况及诊断报告记录等信息。更多信息,请参见使用实例诊断

EIP实例观测

重要

使用EIP流量统计功能之前,您需要开通指定的地域或IP,NIS将仅采集并分析和呈现您开通的地域或IP的公网数据。具体操作,请参见开通公网流量分析

  1. 登录网络智能服务管理控制台

  2. 在左侧导航栏,单击概览

  3. 资源列表区域,下拉列表中选择弹性公网IP地域实例ID

  4. 在目标EIP实例的实例观测列,单击查看详情

  5. EIP实例详情页的基本信息区域,查看实例ID、地域、是否加入共享带宽、实例状态等信息。

  6. 流量统计页签即可查看该EIP实例入云方向与出云方向的流量信息。

    1. 选择入云方向页签。

    2. (可选)若您需要查看该EIP实例出云方向公网流量,请选择出云方向页签。

    3. 分别选择二元组五元组页签,配置以下信息,查看入云方向或出云方向的趋势图表和流量列表。

      配置项

      说明

      时间

      选择要查看公网流量的时间范围。

      • 系统默认选中当前时间的最近1小时作为时间范围。例如,当前为2022年01月13日17:30,系统默认选中的时间范围即为2022年01月13日16:30至2022年01月13日17:30。

      • 需要选择一段连续时间内的数据进行分析,时间段的起始时间最早可选择7天前,时间段的结束时间距起始时间最多24小时。例如,当前为2022年01月13日17:30,单次最多可以查看24小时的数据,例如2022年01月12日17:30至2022年01月13日17:30的数据。您最多可以查看至2022年01月07日17:30的数据。

      搜索

      您可以根据一元组、二元组搜索条件,查看已添加EIP的共享带宽实例、目标对端IP、目标对端运营商、目标对端国家/地区、目标对端城市的趋势图表和流量列表。

  7. 诊断信息页签,查看EIP实例的详细诊断情况及诊断报告记录,更多信息,请参见使用实例诊断
