多客户端通过SSL-VPN实现网络互通

更新时间：
复制 MD 格式
产品详情
我的收藏

使用SSL-VPN实现客户端访问VPC时，如果一个VPN网关下连接了多个客户端，除了可以实现多个客户端同时与VPC相互通信，多个客户端之间默认也支持相互通信。

场景示例

某公司因业务发展需要拓展服务器资源，公司计划在阿里云侧部署服务器以节省物理设备成本。阿里云侧服务器部署完成后，企业需要一个解决方案，满足以下网络连通诉求：

  • 本地服务器（客户端2、客户端3）与VPC内服务器可以实现私网互通以完成业务交互

  • 出差的员工（客户端1）可以远程访问公司内网（私网）所有服务器资源

SSL-VPN可以满足该企业的网络连通诉求。在VPC下创建一个VPN网关，分别在客户端1、客户端2、客户端3中安装VPN软件，经过配置后，使客户端1、客户端2、客户端3均与VPC建立SSL-VPN连接，即可快速实现客户端1、客户端2、客户端3、ECS实例之间的加密私网互通，任意两个节点之间均能相互通信，满足企业的网络连通诉求。


前提条件

  • 已创建一个VPC实例，VPC中使用ECS部署了相关服务。

  • 客户端1、客户端2、客户端3均能够访问互联网。

操作步骤

步骤一：创建VPN网关

  1. 登录VPN网关管理控制台。

  2. 在VPN网关页面，单击创建VPN网关。

  3. 在VPN网关（包月）页面，根据以下信息配置VPN网关，然后单击立即购买并完成支付。

    • 地域和可用区：选择VPN网关实例的地域。 本文选择华东1（杭州）。

      说明

      确保VPN网关实例的地域和VPC实例的地域相同。

    • 网关类型：需选择普通型。

    • 网络类型：需选择公网。

    • VPC：选择VPC实例。

    • 虚拟交换机1：从VPC实例中选择一个交换机实例。

    • 虚拟交换机2：从VPC实例中选择第二个交换机实例。

      在支持多可用区的地域，您需要从VPC实例下指定两个分布在不同可用区的交换机实例。每个交换机实例下需要拥有一个空闲的IP地址。如果交换机不满足需求，需新建交换机实例。

    • IPsec-VPN：关闭IPsec-VPN功能。

    • SSL-VPN：开启SSL-VPN功能。

    • SSL连接数：选择需要连接的客户端的数量。

    以上仅列举本文强相关的配置，其余配置项保持默认值或为空。更多信息，请参见创建和管理VPN网关实例。

  4. 返回VPN网关页面，查看创建的VPN网关实例。

    刚创建好的VPN网关实例的状态是准备中，约1~5分钟会变成正常状态。正常状态就表明VPN网关实例已完成初始化，可以正常使用。

步骤二：创建SSL服务端

  1. 在左侧导航栏，选择网间互联 - VPN - SSL服务端。

  2. 在顶部菜单栏，选择SSL服务端的地域。

    说明

    需确保SSL服务端的地域和已创建的VPN网关实例的地域相同。

  3. 在SSL服务端页面，单击创建SSL服务端。

  4. 在创建SSL服务端面板，根据以下信息配置SSL服务端，然后单击确定。

    • VPN网关：选择已创建的VPN网关实例。

    • 本端网段：以CIDR地址块的形式输入要访问的VPC实例的网段。本文输入192.168.0.0/16。

    • 客户端网段：以CIDR地址块的形式输入客户端访问VPC实例时使用的网段。本文输入10.0.99.0/24。

      重要

      • 客户端网段的子网掩码位数在16至29位之间。

      • 请确保客户端网段与本端网段、VPC网段以及与客户端终端关联的任何路由网段均没有重叠。

      • 在指定客户端网段时，建议您使用10.0.0.0/8、172.16.0.0/12和192.168.0.0/16网段及其子网网段。如果您的客户端网段需要指定为公网网段，您需要将公网网段设置为VPC的用户网段，以确保VPC可以访问到该公网网段。关于用户网段的更多信息，请参见专有网络FAQ和专有网络FAQ。

      • 创建SSL服务端后，系统后台会自动将客户端网段的路由添加在VPC实例的路由表中，请勿再手动将客户端网段的路由添加到VPC实例的路由表，否则会导致SSL-VPN连接流量传输异常。

      以上仅列举本文强相关的配置，其余配置项保持默认值或为空。更多信息，请参见创建和管理SSL服务端。

步骤三：创建SSL客户端并下载证书

根据以下操作，分别为客户端1、客户端2、客户端3创建SSL客户端并下载证书。

  1. 在左侧导航栏，选择网间互联 - VPN - SSL客户端。

  2. 在SSL客户端页面，单击创建SSL客户端。

  3. 在创建SSL客户端面板，输入SSL客户端的名称，选择已创建的SSL服务端，然后单击确定。

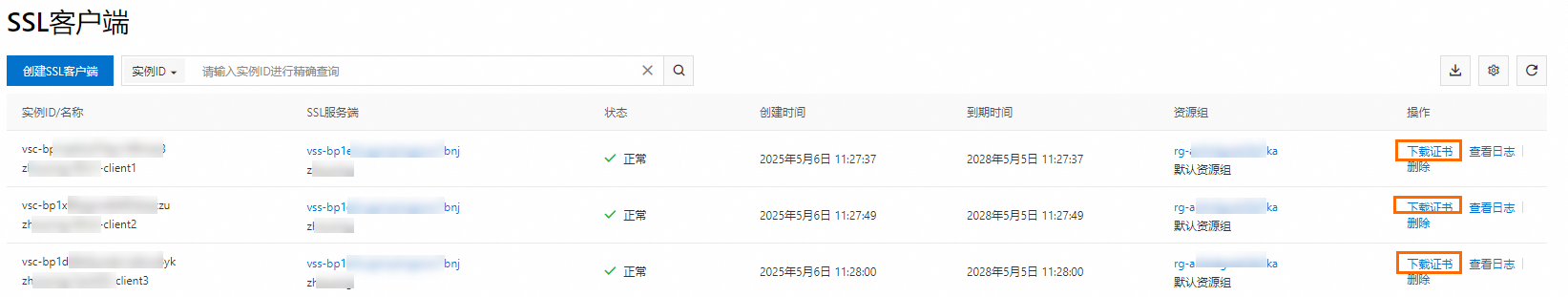

  4. 在SSL客户端页面，找到已创建的SSL客户端，然后在操作列单击下载证书。

    将下载的SSL客户端证书保存在您的本地，后续用于配置客户端。

步骤四：配置客户端

根据以下操作，分别为客户端1、客户端2、客户端3安装VPN软件和SSL客户端证书，然后与VPC建立SSL-VPN连接。

本文中客户端1和客户端2使用Windows Server 2025 数据中心版 64位系统，客户端3使用Ubuntu 24.04 64位系统。如果您的客户端使用的是macOS系统或Android系统，请参见配置客户端进行操作。

配置客户端1和客户端2

  1. 请下载适配您 Windows 系统版本的 OpenVPN 客户端，并根据界面提示完成安装：

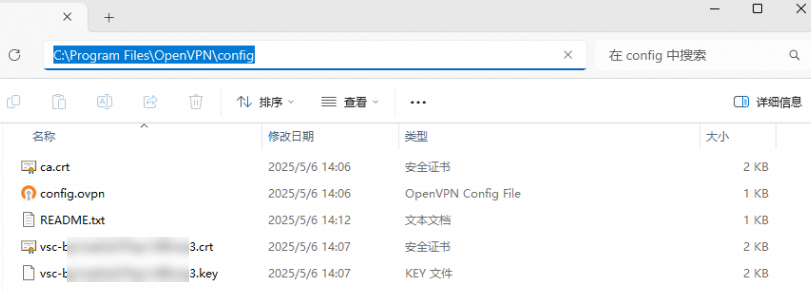

  2. 将下载的 SSL 客户端证书解压，并将解压后的所有文件复制到 OpenVPN 的配置目录中。

    • 默认路径：C:\Program Files\OpenVPN\config

    • 注意：如果您修改过安装路径，请复制到您实际安装目录下的 config 文件夹内。


  3. 用记事本打开config.ovpn文件，末尾添加1行：disable-dco。

    OpenVPN 2.6版本引入的OpenVPN 的数据通道卸载 (DCO) 功能在某些Windows系统（如Windows 10/11特定版本）上存在兼容性问题，此配置是为了关闭DCO，以解决部分设备无法连接的问题。


  4. 右键单击桌面右下角托盘处的OpenVPN图标，然后单击Connect建立VPN连接。


  5. 如果显示State为Connected，且分配了IP，则证明已成功建立连接。


配置客户端3

  1. 登录客户端，并打开命令行窗口。

  2. 执行以下命令安装OpenVPN客户端，并创建conf目录。

    apt-get update
apt-get install -y openvpn
mkdir -p /etc/openvpn/conf

  3. 将已下载的SSL客户端证书解压拷贝至/etc/openvpn/conf/目录。

  4. 进入/etc/openvpn/conf/目录，执行以下命令，与VPC建立SSL-VPN连接。

    openvpn --config /etc/openvpn/conf/config.ovpn --daemon

完成上述配置后，登录VPN网关管理控制台，在SSL服务端详情页面查看系统为客户端分配的虚拟IP地址，客户端将使用虚拟IP地址与VPC通信，以及与其他客户端通信。

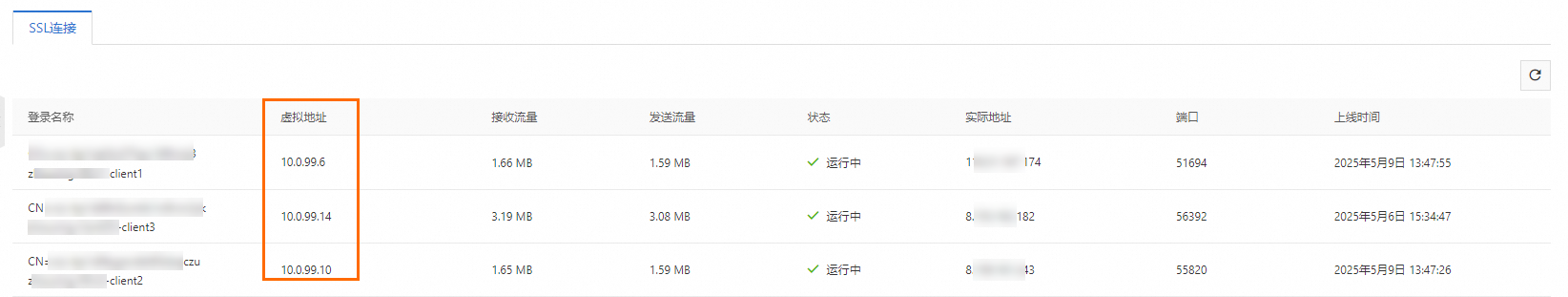

在SSL 连接页签中，连接列表的虚拟地址列展示了各客户端获得的虚拟 IP 地址（如 10.0.99.6、10.0.99.14、10.0.99.10），所有连接状态均为运行中。

步骤五：测试连通性

SSL-VPN连接成功建立后，在安全组规则或者服务器访问控制规则允许的情况下，客户端1、客户端2、客户端3、ECS实例任意两个节点之间均可以实现相互通信。本文以验证客户端1与客户端2、客户端3、ECS实例之间的连通性为例，验证客户端之间的连通性，以及客户端与VPC之间的连通性，其余连通性测试场景文档不再赘述。

说明

测试连通性前，请确保客户端1、客户端2、客户端3的访问控制规则以及ECS实例的安全组规则已经放开ICMP协议，允许客户端网段下的节点访问。

  1. 客户端1访问客户端2、客户端3、ECS实例。

    1. 登录客户端1，打开Command Prompt窗口。

    2. 在Command Prompt窗口执行ping <客户端虚拟IP地址或ECS IP地址> -S <客户端1虚拟IP地址>命令，指定使用客户端1虚拟IP地址分别访问客户端2、客户端3、ECS实例。

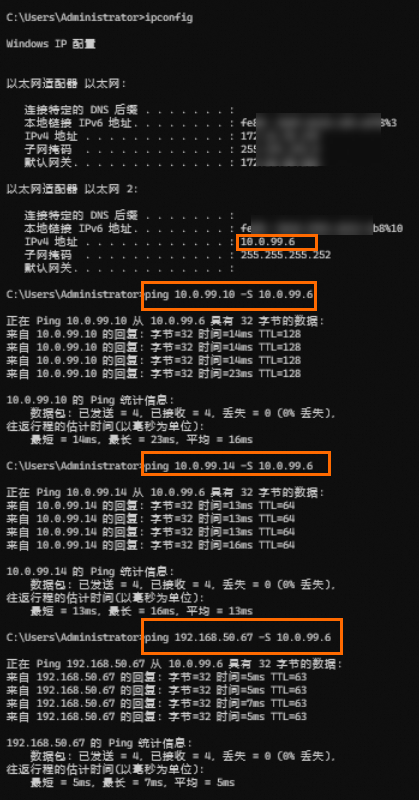

    3. 如果客户端1能收到如下所示的回复报文，则证明客户端1可以正常访问客户端2、客户端3、ECS实例。

      C:\Users\Administrator>ipconfig

Windows IP 配置


以太网适配器 以太网:

   连接特定的 DNS 后缀 . . . . . . . :
   本地链接 IPv6 地址. . . . . . . . : fexxx                    %3
   IPv4 地址 . . . . . . . . . . . . : 17xxx
   子网掩码  . . . . . . . . . . . . : 25xxx
   默认网关. . . . . . . . . . . . . :

以太网适配器 以太网 2:

   连接特定的 DNS 后缀 . . . . . . . :
   本地链接 IPv6 地址. . . . . . . . : fexxx                    b8%10
   IPv4 地址 . . . . . . . . . . . . : 10.0.99.6
   子网掩码  . . . . . . . . . . . . : 255.255.255.252
   默认网关. . . . . . . . . . . . . :

C:\Users\Administrator>ping 10.0.99.10 -S 10.0.99.6

正在 Ping 10.0.99.10 从 10.0.99.6 具有 32 字节的数据:
来自 10.0.99.10 的回复: 字节=32 时间=14ms TTL=128
来自 10.0.99.10 的回复: 字节=32 时间<1ms TTL=128
来自 10.0.99.10 的回复: 字节=32 时间<1ms TTL=128
来自 10.0.99.10 的回复: 字节=32 时间=23ms TTL=128

10.0.99.10 的 Ping 统计信息:
    数据包: 已发送 = 4，已接收 = 4，丢失 = 0 (0% 丢失)，
往返行程的估计时间(以毫秒为单位):
    最短 = 14ms，最长 = 23ms，平均 = 16ms

C:\Users\Administrator>ping 10.0.99.14 -S 10.0.99.6

正在 Ping 10.0.99.14 从 10.0.99.6 具有 32 字节的数据:
来自 10.0.99.14 的回复: 字节=32 时间=13ms TTL=64
来自 10.0.99.14 的回复: 字节=32 时间<1ms TTL=64
来自 10.0.99.14 的回复: 字节=32 时间<1ms TTL=64
来自 10.0.99.14 的回复: 字节=32 时间<1ms TTL=64

10.0.99.14 的 Ping 统计信息:
    数据包: 已发送 = 4，已接收 = 4，丢失 = 0 (0% 丢失)，
往返行程的估计时间(以毫秒为单位):
    最短 = 13ms，最长 = 16ms，平均 = 13ms

C:\Users\Administrator>ping 192.168.50.67 -S 10.0.99.6

正在 Ping 192.168.50.67 从 10.0.99.6 具有 32 字节的数据:
来自 192.168.50.67 的回复: 字节=32 时间=5ms TTL=63
来自 192.168.50.67 的回复: 字节=32 时间<1ms TTL=63
来自 192.168.50.67 的回复: 字节=32 时间=7ms TTL=63
来自 192.168.50.67 的回复: 字节=32 时间<1ms TTL=63

192.168.50.67 的 Ping 统计信息:
    数据包: 已发送 = 4，已接收 = 4，丢失 = 0 (0% 丢失)，
往返行程的估计时间(以毫秒为单位):
    最短 = 5ms，最长 = 7ms，平均 = 5ms

  2. 分别登录客户端2、客户端3、ECS实例，执行命令测试是否可以正常访问客户端1。如果可以正常收到回复报文，则证明ECS实例、客户端2、客户端3与客户端1之间可以相互通信。

    客户端2访问客户端1

    • ipconfig：查看客户端的虚拟IP地址

    • ping <客户端1虚拟IP地址> -S <客户端2虚拟IP地址>：使用客户端2虚拟IP地址访问客户端1

    C:\Users\Administrator>ipconfig

Windows IP Configuration


Ethernet adapter Ethernet:

   Connection-specific DNS Suffix  . :
   Link-local IPv6 Address . . . . . : fe8xxx d1%6
   IPv4 Address. . . . . . . . . . . : 192xxx
   Subnet Mask . . . . . . . . . . . : 255xxx
   Default Gateway . . . . . . . . . : 192xxx

Ethernet adapter Ethernet 2:

   Connection-specific DNS Suffix  . :
   Link-local IPv6 Address . . . . . : fe80xxx ac%10
   IPv4 Address. . . . . . . . . . . : 10.0.99.10
   Subnet Mask . . . . . . . . . . . : 255.255.255.252
   Default Gateway . . . . . . . . . :

C:\Users\Administrator>ping 10.0.99.6 -S 10.0.99.10

Pinging 10.0.99.6 from 10.0.99.10 with 32 bytes of data:
Reply from 10.0.99.6: bytes=32 time=13ms TTL=128
Reply from 10.0.99.6: bytes=32 time=13ms TTL=128
Reply from 10.0.99.6: bytes=32 time=13ms TTL=128
Reply from 10.0.99.6: bytes=32 time=13ms TTL=128

Ping statistics for 10.0.99.6:
    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
    Minimum = 13ms, Maximum = 13ms, Average = 13ms

    客户端3访问客户端1

    • ifconfig：查看客户端的虚拟IP地址

    • ping <客户端1虚拟IP地址> -I <客户端3虚拟IP地址>：使用客户端3虚拟IP地址访问客户端1

    [root@xxx ~]# ifconfig
eth0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet xxx.xxx.xxx.55
        inet6 xxx
        ether xxx    txqueuelen 1000  (Ethernet)
        RX packets 2474679  bytes 640629531 (610.9 MiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 2487018  bytes 745400919 (710.8 MiB)
        TX errors 0  dropped 0  overruns 0  carrier 0  collisions 0

lo: flags=73<UP,LOOPBACK,RUNNING>  mtu 65536
        inet 127.0.0.1  netmask 255.0.0.0
        inet6 ::1  prefixlen 128  scopeid 0x10<host>
        loop  txqueuelen 1000  (Local Loopback)
        RX packets 136  bytes 10888 (10.6 KiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 136  bytes 10888 (10.6 KiB)
        TX errors 0  dropped 0  overruns 0  carrier 0  collisions 0

tun0: flags=4305<UP,POINTOPOINT,RUNNING,NOARP,MULTICAST>  mtu 1500
        inet 10.0.99.14  netmask 255.255.255.255  destination 10.0.99.13
        inet6 fe xxx  prefixlen 64  scopeid 0x20<link>
        unspec 00-00-00-00-00-00-00-00-00-00-00-00-00-00-00-00  txqueuelen 100  (UNSPEC)
        RX packets 8752  bytes 734506 (717.2 KiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 8884  bytes 740853 (723.4 KiB)
        TX errors 0  dropped 0  overruns 0  carrier 0  collisions 0

[root@xxx ~]# ping 10.0.99.6 -I 10.0.99.14
PING 10.0.99.6 (10.0.99.6) from 10.0.99.14 : 56(84) bytes of data.
64 bytes from 10.0.99.6: icmp_seq=1 ttl=128 time=14.4 ms
64 bytes from 10.0.99.6: icmp_seq=2 ttl=128 time=13.7 ms
64 bytes from 10.0.99.6: icmp_seq=3 ttl=128 time=13.7 ms
64 bytes from 10.0.99.6: icmp_seq=4 ttl=128 time=13.7 ms
^Z

[2]+  Stopped                 ping 10.0.99.6 -I 10.0.99.14

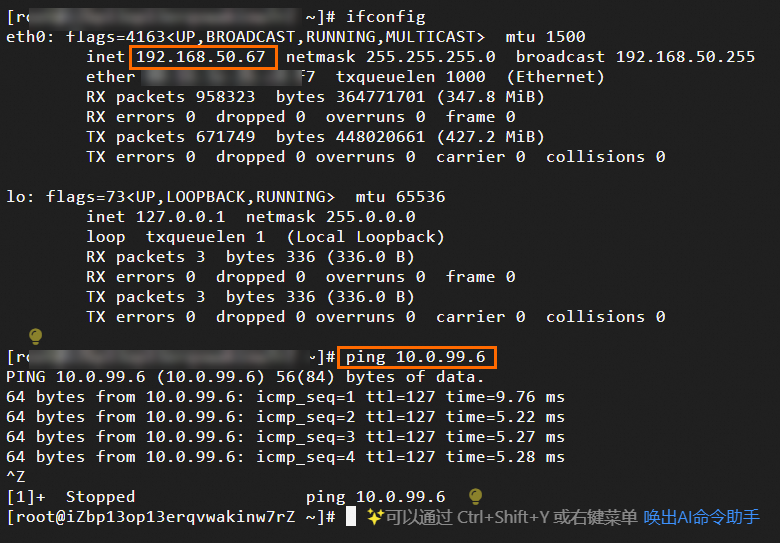

    ECS实例访问客户端1

    • ifconfig：查看客户端的虚拟IP地址

    • ping <客户端1虚拟IP地址>

    [root@xxx ~]# ifconfig
eth0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.50.67  netmask 255.255.255.0  broadcast 192.168.50.255
        ether xxx  f7  txqueuelen 1000  (Ethernet)
        RX packets 958323  bytes 364771701 (347.8 MiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 671749  bytes 448020661 (427.2 MiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

lo: flags=73<UP,LOOPBACK,RUNNING>  mtu 65536
        inet 127.0.0.1  netmask 255.0.0.0
        loop  txqueuelen 1  (Local Loopback)
        RX packets 3  bytes 336 (336.0 B)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 3  bytes 336 (336.0 B)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

[root@xxx ~]# ping 10.0.99.6
PING 10.0.99.6 (10.0.99.6) 56(84) bytes of data.
64 bytes from 10.0.99.6: icmp_seq=1 ttl=127 time=9.76 ms
64 bytes from 10.0.99.6: icmp_seq=2 ttl=127 time=5.22 ms
64 bytes from 10.0.99.6: icmp_seq=3 ttl=127 time=5.27 ms
64 bytes from 10.0.99.6: icmp_seq=4 ttl=127 time=5.28 ms
^Z
[1]+  Stopped                 ping 10.0.99.6
[root@iZbp13op13erqvwakinw7rZ ~]#

常见问题

如果一个VPN网关下同时存在IPsec-VPN连接和SSL-VPN连接，本地数据中心和客户端之间支持通信么？

支持。

需要在本地数据中心添加去往客户端网段的路由，在SSL服务端的本端网段中添加本地数据中心的网段。
