本文为您介绍条形图的使用场景、配置样式和如何删除条形图。

前提条件

概述

  • 条形图可以显示某段时间内的数据变化或比较各项数据之间的差距，例如展示某个项目组不同人员的工作进度。
  • 与线图类似，条形图由值轴/度量、类别轴/维度和颜色图例/维度组成：
    • 值轴由数据的度量决定，至少选择1个度量。例如订单数量和利润金额。
    • 类别轴由数据的维度决定，至少选择1个维度。例如省份和产品类型。
    • 颜色图例由数据的维度决定，最多选择1个维度。例如运输方式。
      说明 当值轴上选择1个度量字段时，才可以启用颜色图例。

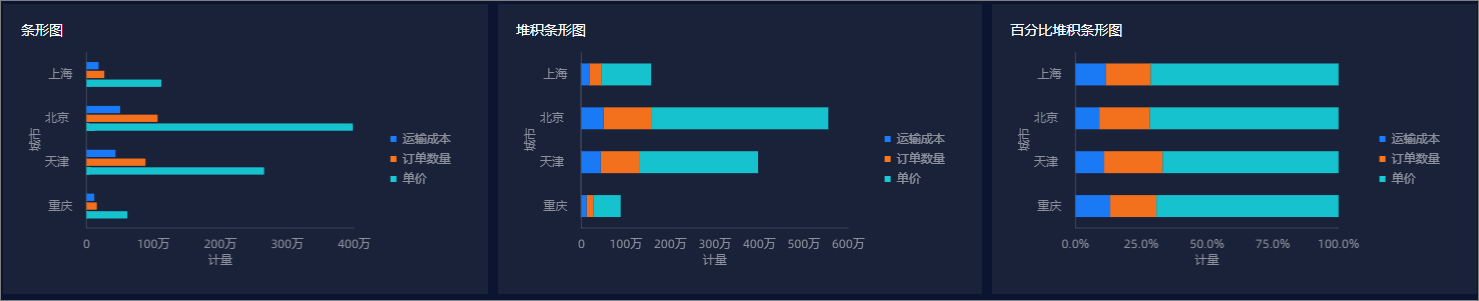

效果图-311

应用示例

以company_sales_record数据集为例，比较各直辖市不同产品的运输成本：
  1. 登录Quick BI控制台。
  2. 单击工作空间 > 数据集。
  3. 在数据集管理页面，选择company_sales_record数据集，单击数据集所在行的图标。
    说明 如果您使用的是专业版，需要您手动选择进入常规模式或者全屏模式。以下示例以常规模式为例。
  4. 单击图标。
    条形图的图例会自动显示在仪表板展示区。条形图-311
  5. 在数据标签页，设置图表数据。
    1. 选择需要的维度字段和度量字段，双击或拖拽至目标区域：
      • 在维度列表中，找到城市，并添加到类别轴/维度区域。
      • 在维度列表中，找到产品类型，并添加到颜色图例/维度区域。
      • 在维度列表中，找到城市，并添加到过滤器区域。
      • 在度量列表中，找到运输成本，并添加到值轴/度量区域。
    2. 在过滤器区域单击城市右侧的图标，设置过滤城市。
      本例中选择过滤方式为按枚举过滤，查询方式为多选，并设置过滤条件为北京、上海、重庆和天津。1

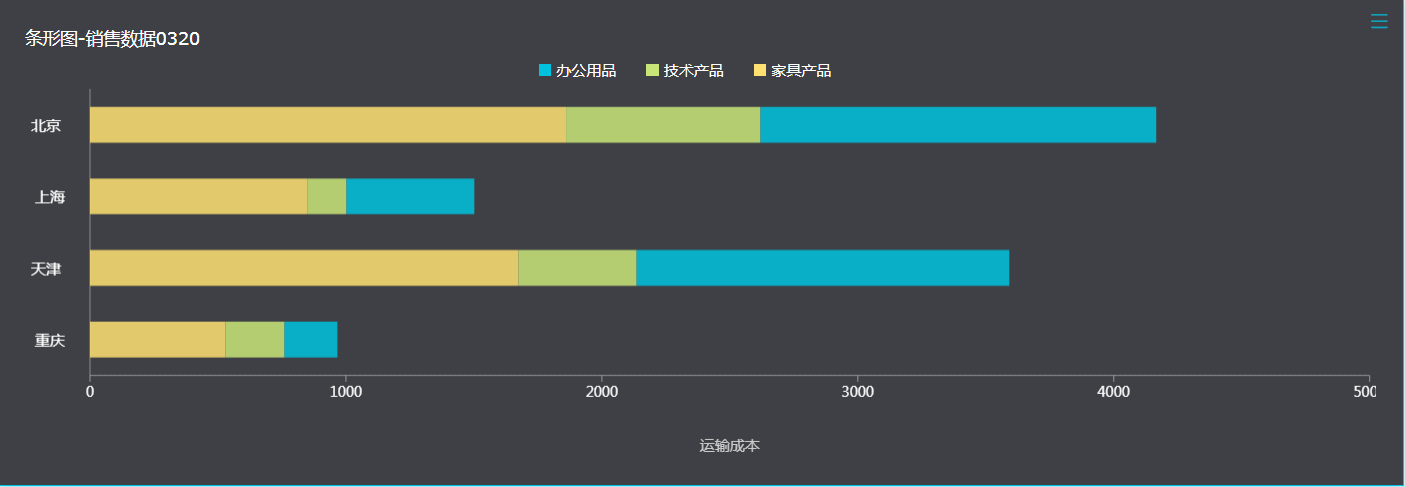

  6. 单击更新，系统自动更新图表。更新后

    您可以单击值轴/度量右侧的1图标，调整度量字段的别名、聚合方式和数值展示格式，请参见配置图表信息。

  7. 在样式标签页，更改图表的基础信息、图表样式、功能配置、坐标轴和系列设置。

    请参见配置样式。

  8. 在高级标签页，设置图表的高级设置、分析预警和标注。
    配置项 名称 说明
    高级设置 自动刷新 设置该选项后，系统自动刷新图表数据。例如，选中该选项并设置时长为5，单位选择分。则每间隔5分钟，系统自动刷新该图表。
    联动 设置该选项后，单击仪表板中某个图表中的区域或字段时，仪表板中和这个图表相关的其他图表的内容会发生联动变化。具体设置请参见联动设置与展示。
    跳转 设置该选项后，单击仪表板中某个图表中的字段时，会跳转到与被单击部分相关联的报表。跳转包含参数跳转和外部链接两种方式，参数跳转需结合全局参数使用。具体设置请参见跳转设置与展示。
    分析预警 辅助线 通过辅助线可以查看当前度量值与辅助线设定值之间的差异。辅助线设定值分为固定值和计算值两种。计算值包含平均值、最大值、最小值和中位数四类。具体设置请参见辅助线。
    趋势线 通过趋势线可以展示当前数据的整体发展趋势。趋势线分为智能推荐、线性、对数、指数、多项式和幂函数六种。具体设置请参见趋势线。
    预测 通过预测可以查看当前数据的发展趋势，对数据进行分析预测。具体设置请参见预测。
    异常检测 通过异常检测可以查看当前数据的异常数据点。具体设置请参见异常检测。
    标注 - 标注用于标记图表上某个特定的维度值。具体设置请参见标注。
  9. 单击保存图标，保存该仪表板。

配置样式

  • 在基础信息中，设置显示主标题/备注、展示跳转链接和图表类型。
    基础配置项 配置项说明
    显示主标题/备注
    • 主标题：可以自定义图表的主标题，建议命名为图表类型-图表名称。
    • 主标题颜色：可以设置主标题的字体颜色。
    • 备注：用于对主标题的补充说明。
    展示跳转链接 通过展示跳转链接功能，您可以在图表界面中直接跳转至需要的报表和外部链接，只需在基本信息中添加相关的显示文案和链接即可。
    图表类型 支持条形图、堆积条形图和百分比堆积条形图。
  • 在图表样式中，更改图表样式。
    图表配置项 配置项说明
    显示图表标签 支持智能显示和全量显示。

    若图表中存在较多度量，勾选显示图表标签将显示所有度量标签。

    数据标签展示方式 支持智能显示和全量显示两种方式。
    • 当图表中维度字段数值较多且不显示缩略轴时，智能显示将根据图表的情况显示部分数据标签。
    • 当图表中维度字段数值较少或不显示缩略轴时，全量显示将显示全部数据标签。
    图表对齐方式 支持左对齐和右对齐两种对齐方式。对齐方式-311
    显示图例 支持以下五种图例呈现方式。显示图例
    配色设置 您可以为条形图配色。配色-311
    显示双Y轴 设置在柱图上是否显示双Y坐标轴。
    仅当添加的度量个数≥2个时，设置的双Y轴才生效。双Y轴-311
    说明 选中该选项，则在坐标轴区域会出现垂直右轴。
    堆积、百分比堆积 支持条形图、堆积条形图和百分比堆积条形图的切换。条形图-311
  • 在功能配置中，设置显示缩略轴和坐标轴维值显示。311
  • 在坐标轴中，设置坐标轴样式。
    名称 配置项 说明
    垂直轴 轴标题 设置垂直轴的标题。
    单位 设置垂直轴的单位。
    显示标题和单位 设置垂直坐标轴上是否显示轴标题和单位。
    显示坐标轴 设置是否显示垂直轴，包括线型、线宽和颜色。
    显示网格线 设置垂直轴上是否显示网格线，包括线型、线宽和颜色。
    显示刻度线 设置垂直坐标轴上是否显示刻度线。
    水平下轴 轴标题 设置水平下轴的标题。
    单位 设置水平下轴的单位。
    最小值、最大值 显示水平下轴的坐标轴最值。
    说明 选中自动，表示智能显示该坐标轴的最值。清除自动后，可以手动设置该坐标轴的最值。
    自动放大数值差异 选中该选项时，坐标轴的最大和最小值使用实际值。
    显示标题和单位 设置水平下轴上是否显示轴标题和单位。
    显示坐标轴 设置是否显示水平下轴，包括线型、线宽和颜色。
    轴标签显示格式设置 设置轴标签显示格式。支持自动适配、自定义格式和手动输入。
    显示轴标签 设置水平下轴上是否显示标签。
    显示网格线 设置水平下轴上是否显示网格线，包括线型、线宽和颜色。
    显示刻度线 设置水平下轴上是否显示刻度线。
    说明 仅当选中显示双Y轴时，需要配置水平上轴，参数配置同水平下轴。
  • 在系列设置中，设置系列样式。
    说明 仅当启用颜色图例/维度时，才需要在系列设置中设置别名和数值显示格式设置。
    图表配置项 配置项说明
    请选择系列 根据业务场景选择维度或度量项。
    别名 显示在图表上的字段的别名。
    显示图表标签 设置是否显示图表标签，包括标签颜色。
    显示最值 显示条形图上最大值和最小值的标签。
    说明 堆积与百分比堆积不支持该功能。
    数值格式设置 设置数值的显示格式。支持自动适配、自定义适配和手动输入。
    更新后，图表如下图所示。

删除图表

  1. 单击图表右上方更多图标。
  2. 选择删除，当前图表即可被删除。
