多行文本

图表样式

多行文本是文字组件的一种，支持自定义文本的内容、颜色、段落样式等，能够在可视化应用中展示段落文本内容。

配置面板

• 搜索配置：单击配置面板右上角的搜索配置，可在搜索配置面板中输入您需要搜索的配置项名称，快速定位到该配置项，系统支持模糊匹配。详情请参见搜索资产配置。
• 图表尺寸：包括组件的宽度和高度，单位为px。可单击图标锁定组件的宽高比，等比例修改组件的宽高。再次单击进行解锁，解锁后宽高比不受限制。
• 图表位置：包括组件的横坐标和纵坐标，单位为px。横坐标为组件左上角距离页面左边界的像素距离，纵坐标为组件左上角距离页面上边界的像素距离。
• 旋转角度：以组件的中心为中心点，进行旋转，单位为度（°）。
  • 手动输入角度值，控制组件的旋转角度。
  • 拖动图标内的黑点，控制组件的旋转角度。
  • 单击图标，控制组件左右翻转样式。
  • 单击图标，控制组件上下翻转样式。
• 不透明度：取值范围为0~1。为0时，图表隐藏；为1时，图表全部显示。默认为1。

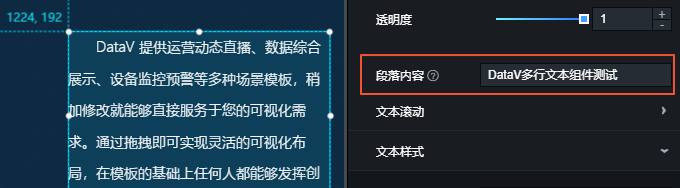

• 段落内容：需要显示的段落内容，支持从数据中获取。如果此配置项和数据中都配置了段落内容，则优先使用数据中的配置。

• 文本滚动

  参数	说明
  溢出滚动	打开开关，如果文本溢出，会自动滚动播放。关闭开关，无法滚动查看溢出的文本。
  滚动持续时间	文本滚动持续的时间，单位为ms。只有在开启了溢出滚动后，此配置项才生效。

• 文本样式

  参数	说明
  字体	文本的字体系列，默认为微软雅黑。
  字号	文本的字体大小。
  字体颜色	文本的字体颜色，请参见颜色选择器说明进行修改。
  字体粗细	文本的字体粗细。

• 行高：多行文本每一行之间的间距，取值范围为0~200。

• 对齐方式：文本的对齐方式。包含三种对齐方式，分别为左对齐，右对齐，居中对齐，默认为左对齐。

• 首行缩进：文本段落的首行缩进大小，取值范围为0~100。

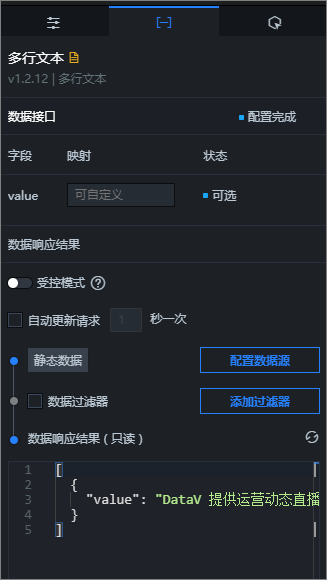

数据面板（默认模式）

value：设置组件所显示的段落文本内容，支持个别HTML标签（如a、br等标签）。与配置面板中的段落内容配置项功能相同，如果两者都进行了配置，优先使用数据面板内value字段的内容。

表 1. 配置项说明

配置项	说明
受控模式	打开开关，资产初始化状态下不请求数据，仅通过回调ID或蓝图编辑器配置的方法发起请求数据；关闭开关，可以使用自动更新请求数据。开关默认为关闭状态。
自动更新请求	选中后可以设置动态轮询，还可以手动输入轮询的时间频次。取消选中后则不会自动更新，需要手动刷新页面，或通过蓝图编辑器和回调ID事件来触发请求更新数据。
数据源	单击配置数据源，可在设置数据源面板中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果，详情请参见配置资产数据。
数据过滤器	数据过滤器提供数据结构转换、筛选和一些简单的计算功能。单击添加过滤器，可在设置数据源面板配置数据过滤器脚本，详情请参见过滤器使用说明。
数据响应结果	展示数据请求的响应结果。当数据源发生改变时，可单击右侧的图标，实时查看数据响应结果。

数据面板（分析模式）

BI分析数据配置面板中的详细操作说明，请参见BI分析模式数据面板功能介绍。

文本值：设置组件所显示的段落文本内容，支持个别HTML标签（如a、br等标签）。与配置面板中的段落内容配置项功能相同，如果两者都进行了配置，优先使用数据面板内文本值字段的内容。

交互面板

此组件没有交互事件。

蓝图编辑器交互配置

1. 在画布编辑器页面，右键单击组件，选择导出到蓝图编辑器。
2. 单击页面左上角的图标。

3. 在蓝图编辑器配置页面，单击导入节点栏内的多行文本组件，在画布中可以看到如下图所示的多行文本的蓝图编辑器配置参数。

   • 事件

     事件	说明
     当数据请求完成时	数据接口请求返回并经过过滤器处理后抛出的事件，同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。
     当数据请求失败时	数据接口请求失败时（请求失败的情况可能是：网络问题或接口报错等）返回并经过过滤器处理后抛出的事件，同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。

   • 动作

     动作	说明
     请求数据接口	重新请求服务端数据，上游数据处理节点或图层节点抛出的数据将作为参数。例如多行文本配置了API数据源为https://api.test，传到请求数据接口动作的数据为{ id: '1'}，则最终请求接口为https://api.test?id=1。
     导入数据接口	按组件绘制格式处理数据后，导入组件，重新绘制。不需要重新请求服务端数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。
     更新组件配置	动态更新组件的样式配置。需要先在组件的配置面板中，单击复制配置到剪贴板，获取组件配置数据。再根据需要在蓝图编辑器配置页面的数据处理节点中更改对应样式的字段值。
     显示	显示组件，参考数据示例如下。 return { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" };
     隐藏	隐藏组件，参考数据示例如下。 return { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" };
     切换显隐状态	切换组件显示或者隐藏，参考数据示例如下。 return { "animationIn": { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" }, "animationOut": { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" } };
     移动	将组件移动到指定位置，参考数据示例如下。 return { // 移动方式。绝对定位：to，相对定位：by。默认值：to。 "positionType": "to", // 指定位置。x坐标，y坐标。 "attr": { "x": 0, "y": 0 }, // 动画方式。 "animation": { "enable": false, // 动画延时。 "animationDuration": 1000, // 动画曲线。可选值为：linear|easeInOutQuad|easeInOutExpo。 "animationEasing": "linear" } };

案例演示

本案例将词云组件中的内容获取并展示到多行文本组件中。

1. 登录DataV控制台。

2. 选择任一可视化应用，单击编辑，进入画布编辑器页面。

3. 添加词云和多行文本两个组件到画布中。

4. 右键单击组件，将两个组件导入蓝图编辑器中。

5. 连接组件。

6. 配置串行数据处理节点：获取词云中的所有name字段，将其转为字符串后显示在多行文本中。

   return [{"value": data.map(i => i.name)}];

7. 单击页面右上角的图标，预览展示结果。
