Link IoT Edge提供用于接入WebSocket通信协议设备的驱动。根据网关设备使用架构的不同,Link IoT Edge提供多种WebSocket驱动。您可以直接从控制台部署WebSocket驱动到网关。

使用WebSocket驱动接入设备时需要遵循Link IoT Egde的WebSocket接入协议。详情请参见物联网边缘计算设备接入协议(WebSocket版)

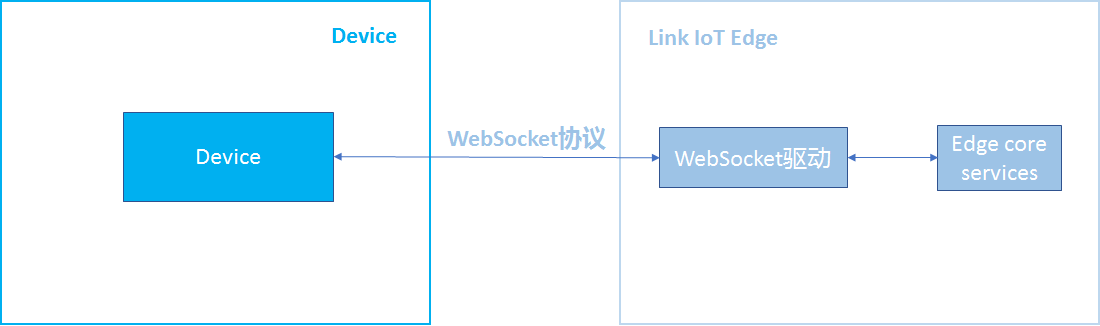

WebSocket驱动可以直接接受设备的接入,示意图如下所示。WebSocket驱动直接设备

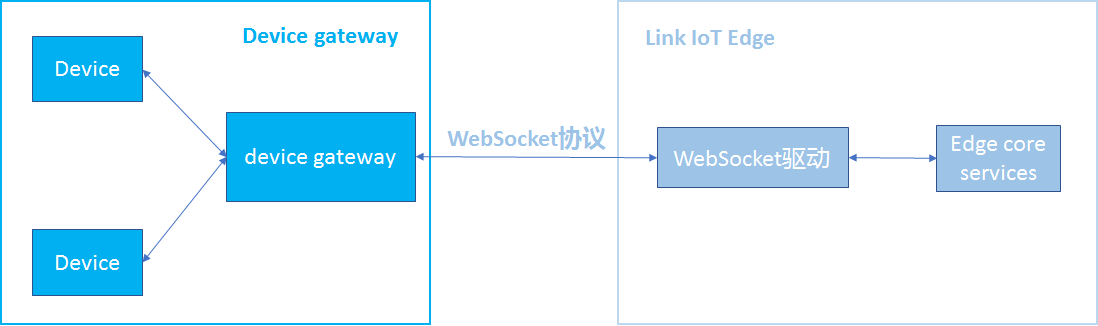

WebSocket驱动也可以通过网关接受设备的接入,示意图如下所示。WebSocket驱动网关接设备

本文以示例方式介绍WebSocket官方驱动的使用步骤,具体操作如下文所示。

前提条件

请确保已创建边缘实例并上线网关,具体操作请参见环境搭建

一、分配驱动

  1. 登录边缘计算控制台
  2. 左侧导航栏单击边缘实例,在已创建的边缘实例右侧单击查看
  3. 实例详情页面,选择设备与驱动右侧的+图标。

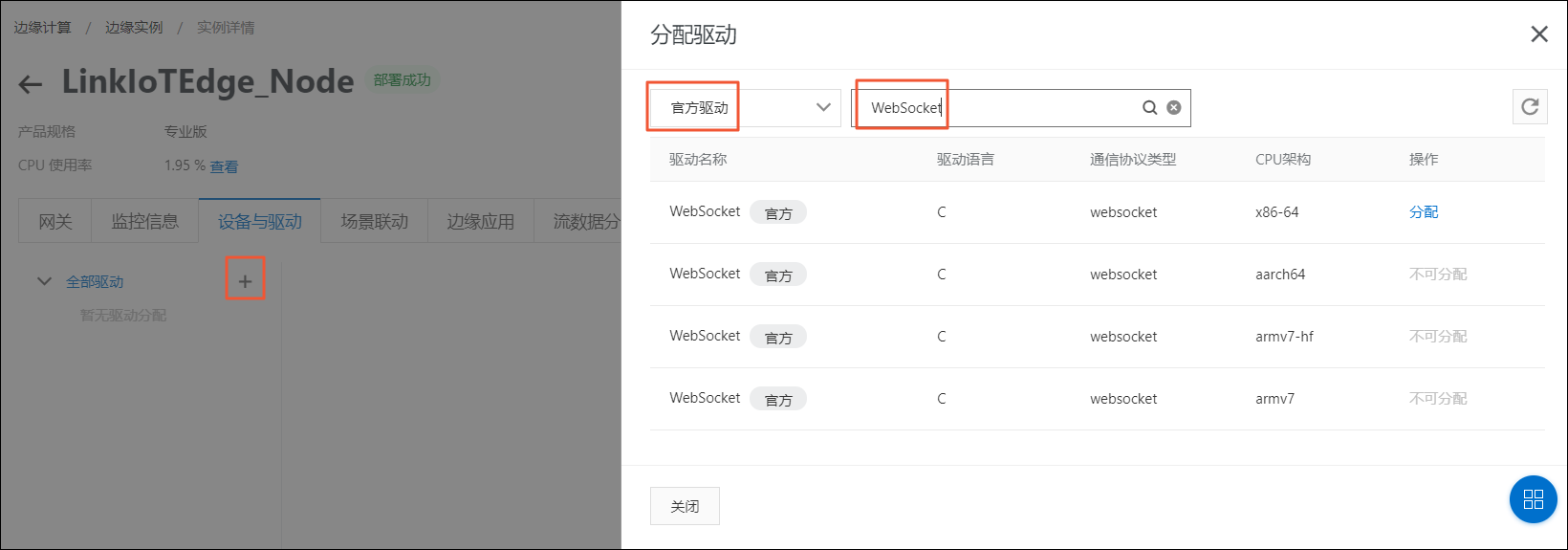

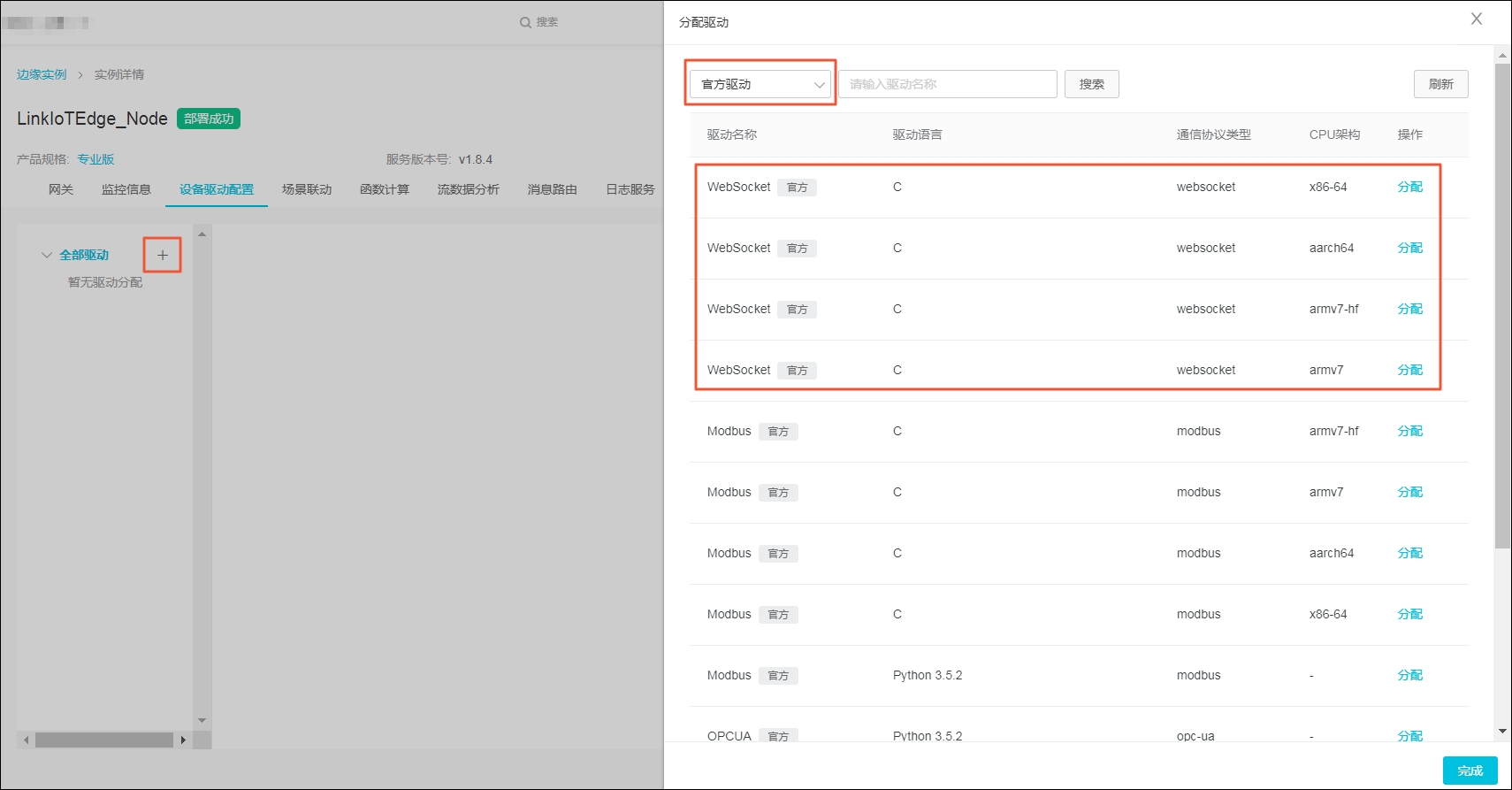

  4. 分配驱动面板,选择官方驱动并根据网关CPU架构选择需要使用的WebSocket驱动,单击对应操作栏中的分配。然后单击关闭
    说明 WebSocket驱动,仅支持在v2.0.0及以上版本的Link IoT Edge中使用。
    分配WebSocket驱动到实例

二、配置驱动

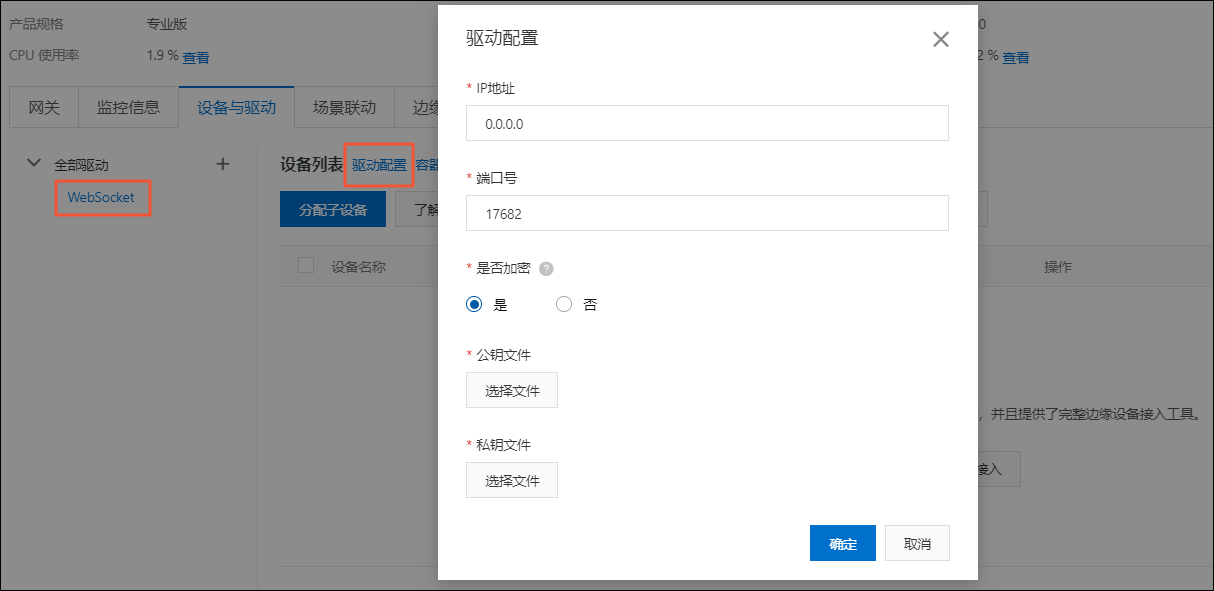

  1. 单击已分配的WebSocket驱动,在设备列表右侧单击驱动配置
    根据界面提示设置参数,然后单击确定驱动配置
    表 1. 参数说明
    参数 描述
    IP地址 WebSocket驱动监听地址,默认为驱动所在机器的IP地址。
    端口号 WebSocket驱动监听端口,范围为1 ~ 65535,默认端口为17682。
    是否加密 是否使用TLS加密,默认不加密。若选择,需要上传公钥和私钥文件。
    • 公钥文件:上传公钥证书文件,证书文件格式必须为.cer,名称不支持中文字符。
    • 私钥文件:上传私钥文件,文件格式必须为.pvk,名称不支持中文字符。
  2. (可选)在设备列表右侧,单击容器配置,根据如下参数说明,对当前驱动进行容器配置。配置完成后单击保存
    说明 仅在产品规格为专业版的边缘实例中,允许设置容器配置
    参数 描述
    是否使用宿主机host模式 选择是否隔离容器的网络。直接使用宿主机网络环境。
    • 是:表示不隔离容器的网络,直接使用宿主机网络环境。
    • 否:表示隔离容器的网络,需要设置网络端口映射
    网络端口映射 是否使用宿主机host模式时出现的参数。函数的网络环境和宿主机的环境是完全隔离的。通过网络端口映射,将容器内函数的监听端口映射到宿主机的某一个端口上,实现不同主机上的客户端程序,能够访问该函数提供的服务。最多支持映射10条网络端口。

    例如,运行在宿主机容器内的fc-http-server函数,通过80端口对外界提供服务。此时,其它主机上的客户端程序,无法通过访问宿主机的80端口,访问到fc-http-server函数。因此需要将fc-http-server函数所在的容器端口映射到宿主机的某一个端口上(例如将容器内的80端口映射到宿主机8080端口),允许其它主机上的客户端程序通过访问宿主机的IP地址:8080,访问到容器内部的fc-http-server函数。

    是否启动特权模式

    容器内的root用户实际上只是宿主机的一个普通用户。若在容器内部做修改系统时间、使用mount命令等需要root权限的操作,则需要赋予容器privileged特权。

    说明 特权模式下,容器内部拥有宿主机的root权限,而且宿主机的所有设备会默认映射到容器内部,即无需配置设备映射
    设备映射 是否启动特权模式时出现的参数。设备管理系统和宿主机的环境是完全隔离的。当一个函数需要访问宿主机的设备(例如串口)时,需要将设备映射到运行函数的容器内部。最多可添加10个设备映射。
    卷映射 文件系统和宿主机的环境是完全隔离的。当一个函数需要访问宿主机的文件时,需要将文件映射到运行函数的容器内部。最多可添加10个卷映射。
    内存限制 设置容器的内存上限。 当容器内存使用超过限制时,容器会被重启。如果内存限制值过小,可能会导致容器内的应用运行失败。默认内存为1024 MB,请根据容器内应用大小,上调内存限制。

三、驱动关联子设备

  1. 单击设备列表区域框下的分配子设备,在WebSocket驱动下为边缘实例分配设备。
    您可以分配已有的WebSocket设备,也可以根据下面的步骤,新建WebSocket设备。

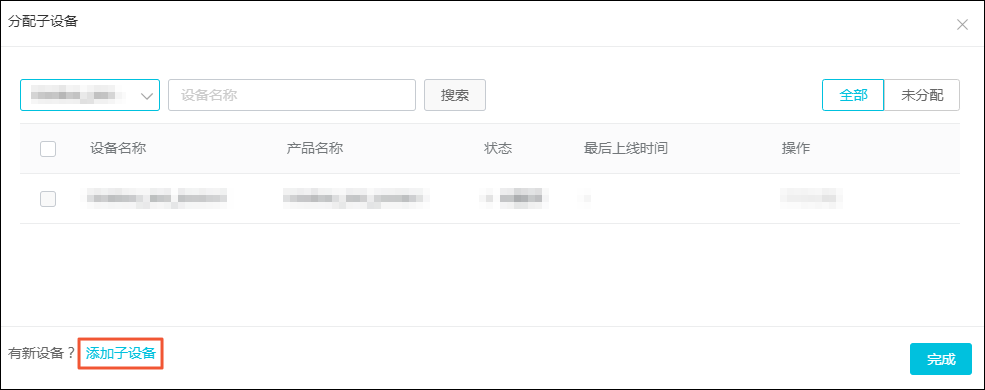

  2. 在右侧弹出的分配子设备面板中,单击添加子设备
    添加子设备按钮

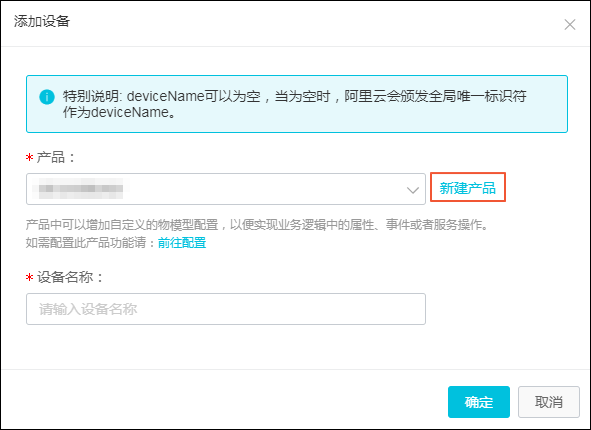

  3. 添加设备对话框,单击新建产品,创建WebSocket设备所属产品。新增产品

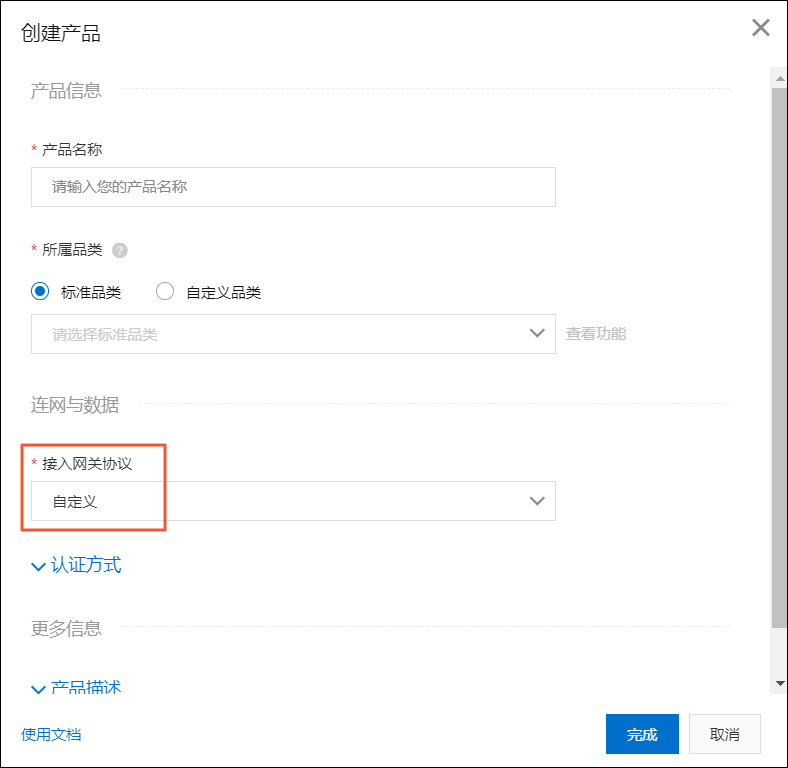

  4. 创建产品对话框设置参数后,单击完成
    websocket驱动产品
    表 2. 参数说明
    参数 描述
    产品名称 设置产品名称,产品名称在账号内具有唯一性。支持中文、英文字母、数字、下划线(_)、连接号(-)、@符号和英文圆括号,长度限制4~30,一个中文汉字算2位。
    所属分类 选择品类,为该产品定义物模型。此处选择自定义品类
    接入网关协议 此处必须选择自定义
    认证方式 选择适合您设备的认证方式。详情请参见设备安全认证
    产品描述 添加对该产品的描述,可以为空。
  5. 添加设备对话框,输入DeviceName,添加WebSocket设备。
  6. 将新建的WebSocket设备分配到边缘实例。

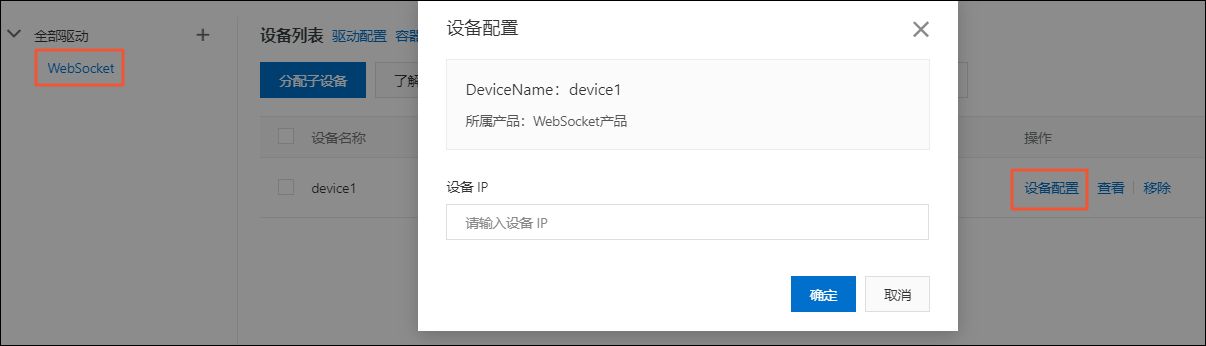

  7. 分配设备到边缘实例后,单击设备名称对应操作栏中的设备配置,关联设备与WebSocket驱动。
    设备配置

    设备IP:接入设备或设备所在网关的IP。

    说明 如果配置了该参数,则Link IoT Edge会严格校验IP。仅允许来自该IP地址的指定设备接入。

四、部署边缘实例

实例详情页面,单击右上角部署,重新部署边缘实例。
