BI分析模块中的饼图通过将一个圆饼按照分类的占比划分成多个区块,整个圆饼代表数据的总量。饼图广泛的应用在各个领域,用于表示不同分类的占比情况,通过弧度大小来对比各种分类,可以很好地帮助用户快速了解数据的占比分配。本文介绍饼图各配置项的含义。

注意 在画布编辑器中添加BI分析组件时,图层栏内会自动在当前BI组件上方对应生成一个分析器,且需要提前创建数据集以供BI分析组件选择并配置使用,创建数据集和分析器交互使用说明详情,请参见添加数据集BI分析器交互使用说明

配置

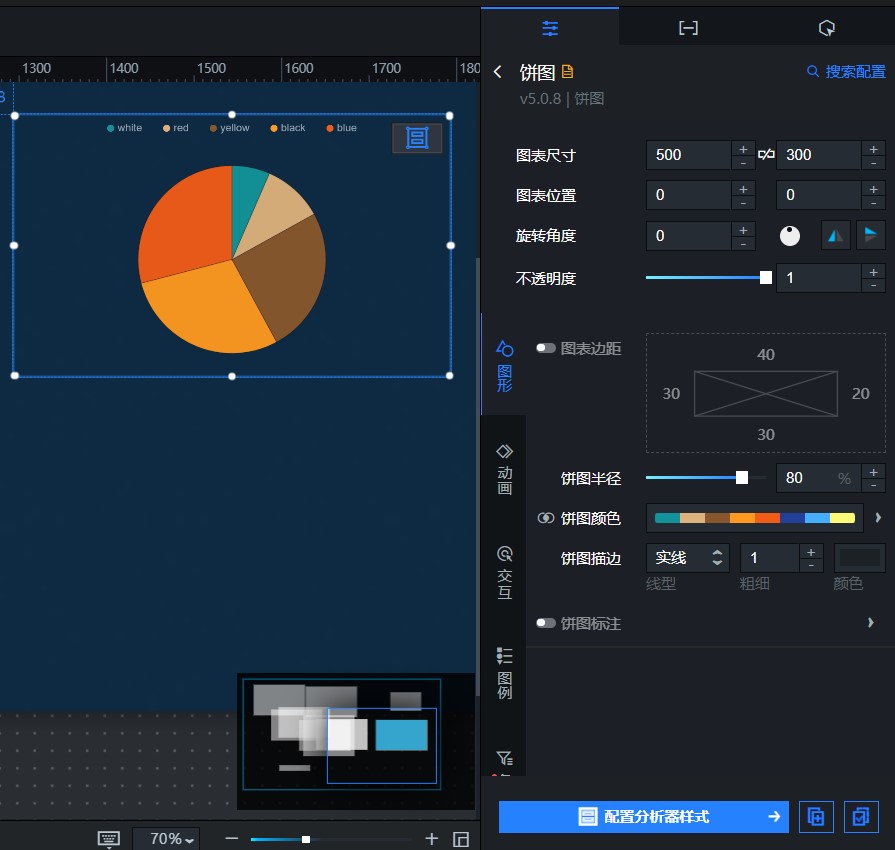

饼图配置面板
  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置面板中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索资产配置
  • 图表尺寸:包括组件的宽度和高度,单位为px。可单击锁定长宽比按键图标锁定组件的宽高比,等比例修改组件的宽高。再次单击进行解锁,解锁后宽高比不受限制。
  • 图表位置:包括组件的横坐标纵坐标,单位为px。横坐标为组件左上角距离页面左边界的像素距离,纵坐标为组件左上角距离页面上边界的像素距离。
  • 旋转角度:以组件的中心为中心点,进行旋转,单位为度(°)。
    • 手动输入角度值,控制组件的旋转角度。
    • 拖动圆圈旋转控制图标图标内的黑点,控制组件的旋转角度。
    • 单击左右翻转图标图标,控制组件左右翻转样式。
    • 单击上下翻转图标图标,控制组件上下翻转样式。
  • 不透明度:取值范围为0~1。为0时,图表隐藏;为1时,图表全部显示。默认为1
  • 图形
    参数 说明
    图表边距 单击开关图标图标,控制图表边距的显隐。打开开关后,可配置饼图区域与组件上下左右四个边界之间的距离,单位默认px。
    饼图半径 饼图的半径大小值,单位%。
    饼图颜色 饼图的颜色,请参见颜色映射器使用说明,配置不同饼图的映射颜色样式。
    饼图描边 饼图的描边样式,包括描边线的类型、粗细值和颜色。
    说明 当线的类型选择虚线点线时,还可以配置线的间断长度值和每一个间断线之间的距离。
    饼图标注 饼图的标注样式,单击开关图标图标,控制饼图标注配置项的显隐。
    • 标注格式:标注内容的格式样式。
      • 格式:标注格式可选默认值或者百分比
      • 标注字段:标注字段所处的位置样式,包括内部外部蜘蛛
    • 标注字段:标注的内容需要和数据面板中字段的内容对应,默认获取value字段内容。仅在格式选择默认值时可供配置。
    • 标注引线:饼图标注的引线样式。单击开关图标图标,控制饼图标注引线配置项的显隐。
      • 粗细:引线的粗细值,仅在标注字段选择蜘蛛外部时可配置。
      • 长度:引线的长度值,单位px。仅在标注字段选择蜘蛛时可配置。
    • 文本样式:饼图标注的文本样式,包括文本的字体样式、文字粗细、字号和颜色。
    • 文本描边:饼图标注的文本描边样式,包括描边线的粗细值和颜色。
  • 动画:饼图的动画效果样式。动画面板
    参数 说明
    动画开关 打开开关,可配置饼图的动画效果。
    动画效果 动画的效果类型,系统提供多种常见的动画效果供您选择,包括水平生长垂直生长划动进入缩放渐入渐隐渐现,仅在打开动画开关后可配置。
    动画时长 组件动画效果的持续时间,单位为ms,仅在打开动画开关后可配置。
  • 交互:饼图组件的交互效果样式。交互
    • 提示框:在预览或发布页面,鼠标悬浮或单击扇形时出现的提示框的样式,单击开关图标图标可开启或关闭提示框 。
      参数 说明
      触发方式 提示框被触发的方式,可选,包括悬浮点击
      显示位置 提示框显示的位置样式,可选,包括
      标题显示 提示框中标题文本的显示内容。
      标题文本 提示框中标题文本的样式,包括文字字体样式、文字粗细、字号和颜色。
      内容显示 单击右侧的加号图标垃圾桶图标图标,添加或删除一个提示框内容显示系列。 单击横排列图标竖排列图标图标配置多个提示框内容显示系列的排列样式。单击复制图标图标,即可复制当前选中提示框内容显示系列配置内容并新增一个同样配置的提示框内容显示系列。
      • 字段名:提示框内容的字段名称,需要和数据面板中的字段相匹配。
      • 显示名:提示框内容的显示名称。
      内容间距 提示框内容文本之间的间距,单位px。
      内容文本 提示框中内容文本的样式,包括文字字体样式、文字粗细、字号和颜色。
      弹窗背景 提示框的弹窗背景样式。
      • 背景边距:提示框弹窗背景在水平和垂直方向的边距值。
      • 背景颜色:提示框的背景颜色。
      • 边框样式:提示框边框的样式,包括边框线的类型、圆角大小、线宽大小和边框线的颜色。
      轴指示器 提示框的轴指示线的样式,包括轴指示线的类型、粗细值和轴指示线颜色。
      说明 当线的类型选择虚线点线时,还可以配置线的间断长度值和每一个间断线之间的距离。
    • 选中态:当饼图被选中时候的状态样式,单击开关图标图标可开启或关闭选中态样式 。
      参数 说明
      触发方式 饼图中扇形区域被选中触发的方式,可选,包括悬浮点击
      选中方式 选中饼图扇形区域的方式,可选,包括单选多选
      扇形颜色 扇形区域被选中状态下的颜色。
      扇形描边 扇形区域描边线的样式,包括描边线条的类型、线条的粗细和描边线的颜色。
      说明 当线的类型选择虚线点线时,还可以配置线的间断长度值和每一个间断线之间的距离。
  • 图例:饼图的图例样式。图例
    参数 说明
    图例开关 打开开关,可配置图例样式;关闭开关,无法配置图例样式。
    图例位置 图例相对于组件起始坐标的位置,可选顶部居左顶部居中顶部居右底部居左底部居中底部居右左侧居顶左侧居中左侧居底右侧居顶右侧居中右侧居底
    文本样式 图例文本的字体样式、文字粗细、字号和颜色。
    分类图例 分类型图例的样式。只有当组件样式面板中的图形 > 饼图颜色 > 映射类型配置为名词分类时,图例才展示成分类型图例。
    • 图例标记:图例标记的形状和尺寸之大小。
    • 图例间距:不同分类图例之间在横向和纵向的距离。
    • 翻页功能:打开开关,开启图例翻页功能,可配置图例数量过多需要翻页显示时的默认颜色和禁用颜色以及翻页页码的颜色;关闭开关,图例内容全部展示在一页中,无法翻页显示。翻页功能
    连续图例 连续图例的样式。只有当组件样式面板中的图形 > 饼图颜色 > 映射类型配置为数值连续数值分区时,图例才展示成连续型图例。
    • 滑轨样式
      • 类型:图例滑动轨道的类型,包括矩形三角形
      • 长度:图例滑动轨道的长度值。
      • 高度:图例滑动轨道的高度值。
      • 背景色:图例滑动轨道的背景颜色。
    • 滑块样式:图例中滑轨上的滑块样式。
      • 最小值:滑块的最小值,支持自定义输入,也支持系统选择自动,取数据中的最小值。
      • 最大值:滑块的最大值,支持自定义输入,也支持系统选择自动,取数据中的最大值。
      • 尺寸:滑块的尺寸大小。
      • 颜色:滑块的颜色。
    • 标注样式:图例上文字标注的样式。
      • 对齐方式:图例文字标注相对于滑轨的对齐方式,包括顶端对齐居中对齐底端对齐
      • 间距:图例文字标注与滑轨的距离。
  • 条件:数据条件系列样式说明。饼图条件面板

    数据条件系列:单击右侧的加号图标垃圾桶图标图标,添加或删除一个数据条件系列。 单击横排列图标竖排列图标图标配置多个数据条件系列的排列样式。单击复制图标图标,即可复制当前选中数据系列配置内容并新增一个同样配置的数据条件系列。

    具体每系列下条件样式配置说明,请参见条件树使用说明

    扇形颜色:打开开关,配置该系列条件样式中的饼图内扇形区域的颜色;关闭开关,无法配置该系列条件下的饼图内扇形区域的颜色。

数据(分析模式)

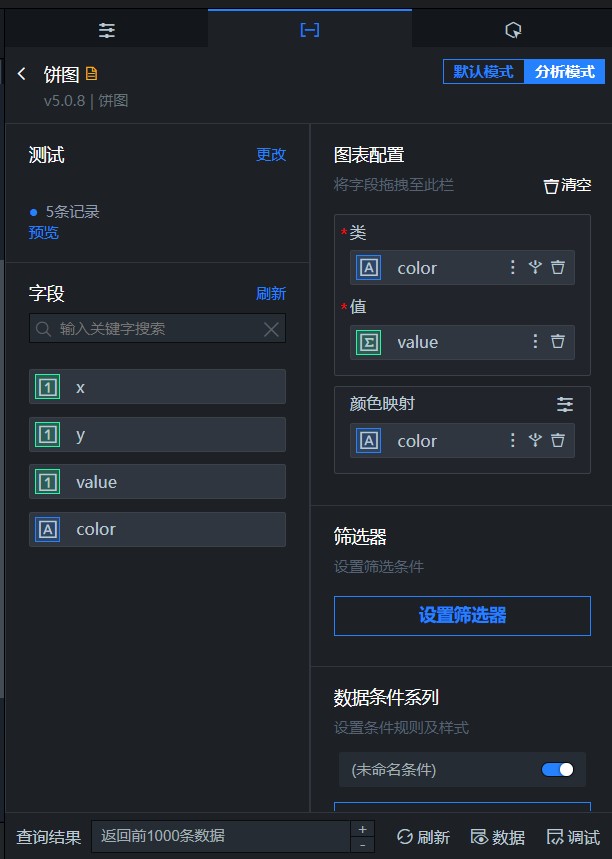

分析数据面板
BI分析数据配置面板中的详细操作说明,请参见BI分析模式数据面板功能介绍
表 1. 饼图图表配置字段说明
字段 说明
type 用于配置饼图中每个圆弧区块的类目。
value 用于配置饼图中每个圆弧区块的数值。
colorField (可选)颜色映射字段,用于设置圆弧区块的各种颜色的映射配置样式。
说明 通过BI分析模块添加的组件,数据面板默认是分析模式,非BI分析下v5.x版本的组件,数据面板默认是默认模式。当组件是以分析模式添加后,您可以单击切换数据面板左上角的默认模式,即可在弹窗对话框内确认退出分析模式并删除该BI分析组件对应的分析器。退出分析模式后,当前BI分析组件会转换成v5.x版本组件,组件数据面板为默认模式,详情请参见数据(默认模式)
退出分析模式

数据(默认模式)

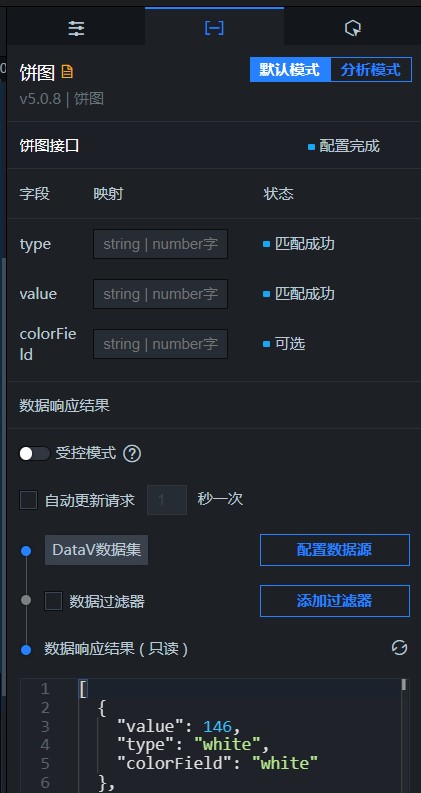

饼图模式数据面板
表 2. 字段说明
字段 说明
type 用于配置饼图中每个圆弧区块的类目。
value 用于配置饼图中每个圆弧区块的数值。
colorField (可选)颜色映射字段,用于设置圆弧区块的各种颜色的映射配置样式。
表 3. 配置项说明
配置项 说明
受控模式 打开开关,资产初始化状态下不请求数据,仅通过回调ID或蓝图编辑器配置的方法发起请求数据;关闭开关,可以使用自动更新请求数据。开关默认为关闭状态。
自动更新请求 选中后可以设置动态轮询,还可以手动输入轮询的时间频次。取消选中后则不会自动更新,需要手动刷新页面,或通过蓝图编辑器和回调ID事件来触发请求更新数据。
数据源 单击配置数据源,可在设置数据源面板中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果,详情请参见配置资产数据
数据过滤器 数据过滤器提供数据结构转换、筛选和一些简单的计算功能。单击添加过滤器,可在设置数据源面板配置数据过滤器脚本,详情请参见过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标 图标,实时查看数据响应结果。

交互

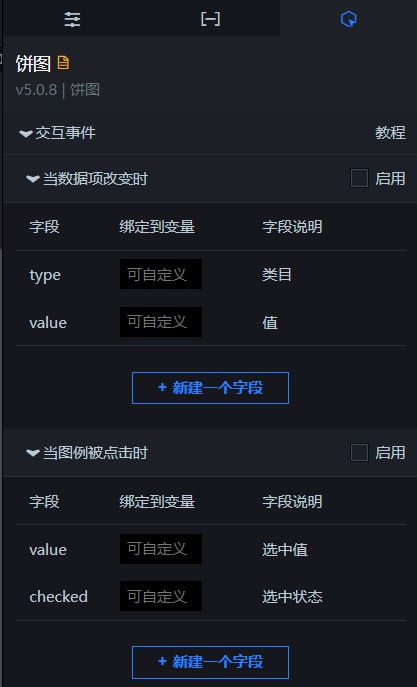

交互面板
表 4. 交互说明
交互 说明
当数据项改变时 选中启用,开启组件交互功能。饼图组件拥有交互配置,当某个数据项改变时时抛出回调值,默认抛出数据中的typevalue字段。具体配置请参见组件回调ID配置
当图例被点击时 选中启用,开启组件交互功能。饼图组件拥有交互配置,当单击某个图例时抛出回调值,默认抛出数据中的valuechecked字段。具体配置请参见组件回调ID配置

蓝图编辑器交互配置

说明 BI分析模式下的饼图组件无法配置蓝图编辑器交互,仅在默认模式下可配置蓝图。
  1. 在画布编辑器页面,右键单击组件,选择导出到蓝图编辑器
  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面,单击导入节点栏内的饼图组件,在画布中可以看到如下图所示的饼图的蓝图编辑器配置参数。饼图蓝图参数
    • 事件
      事件 说明
      当饼图接口请求完成时 数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。
      当饼图接口请求失败时 数据接口请求失败时(请求失败的情况可能是:网络问题或接口报错等)返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。
      当数据项改变时 当饼图的圆弧区块数据发生改变时抛出的事件,同时抛出该圆弧区块对应的数据项。
      当图例被点击时 当单击饼图的图例时抛出的事件,同时抛出该圆弧区块对应的数据项。
    • 动作
      动作 说明
      请求饼图接口 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如饼图配置了API数据源为http://api.test,传到请求饼图接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
      导入饼图接口 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。
      高亮 高亮数据项对应的元素。参考数据示例如下。
      {
        data: {
          x: '上海' //可列举多个高亮条件,类似filter。
        },
        options: {
          style: {
            fill: 'red'
          },
          selectMode: 'single',
          cancelHighlightFirst: true
        }
      }
      重置选择项 清空重置组件选择项数据,不需要参数。
      更新组件配置 动态更新组件的样式配置。需要先在组件的配置面板中,单击复制配置到剪贴板,获取组件配置数据。再根据需要在蓝图编辑器配置页面的数据处理节点中更改对应样式的字段值。
      显示 显示组件,不需要参数。
      隐藏 隐藏组件,不需要参数。
      切换显隐状态 切换组件显示或者隐藏。
      移动 将组件移动到指定位置。参考数据示例如下。
          {
            // 移动方式。绝对定位:to,相对定位:by。默认值:to。
              "positionType": "to",
            // 指定位置。x坐标,y坐标。
            "attr": {
              "x": 0,
              "y": 0
            },
            // 动画方式。
            "animation": {
              "enable": false,
              // 动画延时。
              "animationDuration": 1000,
              // 动画曲线。可选值为:linear|easeInOutQuad|easeInOutExpo。
              "animationEasing": "linear"
            }
          }
