进度条是文字组件的一种,支持自定义进度条的颜色、数值、边框以及提示框文本和位置等,适用于在可视化应用中直观地展示工作任务的进度情况。本文介绍进度条各配置项的含义。

配置

  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置对话框中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索组件配置
  • 图表尺寸:包括组件的宽度和高度,单位为px。可单击锁定长宽比按键锁定组件的宽高比,等比例修改组件的宽高。再次单击进行解锁,解锁后宽高比不受限制。
  • 图表位置:包括组件的横坐标纵坐标,单位为px。横坐标为组件左上角距离页面左边界的像素距离,纵坐标为组件左上角距离页面上边界的像素距离。
  • 旋转角度:以组件的中心为中心点,进行旋转,单位为度(°)。
    • 手动输入角度值,控制组件的旋转角度。
    • 拖动圆圈旋转控制图标图标内的黑点,控制组件的旋转角度。
    • 单击左右翻转图标图标,控制组件左右翻转样式。
    • 单击上下翻转图标图标,控制组件上下翻转样式。
  • 透明度:取值范围为0~1。为0时,图表隐藏;为1时,图表全部显示。默认为1
  • 全局样式进度条的全局样式
    参数 说明
    字体 组件中所有文本的字体,默认为微软雅黑
    两边间距 进度条与组件左右两侧的距离,单位为px,取值范围为0~100。
    提示框底部间距 提示框底部和进度条的间距,单位为px,取值范围为0~50。
  • 提示框进度条的提示框样式
    参数 说明
    字号 提示框百分比文本的大小,取值范围为10~100。
    颜色 提示框百分比文本的颜色,请参见颜色选择器说明进行修改。
    字体粗细 提示框文本的字体粗细。
    显示真实值 打开开关,提示框文本显示真实数值;关闭开关,提示框文本显示百分比数值。
    值单位 进度条显示真实值的单位,仅在开启显示真实值配置项后可配置。
    边框样式 提示框边框的颜色,可单击眼睛图标图标可开启或关闭边框样式。
    小数点 小数点配置项仅在关闭显示真实值时开启。
    • 是否需要小数点:打开开关,提示框内数据显示百分比数值,且精确到小数。
    • 保留小数位:保留的小数位数,取值范围为1~4,仅在开启是否需要小数点配置项后显示。
  • 百分比条进度条的百分比条样式
    参数 说明
    渐变范围 百分比条的渐变类型,可选:全局渐变局部渐变
    开始颜色 百分比条起始位置的颜色。
    结束颜色 百分比条达到数据占比时的颜色。
    密度 百分比条占满时总共显示多少个小格子,取值范围为1~50。
    边框样式 百分比条边框的颜色,可单击眼睛图标图标可开启或关闭边框样式。
  • 总值:进度到达到100%时对应的实际数值。
    注意 百分值为(value / 总值),value的值从数据面板中获取。

数据

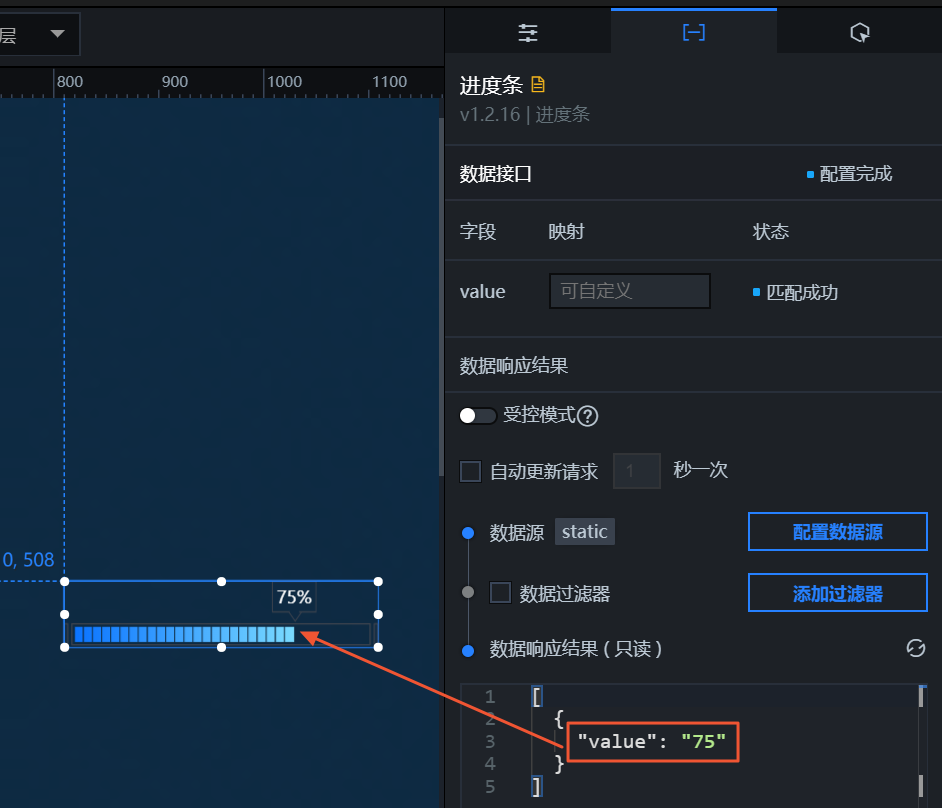

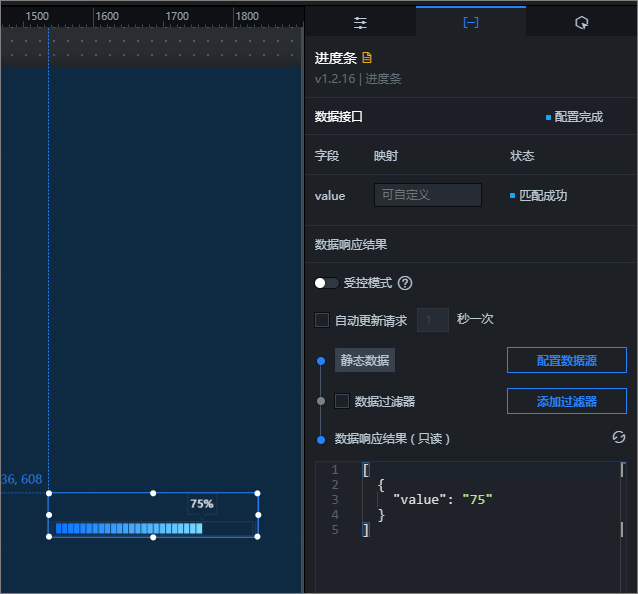

进度条数据面板

上图中的示例数据如下。

[
  {
    "value": "75"
  }
]

value:进度条的具体数值,图中百分比值为value值/样式中设置的总值

表 1. 配置项说明
配置项 说明
受控模式 打开开关,组件初始化状态下不请求数据,仅通过回调ID或蓝图编辑器配置的方法发起请求数据;关闭开关,可以使用自动更新请求数据。
自动更新请求 选中后可以设置动态轮询,还可以手动输入轮询的时间频次。
数据源 单击配置数据源,可在设置数据源页面中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果。详情请参见配置组件数据
数据过滤器 单击添加过滤器,可在设置数据源页面中配置数据过滤器,详情请参见组件过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新数据图标,实时查看数据响应结果。

交互

此组件没有交互事件。

蓝图编辑器交互配置

  1. 在画布编辑器页面,右键单击组件,选择导出到蓝图编辑器
  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面,单击导入节点栏内的进度条组件,在画布中可以看到如下图所示的进度条的蓝图编辑器配置参数。进度条蓝图参数
    • 事件

      当数据接口请求完成时

      数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据请参见上文的数据示例

    • 动作
      动作 说明
      请求数据接口 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如进度条配置了API数据源为http://api.test,传到请求数据接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
      导入数据接口 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据请参见上文的数据示例
      更新组件配置 动态更新组件的样式配置。需要先在组件的配置面板中,单击复制配置到剪贴板,获取组件配置数据。再根据需要在蓝图编辑器配置页面的数据处理节点中更改对应样式的字段值。
      显示 显示组件,不需要参数。
      隐藏 隐藏组件,不需要参数。
      切换显隐状态 切换组件显示或者隐藏。
      移动 将组件移动到指定位置。
          {
            // 移动方式。绝对定位:to,相对定位:by。默认值:to。
              "positionType": "to",
            // 指定位置。x坐标,y坐标。
            "attr": {
              "x": 0,
              "y": 0
            },
            // 动画方式。
            "animation": {
              "enable": false,
              // 动画延时。
              "animationDuration": 1000,
              // 动画曲线。可选值为:linear|easeInOutQuad|easeInOutExpo。
              "animationEasing": "linear"
            }
          }
