网络管理服务涵盖三种类型:网关管理、中继管理、入网开通,用于查看、编辑、销毁网关配置等。

网关管理

添加网关

  1. 登录物联网络管理平台控制台
  2. 左侧导航栏选择网络管理>网关管理,在网关列表页签,单击页面右上角添加网关,如下图所示。添加网关
  3. 添加网关页面配置信息,如下图所示。配置网关信息

    具体配置参数如下表所示,其中GwEUI和PIN Code 通常以标签贴在网关外壳,或是在设备密钥的文本里。

    参数 说明
    基本信息
    名称 填写添加的网关名称,支持中文、英文字母、数字和下划线,长度限制4~30,中文算两位。
    PIN Code Pin Code为6位数字,通常会贴在网关设备的标签上。
    通信模式 通信模式分为全双工半双工两种。
    GwEUI 网关GwEUI为16位HEX,通常会贴在网关设备的标签上。
    频段 支持以下三种频段的选择:
    • CN470 同频
    • CN470 异频
    • AS923 同频
    网关描述 选填,可以填写所添加网关的备注信息。网关描述不可超于100字。
    位置信息
    所在区域 请选择网关的所在区域。
    位置详情 填写网关的具体的位置信息,您也可于右侧地图单击做定位。

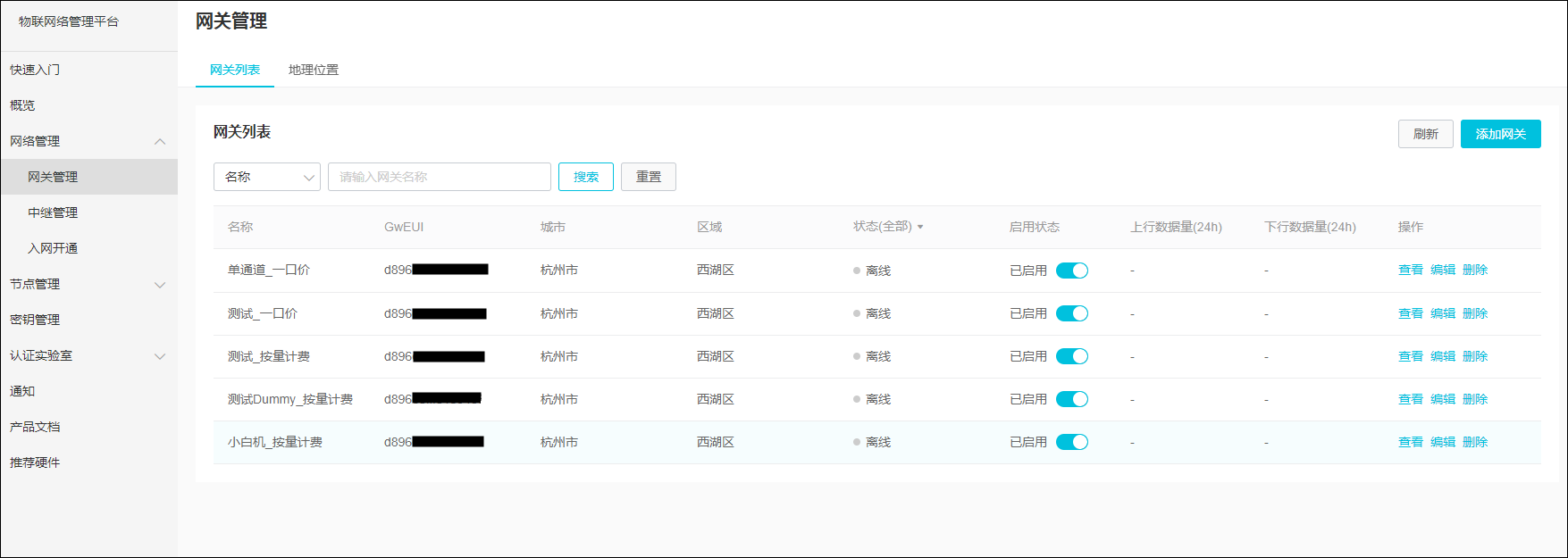

网关添加成功后,便可看到网关列表显示,如下图所示。

用户指南添加网关成功

网关详情

  1. 网关列表下,单击网关操作栏下的查看, 便可查看网关的详细信息。用户指南网关详情
  2. 基础信息页签,会呈现网关的“基础信息”与在地图上呈现该网关位置。用户指南网关基础信息
  3. 上行数据下行数据、和无效数据页签,可以查看当台网关的数据流量详情。用户指南上行数据统计

中继管理

此页面可管理网络的中继器设备,与网关设备同属于网元单位,在某些讯号不佳的场景,可选择添加搭载电池的中继设备,补充网络覆盖范围。以下是添加中继的详细操作步骤。

  1. 登录物联网络管理平台控制台
  2. 在左侧导航栏选择网络管理>中继管理,在中继列表页签,单击页面右上角添加中继用户指南添加中继
  3. 添加中继页面配置信息,参数说明见下表。
    参数 描述
    名称 支持中文、英文字母、数字和下划线,长度限制4~30,中文算两位。
    DevEUI 中继DevEUI为16位HEX,通常打印在设备标签上。
    PIN Code Pin Code为6位数字,通常打印在设备标签上。
    频段 仅支持CN470异频
    Class 仅支持Class A

入网开通

凭证是用来分配网络的使用权限,用户可从入网开通创建专用凭证, 并且授权给自己或其他用户使用,凭证关联到设备后即可接入您组建的网络。

  1. 登录物联网络管理平台控制台
  2. 在左侧导航栏选择网络管理>入网开通,单击页面右上角添加专用凭证
  3. 添加专用凭证弹框中配置信息,如下图所示。用户指南配置专用凭证信息
    参数 描述
    JoinEUI 均为 d896e0efff000000。
    凭证名称 支持中文、英文字母、数字和下划线,长度限制4~30,中文算两位。
    Class 支持Class A/B/C/D2D。
    RxDelay 选择Class A可配置 RXDelay,用于配置上行后的接收窗口延迟时间,默认1s。

凭证授权

专用凭证创建成功后,可以选择将该凭证授权给自己或者给其他用户使用,具体操作如下。

  1. 单击该凭证操作所在列的凭证授权,将添加好的凭证授权给自己或其他用户,如下图所示。用户指南授权给其他用户

    选择授权给其他用户时,授权账号需填写完整的阿里云账号名称,得到对方授权确认后该凭证将归属到对方阿里云账号下。

  2. 单击确认后,弹出以下弹框。用户指南凭证授权中
    说明 在对方同意授权之前,您还可以选择撤回凭证。
