本文为您介绍DataV-Board 7.0（数据看板）蓝图编辑器的界面布局及操作详情，帮助您快速上手使用蓝图编辑器配置组件交互。

进入蓝图编辑器

登录DataV控制台。
在全部应用界面，鼠标悬停至目标看板，单击编辑。
在数据看板的编辑页面，单击顶部菜单栏的图标，即可进入蓝图编辑器。

当组件被添加至画布编辑器后，蓝图编辑器 > 图层节点列表会同步展示当前看板已使用的组件。若组件间存在业务交互，您可将所需组件拖拽至蓝图编辑器的主画布，配置交互行为。

界面布局

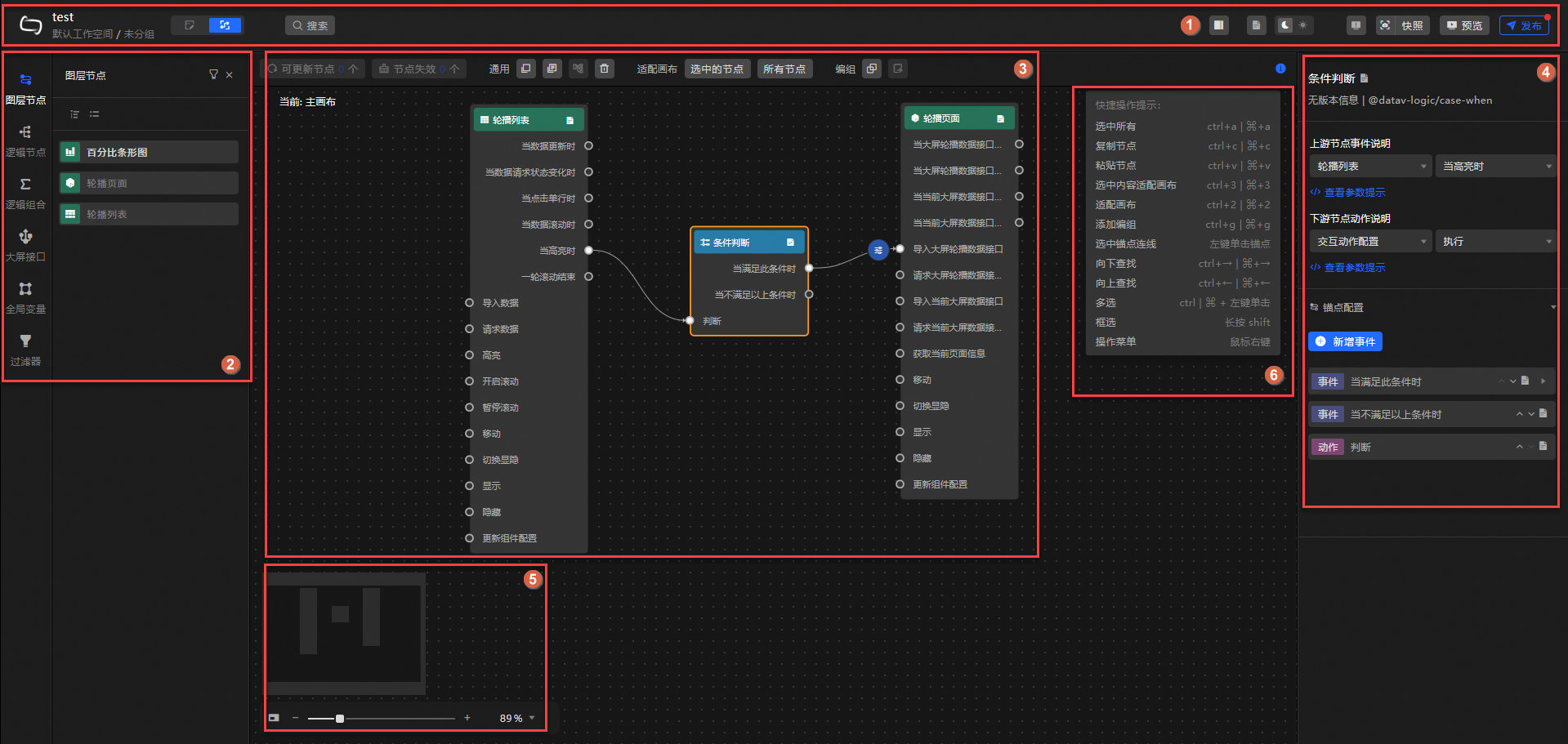

DataV-Board 7.0的蓝图编辑器界面布局如下。

蓝图编辑器的界面功能概要介绍如下表。

序号	描述	操作详情

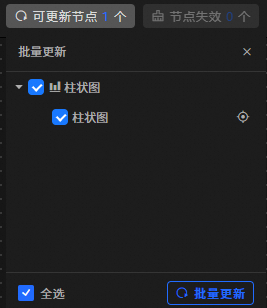

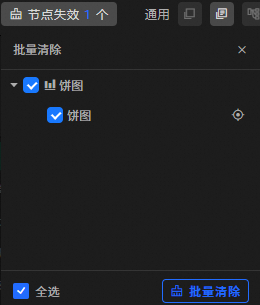

1	工具栏，用于切换画布编辑器、搜索节点、控制是否展示右侧面板、开启参数提示、切换界面背景颜色、查看错误信息、新增快照、预览及发布看板等。	常用管理全局搜索
2	蓝图编辑器配置交互行为的主体对象，可添加至主画布进行编辑。包括：图层节点：本质为组件。画布编辑器中添加的组件，在蓝图编辑器中自动生成相应图层节点。逻辑节点：用于配置看板内组件及变量间的交互逻辑。逻辑组合：用于封装部分节点和连线，便于相同场景下进行复用。全局变量：用于定义全局参数，可在目标组件中关联，实现组件间的参数传递，进行组件交互。过滤器：用于自定义过滤代码，实现数据结构转换、数据筛选、展示和简单的计算。	节点操作
3	主画布，用于配置、展示组件间的交互关系，可通过拖拽、连线等方式进行编辑。	主画布操作
4	右侧面板，单击对应节点，即可展示相应配置面板，进行相关功能的参数配置。说明不同节点或锚点的配置项存在差异，具体请以实际界面为准。	不涉及
5	主画布的缩略图，可放大/缩小主画布界面，或通过鼠标拖动，移动主画布的呈现视角。	不涉及
6	蓝图编辑器相关操作的快捷键，可在主画布右下角查看。说明 Windows系统使用`Ctrl+xx`，Mac系统使用`Cmd+xx`。	不涉及

操作介绍

节点操作

在左侧的节点面板，可执行的操作如下。

说明

下表中涉及的部分图标，需鼠标悬停至节点/锚点才会展示，具体请以实际界面为准。

类型	操作
图层节点	在图层节点面板，可查看从画布编辑器导入的所有组件。您可按需执行筛选节点、在画布编辑器中快速定位当前节点、添加节点至主画布、移动当前节点至主画布中心位置等操作。在主画布单击相应图层节点，可在右侧面板配置节点信息，详情请参见配置图层节点。
逻辑节点	逻辑节点面板，包含全局节点、条件判断、串行数据处理等多种逻辑处理节点，鼠标悬停至相应节点，单击图标，即可将该节点添加至主画布。您也可直接将相应节点通过拖动方式添加至主画布。添加节点后，在主画布单击该节点，可在右侧面板配置节点信息，详情请参见配置逻辑节点。
逻辑组合	在逻辑组合面板，可查看已创建的逻辑组合列表。您可按需执行新建、编辑、删除、下钻逻辑组合，以及将当前逻辑组合添加至主画布等操作。在主画布单击相应逻辑组合，可在右侧面板配置锚点信息，详情请参见逻辑组合配置。
全局变量	在全局变量面板，可查看已创建的全局变量列表，并按需执行全局变量的新增、配置处理逻辑、编辑名称、复制、单个删除、添加至画布、跨项目复制、批量删除等操作。详情请参见全局变量配置、全局变量使用。
过滤器	在过滤器面板，可查看已创建的过滤器列表，并按需执行过滤器的新增、配置处理逻辑、编辑名称、单个删除、搜索、批量删除等操作。详情请参见过滤器在蓝图中的应用。

主画布操作

在蓝图编辑器的主画布中，您可对画布、节点及连线执行如下操作。

类型	操作	描述
画布	移动画布	在单选模式下，鼠标左键单击画布空白处移动，即可全局移动画布。
画布	缩放画布	在画布左下角，可通过移动缩略图调整节点在画布中的位置（单击图标，可显示或隐藏缩略图），通过比例尺/百分比调整节点的显示大小。
节点	移动节点	鼠标左键单击某个节点，拖动即可。
	跳转画布并选中	右键单击指定节点，选择跳转画布并选中，可返回画布编辑器编辑当前组件。说明仅图层节点支持执行该操作。
	选中内容适配画布	右键单击指定节点，选择选中内容适配画布，可将当前节点移动至画布中心位置（即水平垂直居中）。
	删除选中	右键单击指定节点，选择删除选中，可将当前节点从蓝图画布中移除。重要移除节点时，会同时移除选中的连线，且无法恢复，请谨慎操作。
	添加编组	当蓝图中节点间的逻辑较为复杂时，可将逻辑相似的节点进行编组，方便查看和使用。右键单击目标节点，选择添加编组，可生成一个编组框。您可将所需节点移动至编组框内，移动后系统将自动调整编组框大小。后续拖动编组框即可同时移动编组框内所有节点。鼠标悬停至编组框即可执行如下操作：收起或展开当前编组。当变更节点位置或数量时，编组框的宽度及高度将自动适配。系统将对编组框内的节点自动进行位置计算、自动布局，呈现最舒适的位置编排。解除当前编组。自定义编组框名称。鼠标悬停至某个节点，可通过该按钮将当前节点移出编组框。鼠标悬停至某个节点，可通过该按钮在蓝图画布中删除节点。重要解除编组、删除节点均为不可逆操作，请谨慎执行。
	向上查找/向下查找	右键单击目标节点，选择向上查找或向下查找，可查看当前节点关联的上下游节点。
	选择关联边	右键单击目标节点，单击选择关联边，可查看当前节点所有关联的连线。
	添加说明/删除说明	右键单击目标节点，单击添加说明或删除说明，可为当前节点添加/删除描述信息。
	批量操作节点	您可在画布中选中多个节点或通过快捷键框选，执行生成节点组、自动布局、批量删除等操作。重要移除节点时，会同时移除选中的连线，且无法恢复，请谨慎操作。
连线	连线	可使用连线触发两个节点之间的数据交互。单击源节点的锚点，拖出一条连线，连接至目标节点的锚点上。连线时，若当前节点不为数据处理类节点（例如，串行数据处理节点），且下游动作需要参数配置，则系统会自动插入交互动作配置节点。说明源节点的事件只能抛出，作为起始锚点；目标节点的动作只能被触发，作为目标锚点。
	添加交互动作配置节点	可将鼠标悬停至连线上，单击图标，添加交互动作配置节点（本质为串行数据处理节点），用于处理上下游消息格式转换。添加后，连线上将变更为图标，单击即可在右侧面板配置节点交互行为。
	连线上插入节点	可通过拖拽方式，将左侧面板的节点添加至连线上，添加后，系统将自动适配当前相关节点的上下游关系。如下图示例。
	自动跟随	用于设置连线上交互动作配置节点的移动模式：自动跟随（默认为该模式）：当鼠标移动连线两端的上下游节点时，连线及连线上的交互动作配置节点，将跟随该节点一起移动。解除自动跟随：当选中交互动作配置节点并任意拖动后，系统将解除自动跟随。此时，当鼠标移动连线两端的上下游节点时，交互动作配置节点将不会移动。解除自动跟随后，连线将变更为如下样式。说明右键单击交互动作配置节点，选择跟随连线，即可恢复自动跟随模式。
	自动布局	系统支持对选中的多个节点、线（可通过框选或编组选中）进行自动布局，即自动进行位置计算，呈现最合理的位置编排。
	启用/禁用	右键单击目标连线，可选择是否启用当前连线。启用后，节点数据或执行逻辑才会根据连线在上下游间传递。连线若被禁用，会变更为虚线。
	记录日志/取消记录日志	右键单击目标连线，可选择是否记录当前连线的日志数据。日志数据用于追溯相关操作行为，开启记录，连线会变更为红色。
	删除选中	右键单击目标连线，选择删除选中，可将该连线从蓝图画布中删除。重要删除连线时，不会删除连线的上下游节点。若全局变量间存在引用关系，则无法删除连线。
