弧线图

前提条件

已创建仪表板，请参见新建仪表板。

图表概述

• 使用场景

  弧线图适用于展示和分析复杂关系网络的场景，可以用来揭示模式、趋势和关联关系帮助解决问题，例如：销售数据分析、金融市场分析、交通网络分析、网络安全分析等，能够让使用者更直观地观察数据之间的变化趋势。

• 优势简介

  弧线图具有可视化复杂关系、突出关键节点、发现模式和趋势等优势，为使用者提供直观、有效的数据展示效果。

• 效果图示例



图表字段配置

1. 在页签，选择需要的维度字段和度量字段。

   • 在来源/维度列中通过双击或拖拽地形式选择数据。

   • 在目标/维度列中选择目标维度的数据。

   • 在连线值/度量列中选择连线值内反馈的度量数据。

2. 单击更新系统自动更新图表。



3. 当您只需查看某个区域中的数据时，可以设置过滤器，筛选出需要的数据。



4. 自动刷新

   设置该选项后，系统自动刷新图表数据。例如，选中该选项并设置时长为5，单位选择分。则每间隔5分钟，系统自动刷新该图表的数据。

图表样式配置

下面为您介绍图表的样式配置，图表通用的样式配置请参见配置图表标题区。

您可以在配置区顶部的搜索框中输入关键字快速查找配置项进行配置。同时单击右侧图表支持操作展开/收起全部类别。

• 在图形区域中可自定义配置。

  数据大小映射可支持多选节点和流线的两种方式，不勾选流线选项时可自定义流线宽度，默认值为6px，峰值为12px,谷值为2px。



  在图形内可根据需求自定义修改配色。

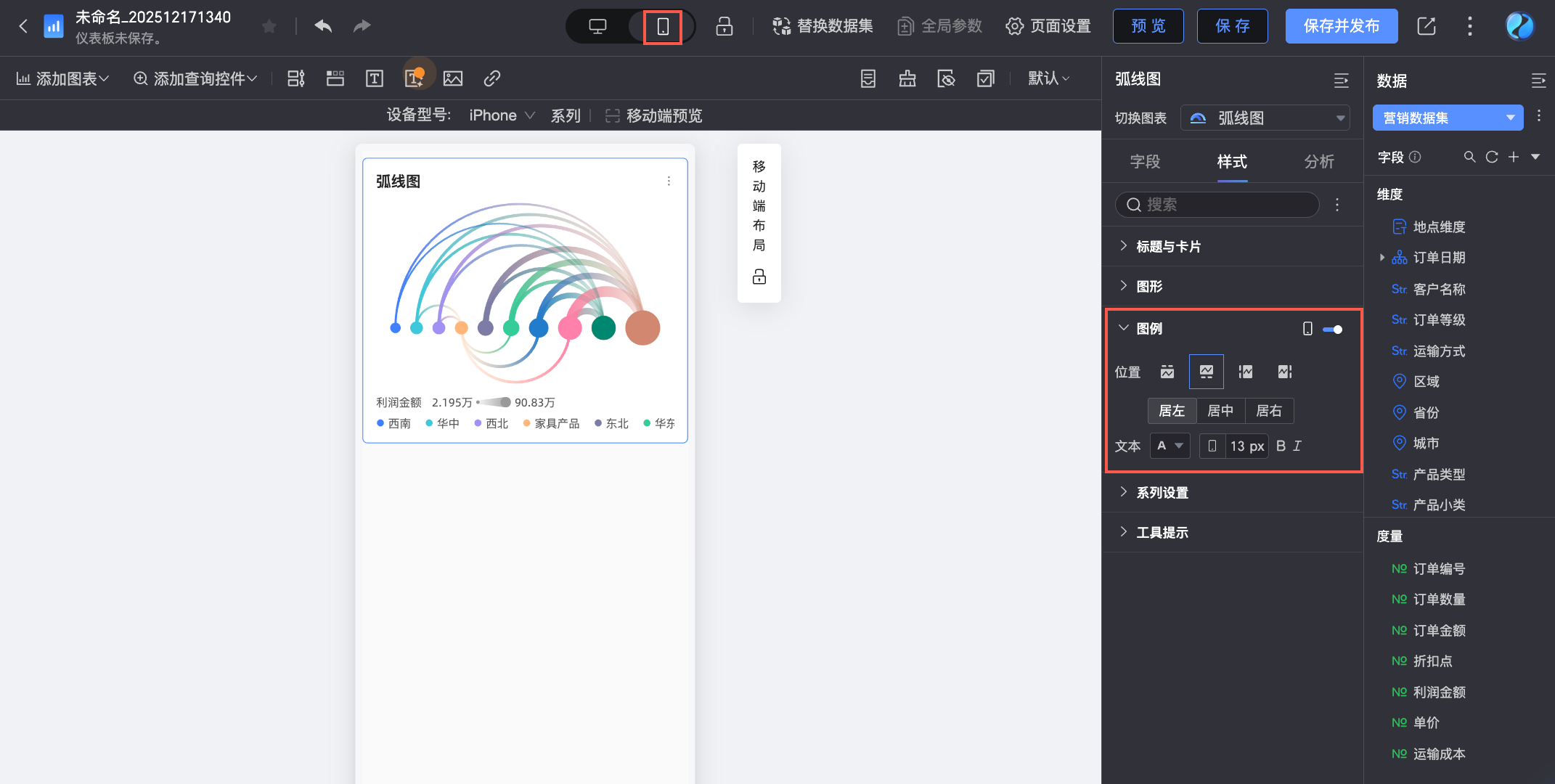

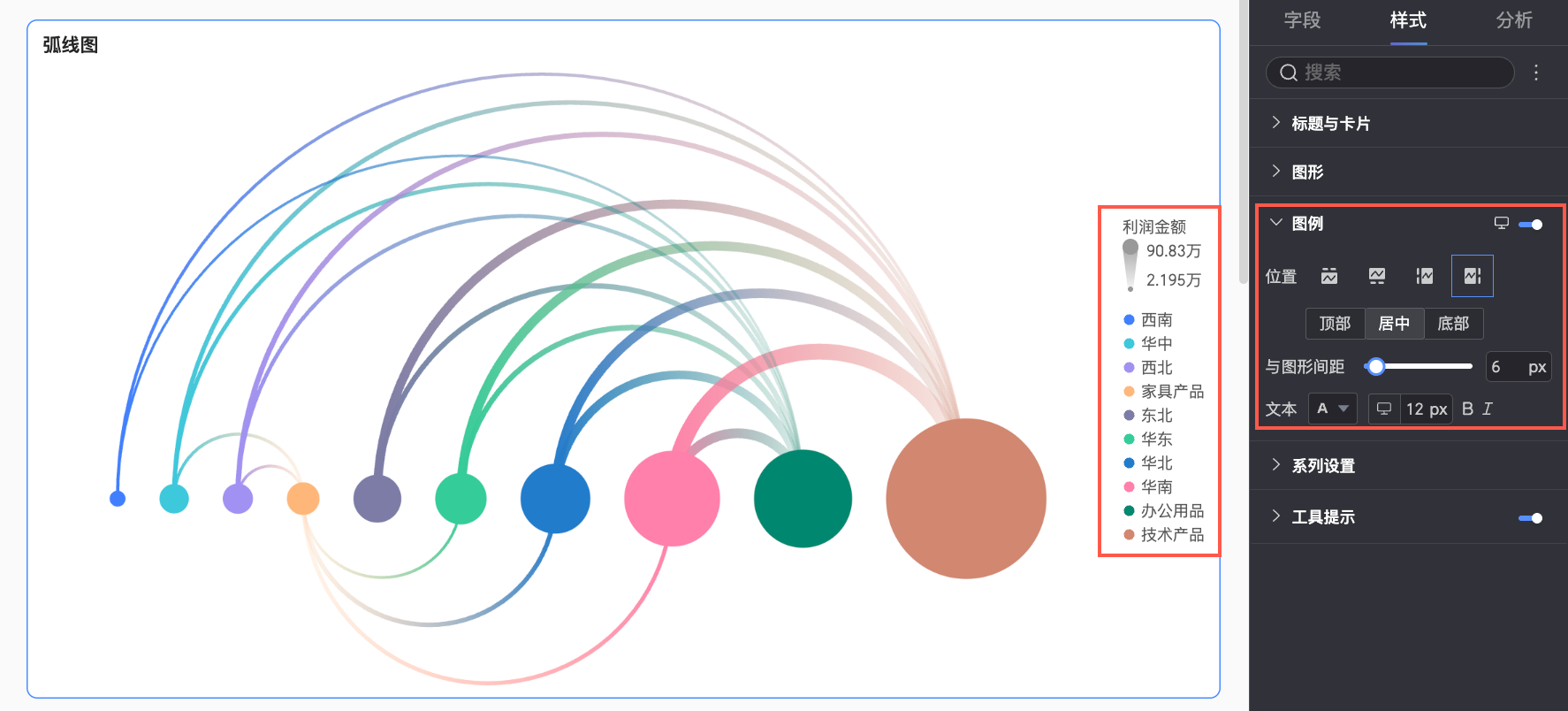

• 在图例中设置文本显示位置和文本设置。



• 在系列设置中，设置系列样式。



  图表配置项	配置项说明
  请选择系列	根据业务场景选择维度或度量项。
  别名	支持对系列名称进行别名设置，例如：

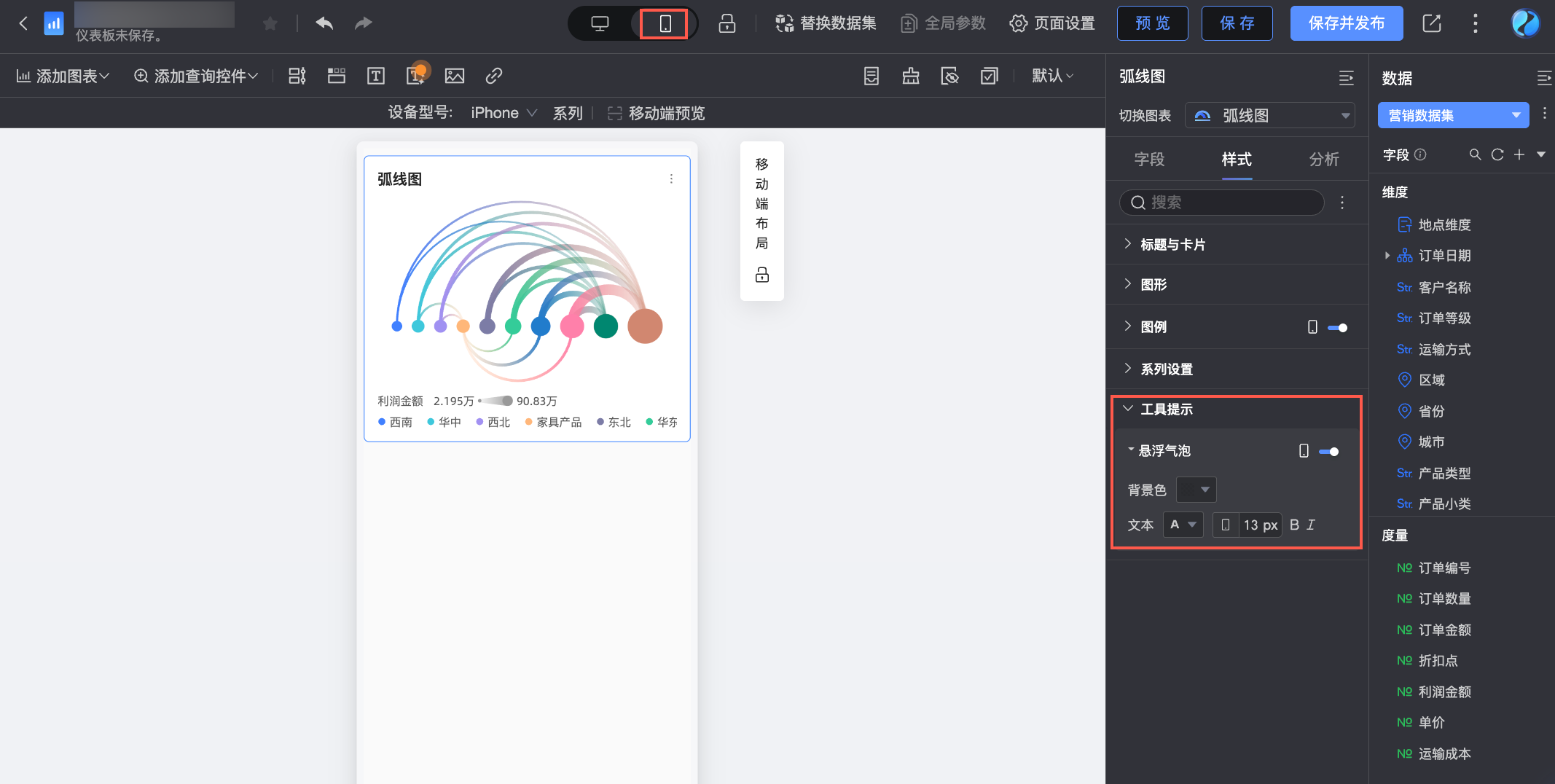

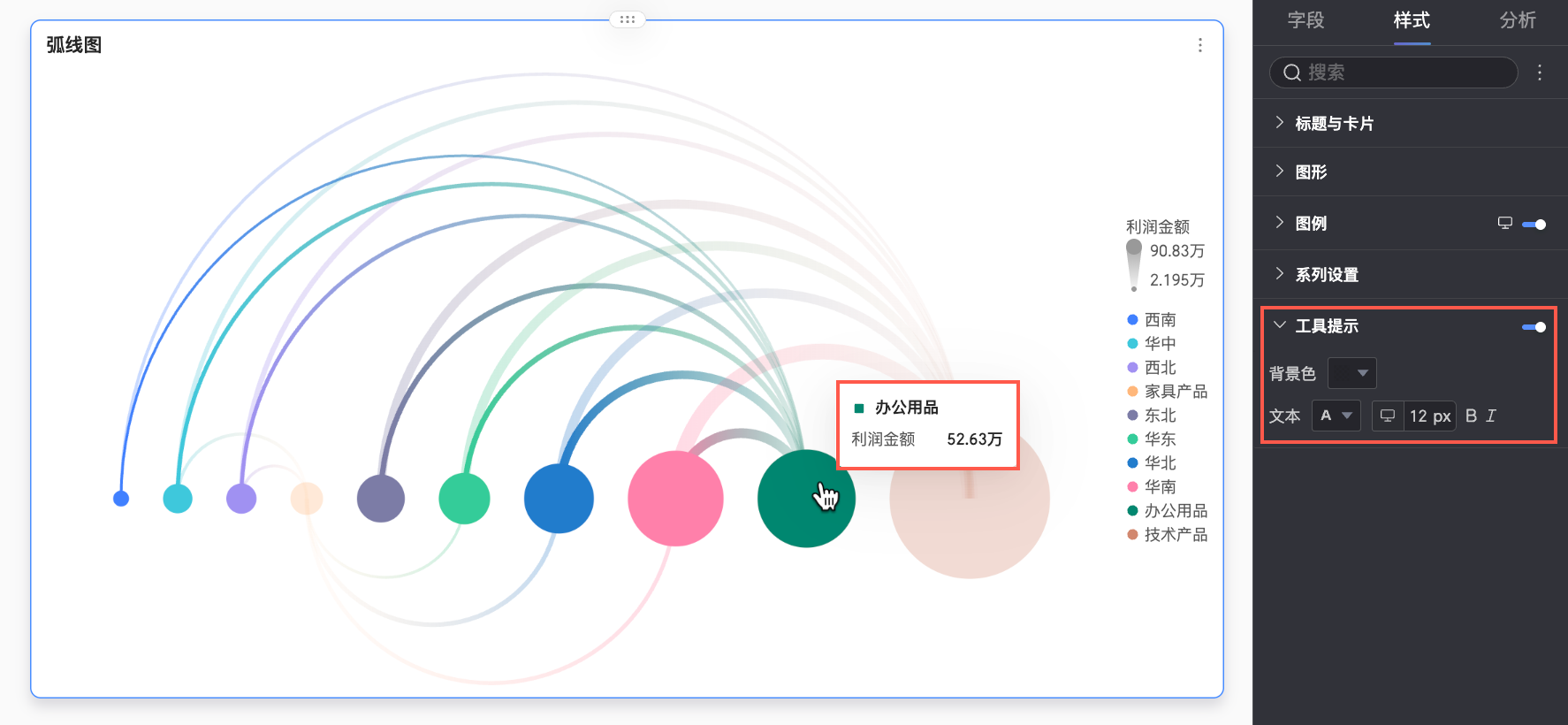

• 在工具提示中，设置提示的背景色和文本样式。



使用限制

弧线图有来源/维度、目标/维度、连限值/度量组成

• 来源/维度、目标/维度由数据的来源维度决定，只能选择一个维度，例如：区域和产品类型。

• 连限值/度量由数据的度量决定，只能选择1个度量，例如：区域总销售额。

后续步骤

• 当其他人需要查看仪表板时，您可以分享仪表板给特定的人，请参见分享仪表板。

• 当您需要制作复杂的带导航菜单，用于专题类分析时，可以将创建好的仪表板集成到数据门户，请参见新建数据门户。
