色彩地图用色彩的深浅来展示数据的大小和分布范围。本文为您介绍如何为色彩地图添加数据并配置样式。

前提条件

已创建仪表板，请参见新建仪表板。
已完成地理区域字段的切换，请参见配置字段。
说明
假设图表待添加的地理区域字段为area，仅当显示为红框标识时，表示该字段已切换为地理信息。有关各地区详细信息对照表请参见public-area-info .xlsx，该表格仅供地理区域匹配参考，不代表Quick BI政治立场。

多用于空间分布的数据展示，适合带有地理位置信息的数据集展现，展现的是以某个地区为单位的汇总的连续信息等。通过图形的位置来表现数据的地理位置，将数据在不同地理位置上的分布通过颜色映射在地图上。

Untitled

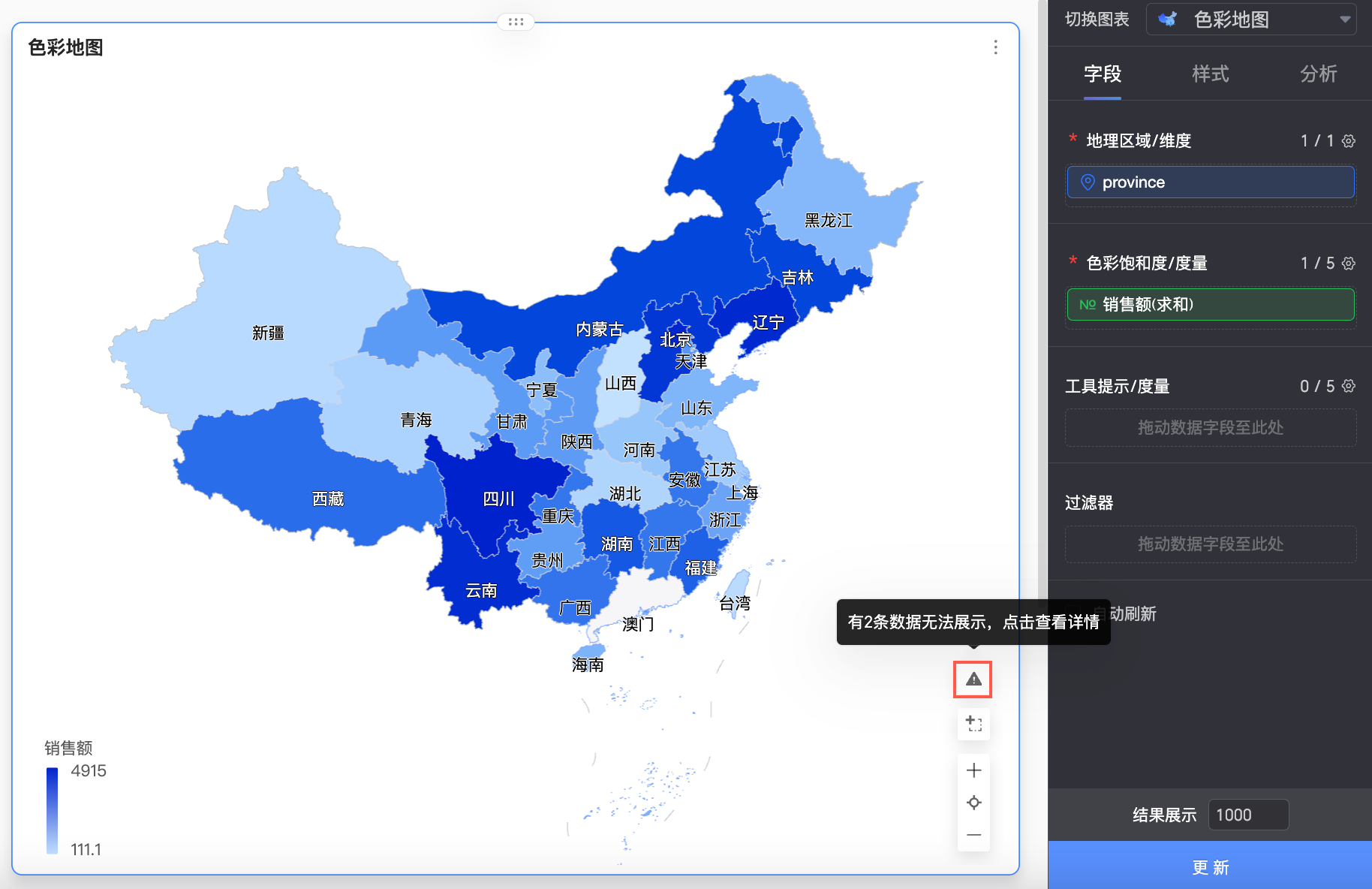

在数据标签页，选择需要的维度字段和度量字段：
- 在维度列表中，找到区域，双击或拖拽至地理区域/维度区域。
- 在度量列表中，找到订单金额、利润金额和运输成本，依次双击或拖拽至色彩饱和度/度量区域。
单击更新，系统自动更新图表。

下面为您介绍图表的样式配置，图表通用的样式配置请参见配置图表标题区。

您可以在配置区顶部的搜索框中输入关键字快速查找配置项进行配置。同时单击右侧图表支持操作展开/收起全部类别。

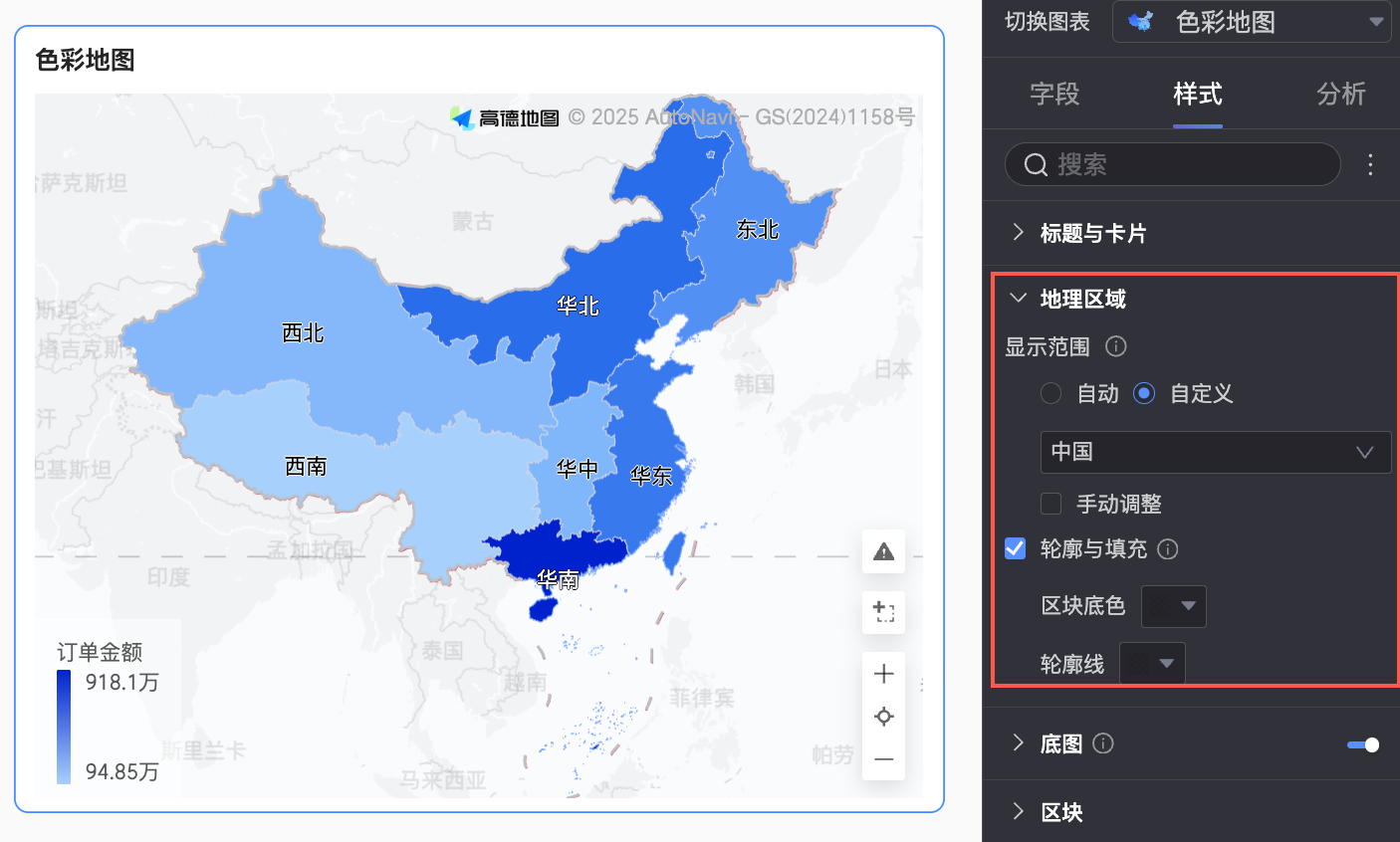

在地理区域中，设置显示范围、轮廓与填充。

显示范围：可以选择自动或自定义。本例中，选择中国。
说明
- 自动显示将根据数据范围自动调整，自定义显示可手动设置范围。交互式分析场景均会按数据范围自动显示。
- 自定义显示范围目前仅支持全球洲和国家；中国的区域、省份、市。
开启手动调整，会自动生成当前的中心点和缩放值，并且可以手动修改调整。

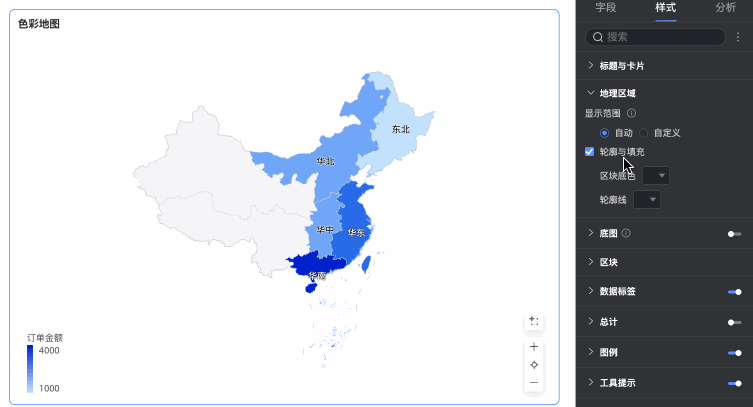

轮廓与填充中，可以配置是否显示轮廓和区块，并设置区块的填充底色及轮廓线的颜色。
说明
部分地区暂不支持显示轮廓。

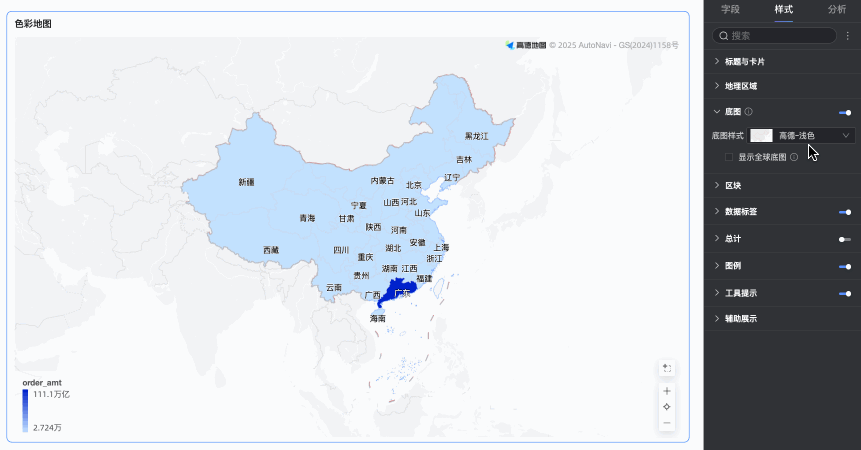

在底图中，设置是否显示底图、底图样式以及是否显示全球底图。

是否显示底图：通过点击开关，设置是否显示底图信息。
底图样式：支持多种样式的高德底图展示。

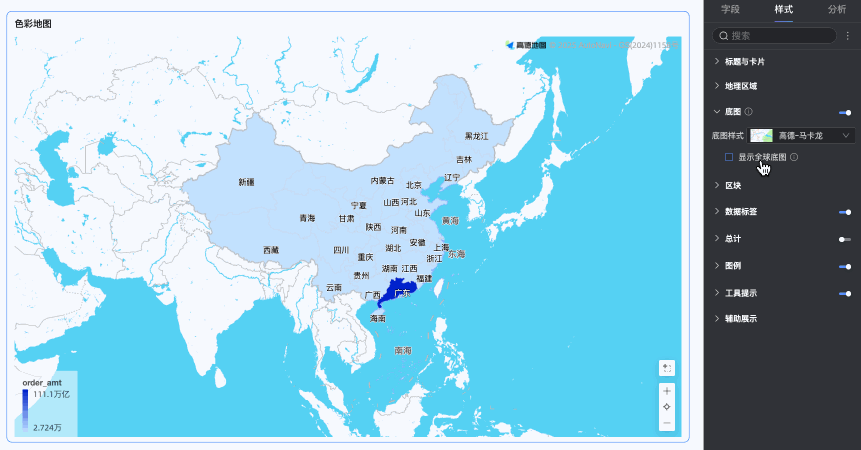

是否显示全球底图：勾选后，可在底图中显示全球的城市等信息。
说明
全球底图使用限制：每个Quick BI组织每月可预览1000次包含海外底图信息的地图图表（以底图图面初始化次数计算）。超出后限制次数后，地图图表中将只显示国内底图信息。
移动端底图设置：点击页面顶端移动端按钮（）即可切换至移动端模式，您可以打开移动端色彩地图的底图并设置底图样式、是否显示全球底图。

在区块中，设置区块色彩配置、最值配色配置。

在数据标签中，设置是否显示数据标签以及标签样式。

在总计中，设置是否显示总计以及自定义名称和样式。

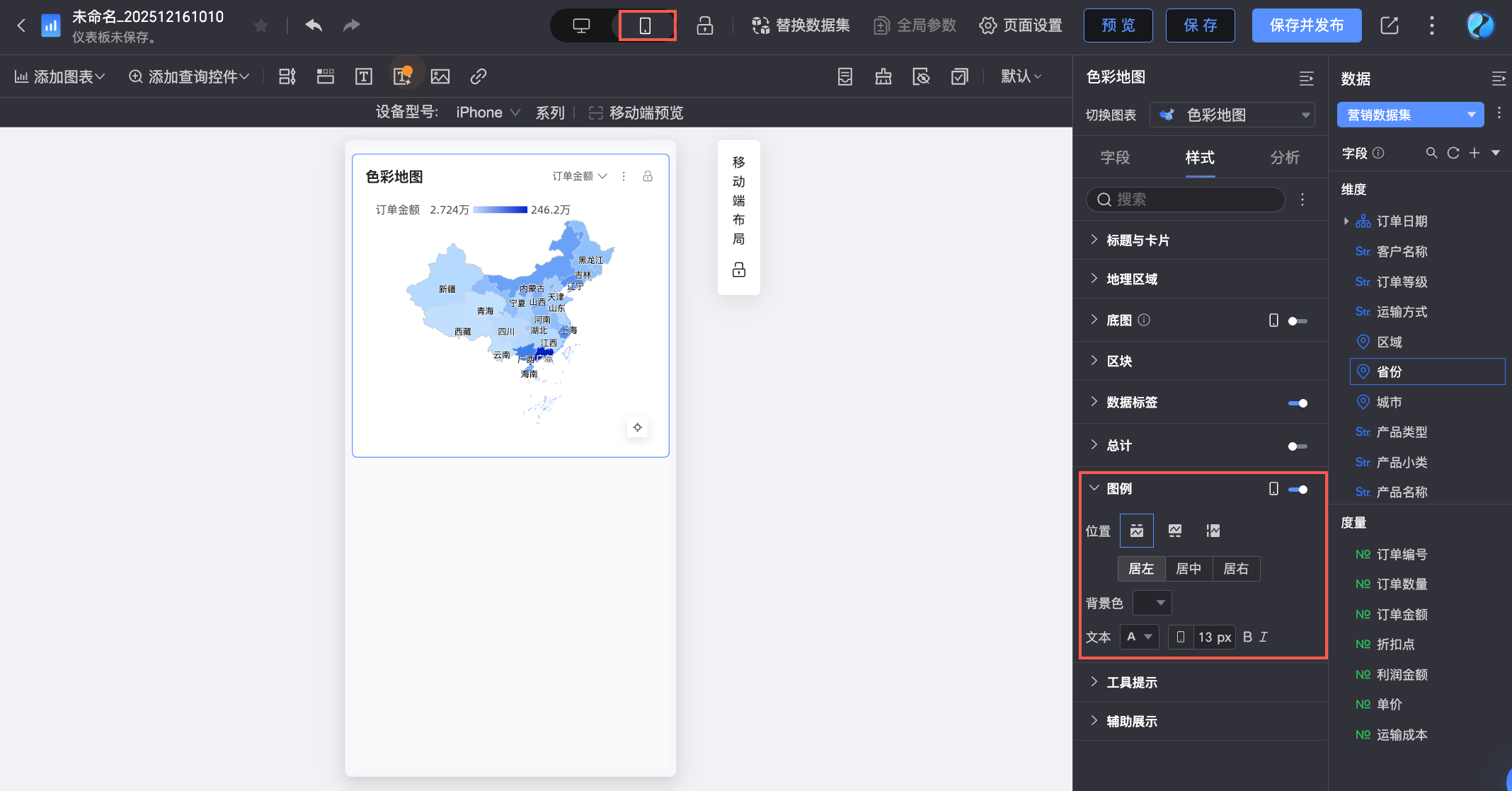

在图例中，点击图标即可开启图表图例，并设置图例样式。

配置项	说明
位置	设置图例的显示位置及对齐方式。当显示位置选择为上、下时：支持选择居左、居中的对齐方式。当显示位置选择为左时：支持选择顶部、居中、底部的对齐方式。
背景色	设置图例的背景填充色。
文本	设置图例的文本样式，支持设置字体颜色、大小、粗细及是否倾斜。
移动端图例配置	PC端和移动端的图例设置相互独立，您可以通过仪表板编辑页面顶部的PC端/移动端切换按钮（）进入对应的编辑视图，为不同终端单独设置适配的图例，支持自定义移动端图例的位置、背景色及文本样式。

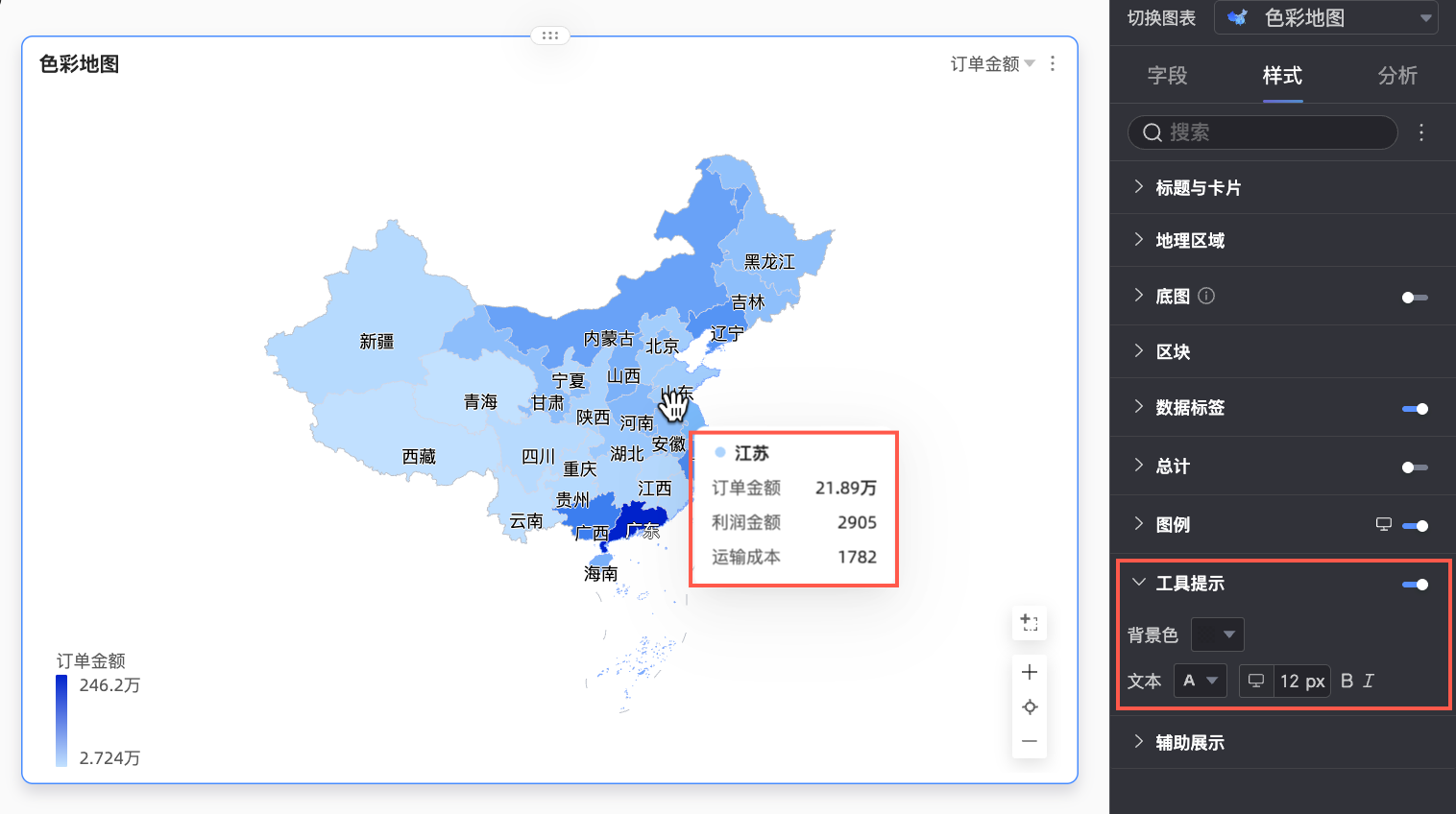

在工具提示中，点击图标即可开启工具提示，并设置工具提示的样式。

图表配置项	配置项说明
背景色	设置工具提示框的背景填充色。
文本	设置工具提示框中文本的样式，支持设置字体颜色、大小、粗细及是否倾斜。
移动端工具提示	PC端和移动端的工具提示开关相互独立，您可以通过仪表板编辑页面顶部的PC端/移动端切换按钮（）进入移动端编辑视图，编辑移动端的工具提示。其中，字体大小支持PC端和移动端分别设置，其余的样式为统一配置。

在辅助展示中，勾选开启指标筛选展示，可以设置展示的指标项。

配置项	名称	说明
数据交互	钻取	当您已在字段面板设置完成钻取字段时，可以在此处设置钻取层级行展示样式。
	联动	当需要分析的数据存在于不同的图表，您可以通过图表联动，把多个图表关联起来，形成联动进行数据分析。具体设置请参见联动设置与展示。
	跳转	当需要分析的数据存在于多个仪表板时，您可以通过仪表板跳转，把多个仪表板关联起来，进行数据分析。跳转包含参数跳转和外部链接两种方式。具体设置请参见跳转设置与展示。
标注	-	当图表中的数据存在异常或需要重点关注时，支持使用颜色高亮、图标、注释或数据点的方式行标注，帮助您识别异常并采取相应的行动。具体设置请参见标注。

色彩地图由地理区域/维度和色彩饱和度/度量组成：
