使用DataWorks周期性同步表格存储增量数据到MaxCompute-表格存储-阿里云

如果需要定期将表格存储（Tablestore）中的新增或变更数据同步至MaxCompute进行备份或业务处理，您可以通过在DataWorks数据集成平台上配置离线同步任务，实现周期性增量同步功能。

前提条件

已获取Tablestore源表的实例名称、实例访问地址、地域ID等信息，并为源表开启Stream信息。
已创建MaxCompute项目及MaxCompute表。
创建表的SQL语句，您可参见附录：MaxCompute表创建示例。
已为阿里云账号或RAM用户（具备Tablestore与MaxCompute服务的权限）创建AccessKey。
已开通DataWorks服务，并在MaxCompute实例或Tablestore实例所在地域创建工作空间。
已创建Serverless资源组并绑定到工作空间。有关计费信息，请参见Serverless资源组计费。

重要

如果MaxCompute实例和Tablestore实例不在同一地域，请参考以下操作步骤创建VPC对等连接实现跨地域网络连通。

创建VPC对等连接实现跨地域网络连通

此处以DataWorks工作空间与MaxCompute实例位于同一地域（华东1（杭州）），而Tablestore实例位于华东2（上海）为例进行说明。

为Tablestore实例绑定VPC。
1. 登录表格存储控制台，在页面上方选择地域。
2. 单击实例别名进入实例管理页面。
3. 切换到网络管理页签，单击绑定VPC，选择VPC和交换机并填写VPC名称，然后单击确定。
4. 请耐心等待一段时间，VPC绑定成功后页面将自动刷新，您可以在VPC列表查看绑定的VPC ID和VPC访问地址。
  说明
  后续在DataWorks控制台添加Tablestore数据源时，将使用该VPC访问地址。
获取DataWorks工作空间资源组的VPC信息。
1. 登录DataWorks控制台，在页面上方选择工作空间所在地域，然后单击左侧工作空间菜单，进入工作空间列表页面。
2. 单击工作空间名称进入空间详情页面，单击左侧资源组菜单，查看工作空间绑定的资源组列表。
3. 在目标资源组右侧单击网络设置，在资源调度 & 数据集成区域查看绑定的专有网络，即VPC ID。
创建VPC对等连接并配置路由。
1. 登录专有网络VPC控制台。在页面左侧单击专有网络菜单，依次选择Tablestore实例和DataWorks工作空间所在地域，并记录VPC ID对应的网段地址。
2. 在页面左侧单击VPC对等连接菜单，然后在VPC对等连接页面单击创建对等连接。
3. 在创建对等连接页面，输入对等连接名称，选择发起端VPC实例、接收端账号类型、接收端地域和接收端VPC实例，单击确定。
4. 在VPC对等连接页面，找到已创建的VPC对等连接，分别在发起端VPC实例列和接收端VPC实例列单击配置路由条目。
  目标网段需填写对端VPC的网段地址。即在发起端VPC实例配置路由条目时，填写接收端VPC实例的网段地址；在接收端VPC实例配置路由条目时，填写发起端VPC实例的网段地址。

操作步骤

步骤一：新增表格存储数据源

进入数据集成页面。
登录DataWorks控制台，切换至目标地域后，单击左侧导航栏的数据集成 > 数据集成，在下拉框中选择对应工作空间后单击进入数据集成。
在左侧导航栏，单击数据源。
在数据源列表页面，单击新增数据源。
在新增数据源对话框，搜索并选择数据源类型为Tablestore。

在新增OTS数据源对话框，根据下表配置数据源参数。

参数	说明
数据源名称	数据源名称必须以字母、数字、下划线（_）组合，且不能以数字和下划线（_）开头。
数据源描述	对数据源进行简单描述，不得超过80个字符。
地域	选择Tablestore实例所属地域。
Table Store实例名称	Tablestore实例的名称。
Endpoint	Tablestore实例的服务地址，推荐使用VPC地址。
AccessKey ID	阿里云账号或者RAM用户的AccessKey ID和AccessKey Secret。
AccessKey Secret	阿里云账号或者RAM用户的AccessKey ID和AccessKey Secret。

测试资源组连通性。创建数据源时，您需要测试资源组的连通性，以保证同步任务使用的资源组能够与数据源连通，否则将无法正常执行数据同步任务。
1. 在连接配置区域，单击相应资源组连通状态列的测试连通性。
2. 测试连通性通过后，连通状态显示可连通，单击完成。您可以在数据源列表中查看新建的数据源。
  说明
  如果测试连通性结果为无法通过，您可使用连通性诊断工具自助解决。如仍无法连通资源组与数据源，请提交工单处理。

步骤二：新增MaxCompute数据源

操作与步骤一相似，在新增数据源对话框中搜索并选择数据源类型为MaxCompute，随后配置相关的数据源参数。

步骤三：配置离线同步任务

数据开发（Data Studio）旧版

一、新建任务节点

进入数据开发页面。
1. 登录DataWorks控制台。
2. 在页面上方，选择资源组和地域。
3. 在左侧导航栏，单击数据开发与运维 > 数据开发。
4. 在数据开发页面的下拉框中，选择对应工作空间后单击进入数据开发。
在DataStudio控制台的数据开发页面，单击业务流程节点下的目标业务流程。
如果需要新建业务流程，请参见创建业务流程。
在数据集成节点上右键单击，然后选择新建节点 > 离线同步。
在新建节点对话框，选择路径并填写名称，然后单击确认。
在数据集成节点下，将显示新建的离线同步节点。

二、配置同步任务

在数据集成节点下，双击打开新建的离线同步任务节点。
配置网络与资源。
选择离线同步任务的数据来源、数据去向以及用于执行同步任务的资源组，并测试连通性。
1. 在网络与资源配置步骤，选择数据来源为Tablestore Stream，并选择数据源名称为新增的表格存储数据源。
2. 选择资源组。
  选择资源组后，系统会显示资源组的地域、规格等信息以及自动测试资源组与所选数据源之间连通性。
  说明
  Serverless资源组支持为同步任务指定运行CU上限，如果您的同步任务因资源不足出现OOM现象，请适当调整资源组的CU占用取值。
3. 选择数据去向为MaxCompute(ODPS)，并选择数据源名称为新增的MaxCompute数据源。
  系统会自动测试资源组与所选数据源之间连通性。
4. 测试可连通后，单击下一步。

配置任务并保存。

向导模式

在配置任务步骤的配置数据来源与去向区域，根据实际情况配置数据来源和数据去向。

数据来源

参数	说明
数据源	默认显示上一步选择的Tablestore数据源。
表	源数据表。
开始时间	增量读取数据的开始时间和结束时间，分别配置为变量形式`${startTime}`和`${endTime}`，具体格式在后续调度属性中配置。增量数据的时间范围为左闭右开的区间。
结束时间
状态表	用于记录状态的表名称，默认值为TableStoreStreamReaderStatusTable。
最大重试次数	从TableStore中读取增量数据时，每次请求的最大重试次数。
导出时序信息	是否导出时序信息，时序信息包含了数据的写入时间等。重要请勾选导出时序信息的单选框，在后续将增量数据转换为全量数据格式时，需要使用时序信息。

数据去向

参数	说明
数据源	默认显示上一步选择的MaxCompute数据源。
Tunnel资源组	即Tunnel Quota，默认值为公共传输资源，即MC的免费quota。 MaxCompute的数据传输资源选择，具体请参见购买与使用独享数据传输服务资源组。说明如果独享tunnel quota因欠费或到期不可用，任务在运行中将会自动切换为“公共传输资源”。
表	目标MaxCompute表。
分区信息	如果您每日增量数据限定在对应日期的分区中，可以使用分区做每日增量，比如配置分区pt值为${bizdate}。
写入模式	数据写入表中的模式，支持以下两种写入模式：写入前保留已有数据（Insert Into）：直接向表或静态分区中插入数据。重要后续将周期性执行离线同步任务，请选择写入前保留已有数据（Insert Into）。写入前清理已有数据（Insert Overwrite）：先清空表中的原有数据，再向表或静态分区中插入数据。
空字符串转为Null写入	如果源头数据为空字符串，在向目标MaxCompute列写入时是否转为Null值写入。默认值为否。
同步完成才可见	单击高级配置后才会显示该参数。同步到MaxCompute中的数据是否在同步完成后才能被查询到。默认值为否。

配置字段映射。
在字段映射区域，系统自动进行同名映射，保持默认即可。更多信息，请参见配置字段映射关系。
配置通道控制。
您可以通过通道配置，控制数据同步过程相关属性。相关参数说明详情可参见离线同步并发和限流之间的关系。
单击图标，保存配置。

脚本模式

在配置任务步骤，单击图标，然后在弹出的对话框中单击确定。

在脚本配置页面，编辑脚本。

脚本配置示例如下，请根据您的同步信息和需求替换配置文件内的参数信息。

{
  "type": "job",
  "version": "2.0",
  "steps": [
    {
      "stepType": "otsstream",
      "parameter": {
        "statusTable": "TableStoreStreamReaderStatusTable",
        "maxRetries": 30,
        "isExportSequenceInfo": true,
        "datasource": "MyTablestoreDataSource",
        "dataTable": "target_table",
        "newVersion": "true",
        "column": [
          "pk",
          "colName",
          "version",
          "colValue",
          "opType",
          "sequenceInfo"
        ],
        "startTimeString": "${startTime}",
        "endTimeString": "${endTime}"
      },
      "name": "Reader",
      "category": "reader"
    },
    {
      "stepType": "odps",
      "parameter": {
        "partition": "",
        "truncate": false,
        "datasource": "MyMaxComputeDataSource",
        "table": "target_table",
        "column": [
          "pk",
          "colname",
          "version",
          "colvalue",
          "optype",
          "sequenceinfo"
        ],
        "emptyAsNull": false,
        "compress": false
      },
      "name": "Writer",
      "category": "writer"
    }
  ],
  "order": {
    "hops": [
      {
        "from": "Reader",
        "to": "Writer"
      }
    ]
  },
  "setting": {
    "errorLimit": {
      "record": "0"
    },
    "speed": {
      "throttle": false,
      "concurrent": 2
    }
  }
}

Tablestore Stream Reader需要替换的参数说明如下：
参数名称
说明
datasource
源表的Tablestore数据源名称。
dataTable
源表名称。
column
源表主键和增量变更信息。
MaxCompute Writer需要替换的参数说明如下：
参数名称
说明
datasource
目标表的MaxCompute数据源名称。
table
目标表名称。
column
需要写入的属性列。

单击图标，保存配置。

三、配置调度属性

单击任务右侧的调度配置。
在调度配置面板的调度参数部分，单击新增参数，根据下表说明新增参数。更多信息，请参见调度参数支持的格式。
参数
参数值
startTime
$[yyyymmddhh24-2/24]$[miss-10/24/60]
endTime
$[yyyymmddhh24-1/24]$[miss-10/24/60]
配置示例如下图所示。
假如任务运行时的时间为2023年04月23日19:00:00，startTime为20230423175000，endTime为20230423185000。任务将会同步在17:50到18:50时段内新增的数据。
在时间属性部分，配置时间属性。更多信息，请参见时间属性配置说明。
此处以任务整点每小时自动运行为例介绍配置，如下图所示。
在调度依赖部分，单击使用工作空间根节点，系统会自动生成依赖的上游节点信息。
使用工作空间根节点表示该任务无上游的依赖任务。
配置完成后，关闭配置调度面板。
单击图标，保存配置。

四、（可选）调试脚本代码

通过调试脚本代码，确保同步任务能成功同步表格存储的增量数据到MaxCompute中。

说明

调试脚本代码时配置的时间范围内的数据可能会多次导入到MaxCompute中，相同数据行会覆盖写入到MaxCompute中。

单击图标。

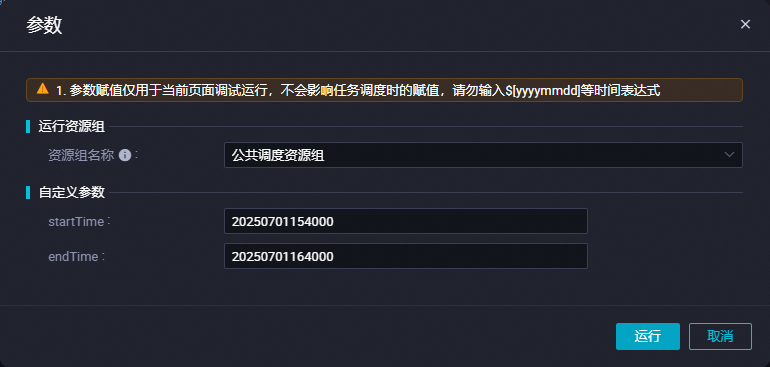

在参数对话框，选择运行资源组的名称，并配置自定义参数。
自定义参数的格式为yyyyMMddHHmmss，例如20250631170000。
单击运行。
任务运行完成后，您可以查看目标表的同步结果。更多信息，请参见MaxCompute表数据。

五、发布同步任务

提交同步任务后，同步任务会按照配置的调度属性运行。

单击图标。
在提交对话框，根据需要填写变更描述。
单击确认。

数据开发（Data Studio）新版

一、新建任务节点

进入数据开发页面。
1. 登录DataWorks控制台。
2. 在页面上方，选择资源组和地域。
3. 在左侧导航栏，单击数据开发与运维 > 数据开发。
4. 在数据开发页面的下拉框中，选择对应工作空间后单击进入Data Studio。
在DataStudio控制台的数据开发页面，单击项目目录右侧的图标，然后选择新建节点 > 数据集成 > 离线同步。
说明
首次使用项目目录时，也可以直接单击新建节点按钮。
在新建节点对话框，选择路径并填写名称，然后单击确认。
在项目目录下，将显示新建的离线同步节点。

二、配置同步任务

在项目目录下，单击打开新建的离线同步任务节点。
配置网络与资源。
选择离线同步任务的数据来源、数据去向以及用于执行同步任务的资源组，并测试连通性。
1. 在网络与资源配置步骤，选择数据来源为Tablestore Stream，并选择数据源名称为新增的表格存储数据源。
2. 选择资源组。
  选择资源组后，系统会显示资源组的地域、规格等信息以及自动测试资源组与所选数据源之间连通性。
  说明
  Serverless资源组支持为同步任务指定运行CU上限，如果您的同步任务因资源不足出现OOM现象，请适当调整资源组的CU占用取值。
3. 选择数据去向为MaxCompute(ODPS)，并选择数据源名称为新增的MaxCompute数据源。
  系统会自动测试资源组与所选数据源之间连通性。
4. 测试可连通后，单击下一步。

配置任务并保存。

向导模式

在配置任务步骤的配置数据来源与去向区域，根据实际情况配置数据来源和数据去向。

数据来源

参数	说明
数据源	默认显示上一步选择的Tablestore数据源。
表	源数据表。
开始时间	增量读取数据的开始时间和结束时间，分别配置为变量形式`${startTime}`和`${endTime}`，具体格式在后续调度属性中配置。增量数据的时间范围为左闭右开的区间。
结束时间
状态表	用于记录状态的表名称，默认值为TableStoreStreamReaderStatusTable。
最大重试次数	从TableStore中读取增量数据时，每次请求的最大重试次数。
导出时序信息	是否导出时序信息，时序信息包含了数据的写入时间等。重要请勾选导出时序信息的单选框，在后续将增量数据转换为全量数据格式时，需要使用时序信息。

数据去向

参数	说明
数据源	默认显示上一步选择的MaxCompute数据源。
Tunnel资源组	即Tunnel Quota，默认值为公共传输资源，即MC的免费quota。 MaxCompute的数据传输资源选择，具体请参见购买与使用独享数据传输服务资源组。说明如果独享tunnel quota因欠费或到期不可用，任务在运行中将会自动切换为“公共传输资源”。
表	目标MaxCompute表。
分区信息	如果您每日增量数据限定在对应日期的分区中，可以使用分区做每日增量，比如配置分区pt值为${bizdate}。
写入模式	数据写入表中的模式，支持以下两种写入模式：写入前保留已有数据（Insert Into）：直接向表或静态分区中插入数据。重要后续将周期性执行离线同步任务，请选择写入前保留已有数据（Insert Into）。写入前清理已有数据（Insert Overwrite）：先清空表中的原有数据，再向表或静态分区中插入数据。
空字符串转为Null写入	如果源头数据为空字符串，在向目标MaxCompute列写入时是否转为Null值写入。默认值为否。
同步完成才可见	单击高级配置后才会显示该参数。同步到MaxCompute中的数据是否在同步完成后才能被查询到。默认值为否。

配置字段映射。
在字段映射区域，系统自动进行同名映射，保持默认即可。更多信息，请参见配置字段映射关系。
配置通道控制。
您可以通过通道配置，控制数据同步过程相关属性。相关参数说明详情可参见离线同步并发和限流之间的关系。
单击保存，保存配置。

脚本模式

在配置任务步骤，单击脚本模式，然后在弹出的对话框中单击确定。

在脚本配置页面，编辑脚本。

脚本配置示例如下，请根据您的同步信息和需求替换配置文件内的参数信息。

{
  "type": "job",
  "version": "2.0",
  "steps": [
    {
      "stepType": "otsstream",
      "parameter": {
        "statusTable": "TableStoreStreamReaderStatusTable",
        "maxRetries": 30,
        "isExportSequenceInfo": true,
        "datasource": "MyTablestoreDataSource",
        "dataTable": "target_table",
        "newVersion": "true",
        "column": [
          "pk",
          "colName",
          "version",
          "colValue",
          "opType",
          "sequenceInfo"
        ],
        "startTimeString": "${startTime}",
        "endTimeString": "${endTime}"
      },
      "name": "Reader",
      "category": "reader"
    },
    {
      "stepType": "odps",
      "parameter": {
        "partition": "",
        "truncate": false,
        "datasource": "MyMaxComputeDataSource",
        "table": "target_table",
        "column": [
          "pk",
          "colname",
          "version",
          "colvalue",
          "optype",
          "sequenceinfo"
        ],
        "emptyAsNull": false,
        "compress": false
      },
      "name": "Writer",
      "category": "writer"
    }
  ],
  "order": {
    "hops": [
      {
        "from": "Reader",
        "to": "Writer"
      }
    ]
  },
  "setting": {
    "errorLimit": {
      "record": "0"
    },
    "speed": {
      "throttle": false,
      "concurrent": 2
    }
  }
}

Tablestore Stream Reader需要替换的参数说明如下：
参数名称
说明
datasource
源表的Tablestore数据源名称。
dataTable
源表名称。
column
源表主键和增量变更信息。
MaxCompute Writer需要替换的参数说明如下：
参数名称
说明
datasource
目标表的MaxCompute数据源名称。
table
目标表名称。
column
需要写入的属性列。

单击保存，保存配置。

三、配置调度属性

单击任务右侧的调度配置。
在调度配置面板的调度参数部分，单击添加参数，根据下表说明新增参数。更多信息，请参见调度参数支持格式。
参数
参数值
startTime
$[yyyymmddhh24-2/24]$[miss-10/24/60]
endTime
$[yyyymmddhh24-1/24]$[miss-10/24/60]
配置示例如下图所示。
假如任务运行时的时间为2023年04月23日19:00:00，startTime为20230423175000，endTime为20230423185000。任务将会同步在17:50到18:50时段内新增的数据。
在调度策略部分，配置调度策略。更多信息，请参见实例生成方式：发布后即时生成。
在调度时间部分，配置调度时间。更多信息，请参见调度时间。
此处以任务整点每小时自动运行为例，如下图所示。
在调度依赖部分，单击使用工作空间根节点，系统会自动生成依赖的上游节点信息。
说明
使用工作空间根节点表示该任务无上游的依赖任务。
配置完成后，关闭调度配置面板。
单击保存，保存配置。

四、（可选）调试脚本代码

通过调试脚本代码，确保同步任务能成功同步表格存储的增量数据到MaxCompute中。

说明

调试脚本代码时配置的时间范围内的数据可能会多次导入到MaxCompute中，相同数据行会覆盖写入到MaxCompute中。

单击任务右侧的调试配置，选择运行的资源组，并配置脚本参数。
自定义参数的格式为yyyyMMddHHmmss，例如20250528160000。
配置完成后，关闭调试配置面板。
单击运行。
任务运行完成后，您可以查看目标表的同步结果。更多信息，请参见MaxCompute表数据。

五、发布同步任务

发布同步任务后，该同步任务将根据配置的调度属性运行。

单击发布。
在同步任务的发布页签，根据需要输入发布描述，然后单击开始发布生产。
根据发布流程引导，单击确认发布。

步骤四：查看同步结果

在DataWorks控制台查看任务运行状态。
数据开发（Data Studio）旧版
1. 单击同步任务工具栏右侧的运维。
2. 在周期实例页面的实例视角页签，查看实例的运行详情。更多信息，请参见周期实例视角。
数据开发（Data Studio）新版
1. 单击前往运维查看周期实例。
2. 在周期实例页面的实例视角页签，查看实例的运行详情。更多信息，请参见周期实例视角。
查看目标表的同步结果。
在DataWorks控制台的数据地图模块，您可以查看目标MaxCompute表的详细信息。更多信息，请参见MaxCompute表数据。

后续操作

同步到MaxCompute的增量数据为Tablestore数据表的列数据变更记录，您可以根据业务需求将表格存储增量数据转换为全量数据格式

附录：MaxCompute表创建示例

以下示例用于创建目标MaxCompute表，以存储Tablestore数据表的列数据变更记录。

重要

目标MaxCompute表的主键结构（包括名称、数据类型及顺序）必须与Tablestore源表一致。

CREATE TABLE IF NOT EXISTS maxcompute_target_table(
    `pk` STRING COMMENT '主键字段', -- 以实际为准
    `colname` STRING COMMENT '列名',
    `version` BIGINT COMMENT '版本号',
    `colvalue` STRING COMMENT '列值',
    `optype` STRING COMMENT '操作类型',
    `sequenceinfo` STRING COMMENT '时序信息'
)
COMMENT '存储Tablestore的增量数据变更记录';
