本章节将为您介绍仪表板的基本概念,包括仪表板中数据图表的类型、使用场景和组成图表的数据要素。

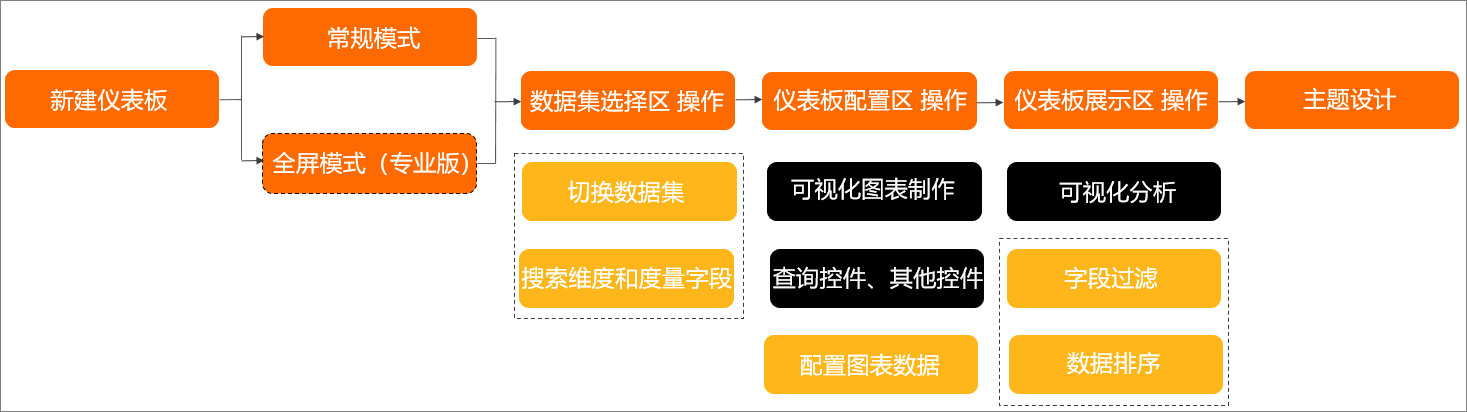

如果您想了解更多仪表板的基本操作,请参阅仪表板基本操作

如果您想了解更多各种图表的制作流程,请参阅仪表板图表制作概述

仪表板采用了灵活的磁贴式布局来显示报表数据的交互,它不仅可以将数据以可视化的方式呈现,还支持通过各种数据筛选和查询,使用各种数据展现方式,突出数据中的关键字段。

从数据的展示层面看,仪表板通过引导,拖拽,双击字段,让数据展示得更加直观明了;从数据的分析层面看,通过友好的提示,提升用户的交互体验。

数据在展示性能上也有了更大的提升,在仪表板的编辑页面就可以实现动态数据的查询。

数据图表的类型和使用场景

不同的数据需要不同的图表类型来展示,目前Quick BI支持21种数据图表,包括线图,柱图,气泡地图,漏斗图等。

下表提供了各个图表的分析类型及其常见的使用场景。

分析类型 说明 场景举例 可用图表
比较 对比各个值之间的差别,或者需要显示对度量按类别区分的简单比较。 比较不同国家或地区的销售/收入差别。 柱图,条形图,雷达图,漏斗图,交叉表,透视表,极坐标图,旋风漏斗,词云图
百分比 显示某个部分占整体的百分比,或某个值相对于整体的比例。 显示哪位销售人员的销售额,在总销售额中所占的比率最大。 饼图,漏斗图,仪表盘,矩阵树图
相关 显示各个值之间的关系,或比较多个度量值。 可以查看两个度量之间的相关性,了解第一个度量对第二个度量的影响。 散点图,矩阵树图,指标看板,树图,来源去向,进度条
趋势 显示数据值的趋势(尤其是基于时间变化的趋(例如年/月/日);或数据指标进展以及可能具有的模式。 可以查看某一个产品在一定时间范围内的销售或收入趋势。 线图,面积图
地理图 在地图上直观显示国家或地区的相关数据指标大小和分布范围。使用的数据集必需包含地理数据。 可以查看某一个国家,各个地区的收入情况。 气泡地图,色彩地图,LBS地图

数据图表的数据要素

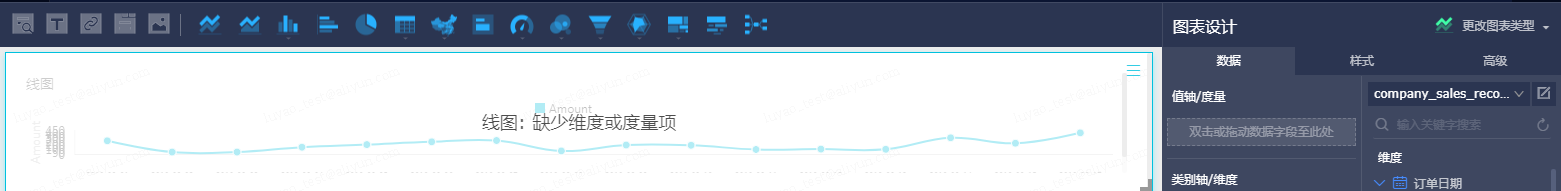

每一个图表都配有数据,样式和高级三个标签页,如下图所示。



  • 数据标签页决定了图表展示的数据内容。
  • 样式标签页决定了图表的外观和所要显示的细节。
  • 高级标签页决定了数据和多个图表之间是否能形成联动,并根据您的需求动态展示数据之间的互动和对比。

每一个图表之所以能区分其它的图表而单独存在,其原因就在于核心数据要素与其它图表不同,比如地图图表,核心的数据要素就是必须有一个地理纬度,否则无法在地图上展示数据。

下表展示了各个图表所需要的核心数据要素。

图表名称 图表数据要素 数据要素构成
线图 类别轴,值轴 类别轴上最少1个维度;值轴上最少1个度量
堆积线图 类别轴,值轴 类别轴上最少1个维度;值轴上最少1个度量
面积图 类别轴,值轴 类别轴上最少1个维度;值轴上最少1个度量
堆积面积图 类别轴,值轴 类别轴上最少1个维度;值轴上最少1个度量
百分比堆叠面积图 类别轴,值轴 类别轴上最少1个维度;值轴上最少1个度量
柱图 类别轴,值轴 类别轴上最少1个维度;值轴上最少1个度量
堆积柱状图 类别轴,值轴 1个或2个维度;2个或多个数值(存在对比时允许只使用一个数值)
百分比堆积柱状图 类别轴,值轴 类别轴上最少1个维度;值轴上最少1个度量
环形柱状图 类别轴,值轴 类别轴上最少1个维度;值轴上最少1个度量
条形图 类别轴,值轴 类别轴上最少1个维度;值轴上最少1个度量
堆积条形图 类别轴,值轴 类别轴上最少1个维度;值轴上最少1个度量
百分比堆积条形图 类别轴,值轴 类别轴上最少1个维度;值轴上最少1个度量
饼图 扇区标签,扇区角度 扇区标签上有且仅有1个维度,并且维度值小于等于12;扇区角度上有且仅有1个度量
气泡地图 地理区域,气泡大小 地理区域有且仅有1个维度,并且为地理纬度;气泡大小有最少1个最多5个度量
色彩地图 地理区域,色彩饱和度 地理区域有且仅有1个维度,并且为地理纬度;色彩饱和度最少1个最多5个度量
区域气泡地图 地理区域,气泡大小 地理区域有且仅有1个维度,并且为地理纬度;气泡大小有且只有1个度量
区域色彩地图 地理区域,色彩饱和度 地理区域有且仅有1个维度,并且为地理纬度;色彩饱和度有且只有1个度量
LBS气泡地图 地理区域,LBS气泡大小 地理区域有且仅有1个维度,并且为地理纬度;LBS气泡大小有且只有1个度量
LBS热力地图 地理区域,LBS热力深度 地理区域有且仅有1个维度,并且为地理纬度;LBS热力深度最少1个最多5个度量
LBS飞线地图 地理区域/经纬度(from),地理区域/经纬度(to),LBS飞线度量 地理区域最多只能取2个维度,且必须为地理信息;LBS飞线度量最少1个最多5个度量
轨迹图 轨迹度量,轨迹类别 轨迹图维度只能取一个维度,且必须是地理信息;度量只能取一个度量
动态轨迹图 轨迹度量,轨迹类别 轨迹图维度只能取一个维度,且必须是地理信息;度量只能取一个度量
交叉表 行和列 行对维度无限制;列对度量无限制
仪表盘 指针角度,工具提示 有且仅有1个度量
雷达图 分支标签,分支长度 分支标签最少1个最多2个维度,分支长度最少1个度量
散点图 颜色图例,X轴,Y轴 颜色图例有且仅有1个维度,并且维度成员的数值可达1000;X轴:最少1个最多3个度量;Y轴: 有且仅有1个度量
气泡图 X轴,Y轴,气泡大小 颜色图例有且仅有1个维度,并且维度成员的数值可达1000;X 轴:最少1个维度;Y 轴: 有且仅有1个度量;气泡大小有且仅有一个度量
漏斗图 漏斗层标签,漏斗层宽 漏斗层标签有且仅有1个维度;漏斗层宽有且仅有1个度量
指标看板 看板标签,看板指标 看板标签最多1个维度;看板指标最少1个,最多10个度量
矩阵树图 色块标签,色块大小 色块标签有且仅有1个维度,并且维度值小于等于12;色块大小有且仅有1个度量
极坐标图 扇区标签,扇区长度 扇区标签上有且仅有1个维度,并且维度值大于等于3且小于等于12;扇区长度上有且仅有1个度量
词云图 词大小,词标签 词大小有且仅有1个维度;词标签有且仅有1个度量
旋风漏斗 对比主题,对比指标 对比主题有且仅有1个维度;对比指标最少1个度量
树图 树父子节点标签,树父子节点指标 树父子节点标签最少2个维度;树父子节点指标最少1个度量
来源去向 前一页面,当前页面,后一页面;前一页面PV,前一页面UV,当前页面PV,当前页面UV,下一页面PV,下一页面UV,路径转化率,页面跳出率 所有数据要素,分别只取1个维度或者1个度量
进度条 进度指示 进度指示最少1个,最多5个度量
透视表 行和列 行对维度无限制;列对度量无限制
