配置图表字段

更新时间: 2023-05-26 09:35:59

本文主要为您介绍在仪表板中配置图表的字段、样式和分析选项操作。

在仪表板编辑页面的字段页签,您可以为仪表板添加维度和度量字段,并配置图表样式和分析设置:

说明

不同的数据源字段、图表类型会导致设置图表数据时,字段类型、图表样式和分析选项与本文部分描述存在差异,请以实际环境为准。

配置图表字段

配置度量数据

以订单数量字段为例,配置度量字段:

  1. 将鼠标悬浮在度量字段上,单击右侧的1图标。

  2. 根据业务场景,配置度量字段:

    • 聚合方式:求和、平均值、计数、去重计数、最大值、最小值、中位数、百分位、总体标准差、样本标准差、总体方差、样本方差、开始时间点和最后时间点。

      关于特殊的聚合方式“开始时间点/最后时间点”有以下使用场景

      • 开始时间点/最后时间点:

        • 当您在分析每个月的库存量时,需要查看对应月份的期初库存数量以及期末库存数量,可以将字段聚合方式设置为开始时间点最后时间点,如下:

        • 当您在查询控件中查询某一个时间段的订单金额时,需要查看对应时间段开始时间点的金额情况以及期末库存金额,可以将字段聚合方式设置为开始时间点最后时间点,如下:

        • 当您在分析各区域下不同产品类型的库存数量时,需要查看该数据情况中订单最终时间点库存量,可以将字段聚合方式设置为最后时间点,如下:


        数据源与聚合方式支持情况如下所示:

        数据源

        聚合方式

        可以连接Quick BI的数据源均支持

        求和、平均值、计数、去重计数、最大值、最小值、开始时间点、最后时间点。

        MySQL、Vertica、SAP IQ(Sybase IQ)、SQL Server、Presto、PPAS、PostgreSQL、Oracle、MaxCompute、Hive、SAP HANA、AnalyticDB for PostgreSQL、Gbase、IBM DB2 LUW、Clivia、ClickHouse、AnalyticDB for MySQL 2.0

        总体标准差、样本标准差、总体方差、样本方差

        Hbase

        总体标准差

        SAP IQ(Sybase IQ)、Oracle、MaxCompute、SAP HANA、IBM DB2 LUW、Presto、Hbase、AnalyticDB for PostgreSQL、PostgreSQL

        中位数

        SAP IQ(Sybase IQ)、Oracle、MaxCompute、SAP HANA、IBM DB2 LUW、ClickHouse

        百分位

    • 同环比:取值随维度字段而变化,配置同环比请参见同环比

    • 高级计算

      • 累计计算:从初始日期到当前日期的数据总和,配置累计计算请参见日期累计

        说明
        • 度量字段上未配置同环比功能。

        • 仅求和指标的字段(求和指标)才支持配置累计计算。

        • 维度字段上有且只有1个日期字段,且字段类型为年粒度、季粒度、月粒度、周粒度、日粒度的任意一种,才支持配置累计计算。

      • 百分比

        • 占总计的百分比

        • 占列总计的百分比

        • 占行总计的百分比

        • 占父列汇总的百分比

        • 占父行汇总的百分比

        仅交叉表支持百分比功能,请参见新交叉表

      • 排名

        • 升序

        • 降序

        仅排行榜和交叉表支持数据排名功能,请参见数据排名

    • 数据展示格式

      • 自动

      • 整数

      • 保留1位小数

      • 保留2位小数

      • 百分比

      • 百分比1位小数

      • 百分比2位小数

      • 自定义

        自定义数据格式支持自动适配、数值、百分比和手动输入。其中格式类型为数值、百分比时,支持设置负数的格式为:-1234或 (1234)并支持勾选使用千分位分隔符,具体设置如下表:

        格式类型

        配置项

        说明

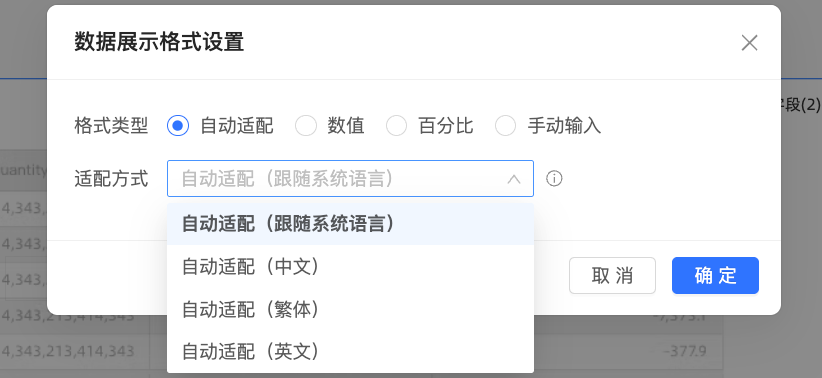

        自动适配

        适配方式

        支持设置中文、繁体和英文。

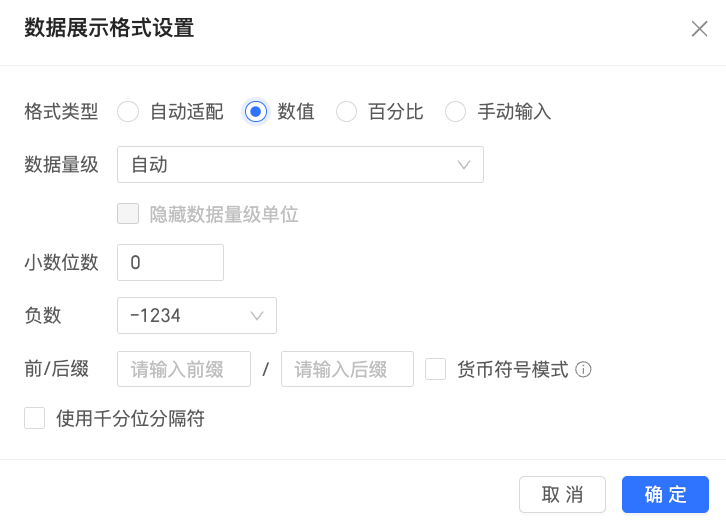

        数值

        小数位数

        默认无,支持设置1、2、3、4、5位小数。

        数据量级

        默认无,支持设置千、万、百万、千万、亿、K、M。

        负数

        支持设置负数的格式为-1234或(1234)。

        使用千分位分隔符

        支持勾选使用千分位分隔符。

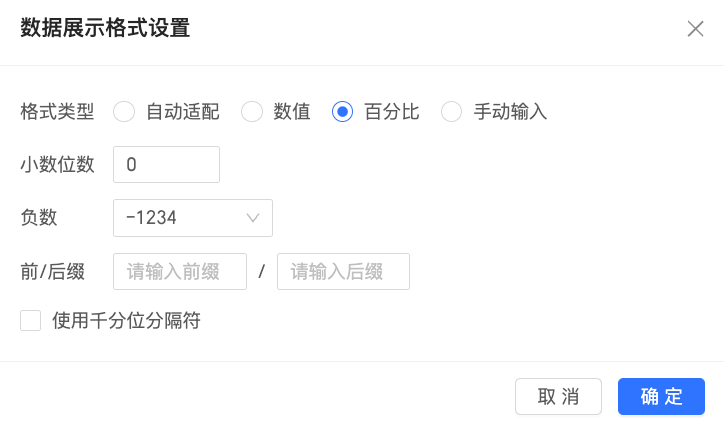

        百分比

        小数位数

        默认无,支持设置1、2、3、4、5位小数。

        负数

        支持设置负数的格式为-1234或(1234)。

        使用千分位分隔符

        支持勾选使用千分位分隔符。

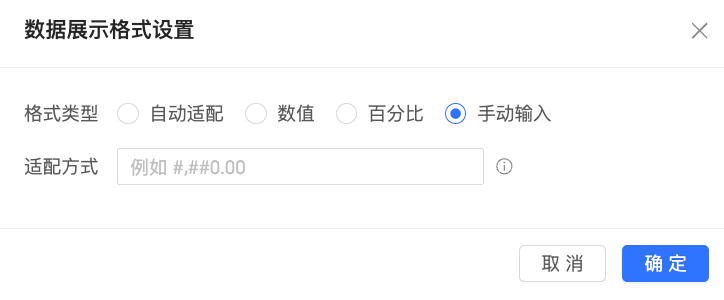

        手动输入

        适配方式

        手动输入适配方式,例如#,##0.00%。

  • 重命名

  • 排序

    • 不排序

    • 升序

    • 降序

  • 删除度量字段。

    将鼠标悬浮在度量字段上,单击右侧的1图标。

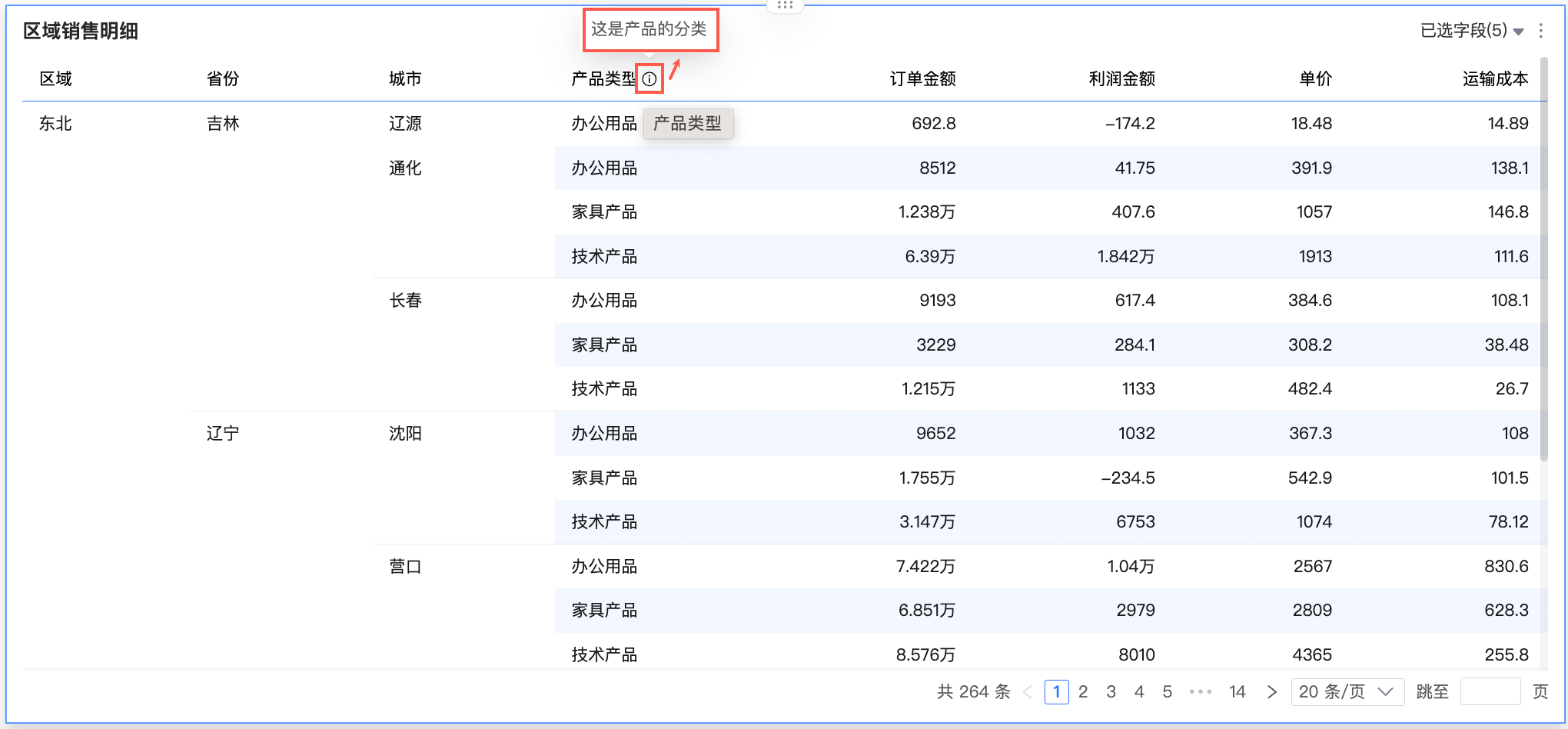

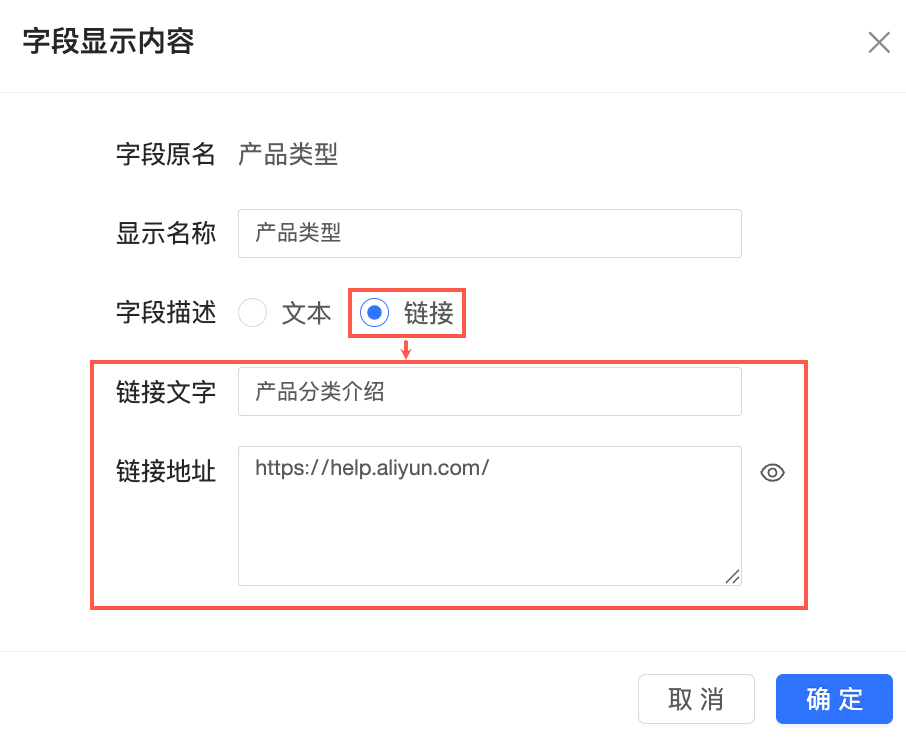

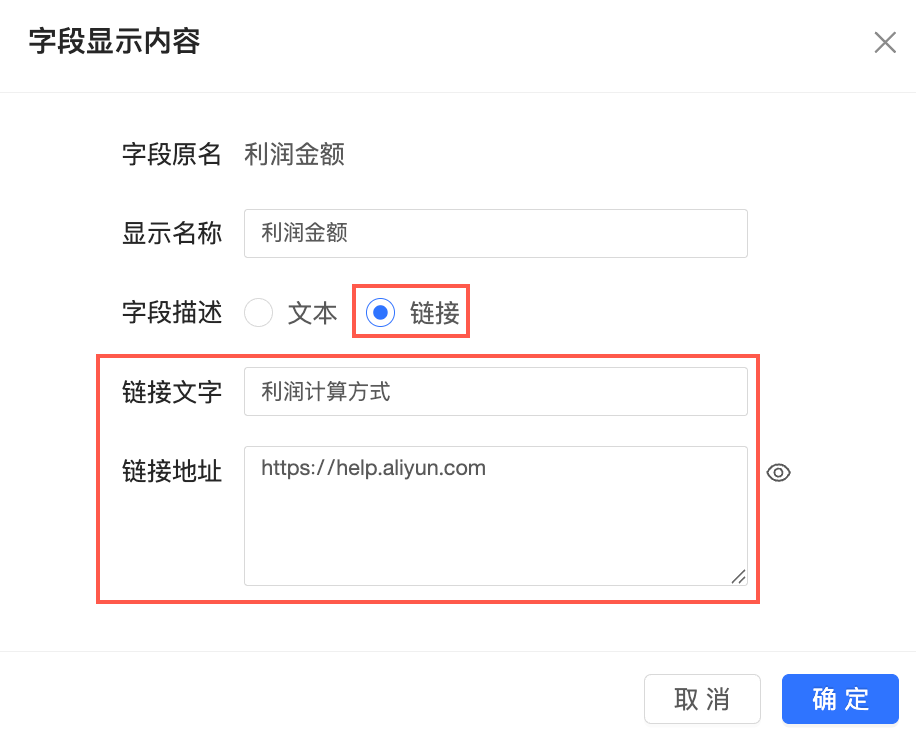

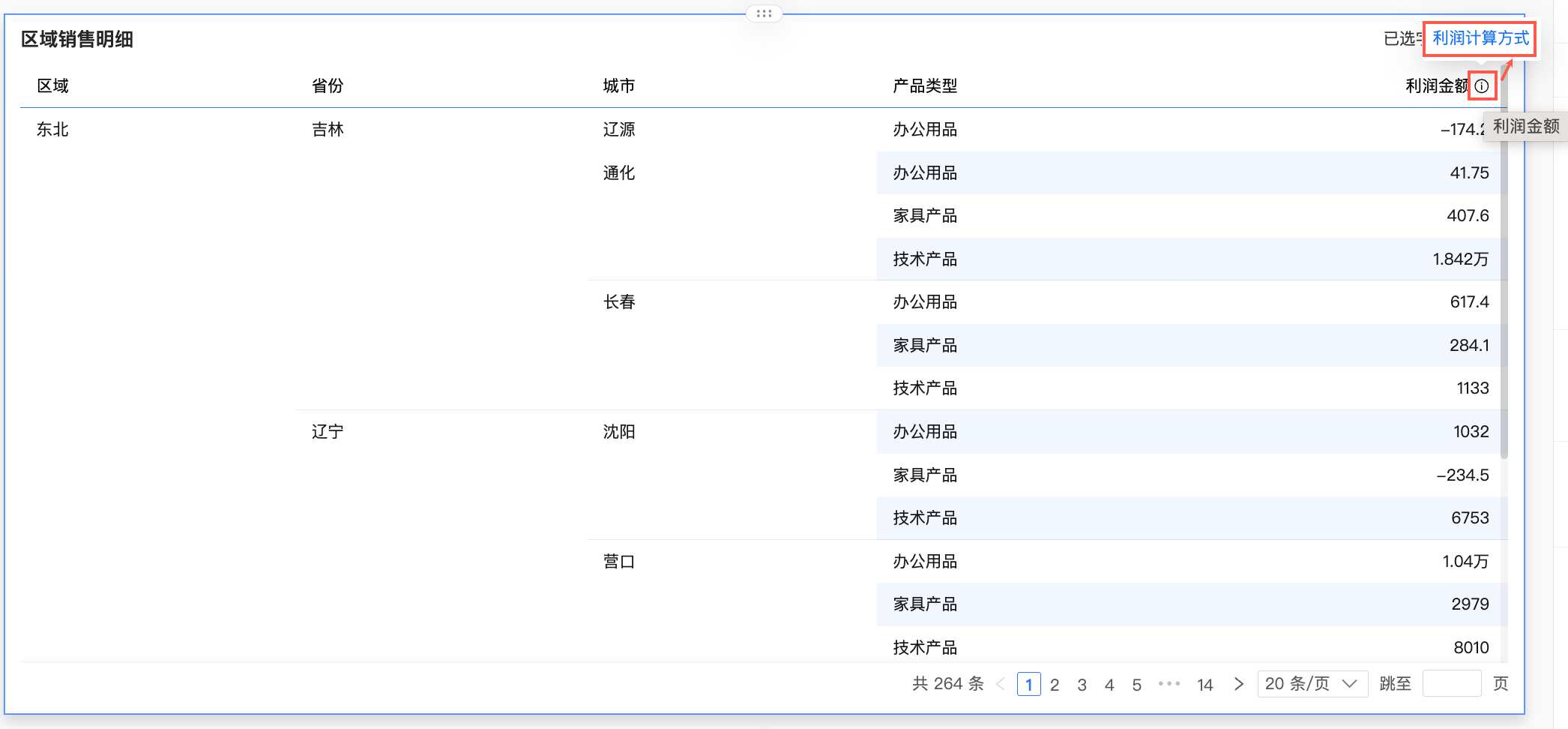

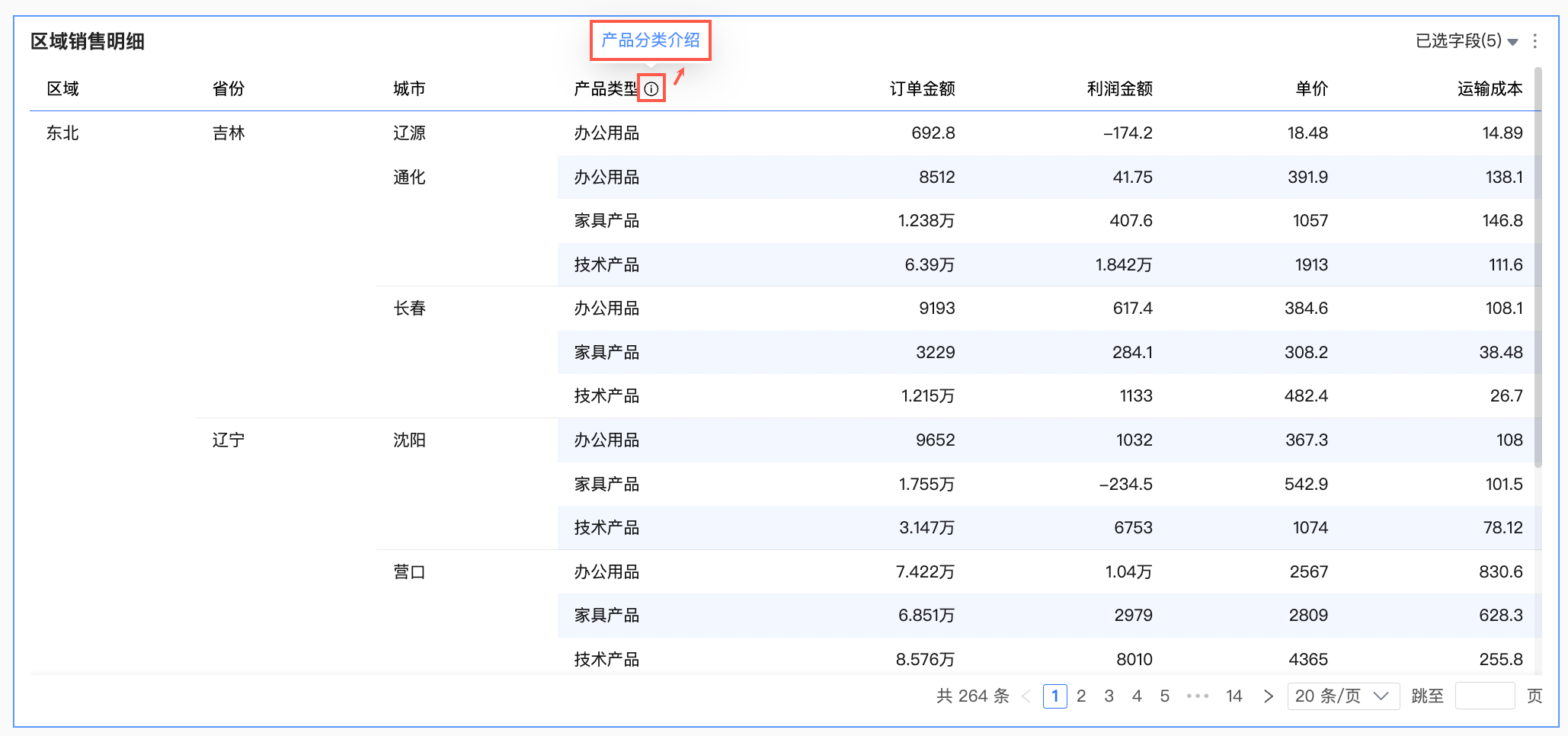

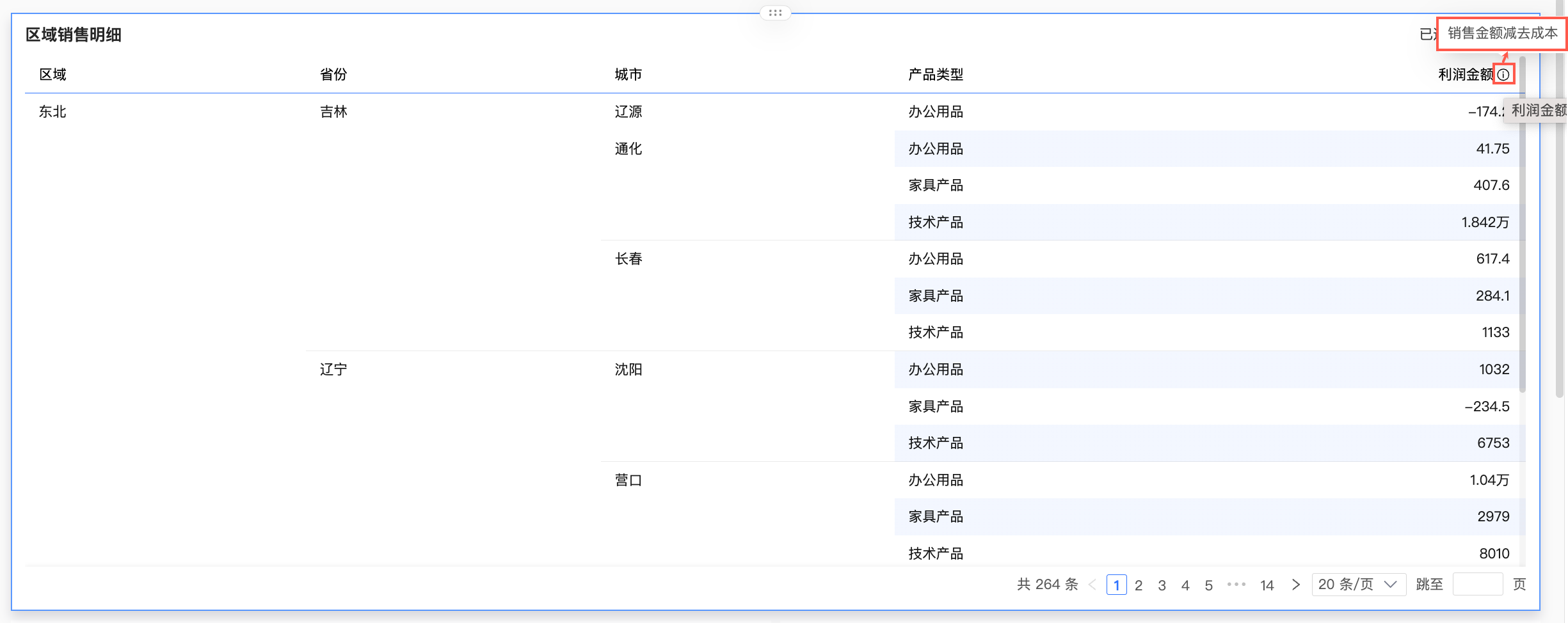

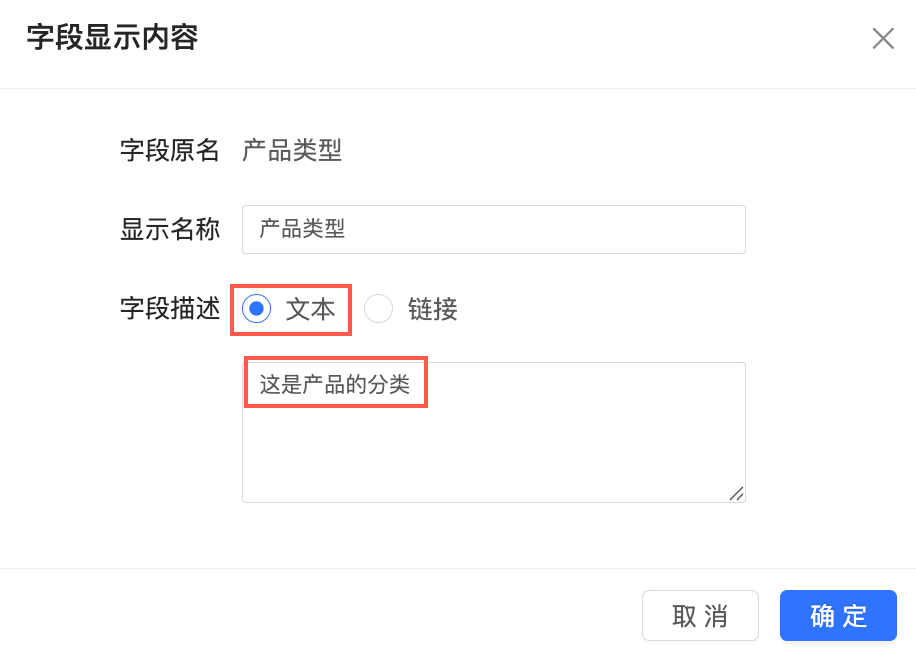

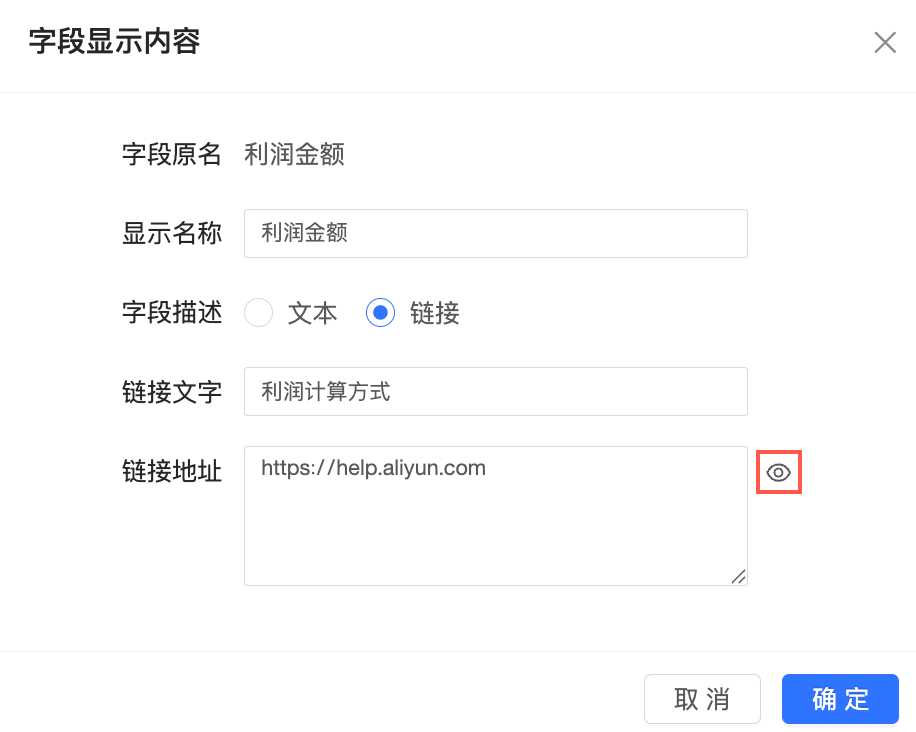

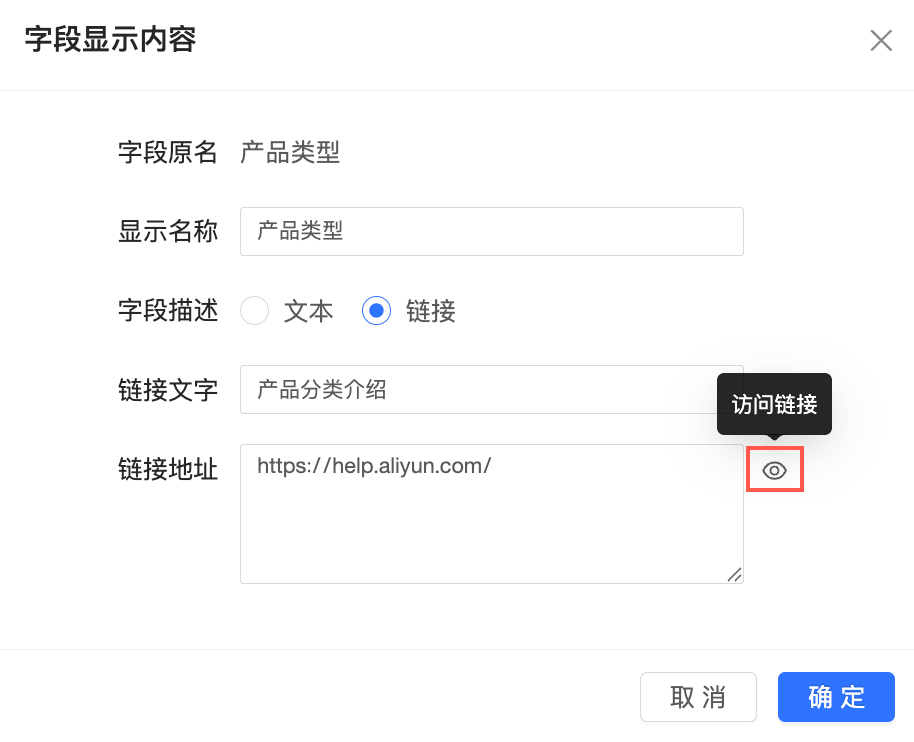

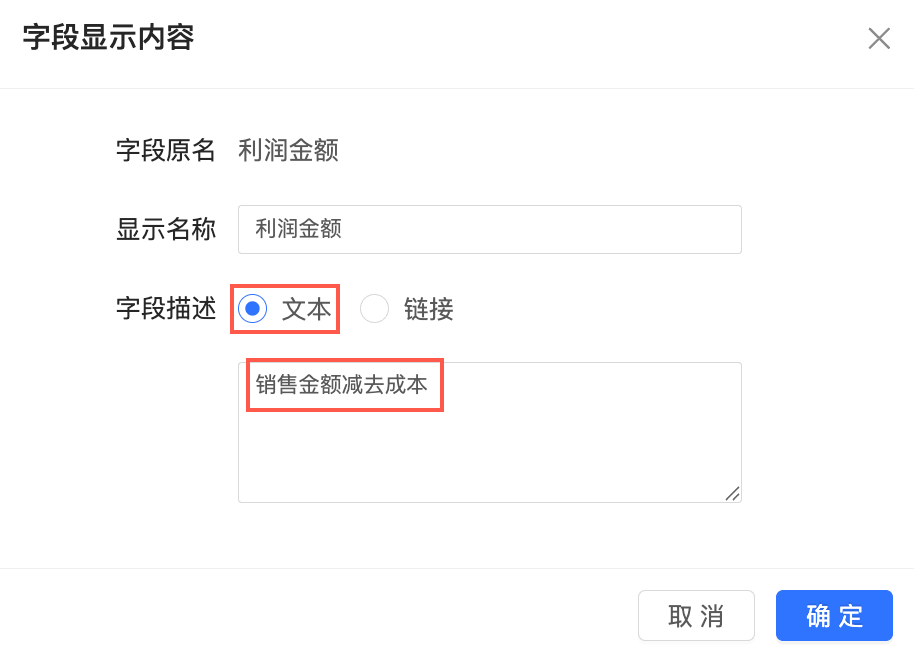

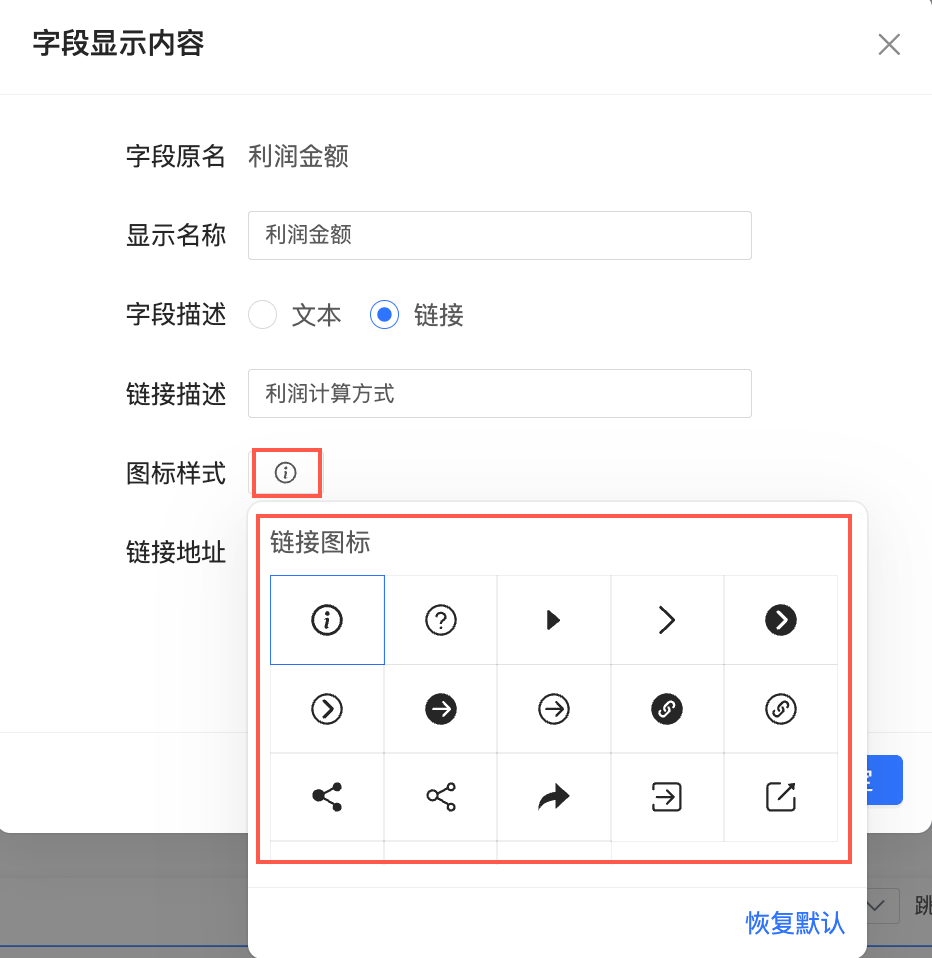

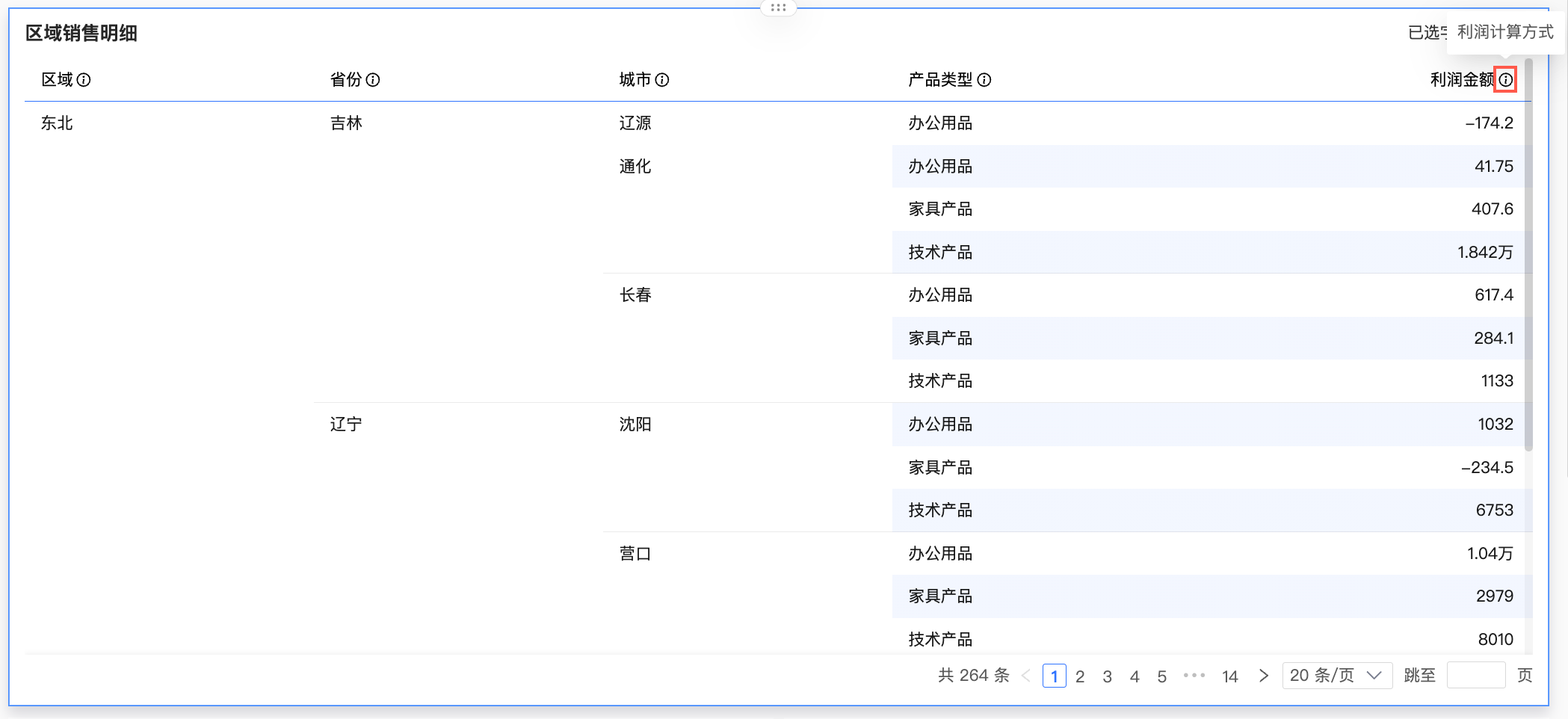

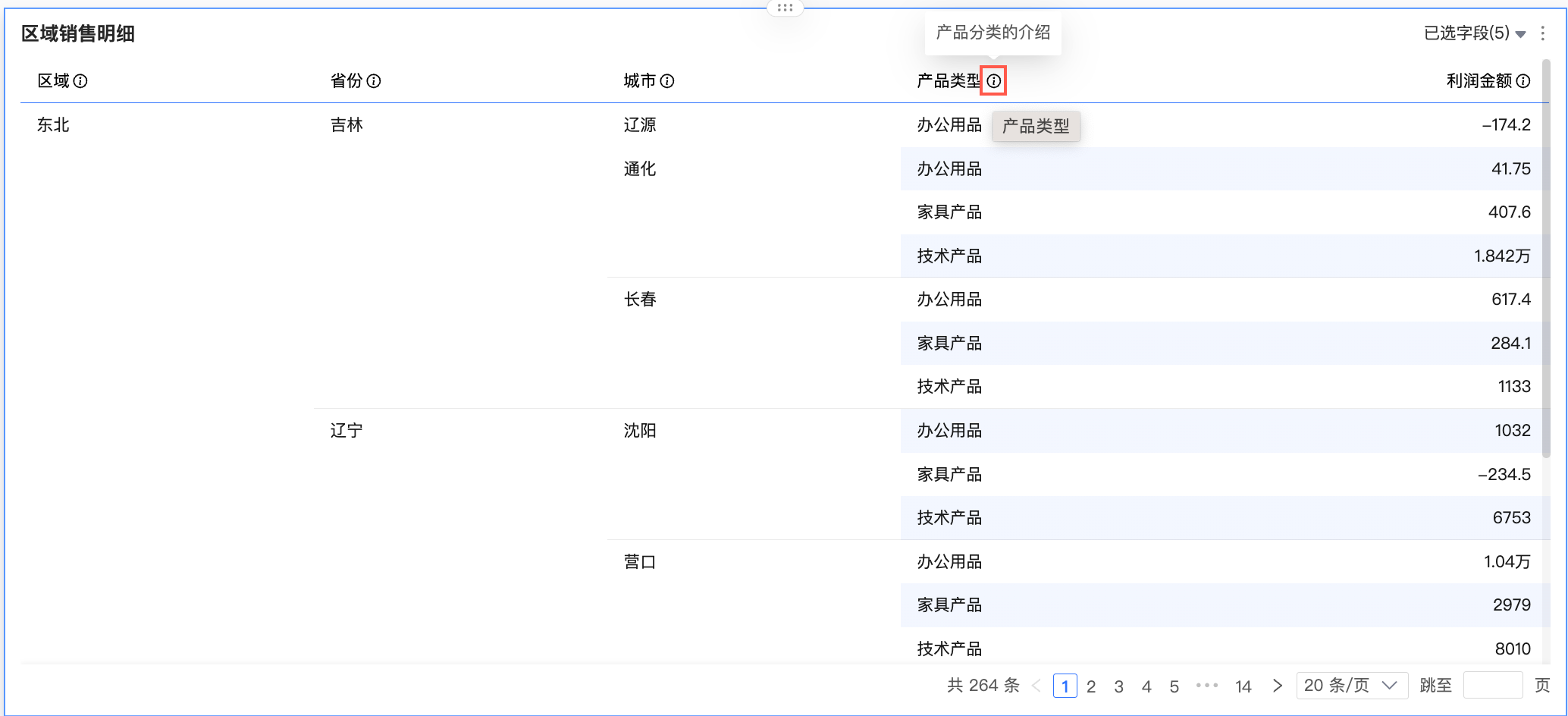

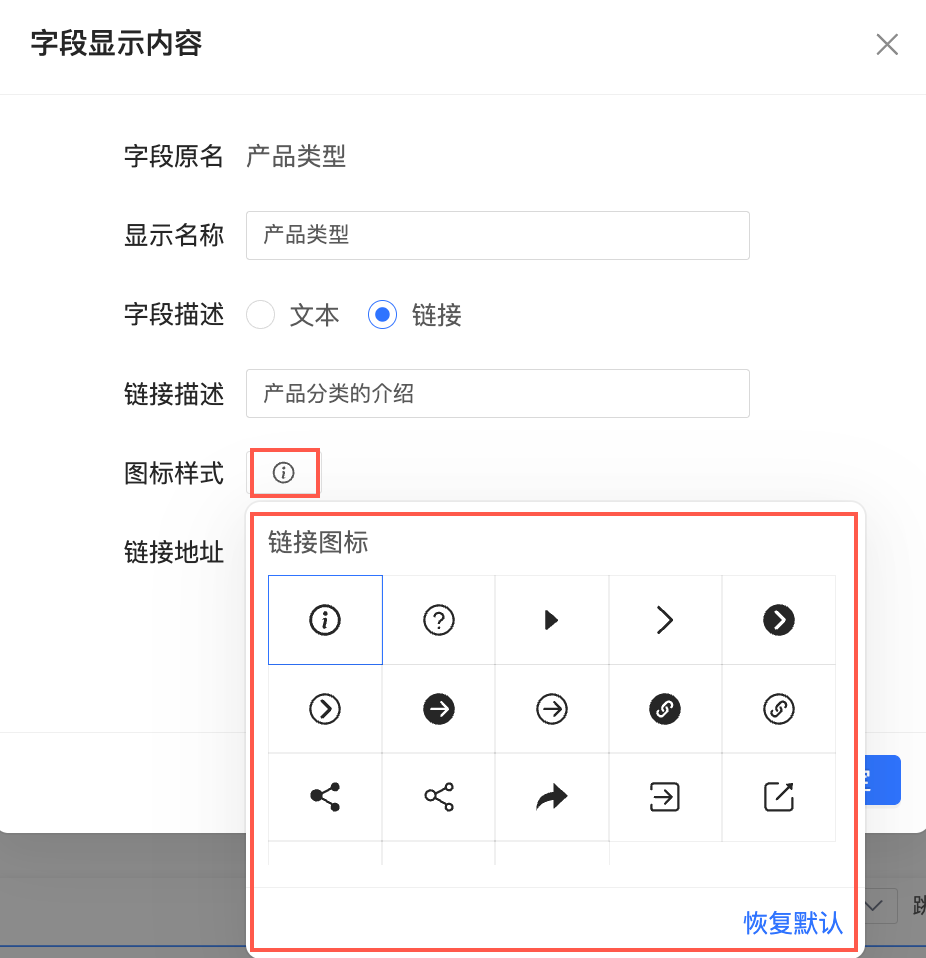

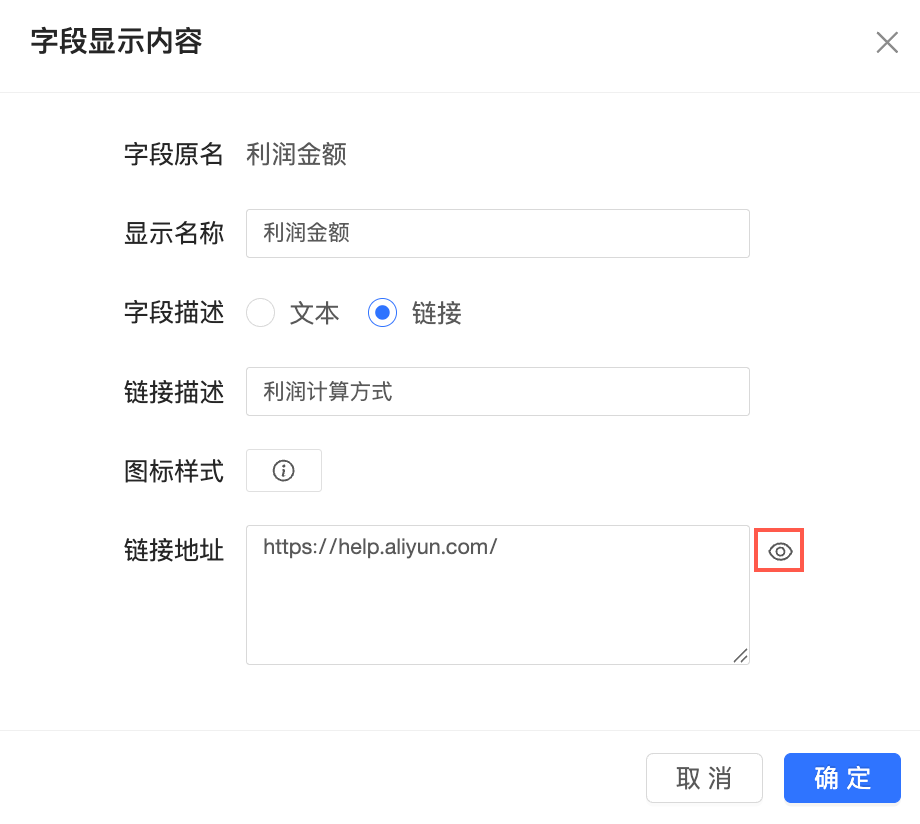

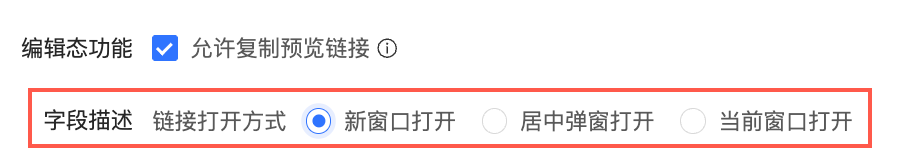

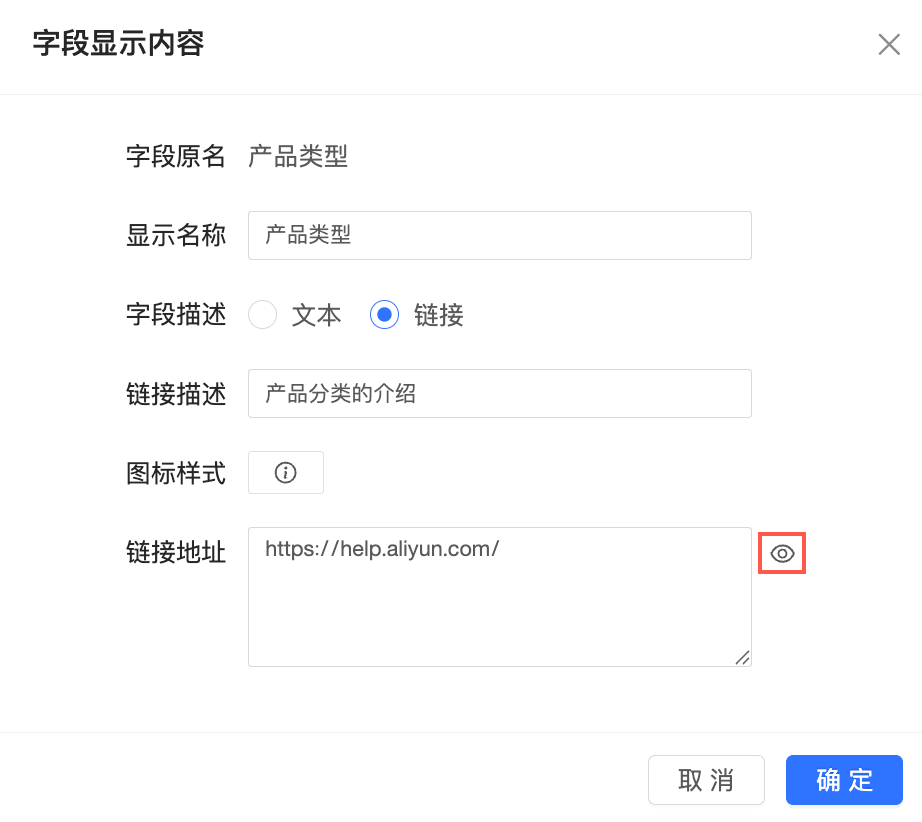

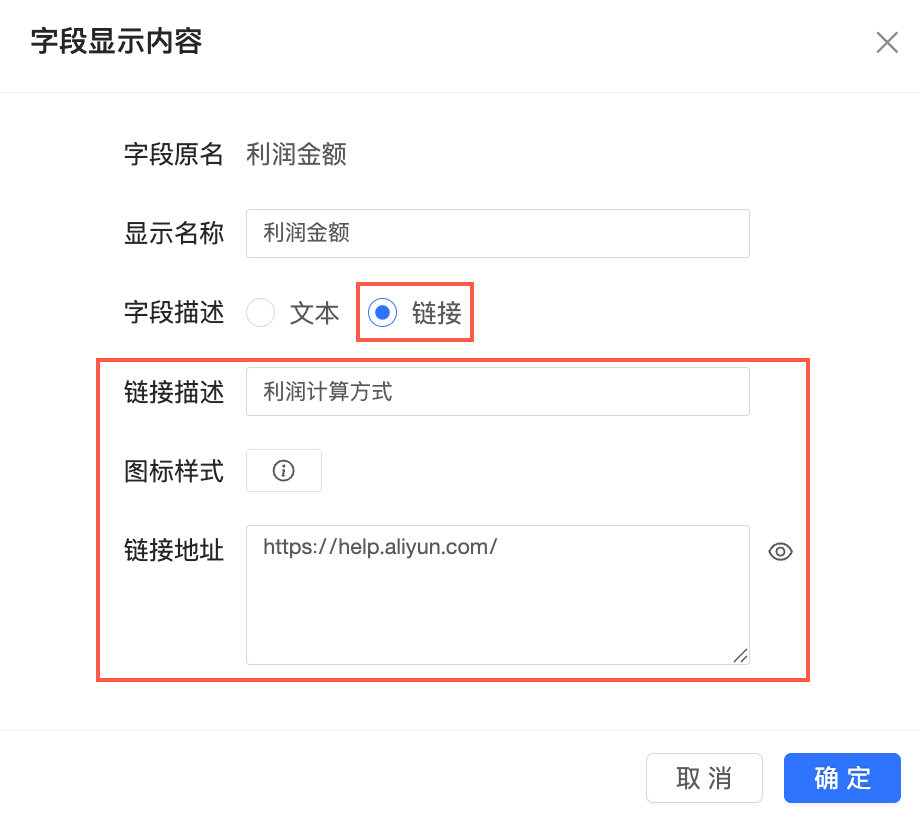

  • 字段显示内容:设置字段显示名称以及字段描述内容。

配置维度数据

文本类字段

以产品类型字段为例,配置维度字段:

  1. 将鼠标悬浮在维度字段上,单击右侧的2图标。

  2. 根据业务场景,配置维度字段:

    • 不排序

    • 升序

    • 降序

    • 自定义

      选择自定义排序时,您可以拖动目标字段至指定区域。

      自定义排序
  3. 钻取维度字段。

    将鼠标悬浮在维度字段上,单击右侧的3图标。

  4. 删除维度字段。

    将鼠标悬浮在维度字段上,单击右侧的2图标。

日期类型类字段

若您的字段类型为日期类型,则在上述维度字段配置的基础上,还可以配置日期展示格式,以订单日期(day)字段为例:

  1. 将鼠标悬浮在维度字段上,按照下图指引,配置日期展示格式。


    配置效果如下。

    日期配置
