本文为您介绍散点图的使用场景、配置样式和如何删除散点图。

前提条件

概述

散点图用于展示数据的相关性和分布关系,由X轴和Y轴两个变量组成。通过因变量(Y轴数值)随自变量(X轴数值)变化的呈现数据的大致趋势,同时支持从类别和颜色两个维度观察数据的分布情况。

散点图由Y轴/度量X轴/维度或度量类别/维度颜色/维度或度量播放轴/时间维度组成:
  • Y轴由数据的度量决定,最多选择1个度量。
  • X轴由数据的维度或度量决定,最多选择1个维度,或者选择1个度量。
  • 类别由数据的维度决定,最多选择1个维度。
  • 颜色由数据的维度或度量决定,最多选择1个维度,或者选择1个度量。

    颜色可以与X轴、Y轴、类别取值相同。

  • 播放轴由数据的维度决定,只能选择1个维度,且维度必须为日期信息。
    说明 当X轴和Y轴均选择度量字段时,才可以启用播放轴。

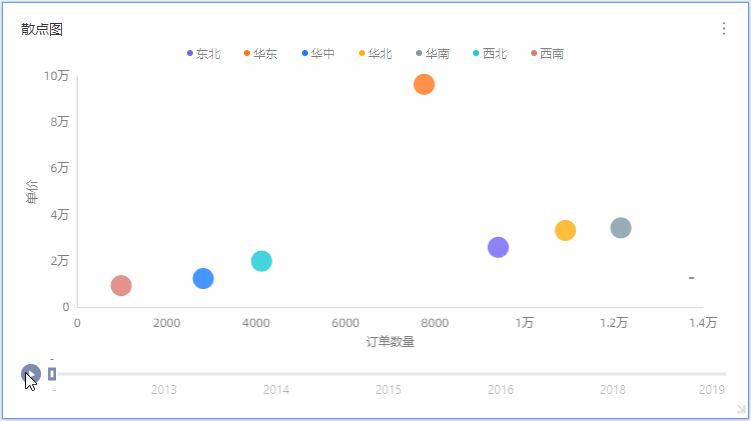

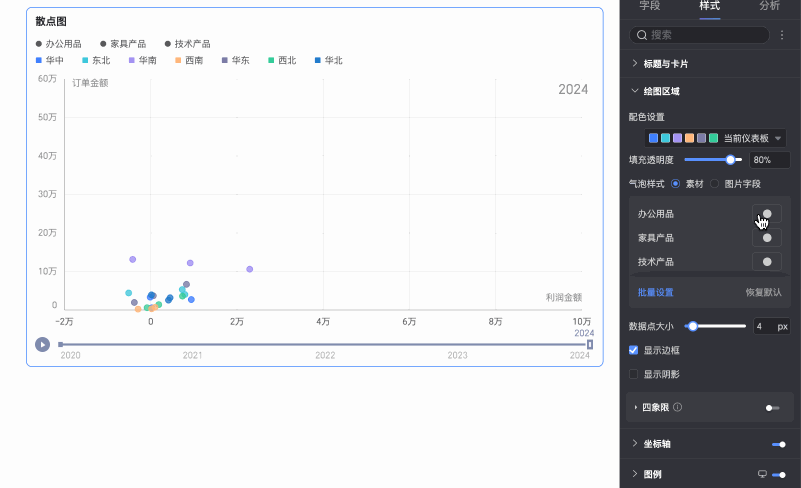

效果gif图

应用示例

company_sales_record数据集为例:
  1. 登录Quick BI控制台
  2. 单击工作空间 > 数据集
  3. 数据集管理页面,找到company_sales_record数据集,单击所在行的图标。
    说明 如果您使用的是专业版,需要您手动选择进入常规模式全屏模式。以下示例以常规模式为例。

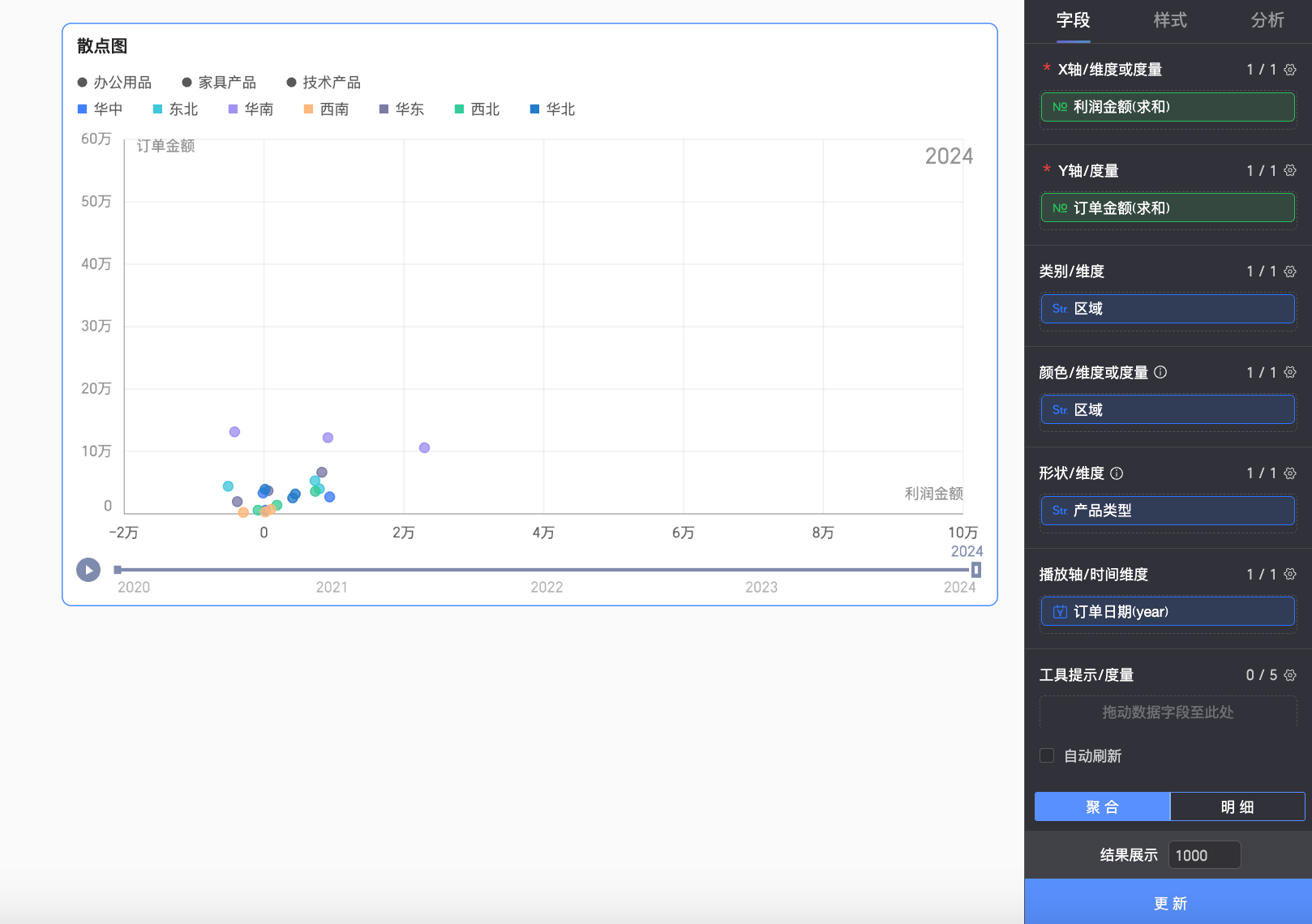

  4. 单击散点图图标,散点图的图例会自动显示在仪表板展示区。散点图图示-311
  5. 数据标签页,选择需要的维度字段和度量字段:
    • 度量列表中,找到单价,双击或拖动至Y轴/度量区域。
    • 度量列表中,找到订单数量,双击或拖动至X轴/维度或度量区域。
    • 维度列表中,找到区域,双击或拖动至类别/维度颜色/维度或度量区域。
    • 维度列表中,找到订单日期(year),双击或拖动至播放轴/时间维度区域。

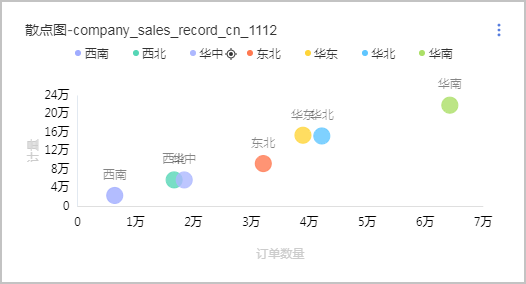

  6. 单击更新,系统自动更新图表。初级效果图-311
    • 您可以在数据页签单击右侧的1图标,调整度量字段的别名、聚合方式和数值展示格式,请参见配置图表信息
    • 您可以单击图表上1图标,动态呈现不同年份的数据情况。
  7. 样式标签页,更改图表的基础信息图表样式坐标轴功能配置系列设置

    详情请参见配置样式

  8. 高级标签页,设置图表的高级设置分析预警
    配置项 名称 说明
    高级设置 自动刷新 设置该选项后,系统自动刷新图表数据。例如,选中该选项并设置时长为5,单位选择。则每间隔5分钟,系统自动刷新该图表。
    联动 设置该选项后,单击仪表板中某个图表中的区域或字段时,仪表板中和这个图表相关的其他图表的内容会发生联动变化。具体设置请参见联动设置与展示联动效果图-311
    跳转 设置该选项后,单击仪表板中某个图表中的字段时,会跳转到与被单击部分相关联的报表。跳转包含参数跳转外部链接两种方式,参数跳转需结合全局参数使用。具体设置请参见跳转设置与展示
    分析预警 辅助线 通过辅助线可以查看当前度量值与辅助线设定值之间的差异。辅助线设定值分为固定值和计算值两种。计算值包含平均值、最大值、最小值和中位数四类。具体设置请参见辅助线
    趋势线 通过趋势线可以展示当前数据的整体发展趋势。趋势线分为智能推荐、线性、对数、指数、多项式和幂函数六种。具体设置请参见趋势线
    说明 仅当不启用播放轴时,才支持使用趋势线。
    异常检测 通过异常检测可以查看当前数据的异常数据点。具体设置请参见异常检测
    说明 异常检测功能目前处于Beta版本。
    聚类分析 聚类分析会根据X轴和Y轴的度量分布对相似度量数量进行聚类显示,开启聚类分析后颜色字段会被替换为聚类。
    说明 聚类分析功能目前处于Beta版本。
  9. 单击保存图标,保存该仪表板。

配置样式

  • 基础信息中,设置显示主标题/备注展示跳转链接
    说明 选中展示跳转链接,在链接文件中添加显示的文案,并在链接地址中填入链接URL。当您单击图表界面中的文案,可以直接跳转至需要的报表或外部链接。

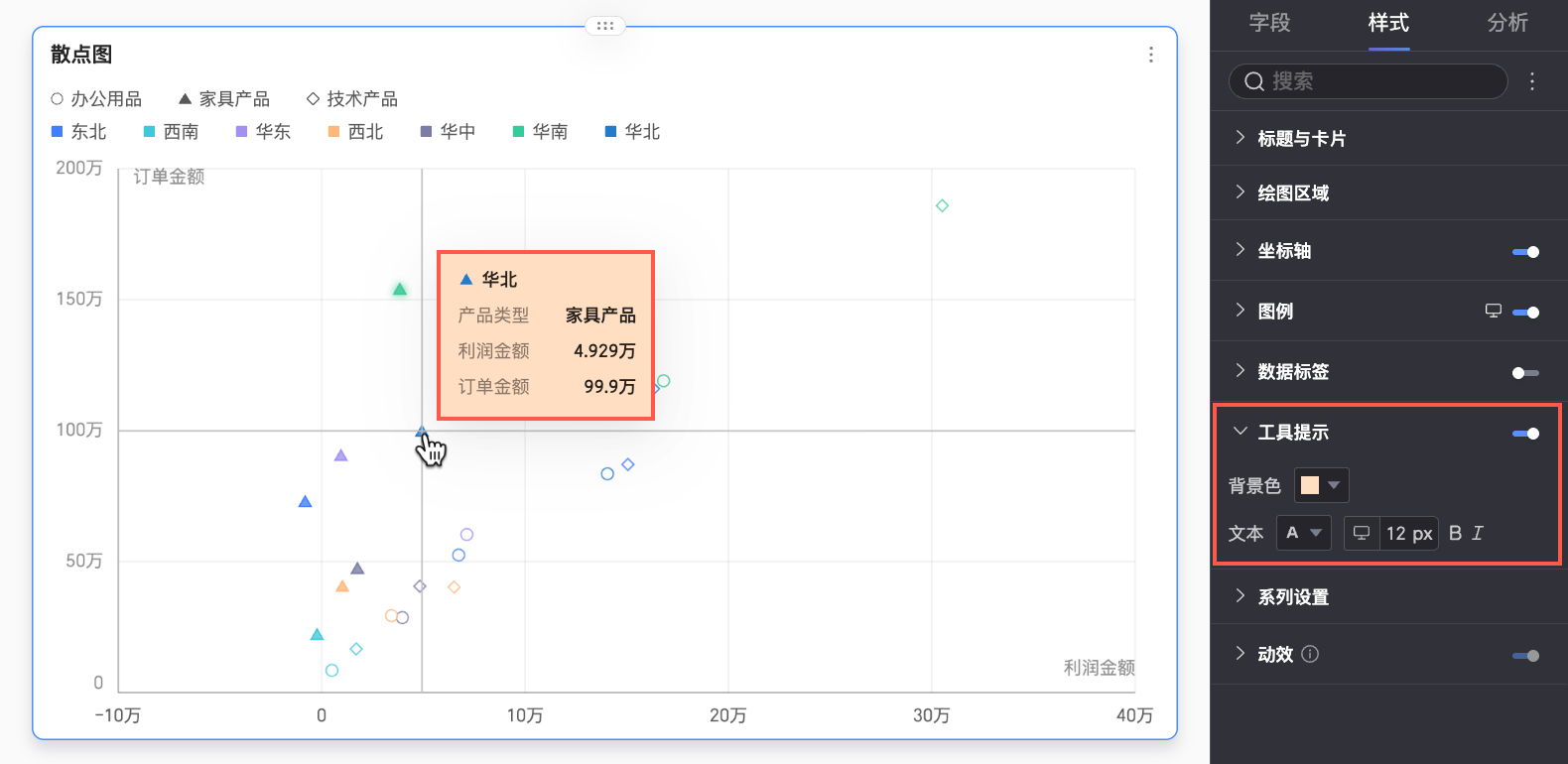

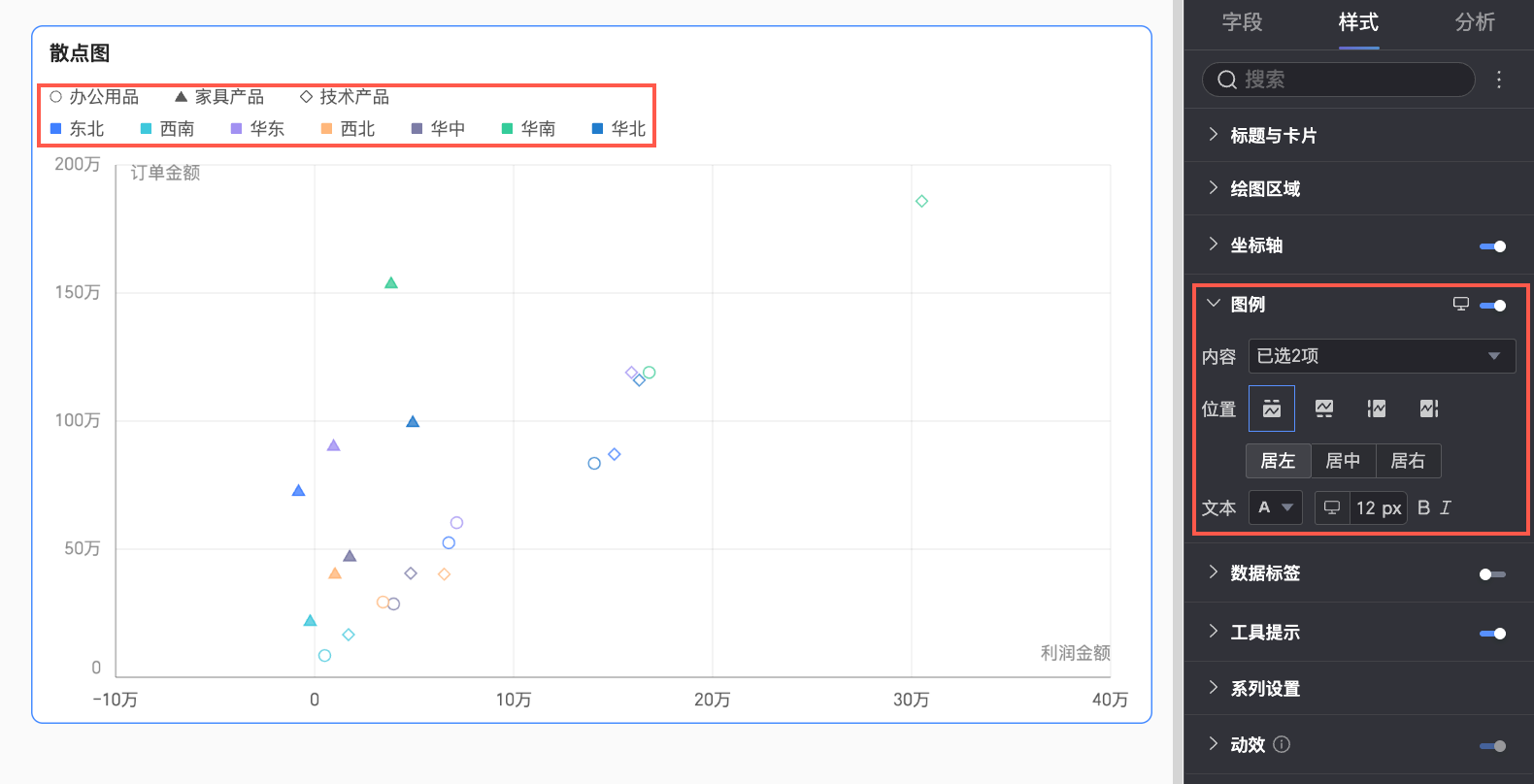

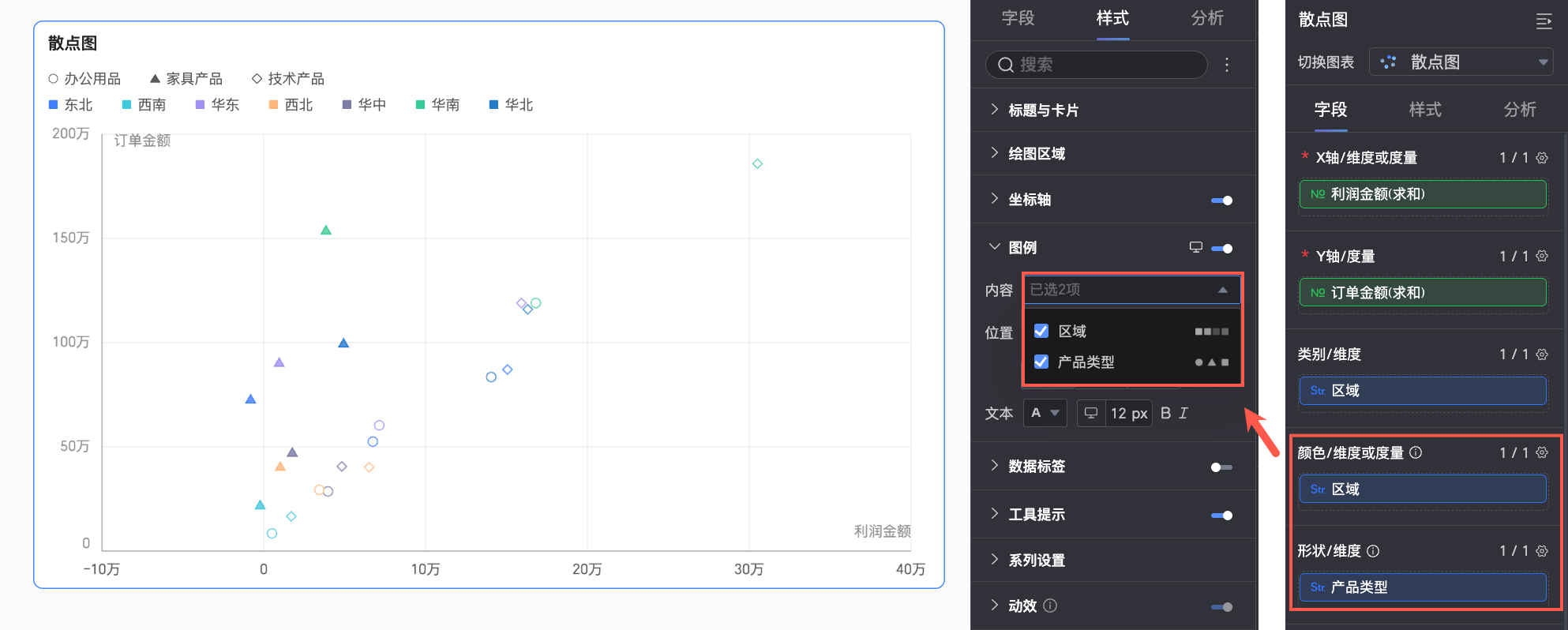

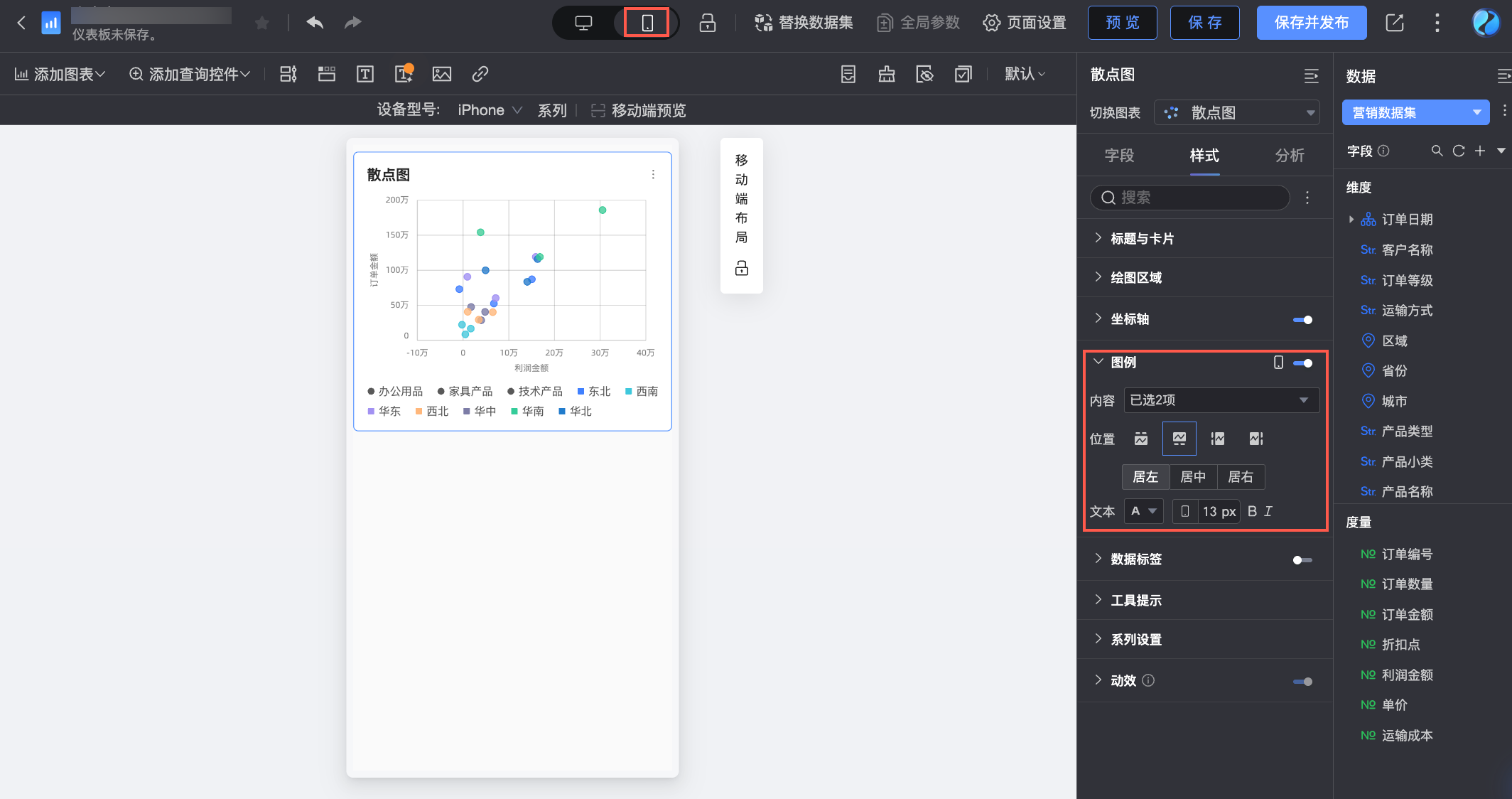

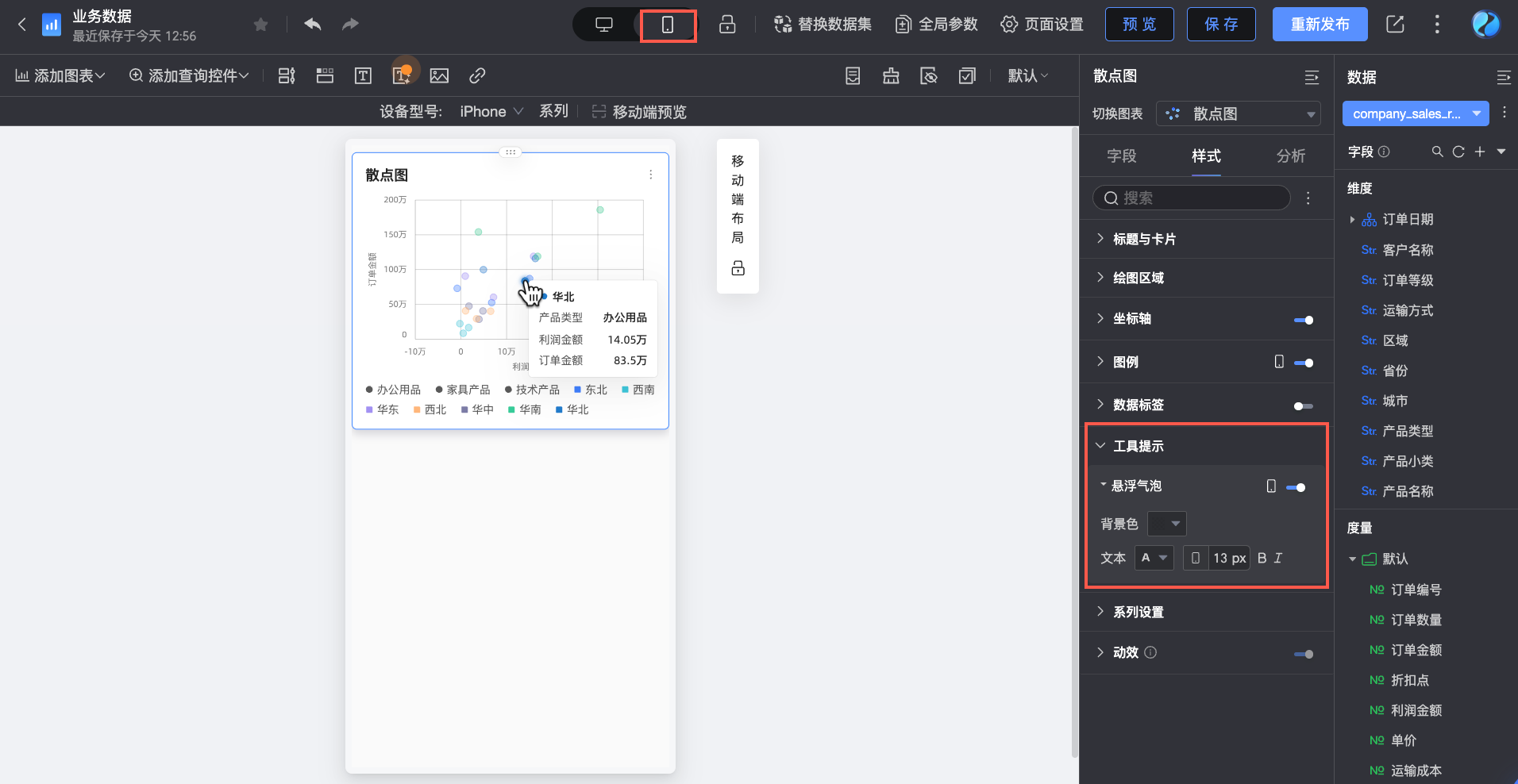

  • 图表样式中,设置显示图表标签显示图例数据点配色数据点大小1
    仅当在数据页签配置颜色/维度或度量时,图表样式中显示数据点配色

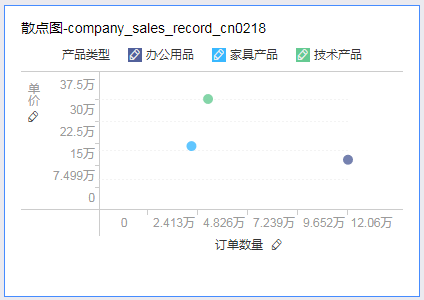

    • 颜色/维度或度量的取值选择维度字段时,可以直接选择色系,也可以根据字段项单独配色。12

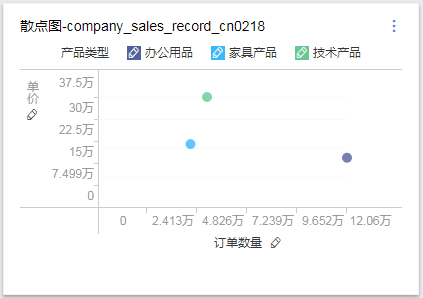

    • 颜色/维度或度量的取值选择度量字段时,需要先设置度量的取值范围和区间数,再根据区间进行配色。图表样式
  • 坐标轴中,设置坐标轴。
    名称 配置项 说明
    水平轴 轴标题 设置水平轴的标题。
    单位 设置水平轴的单位。
    最小值最大值 显示水平轴的最值。
    说明 选中自动,表示智能显示该坐标轴的最值。清除自动后,可以手动设置该坐标轴的最值。
    自动放大数值差异 在水平轴上自动放大数值差异。
    说明 选中该选项时,坐标轴的最大和最小值使用实际值。
    显示标题和单位 设置水平坐标轴上是否显示轴标题单位
    显示坐标轴 设置是否显示水平轴,包括线型、线宽和颜色。
    轴标签显示格式设置 设置水平轴的显示格式。支持自动适配自定义适配手动输入三种方式。
    显示轴标签 设置水平坐标轴上是否显示标签。显示标签-311
    显示网格线 设置水平轴上是否显示网格线,包括线型、线宽和颜色。
    显示刻度线 设置水平坐标轴上是否显示刻度线。
    垂直左轴 轴标题 设置垂直左轴的标题。
    单位 设置垂直左轴的单位。
    最小值最大值 显示垂直左轴的坐标轴最值。
    说明 选中自动,表示智能显示该坐标轴的最值。清除自动后,可以手动设置该坐标轴的最值。
    自动放大数值差异 在垂直左轴上自动放大数值差异。
    说明 选中该选项时,坐标轴的最大和最小值使用实际值。
    显示标题和单位 设置垂直左轴上是否显示轴标题单位
    显示坐标轴 设置是否显示垂直左轴,包括线型、线宽和颜色。
    轴标签显示格式设置 设置轴标签显示格式。支持自动适配自定义格式手动输入
    显示轴标签 设置垂直左轴上是否显示标签。
    显示网格线 设置垂直左轴上是否显示网格线,包括线型、线宽和颜色。
    显示刻度线 设置垂直左轴上是否显示刻度线。
    说明 仅当图表样式中选中显示双Y轴时,需要配置垂直右轴,参数配置请参见垂直左轴

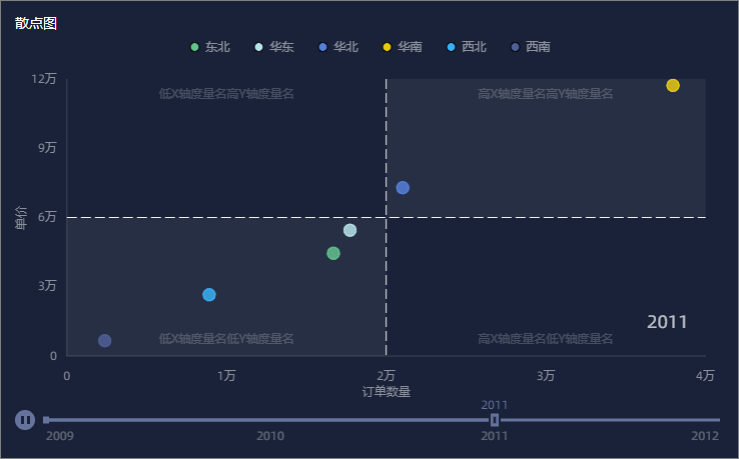

  • 功能配置中,开启四象限功能并设置图表。1
    说明 当X轴和Y轴字段的取值均为度量字段时,可以开启象限功能。
    播放轴设置中:
    • 选中页面加载时自动播放:表示当加载该报表时,图表自动播放一遍。
    • 选中循环播放:表示图表循环播放。

      您可以单击1图标停止播放。

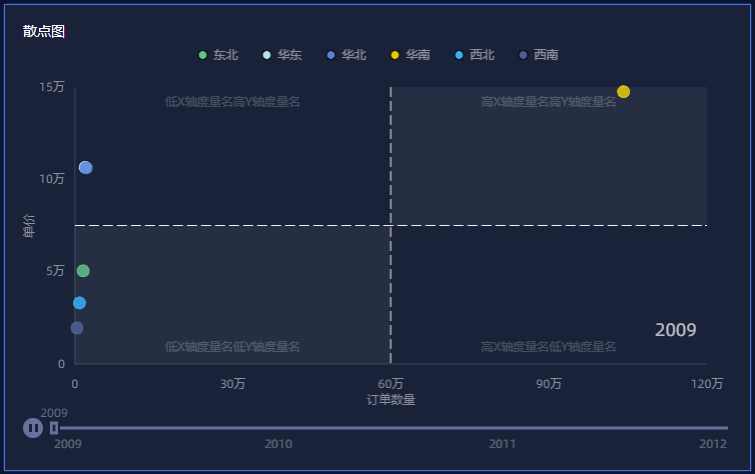

    • 选中显示当前时间值,表示在图表播放过程中,是否呈现对应的时间。1
  • 系列设置中,设置请选择系列别名
更新后的图表如下图所示。效果图-311

删除图表

  1. 单击图表右上方更多图标。
  2. 选择删除,当前图表即可被删除。
