背景层是基础平面地图的子组件，能够使用自定义的图片URL地址来设置基础平面地图的背景。与底图层不同的是，背景层使用的是本地或远程服务器上的图片，而底图层使用的是瓦片地址，两者可以配合使用。本文介绍背景层各配置项的含义。

重要

当前为v1.x版本的背景层子组件指导文档，如需查看该子组件v2.x版本的文档内容详情，请参见图片背景层（v2.x版本）。

单击子组件管理下方的背景层，进入配置面板配置背景层的样式和数据。

说明

如果子组件管理中没有背景层，说明您还未添加背景层子组件，请参见地图容器（v1.x版本）进行添加。

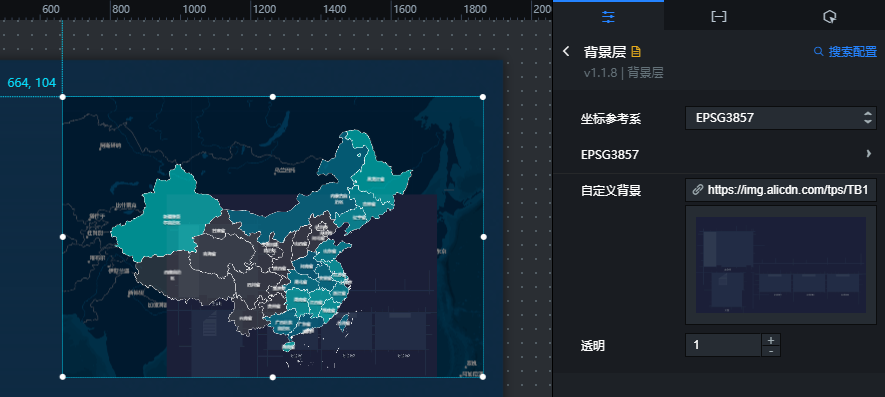

配置

搜索配置：单击配置面板右上角的搜索配置，可在搜索配置面板中输入您需要搜索的配置项名称，快速定位到该配置项，系统支持模糊匹配。详情请参见搜索资产配置。
坐标参考系：坐标参考系类别，包括EPSG3857和Simple两种类别。
- EPSG3857：是一种地图坐标系，可以通过左下角和右上角的X、Y坐标，来调整背景层的位置。其中X坐标的取值范围为[-180,180]，Y坐标的取值范围为[-90,90]。
- Simple：即常见的直角坐标系，可以通过左下角和右上角的X、Y坐标，来调整背景层的位置。其中X、Y坐标的取值范围都为[-200,200]。
自定义背景：在自定义背景区域，单击删除当前图片，再次单击重新上传本地图片。您也可以输入图片的URL地址，将远程服务器上的图片作为背景图。
对于固定缩放等级的可视化应用设计需求，用户可以自己设计地图背景，作为地图底图，增强地图美感。
透明：背景层的透明度，范围为0~1。

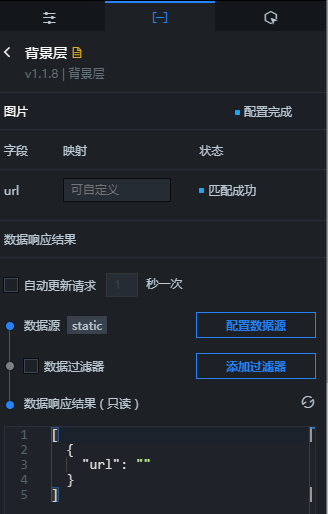

url：（可选）图片的URL地址，如果为空，则使用配置面板中配置的图片，如果不为空，则优先使用URL地址中的图片。

配置项	说明
受控模式	打开开关，资产初始化状态下不请求数据，仅通过回调ID或蓝图编辑器配置的方法发起请求数据；关闭开关，可以使用自动更新请求数据。开关默认为关闭状态。
自动更新请求	选中后可以设置动态轮询，还可以手动输入轮询的时间频次。取消选中后则不会自动更新，需要手动刷新页面，或通过蓝图编辑器和回调ID事件来触发请求更新数据。
数据源	单击配置数据源，可在设置数据源面板中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果，详情请参见配置资产数据。
数据过滤器	数据过滤器提供数据结构转换、筛选和一些简单的计算功能。单击添加过滤器，可在设置数据源面板配置数据过滤器脚本，详情请参见过滤器使用说明。
数据响应结果	展示数据请求的响应结果。当数据源发生改变时，可单击右侧的图标，实时查看数据响应结果。

此组件没有交互事件。

在蓝图编辑器配置页面，单击导入节点栏内的背景层组件，在画布中可以看到如下图所示的背景层的蓝图编辑器配置参数。背景层蓝图编辑器参数

动作

动作	说明
请求图片	重新请求服务端数据，上游数据处理节点或图层节点抛出的数据将作为参数。例如背景层配置了API数据源为`http://api.test`，传到请求图片动作的数据为`{ id: '1'}`，则最终请求接口为`http://api.test?id=1`。
导入图片	按组件绘制格式处理数据后，导入组件，重新绘制。不需要重新请求服务端数据。具体数据请参见上文的数据示例。
显示组件	显示组件，不需要参数。
隐藏组件	隐藏组件，不需要参数。
