多维度饼图（v3.0以下版本）

更新时间：
产品详情
相关技术圈
我的收藏

多维度饼图是饼图的一种，与基本饼图相比，多维度饼图支持自定义各系列的内外半径，使数据展示更富有层次感，能够更加清晰灵活地展示更多维度的数据占比情况。本文介绍多维度饼图各配置项的含义。

配置

重要

本文介绍v3.0以下版本的多维度饼图的配置项，如需查看v3.0及以上版本，请参见多维度饼图（v3.0及以上版本）。

  • 搜索配置：单击配置面板右上角的搜索配置，可在搜索配置面板中输入您需要搜索的配置项名称，快速定位到该配置项，系统支持模糊匹配。详情请参见搜索资产配置。

  • 图表尺寸：包括组件的宽度和高度，单位为px。可单击锁定长宽比按键图标锁定组件的宽高比，等比例修改组件的宽高。再次单击进行解锁，解锁后宽高比不受限制。
  • 图表位置：包括组件的横坐标和纵坐标，单位为px。横坐标为组件左上角距离页面左边界的像素距离，纵坐标为组件左上角距离页面上边界的像素距离。
  • 旋转角度：以组件的中心为中心点，进行旋转，单位为度（°）。
    • 手动输入角度值，控制组件的旋转角度。
    • 拖动圆圈旋转控制图标图标内的黑点，控制组件的旋转角度。
    • 单击左右翻转图标图标，控制组件左右翻转样式。
    • 单击上下翻转图标图标，控制组件上下翻转样式。
  • 不透明度：取值范围为0~1。为0时，图表隐藏；为1时，图表全部显示。默认为1。

  • 字体：饼图中所有文本的字体系列，默认为微软雅黑。

  • 外环颜色：饼图中最外侧圆环的颜色，请参见颜色选择器说明进行修改。外环颜色面板

  • 标签：饼图中的标签样式。

    • 标签距中心：标签与饼图中心的横向距离，取值范围为0~1。

    • 轴距距中心：标签与饼图中心的纵向距离，取值范围为0~1。若设置过小会围到圆心处。

    • 类目：标签中类目的样式，可单击眼睛图标图标控制类目的显隐。

      • 字号：类目文本的大小。

      • 颜色：类目文本的颜色。

      • 字体粗细：类目文本的字体粗细。

    • 数值：标签中数值的样式，可单击眼睛图标图标控制数值的显隐。

      • 字号：数值文本的大小。

      • 颜色：数值文本的颜色。

      • 小数点位数：数值显示的小数点位数。

      • 字体粗细：数值文本的字体粗细。数值面板

      • 真实数值：打开开关，显示数据的真实值；关闭开关，显示数据所占的百分比值。真是数值面板

  • 极轴：饼图的极坐标轴样式。极轴面板

    • 半径：极坐标轴的半径，取值为所占组件高度的比例，取值范围为0~1。

    • 网络线：极坐标轴的网格线样式，可单击眼睛图标图标控制网格线的显隐。

      颜色：网络线的颜色。

  • 图例：图表的图例样式，可单击眼睛图标图标控制图例的显隐。图例面板

    • 文本

      • 字号：图例文本的大小。

      • 颜色：图例文本的颜色。

      • 字体粗细：图例文本的字体粗细。

    • 布局

      • 左右间距：相邻图例之间左右两侧的距离，仅当有多个系列时该配置项才有效。

      • 上下间距：图例与组件上下边界的距离。

      • 位置：图例相对于组件起始坐标的位置，可选顶部居左、顶部居中、顶部居右、底部居左、底部居中和底部居右。

  • 提示框：在预览或发布页面，鼠标悬浮或单击扇形时出现的提示框的样式。单击眼睛图标图标控制提示框的显隐。

    图 1. 提示框面板提示框面板

    图 2. 提示框示例提示框示例

    • 触发动作：提示框被触发的动作，可选，包括悬浮和点击。

    • 消失延迟时间：当不满足触发条件时，提示框就会消失，此配置项设置提示框消失前延迟的时间，单位为ms。

    • 背景框样式：提示框的背景框样式。

      • 背景色：提示框的背景颜色。

      • 自定义背景框尺寸：提示框的宽度和高度，单位为px。

      • 内边距：提示框的内部边距，单位为px。

      • 水平偏移量：提示框相对鼠标箭头位置的水平偏移量，单位为px。

      • 垂直偏移量：提示框相对鼠标箭头位置的垂直偏移量，单位为px。

      • 边框颜色：提示框的边框颜色。

      • 边框粗细：提示框边框的粗细，单位为px。

    • 文本样式：提示框中文本的样式。

      • 颜色：提示框文本的颜色。

      • 字体：提示框文本的字体系列。

      • 字号：提示框文本的大小。

      • 字体粗细：提示框文本的字体粗细。

  • 数据系列：单击加号图标或垃圾桶图标图标，添加或删除一个数据系列。 数据系列面板

    • 颜色：此系列下扇形的颜色，支持颜色填充和渐变填充。

    • 内半径：此系列下扇形的内半径，取值为所占饼图半径的比例，取值范围为0~1。

    • 外半径：此系列下扇形的外半径，取值为所占饼图半径的比例，取值范围为0~1。

  • 动画：饼图的动画效果样式，可单击眼睛图标图标控制动画效果的开启或关闭。 动画面板

    • 初始动画时长：组件第一次渲染动画的时长，单位为ms。

    • 是否全部从零度开始：打开开关，组件第一次渲染动画时，从零度按顺序播放各扇形；关闭开关，组件第一次渲染动画时，从各扇形的起点同时播放动画。

    • 缓动效果：动画的缓动效果，系统提供多种常见的动画缓动效果供您选择。

    • 各系列依次动画：打开开关，各系列扇形依次按顺序播放动画；关闭开关，全部扇形同时播放动画。

    • 更新动画时长：组件数据更新时的动画时长，单位为ms。

    • 更新时是否从之前位置开始：打开开关，组件有数据更新的时候，从上一个数据的位置开始；关闭开关，组件有数据更新的时候，从0的位置开始。

数据

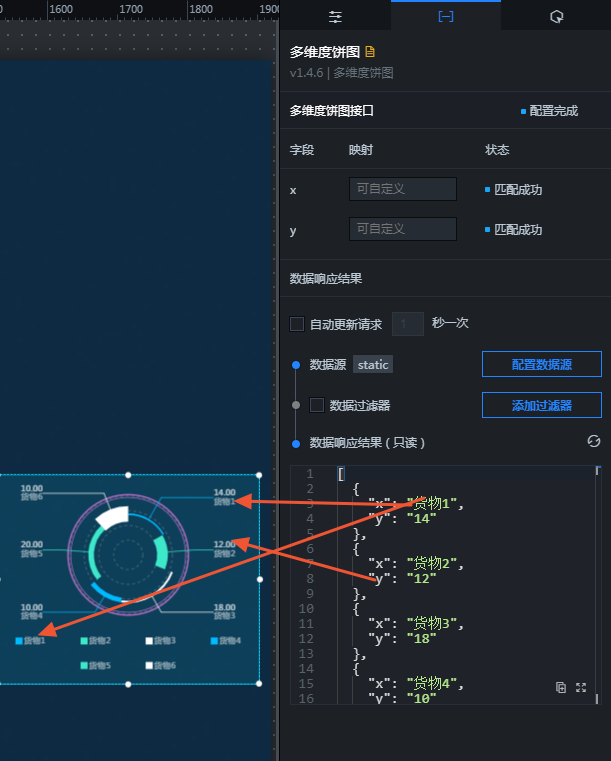

数据面板上图中的示例JSON代码如下。

[
  {
    "x": "货物1",
    "y": "14"
  },
  {
    "x": "货物2",
    "y": "12"
  },
  {
    "x": "货物3",
    "y": "18"
  },
  {
    "x": "货物4",
    "y": "10"
  },
  {
    "x": "货物5",
    "y": "20"
  },
  {
    "x": "货物6",
    "y": "10"
  }
]

  • x：各扇形的类目，对应系列的名称。

  • y：各扇形的值，决定各扇形占整个饼图的百分比。

配置项

说明

受控模式

打开开关，资产初始化状态下不请求数据，仅通过回调ID或蓝图编辑器配置的方法发起请求数据；关闭开关，可以使用自动更新请求数据。开关默认为关闭状态。

自动更新请求

选中后可以设置动态轮询，还可以手动输入轮询的时间频次。取消选中后则不会自动更新，需要手动刷新页面，或通过蓝图编辑器和回调ID事件来触发请求更新数据。

数据源

单击配置数据源，可在设置数据源面板中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果，详情请参见配置资产数据。

数据过滤器

数据过滤器提供数据结构转换、筛选和一些简单的计算功能。单击添加过滤器，可在设置数据源面板配置数据过滤器脚本，详情请参见过滤器使用说明。

数据响应结果

展示数据请求的响应结果。当数据源发生改变时，可单击右侧的刷新图标 图标，实时查看数据响应结果。

交互

选中启用，开启组件交互功能。当单击多维度饼图的扇形时，会触发数据请求，抛出回调值，动态加载不同扇形的数据。默认抛出数据中的x和y值，具体配置请参见组件回调ID配置。

蓝图编辑器交互配置

  1. 在画布编辑器页面，右键单击组件，选择导出到蓝图编辑器。
  2. 单击页面左上角的蓝图图标图标。

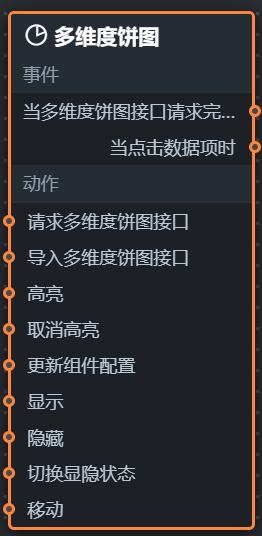

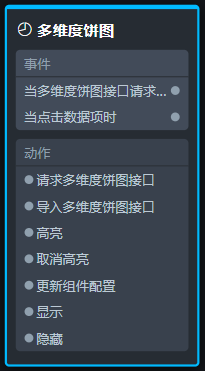

  3. 在蓝图编辑器配置页面，单击导入节点栏内的多维度饼图组件，在画布中可以看到如下图所示的多维度饼图的蓝图编辑器配置参数。节点编程面板

    • 事件

      事件

      说明

      当多维度饼图接口请求完成时

      数据接口请求返回并经过过滤器处理后抛出的事件，同时抛出处理后的JSON格式的数据。具体数据请参见上文的数据示例。

      当点击数据项时

      当单击多维度饼图的扇形时抛出的事件，同时抛出该扇形对应的数据项。

    • 动作

      动作

      说明

      请求多维度饼图接口

      重新请求服务端数据，上游数据处理节点或图层节点抛出的数据将作为参数。例如多维度饼图配置了API数据源为http://api.test，传到请求多维度饼图接口动作的数据为{ id: '1'}，则最终请求接口为http://api.test?id=1。

      导入多维度饼图接口

      按组件绘制格式处理数据后，导入组件，重新绘制。不需要重新请求服务端数据。具体数据请参见上文的数据示例。

      高亮

      高亮数据项对应的元素。参考数据示例如下。

      {
  data: {
    x: '2010/01/01' //可列举多个高亮条件，类似filter。
  },
  options: {
    style: {
      fill: 'red'
    },
    selectMode: 'single',
    cancelHighlightFirst: true
  }
}

      取消高亮

      取消数据项对应元素的高亮。参考数据示例如下。

      {
  data: {
    x: '2010/01/01'
  },
  options: {
    mode: 'single' // 当为single时，多个数据项命中时，只取消一个高亮；当为multiple时，多个数据项命中时，取消所有高亮。
  }
}

      更新组件配置

      动态更新组件的样式配置。需要先在组件的配置面板中，单击复制配置到剪贴板，获取组件配置数据。再根据需要在蓝图编辑器配置页面的数据处理节点中更改对应样式的字段值。

      显示

      显示组件，不需要参数。

      隐藏

      隐藏组件，不需要参数。

      切换显隐状态

      切换组件显示或者隐藏。参考数据示例如下。

          {
      // 显示为true，隐藏为false。
      "status": true,
      // 显示动画。
      "animationIn": {
        // 动画方式，可选fade，不填无动画。
        "animationType": "fade",
        // 显示延时，单位为ms。
        "animationDuration": 1000,
        // 显示动画函数，可选linear|easeInOutQuad|easeInOutExpo。
        "animationEasing": "linear"
      },
      // 隐藏动画。
      "animationOut": {
        // 动画方式，可选fade，不填无动画。
        "animationType": "fade",
        // 隐藏延时，单位为ms。
        "animationDuration": 1000,
        // 隐藏动画函数，可选linear|easeInOutQuad|easeInOutExpo。
        "animationEasing": "linear"
      }
    }

      移动

      将组件移动到指定位置。参考数据示例如下。

          {
      // 移动方式。绝对定位：to，相对定位：by。默认值：to。
        "positionType": "to",
      // 指定位置。x坐标，y坐标。
      "attr": {
        "x": 0,
        "y": 0
      },
      // 动画方式。
      "animation": {
        "enable": false,
        // 动画延时。
        "animationDuration": 1000,
        // 动画曲线。可选值为：linear|easeInOutQuad|easeInOutExpo。
        "animationEasing": "linear"
      }
    }
上一篇：多维度饼图（v3.0及以上版本）下一篇：指标占比饼图
