时间选择器是高级交互组件的一种,支持自定义日历的背景颜色、日历的日期时间样式以及时间格式类型等,可以根据时间查询并动态展示其他组件的数据。本文档为您介绍时间选择器各配置项的含义,帮助您快速准确地使用时间选择器组件。

配置

  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置弹出框中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索组件配置
  • 图表尺寸:包括组件的宽度和高度,单位为px。可单击锁定长宽比按键锁定组件的宽高比,等比例修改组件的宽高。再次单击进行解锁,解锁后宽高比不受限制。
  • 图表位置:包括组件的横坐标纵坐标,单位为px。横坐标为组件左上角距离页面左边界的像素距离,纵坐标为组件左上角距离页面上边界的像素距离。
  • 旋转角度:以组件的中心为中心点,进行旋转,单位为度(°)。
    • 手动输入角度值,控制组件的旋转角度。
    • 拖动圆圈旋转控制图标图标内的黑点,控制组件的旋转角度。
    • 单击左右翻转图标图标,控制组件左右翻转样式。
    • 单击上下翻转图标图标,控制组件上下翻转样式。
  • 透明度:取值范围为[0,1]。为0时,图表隐藏;为1时,图表全部显示。默认为1
  • 全局样式
    时间选择器全局样式
    • 字体:文本的字体系列,默认为微软雅黑
      说明 请选择您系统中已经安装的字体,如果您系统中没有选择的字体,组件文本会显示为默认的字体样式。
    • 输入框样式
      • 缩进:输入框内文字的缩进。
      • 背景色:输入框的背景颜色。
      • 边框样式
        • 边框圆角:边框的圆角大小,取值范围为0到360。数值为0的时候输入框为方形,数值为360时输入框为圆形。
        • 边框宽度:边框的宽度,单位为px。
        • 边框颜色:边框的颜色。
      • 文本样式
        • 字号:文本字号的大小。
        • 字体色:输入框文本的颜色。
        • 字体粗细:文本的字体粗细,默认为normal
  • 日历样式 :在预览或配置页面,单击时间选择器输入框时,显示的日历框的样式。该样式配置项在PC端生效。
    时间选择器日历样式
    • 日历框高度:日历框的高度。
    • 顶部间距:日历顶部距离输入框的距离。
    • 圆角:日历框的圆角大小,取值范围为0到360。数值为0的时候日历框为方形,数值为360时日历框为圆形。
    • 日历框背景色:日历框的背景色。
    • 顶部样式
      • 日期文本样式
        • 字号:日期文本字号的大小。
        • 字体颜色:日期文本的颜色。
        • 字体粗细:日期文本的字体粗细,默认为normal
      • 时间文本样式
        • 字号:时间文本字号的大小。
        • 字体颜色:时间文本的颜色。
        • 字体粗细:时间文本的字体粗细,默认为normal
      • 顶部高度:基于日历框高度的百分比值。
      • 上下月图标间距:上下月选择图标相对于容器之间的距离。
      • 年月选择框间距:年月两个下拉选择框相对于容器之间的距离。
      • 分割线样式
        • 颜色:顶部分割线的颜色。
        • 线宽:顶部分割线宽度的大小。
    • 主体样式
      • 分割线样式
        • 颜色:主体分割线的颜色。
        • 线宽:主体部分的分割线宽度的大小。
      • 高度:主体部分整体的高度。
    • 日期样式
      • 日期表格样式:日期表格首行的样式。
        • 背景色:日期表格的背景颜色。
        • 边框样式
          • 边框宽度:日期表格边框的宽度。
          • 边框颜色:日期表格边框的颜色。
          • 边框圆角:日期表格边框的圆角大小,取值范围为0到360。数值为0的时候边框为方形,数值为360时边框为圆形。
        • 字号:日期表格字号的大小。
      • 日期表格行列样式:日期表格具体选择行列的样式。
        • 普通样式
          • 背景色:日期表格行列的背景颜色。
          • 边框样式
            • 边框宽度:日期表格行列中边框的宽度。
            • 边框颜色:日期表格行列中边框的颜色。
            • 边框圆角:日期表格行列中边框的圆角大小,取值范围为0到360。数值为0的时候边框为方形,数值为360时边框为圆形。
          • 字体粗细:日期表格行列的字体粗细样式,默认为normal
          • 字体颜色:日期表格行列的字体颜色。
        • 悬停样式:鼠标悬停在日期表格行列上的样式。
          • 背景色:鼠标悬停在日期表格行列上时的背景颜色。
          • 边框样式
            • 边框宽度:鼠标悬停在日期表格行列上时边框的宽度。
            • 边框颜色:鼠标悬停在日期表格行列上时边框的颜色。
            • 边框圆角:鼠标悬停在日期表格行列上时边框的圆角大小,取值范围为0到360。数值为0的时候边框为方形,数值为360时边框为圆形。
          • 字体粗细:鼠标悬停在日期表格行列上时字体粗细,默认为normal
          • 字体颜色:鼠标悬停在日期表格行列上时的字体颜色。
        • 选中样式:鼠标选中某个日期表格行列时的样式。
          • 背景色:鼠标选中时日期表格行列的背景颜色。
          • 边框样式
            • 边框宽度:鼠标选中时日期表格行列的边框宽度。
            • 边框颜色:鼠标选中时日期表格行列边框的颜色。
            • 边框圆角:鼠标选中时日期表格行列边框的圆角大小,取值范围为0到360。数值为0的时候边框为方形,数值为360时边框为圆形。
          • 字体粗细:鼠标选中时日期表格行列字体粗细样式,默认为normal
          • 字体颜色:鼠标选中时日期表格行列的字体颜色。
        • 今日样式:日期表格行列中当天的样式。
          • 背景色:当日日期在表格行列的背景颜色。
          • 边框样式
            • 边框宽度:当日在日期表格行列的边框宽度。
            • 边框颜色:当日在日期表格行列边框的颜色。
            • 边框圆角:当日在日期表格行列边框的圆角大小,取值范围为0到360。数值为0的时候边框为方形,数值为360时边框为圆形。
          • 字体粗细:当日在日期表格行列字体粗细样式,默认为normal
          • 字体颜色:当日在日期表格行列的字体颜色。
        • 上下月样式:日期表格行列中除了当月之外上下月部分的显示样式。
          • 背景色:上下月日期表格行列的背景颜色。
          • 边框样式
            • 边框宽度:上下月日期表格行列的边框宽度。
            • 边框颜色:上下月日期表格行列边框的颜色。
            • 边框圆角:上下月日期表格行列边框的圆角大小,取值范围为0到360。数值为0的时候边框为方形,数值为360时边框为圆形。
          • 字体粗细:上下月日期表格行列字体粗细样式,默认为normal
          • 字体颜色:上下月日期表格行列的字体颜色。
        • 星期字体样式:日期表格首行星期字体的样式。
          • 字体颜色:日期表格首行星期字体颜色。
          • 字体粗细:日期表格首行星期字体粗细样式,默认为normal
    • 时间样式
      • 时间容器样式
        • 边框样式
          • 边框宽度:时间容器的边框宽度。
          • 边框颜色:时间容器边框的颜色。
        • 字号:时间容器的字体大小。
      • 时间行样式
        • 普通样式
          • 背景色:时间行的背景颜色。
          • 字体粗细:时间行字体粗细样式,默认为normal
          • 字体颜色:时间行字体颜色。
        • 悬停样式:鼠标悬停在时间行时候的样式。
          • 背景色:悬停时候时间行的背景颜色。
          • 字体粗细:悬停时候时间行字体粗细样式,默认为normal
          • 字体颜色:悬停时候时间行字体颜色。
        • 选择样式:选中特定时间行时候的样式。
          • 背景色:选中某一时间行时的背景颜色。
          • 字体粗细:选中某一时间行时字体粗细样式,默认为normal
          • 字体颜色:选中某一时间行时字体颜色。
    • 底部样式
      • 高度:最底部样式中高度的大小数值。
      • 底部偏移值:底部内容距离最底端的偏移距离值的大小。
      • 此刻按钮样式
        • 字号:此刻按键字号的大小。
        • 字体颜色:此刻按键的字体颜色。
        • 字体粗细:此刻按键字体粗细样式,默认为normal
        • 左侧偏移值:此刻按键距离最左侧偏移的数值大小。
        • 顶部偏移值:此刻按键距离底部最顶端偏移的数值大小。
      • 切换按键样式:切换按键包括选择时间选择时刻两种切换模式。
        • 字号:切换按键字号的大小。
        • 字体颜色:切换按键的字体颜色。
        • 字体粗细:切换按键字体粗细样式,默认为normal
        • 右侧偏移值:切换按键距离最右侧偏移的数值大小。
        • 顶部偏移值:切换按键距离底部最顶端偏移的数值大小。
      • 确定按键样式
        • 字号:确定按键字号的大小。
        • 字体颜色:确定按键的字体颜色。
        • 字体粗细:确定按键字体粗细样式,默认为normal
        • 右侧偏移值:确定按键距离最右侧偏移的数值大小。
        • 顶部偏移值:确定按键距离底部最顶端偏移的数值大小。
        • 背景颜色:确定按键的背景颜色。
        • 圆角:确定按键的圆角大小,取值范围为0到360。数值为0的时候按键边框为方形,数值为360时按键边框为圆形。
    • 年份跨度:设置日历年份前后年度跨数,取值范围为1到50年。
  • 格式设置
    时间格式类型

    时间格式类型:请参考%Y%m%d %H:%M:%S的样式自定义配置时间格式类型。

数据

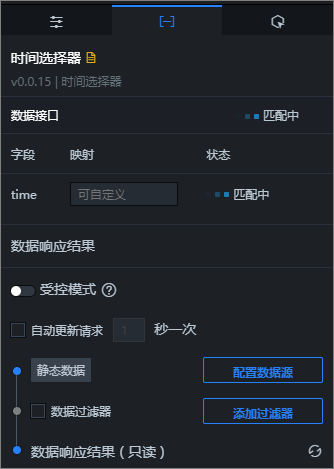

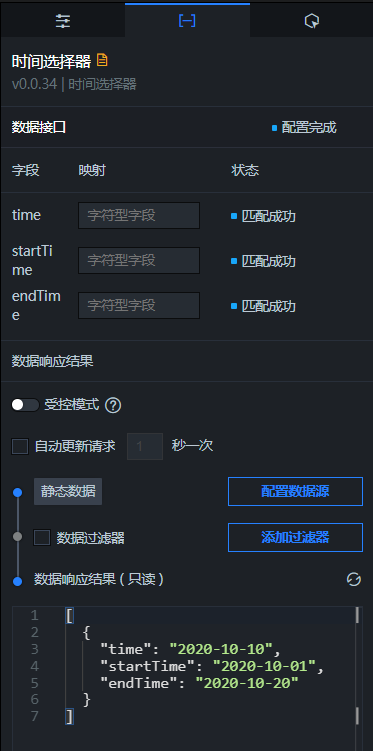

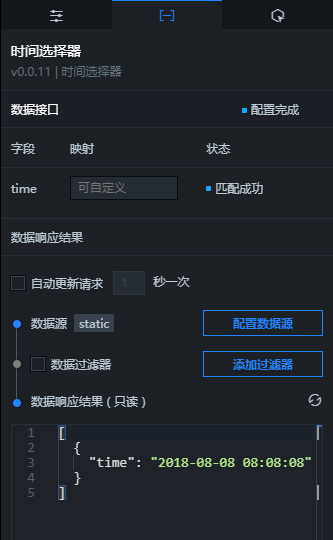

上图中的示例数据如下:

[
  {
    "time": "2018-08-08 08:08:08"
  }
]
time:默认时间值,字符串类型,具体内容样式请参考%Y%m%d %H:%M:%S
说明 如果您的数据源类型为MySQL或其他类型的数据库,并且需要使用时间选择器组件展示时间类型(DateTime、Date等)的字段,可在DataV的数据配置中使用SQL语句,将时间类型转换为字符串类型。
表 1. 配置项说明
配置项 说明
自动更新请求 勾选后可以设置动态轮询,还可以手动输入轮询的时间频次。
数据源 单击配置数据源,可在设置数据源页面中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果。详情请参见配置组件数据
数据过滤器 单击添加过滤器,可在设置数据源页面中配置数据过滤器,详情请参见组件过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标,实时查看数据响应结果。

交互

勾选时间变化响应事件右侧的启用,开启组件交互功能。时间选择器组件拥有交互配置,可改变选择器中的时间数据内容,触发数据请求,抛出回调值,然后在其他组件中配置使用。

默认抛出数据面板中配置的time值,具体配置请参考组件回调ID配置

节点编程交互配置

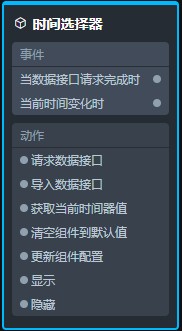

在大屏编辑页面中,单击顶部菜单栏的配置节点编程图标,进入时间选择器的节点编程配置页面。可以看到如下图所示的时间选择器的节点编程配置参数。
节点编程参数配置
  • 事件
    • 当数据接口请求完成时

      数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据可参见上文的数据示例

    • 当前时间变化时

      当前时间发生变化时抛出的事件,同时抛出该时间下对应的数据项。

  • 动作
    • 请求数据接口

      重新请求服务端数据,上游转换器或图层节点抛出的数据将作为参数。例如时间选择器配置了API数据源为http://api.test,传到请求数据接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1

    • 导入数据接口

      按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据可参见上文的数据示例

    • 获取当前时间器值

      获取当前时间选择器的值。

    • 清空组件到默认值

      表示还原到默认选中的值。

    • 更新组件配置

      动态更新组件的样式配置。需要首先在组件的配置面板中,单击复制配置到剪贴板,获取组件配置数据。再根据需要在节点编程配置页面的转换器中更改对应样式的字段值。

    • 显示

      显示组件,不需要参数。

    • 隐藏

      隐藏组件,不需要参数。
