热力图

前提条件

已创建仪表板，请参见新建仪表板。

图表概述

使用场景

多用于购物篮分析等模型中。

优势简介

可视化效果：支持配置普通热力图和极坐标热力图两种样式。

效果图示例

图表字段配置

1. 在图表右侧的字段页签，选择需要的维度字段和度量字段。

   • 在维度列表中，找到省份字段，双击或拖动X轴/维度区域。

   • 在维度列表中，找到产品类型字段，双击或拖动Y轴/维度区域。

   • 在度量列表中，找到订单金额，双击或拖动至词热力深度/度量区域。

2. 单击更新，系统自动更新图表。更新后的图表显示如下。

3. （可选）当您只需查看省份中某几个省份的数据，可以设置过滤器，筛选出需要的数据。

   更多字段过滤请参见字段过滤。

4. 自动刷新

   设置该选项后，系统自动刷新图表数据。例如，选中该选项并设置时长为5，单位选择分。则每间隔5分钟，系统自动刷新该图表。

图表样式配置

• 在标题与卡片中，配置以下信息：

  ①主标题

  ②分割线

  ③展示链接跳转

  ④备注

  ⑤尾注



  在组件容器里，配置①卡片颜色、②背景图片、③圆角和④卡片内间距。

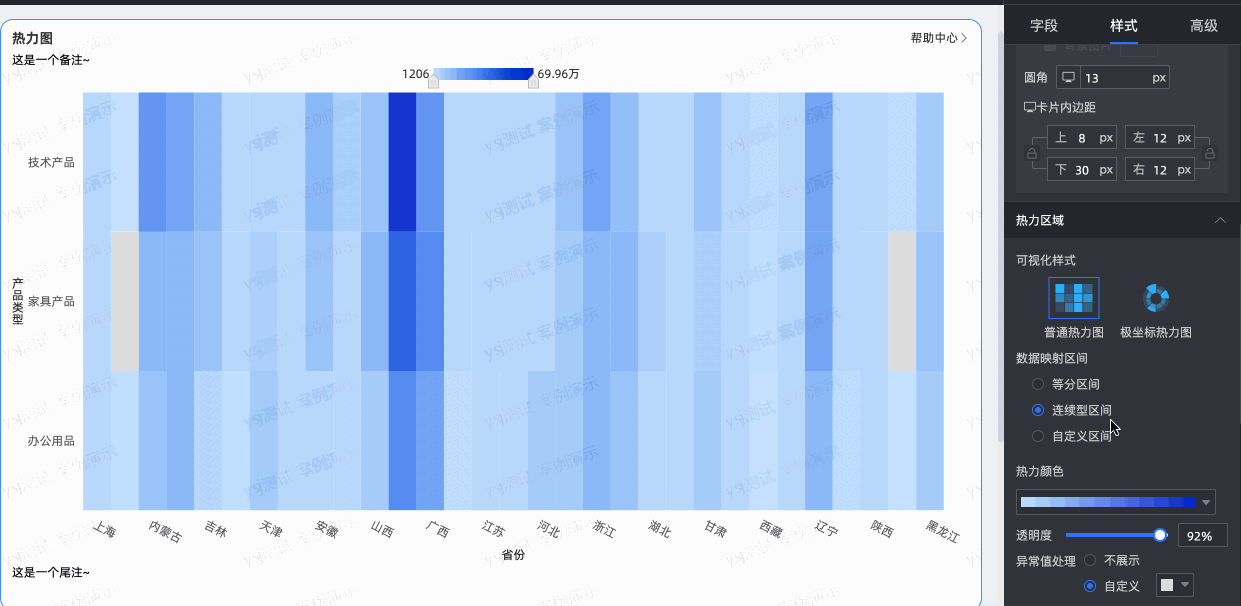

• 在热力区域中，配置可视化样式、数据映射区间、热力颜色和透明度等。

  • 可视化样式支持配置普通热力图和极坐标热力图两种样式。

  • 数据映射区间支持配置等分区间、连续型区间和自定义区间三种方式。

  • 热力颜色支持配置序列渐变和分离渐变。

  • 透明度支持配置透明度范围为0%-100%。

  • 异常值处理支持配置不展示或自定义设置异常值的显示。

• 在数据标签中，设置是否显示数据标签。

• 在图例中，设置图例的位置和格式。

• 在坐标轴中，设置坐标轴样式。

  名称	配置项	说明
  X轴	轴标题	设置X轴的标题。
  	单位	设置X轴的单位。
  	X轴位置	设置X轴位置为图表上方或图表下方。
  	显示标题和单位	设置X坐标轴上是否显示轴标题和单位。
  	显示坐标轴	设置X轴是否显示坐标轴。
  	显示轴标签	设置X轴是否显示轴标签。
  	显示刻度线	设置X坐标轴上是否显示刻度线。
  左Y轴	轴标题	设置左Y轴的标题。
  	单位	设置左Y轴的单位。
  	显示标题和单位	设置Y坐标轴上是否显示轴标题和单位。
  	显示坐标轴	设置左Y轴是否显示坐标轴。
  	显示轴标签	设置左Y轴是否显示轴标签。
  	显示刻度线	设置左Y坐标轴上是否显示刻度线。

图表高级配置
