线图

更新时间:2025-03-27 02:25:00

线图适用于分析数据随时间变化的趋势。例如,分析商品销量随时间的变化,预测未来的销售情况。本文为您介绍如何为线图添加数据并配置样式。

前提条件

已创建仪表板,请参见新建仪表板

图表概述

使用场景

  • 趋势类组件可以显示随时间(根据常用比例设置)而变化的连续数据,因此非常适用于显示在相等时间间隔下数据的趋势。

  • 在折线图中,可以得出数据随时间变化的结论,例如数据随时间递增、数据随时间递减、数据是否呈现周期性变化、数据称指数性增长等,也可以进行多条折线图的对比。

优势简介

  • 计算能力:一键配置同环比、累计计算,智能辅助线、趋势线、预测走势、异常点检测、波动分析。

  • 可视化效果:支持曲线图、折线图效果,可显示标签、图例、缩略轴等配置。

  • 数据对比标注能力:支持对数据进行同期对比、并进行数值标注。

效果图示例


图表字段配置

  1. 字段标签页,选择需要的维度字段和度量字段:

    • 维度列表中,找到产品类型,双击或拖拽至类别轴/维度区域。

    • 度量列表中,找到利润金额单价,依次双击或拖拽至值轴/度量区域。

    说明

    设置自动刷新,系统自动刷新图表数据,您可以按照业务需要设置。

  2. 单击更新,系统自动更新图表。


  3. (可选)您可以选择在拆分/维度中继续添加维度字段,以通过分面模式更直观地展示不同维值下的数据趋势。

    说明

    仅支持添加一个拆分维度字段,且分面模式存在如下功能限制。

    • 字段:对于拆分/维度中的字段,其高级计算功能仅支持配置 topN、无。

    • 样式:坐标轴不支持设置显示双 Y 轴;辅助展示不支持设置缩略轴。

    • 分析:仅支持设置数据交互,不支持高级设置、分析预警、标注、智能洞察。


图表样式配置

下面为您介绍图表的样式配置,图表通用的样式配置请参见配置图表标题区

绘图区域

绘图区域中,设置线图样式。


图表配置项

配置项说明

图表配置项

配置项说明

配色设置

为线条配色,您可以使用系统配色方案,或自定义配色。111

可视化图表切换

设置图表类型,支持线图、面积图、堆积面积图、百分比堆叠面积图

线条类型

支持曲线直线

线条样式

设置线条的样式及粗细。

显示标记点

设置标记点的形状。


空值处理

支持设置直接跨过、置为0,不断开线条断开三种方式。

移动端默认选中

设置选中后,默认选中项支持选择全局最后一个维值指定系列最后一个维值

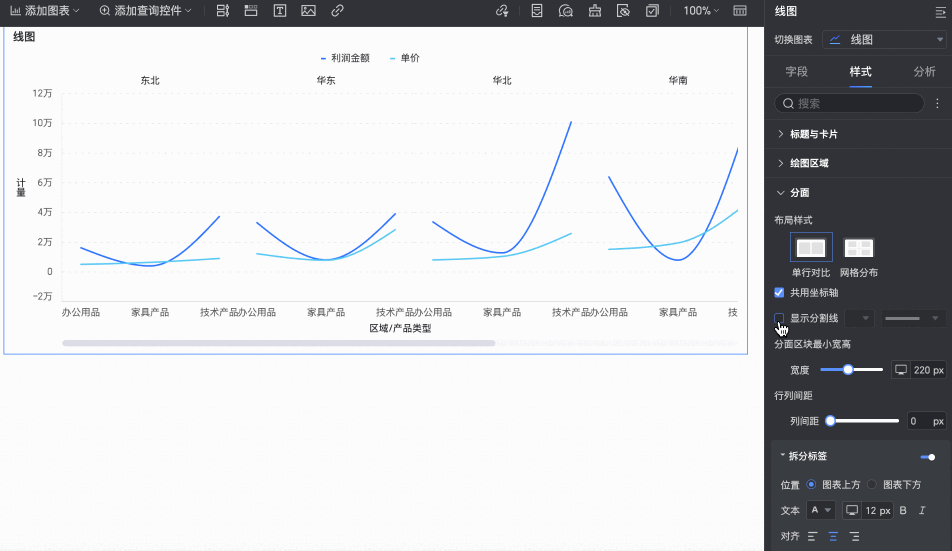

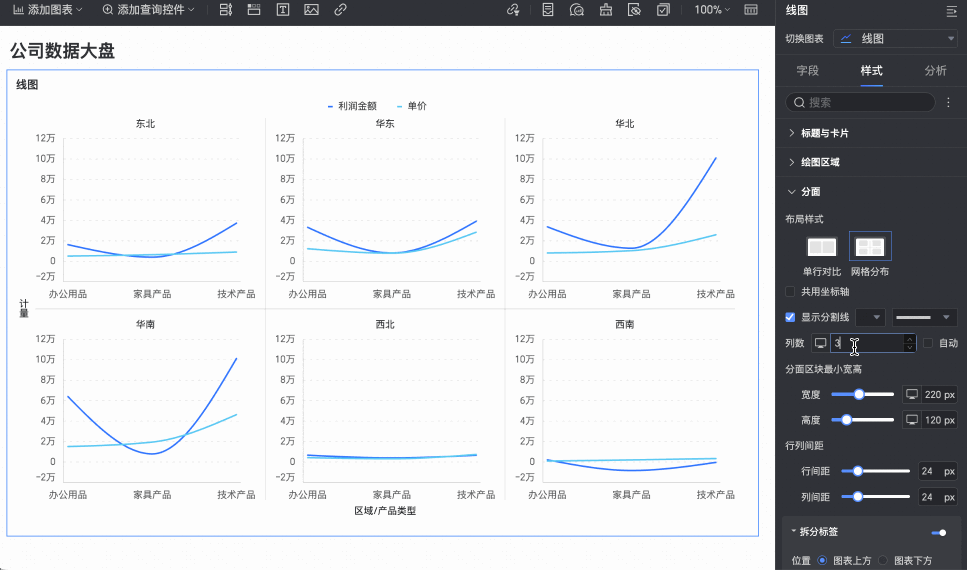

分面

分面模式下,在分面中,设置图表排列的布局及样式。

说明

仅当拆分/维度中配置了相关字段时,分面模式才生效。


图表配置项

说明

图表配置项

说明

布局样式

设置图表排列布局,支持单列对比网络分布两种模式。

共用坐标轴

设置图表是否需要共用同一坐标轴。

111

显示分割线

设置在图表与图表之间是否显示分割线。

当设置为显示状态,您可以进一步配置分割线的颜色及样式。111

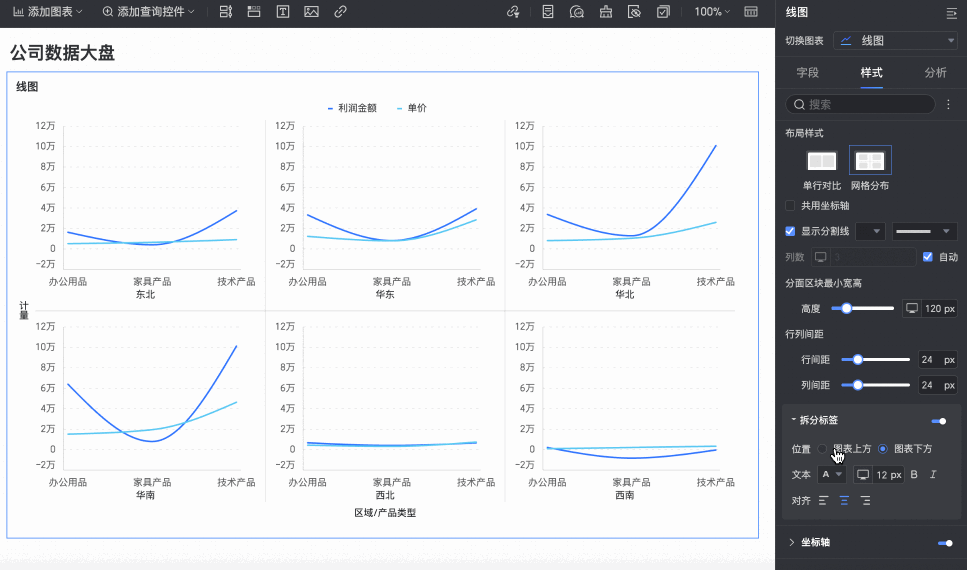

列数

当布局样式选择为网络分布时,支持设置图表排列的列数。

默认为自动,您也可以根据实际需求自定义列数。111

说明
  • PC 端和移动端的排列列数需分别配置,您可以通过当前页面上方image切换配置的终端。

  • PC 端列数可配置范围为 1-6;移动端为 1-3。

分面区块最小宽高

设置每个图表的最小宽高,不同布局样式下支持配置的信息不同。

  • 单行对比、网格分布下开启自动列数:仅支持配置分面区块的最小宽度。

  • 网格分布下开启自定义列数:支持配置分面区块的最小宽度及高度。

行列间距

设置各图表间的行列间距。不同布局样式下支持配置的信息不同。

  • 单行对比:仅支持配置图表之间的列间距。

  • 网络分布:支持配置图表之间的行间距、列间距。

拆分标签

位置

设置维值标签的显示位置,支持设置在图表上方图表下方111

文本

设置维值标签的字体颜色及样式。111

对齐

设置维值标签的对齐方式。

坐标轴

坐标轴中,设置坐标轴样式,默认选中显示坐标轴。

您可以勾选显示双Y,仅当添加的度量个数≥2个时,设置的双Y轴才生效。选中该选项,则在坐标轴区域会出现Y


名称

配置项

说明

名称

配置项

说明

X

显示X

设置是否显示X轴。

显示标题和单位

设置X坐标轴上是否显示轴标题单位

显示轴标签

设置X轴上是否显示标签,以及轴标签显示规则、文本样式

展示内容

设置展示内容为部分或全部维度。


显示刻度线

设置X轴上是否显示刻度线。

显示坐标轴

设置是否显示X轴,包括线型、线宽和颜色。

显示轴标签

设置X轴上是否显示标签。

显示网格线

设置X轴上是否显示网格线,包括线型、线宽和颜色。

Y

Y轴刻度翻转

您可以设置翻转Y轴刻度值。


显示左Y

设置是否显示左Y轴。

显示标题和单位

设置是否显示轴标题单位

显示轴标签

设置左Y轴上是否显示标签,以及标签与刻度范围、轴标签显示格式设置。

显示刻度线

设置左Y轴上是否显示刻度线。

显示坐标轴

设置是否显示左Y轴,包括线型、线宽和颜色。

显示网格线

设置左Y轴上是否显示网格线,包括线型、线宽和颜色。

轴值范围与间隔

  • 支持自动与手动设置左Y轴标签与刻度范围的最大值/最小值

  • 支持设置自定义间隔按步长或按等分数量。


说明

仅当选中显示双Y时,需要配置Y,参数配置同Y

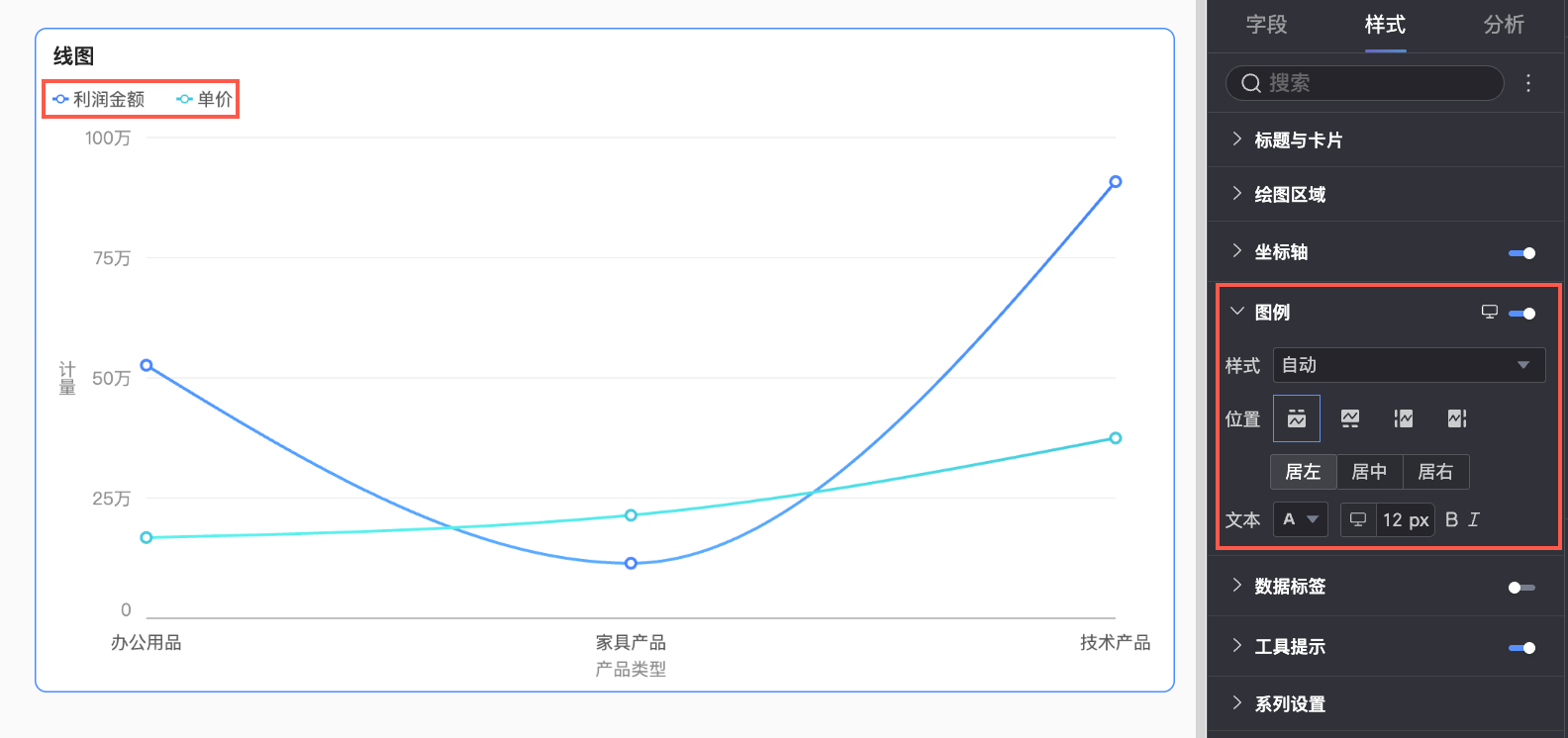

图例

图例中,设置是否显示图例及图例样式。

  • PC端配置


    图表配置项

    配置项说明

    图表配置项

    配置项说明

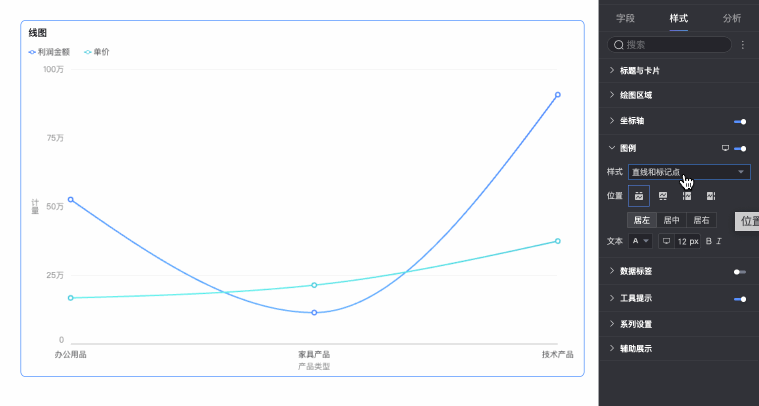

    位置

    设置图例显示位置,支持以下四种图例呈现方式。


    文本

    设置图例文本样式。

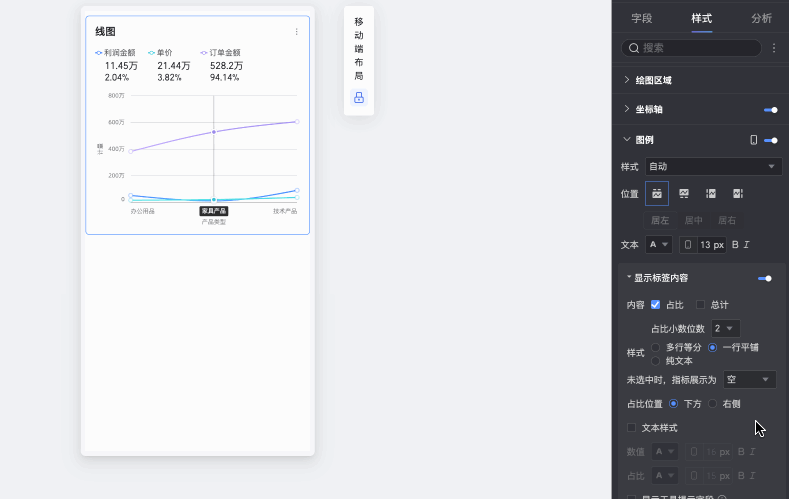

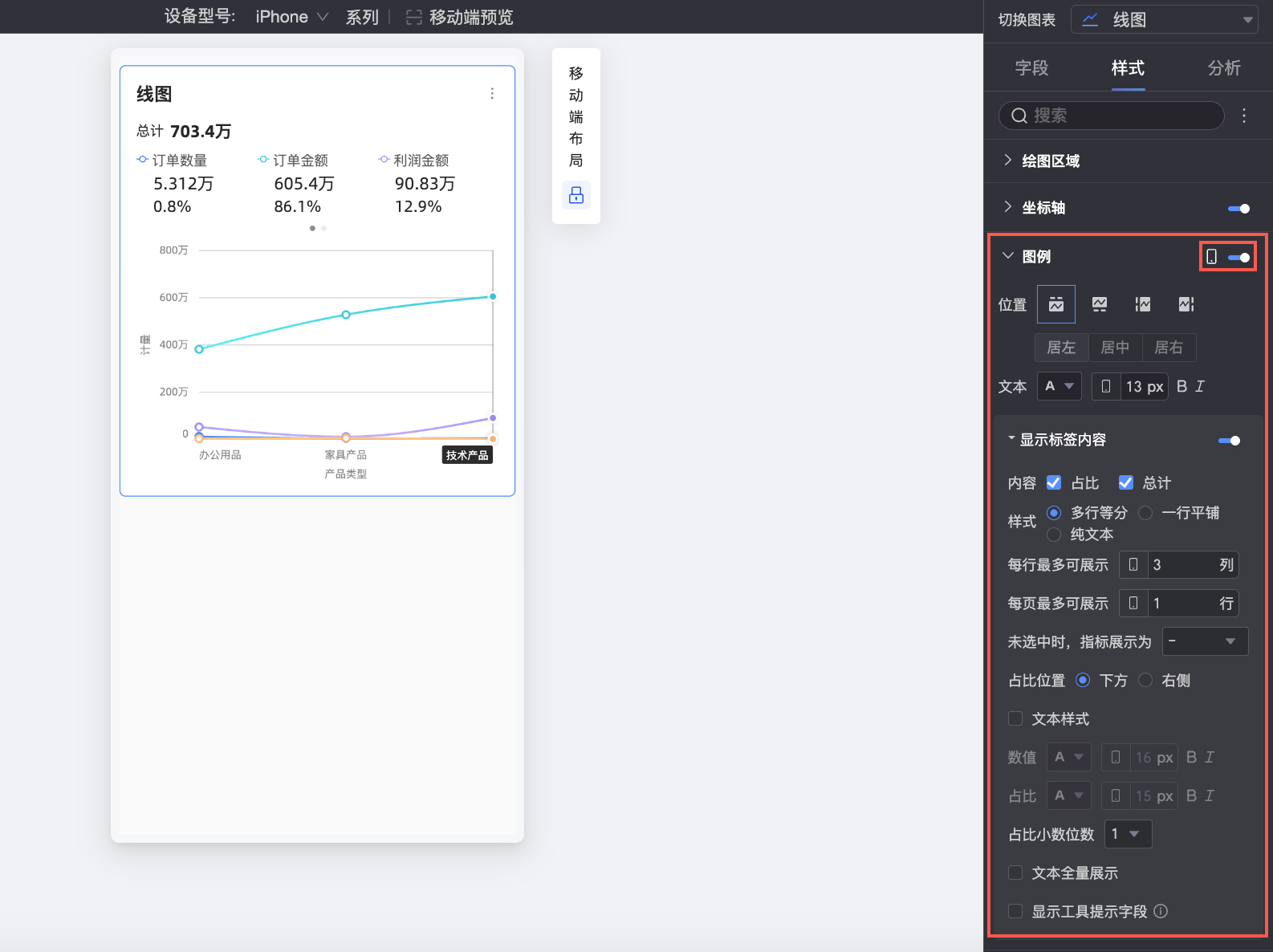

  • 移动端配置


    图表配置项

    配置项说明

    图表配置项

    配置项说明

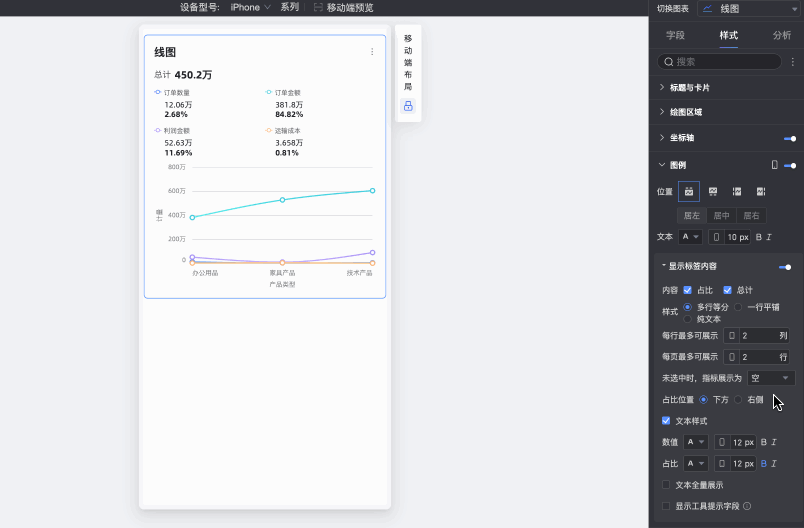

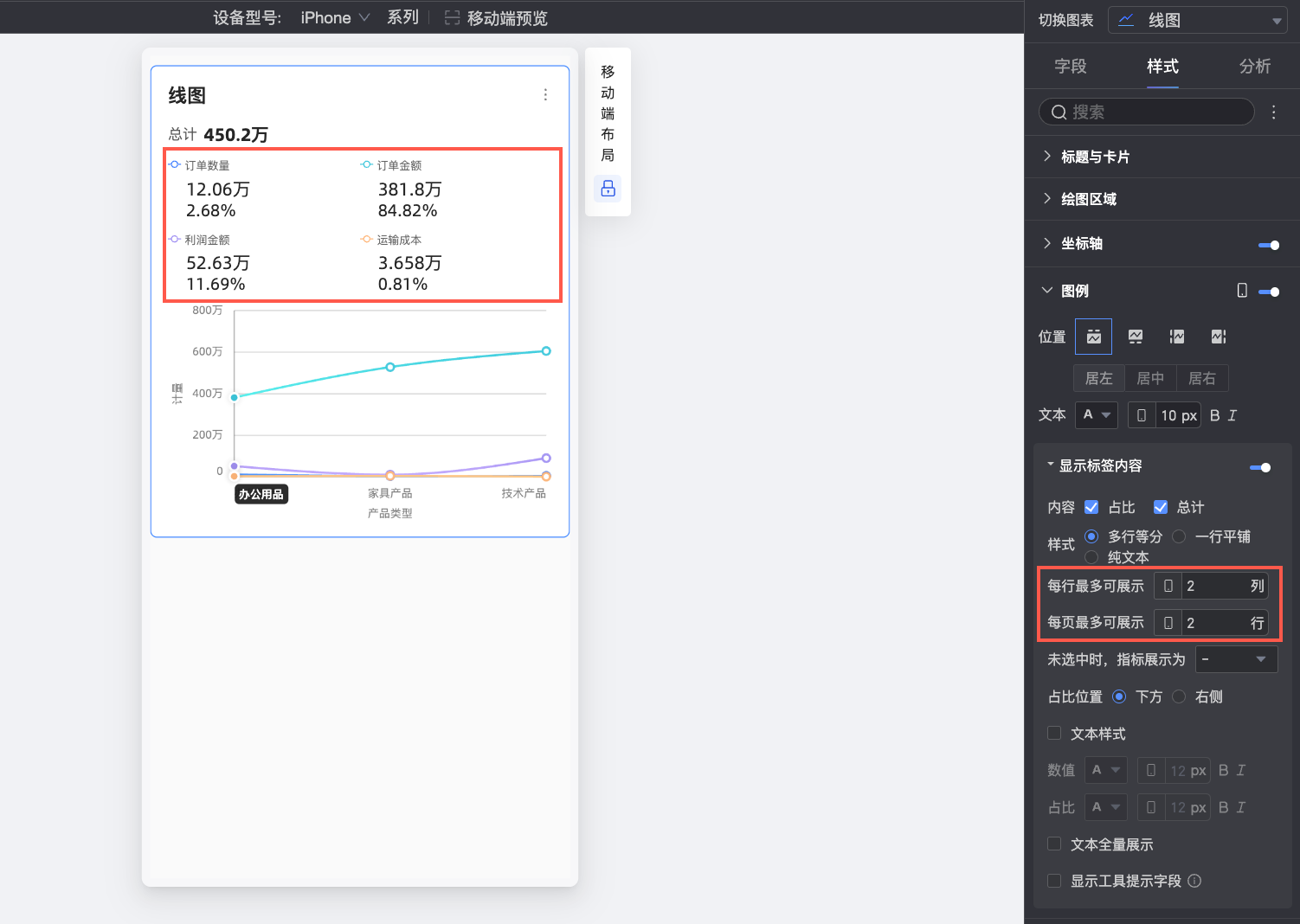

    位置/多行等分展示

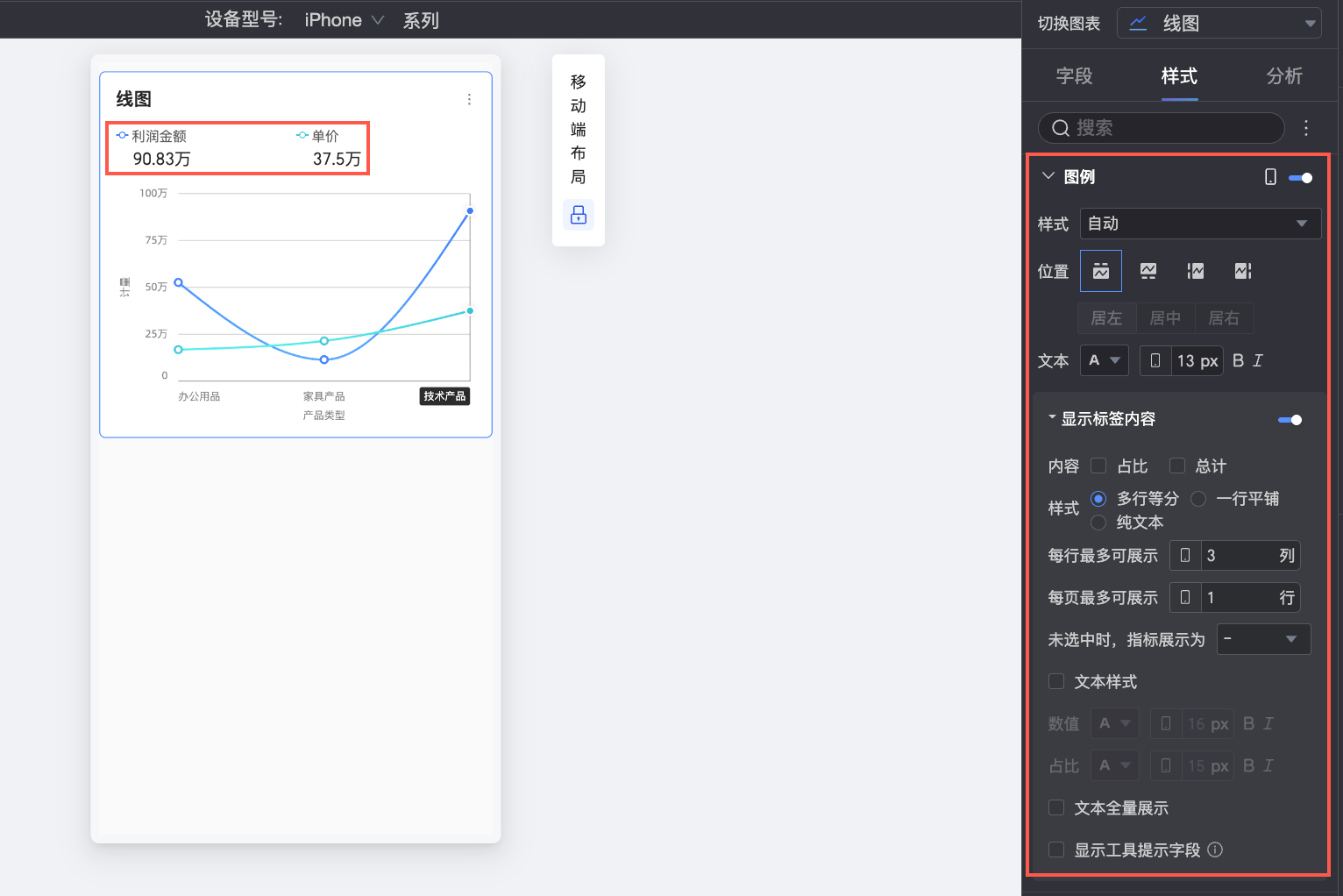

    选择多行等分展示方式后可多行展示度量指标,例如:

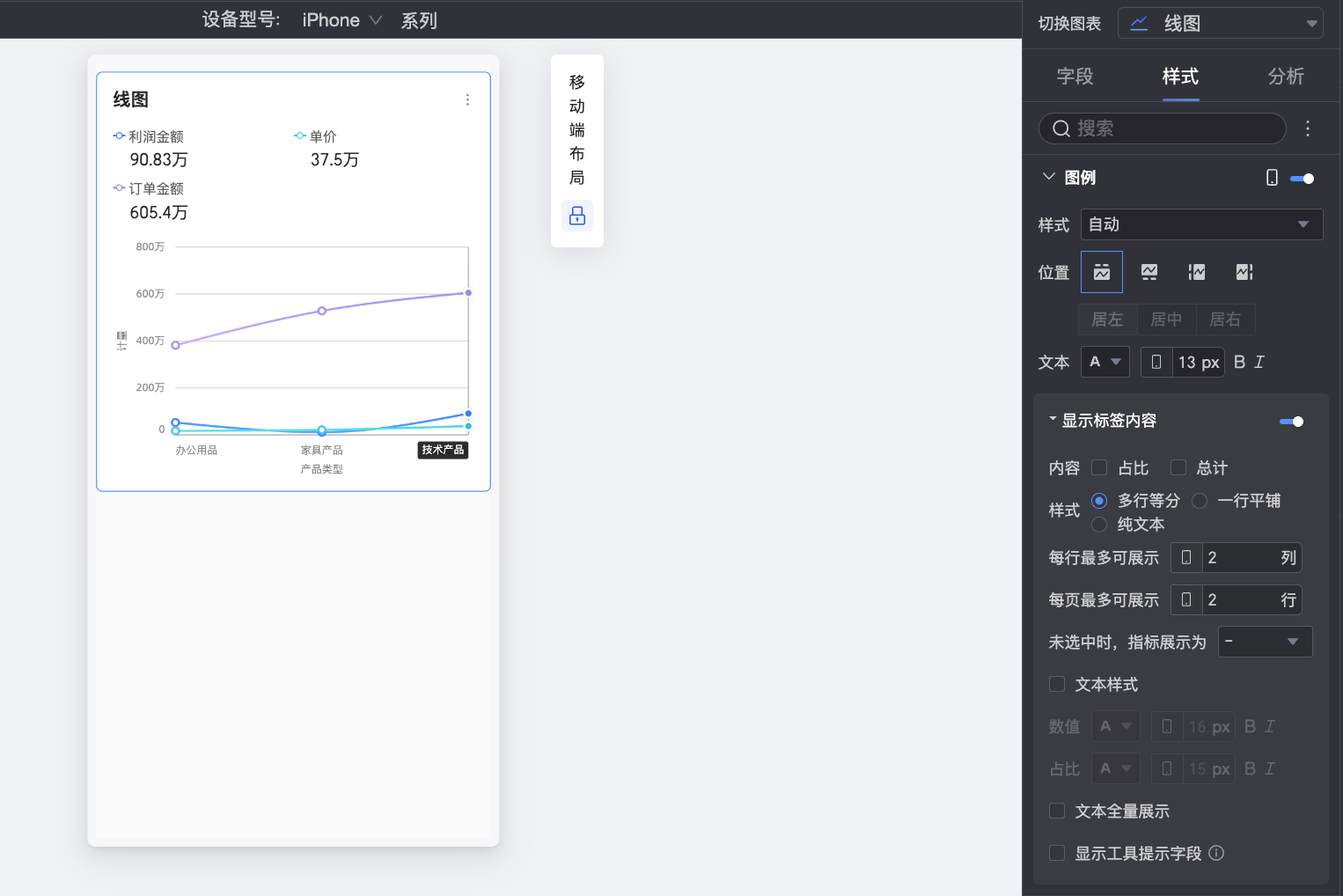

    当选择多行等分展示方式中度量名称较长被隐藏时,可通过文本显示完整功能实现,例如:

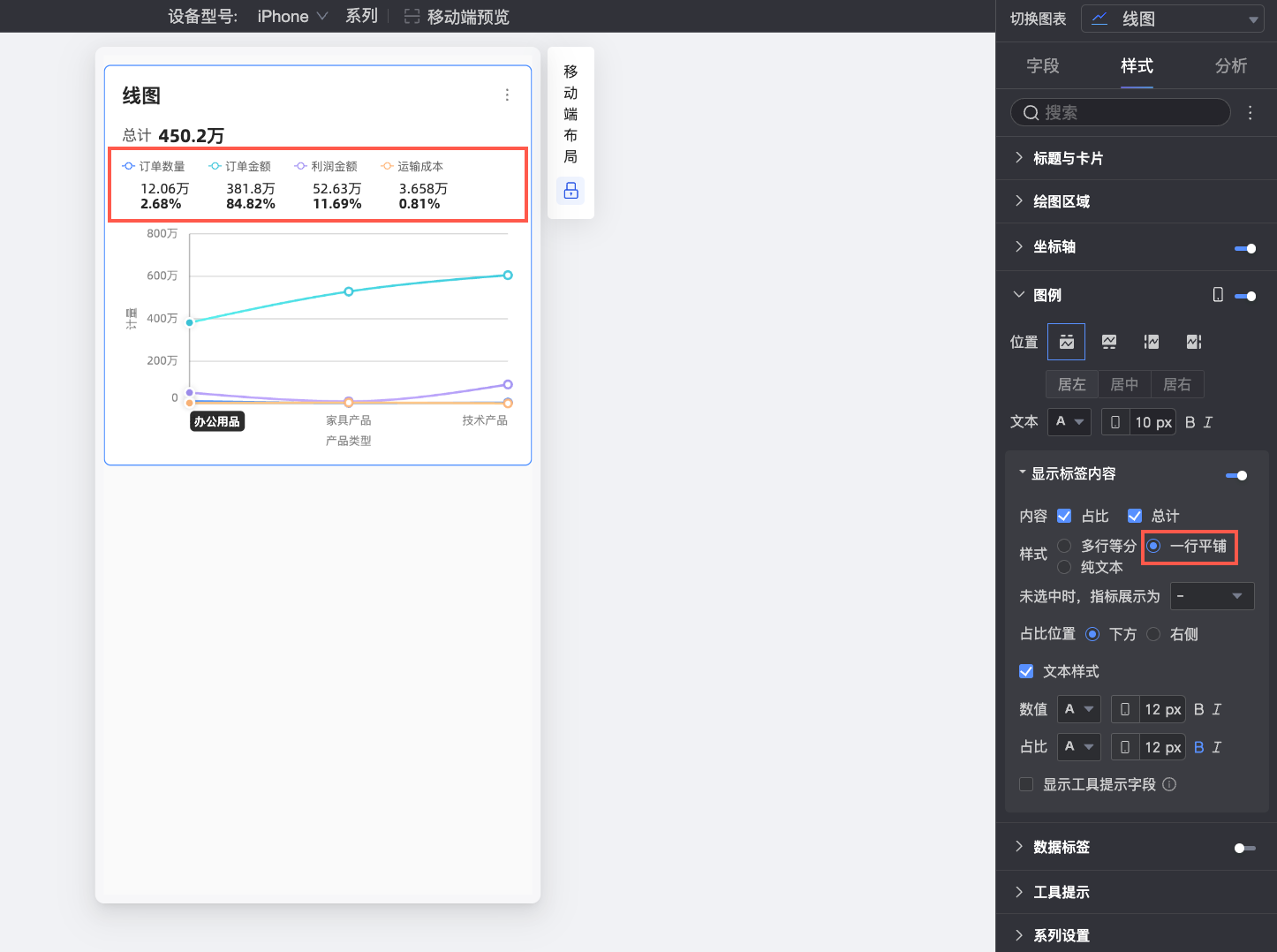

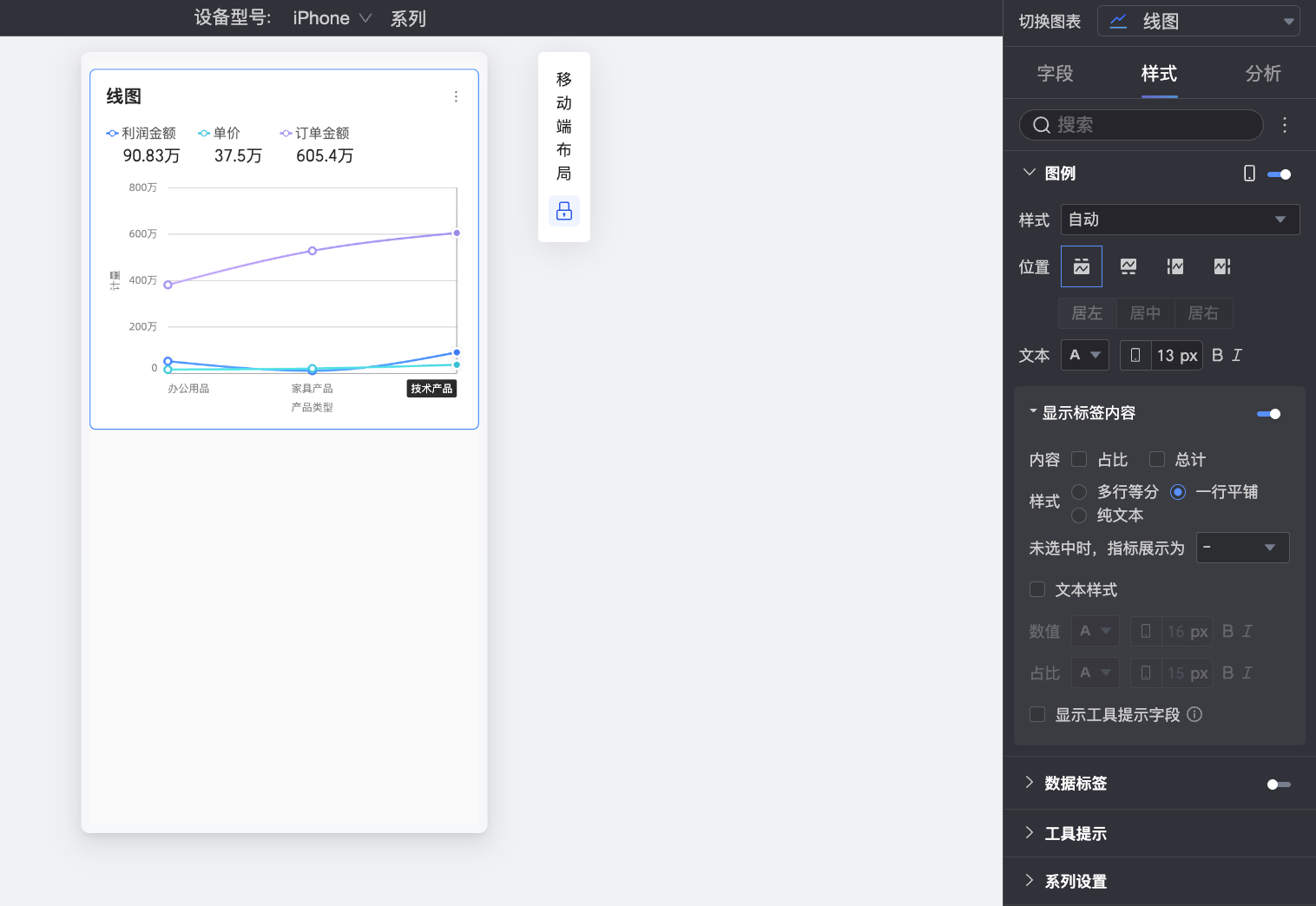

    位置/一行平铺展示

    勾选后可将多行度量指标改为,一行平铺的展示方式。

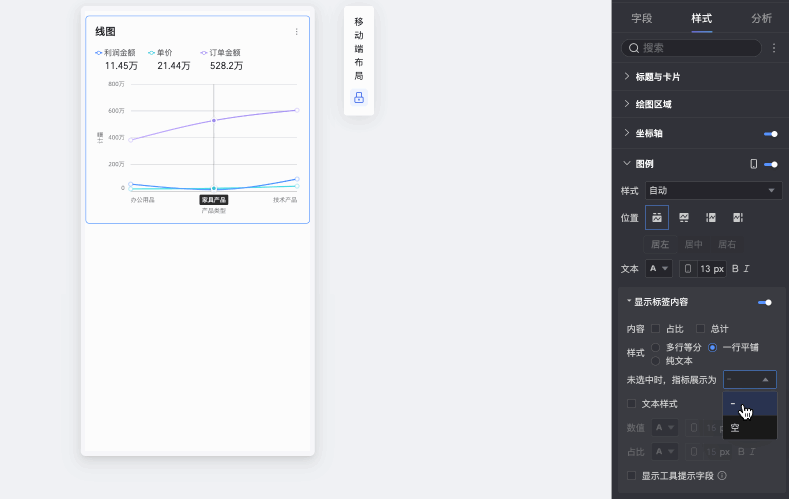

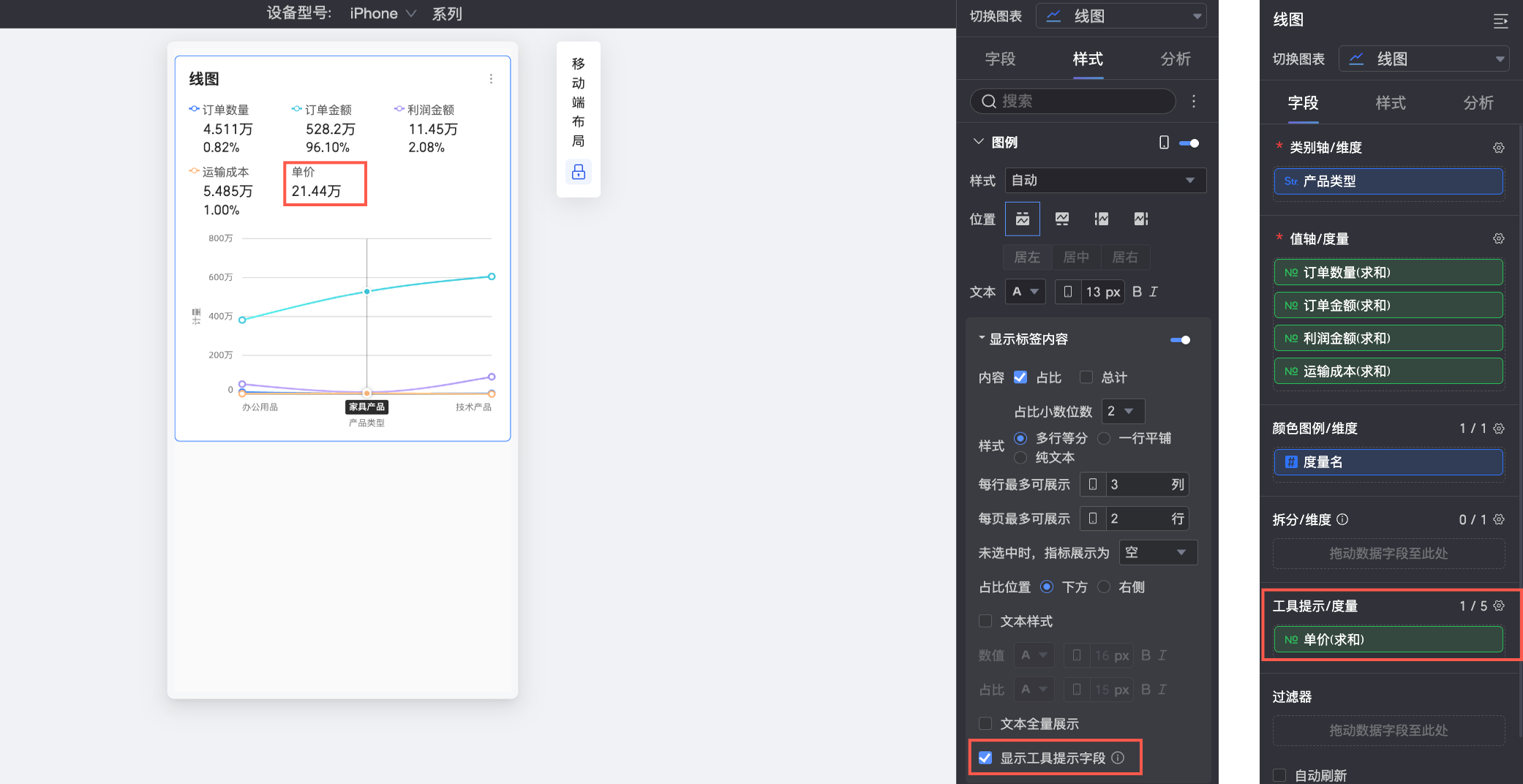

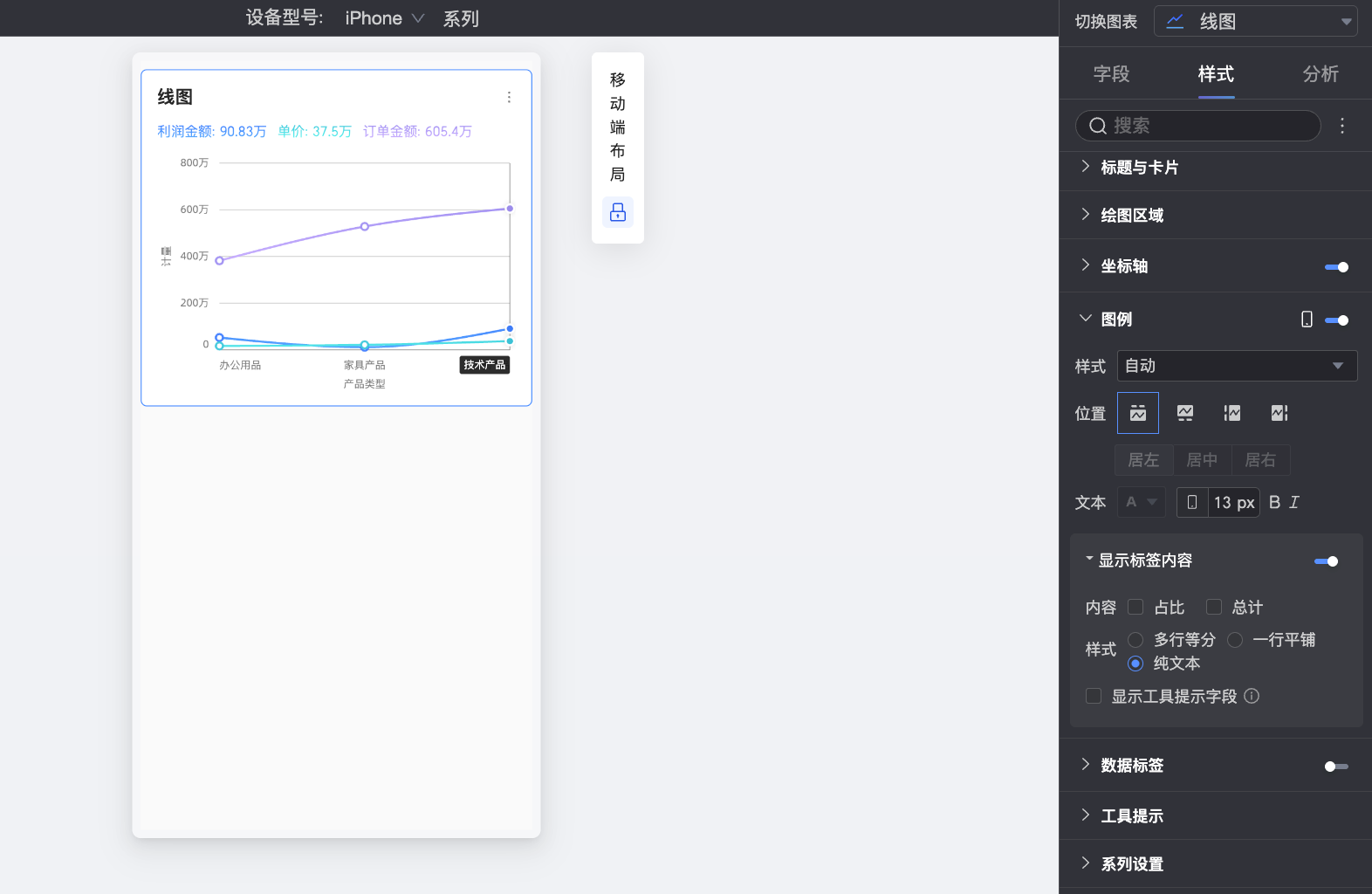

    指标展示

    指标未被选择时,展示效果默认为 “-”,可切换为“空”的展示效果。

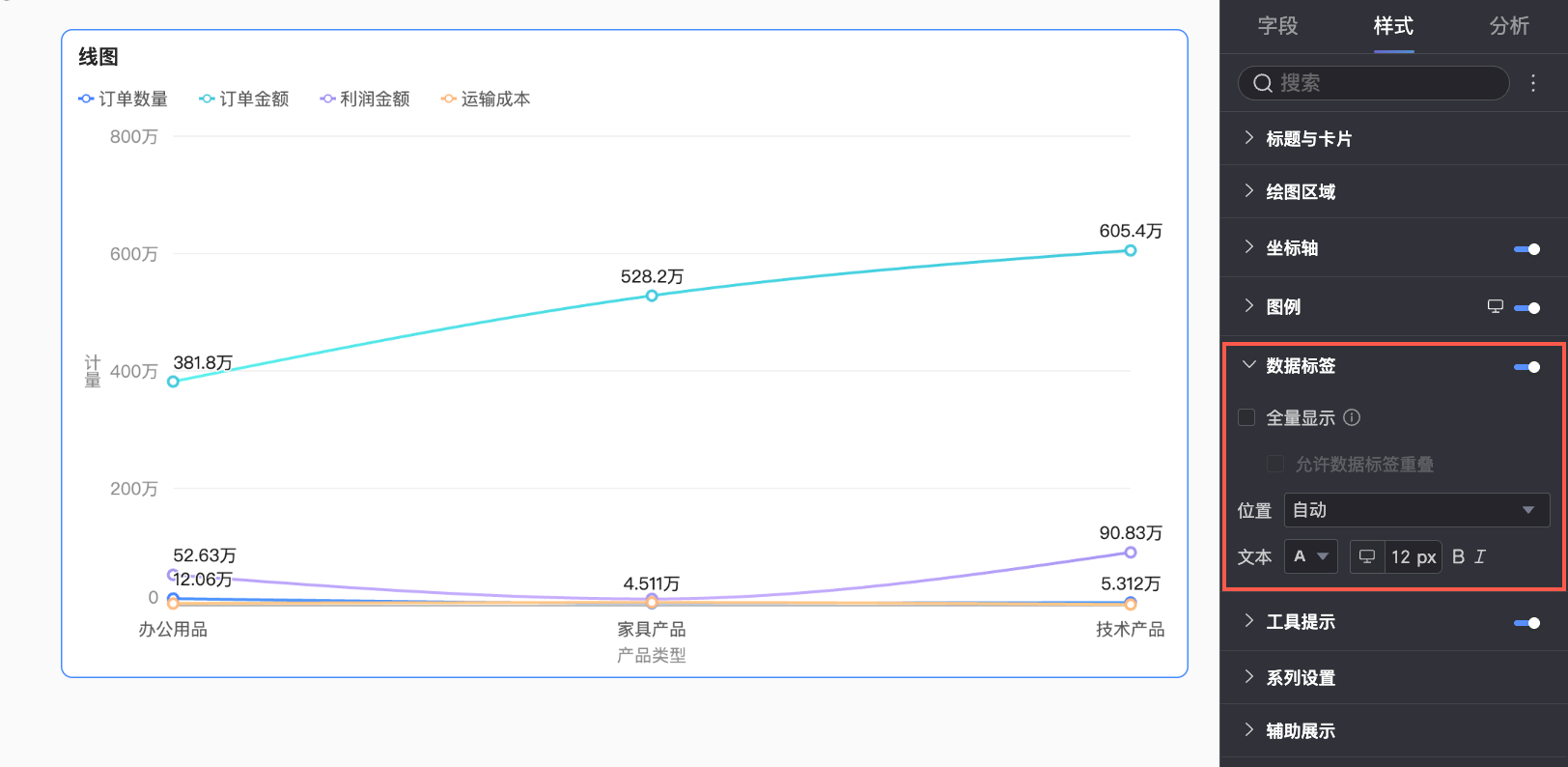

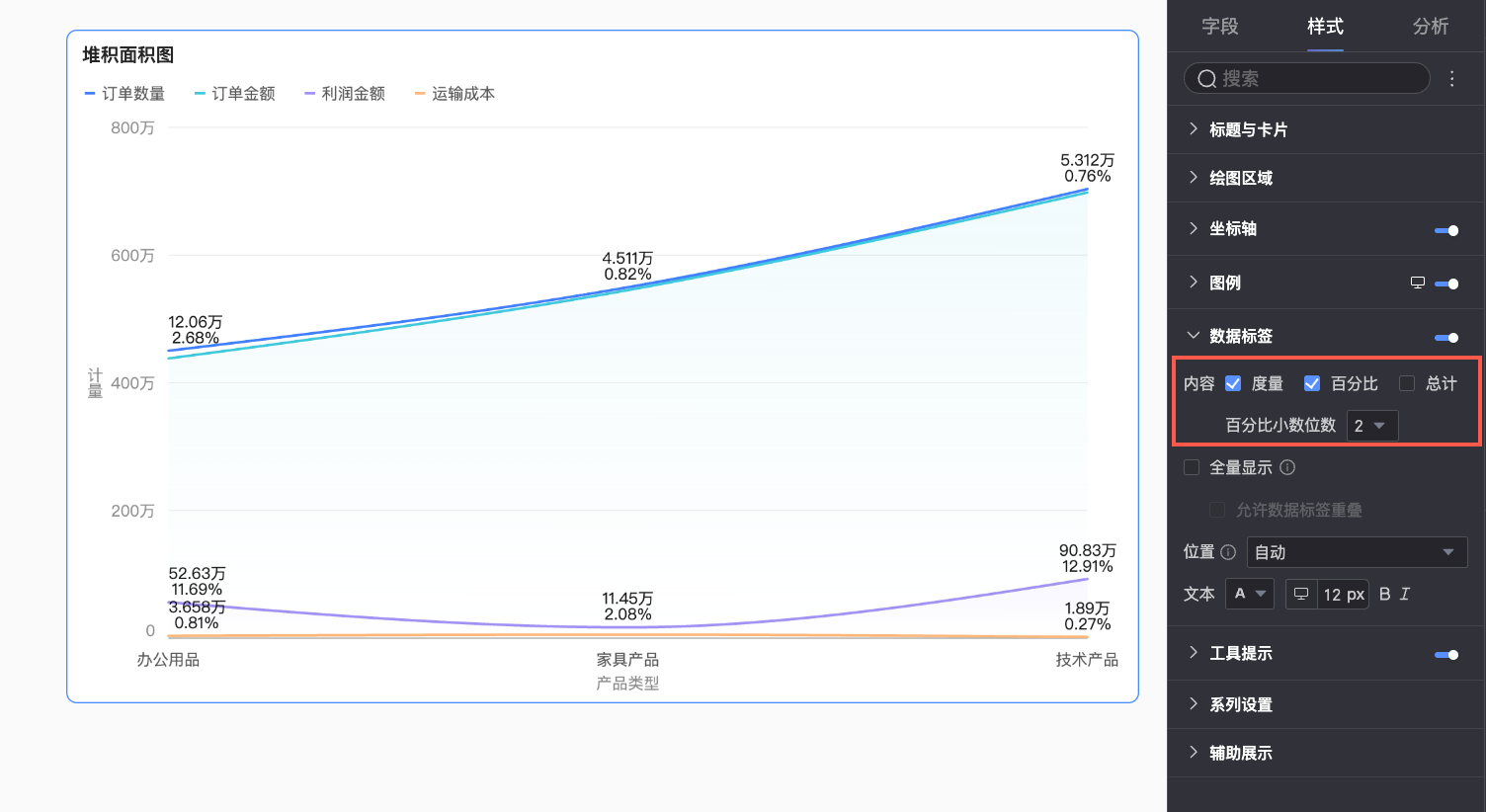

数据标签

数据标签中,设置是否显示数据标签以及标签样式。


图表配置项

配置项说明

图表配置项

配置项说明

全量显示

设置是否全量显示数据标签。

位置

设置标签显示位置。

文本

设置标签文本样式。

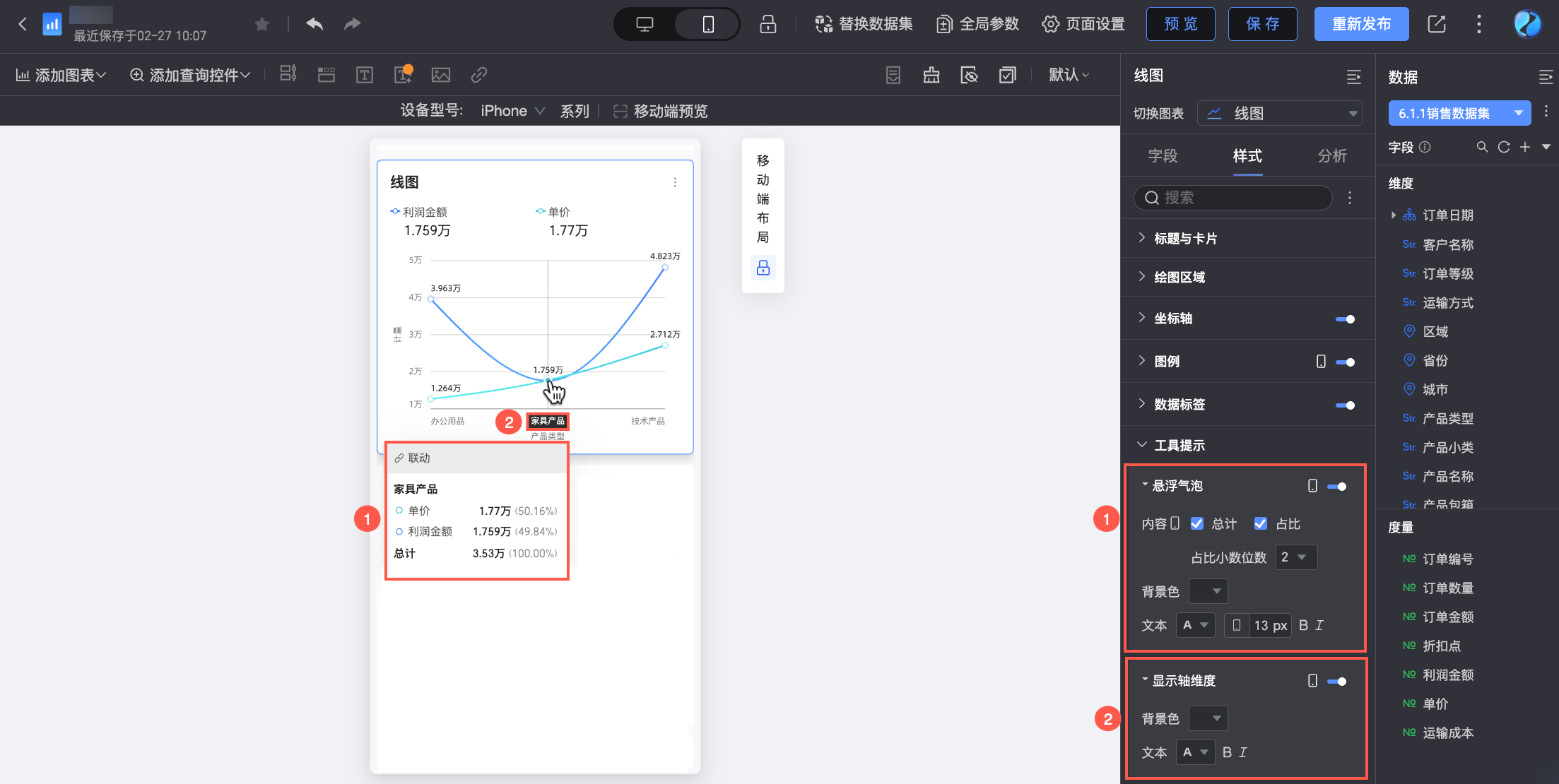

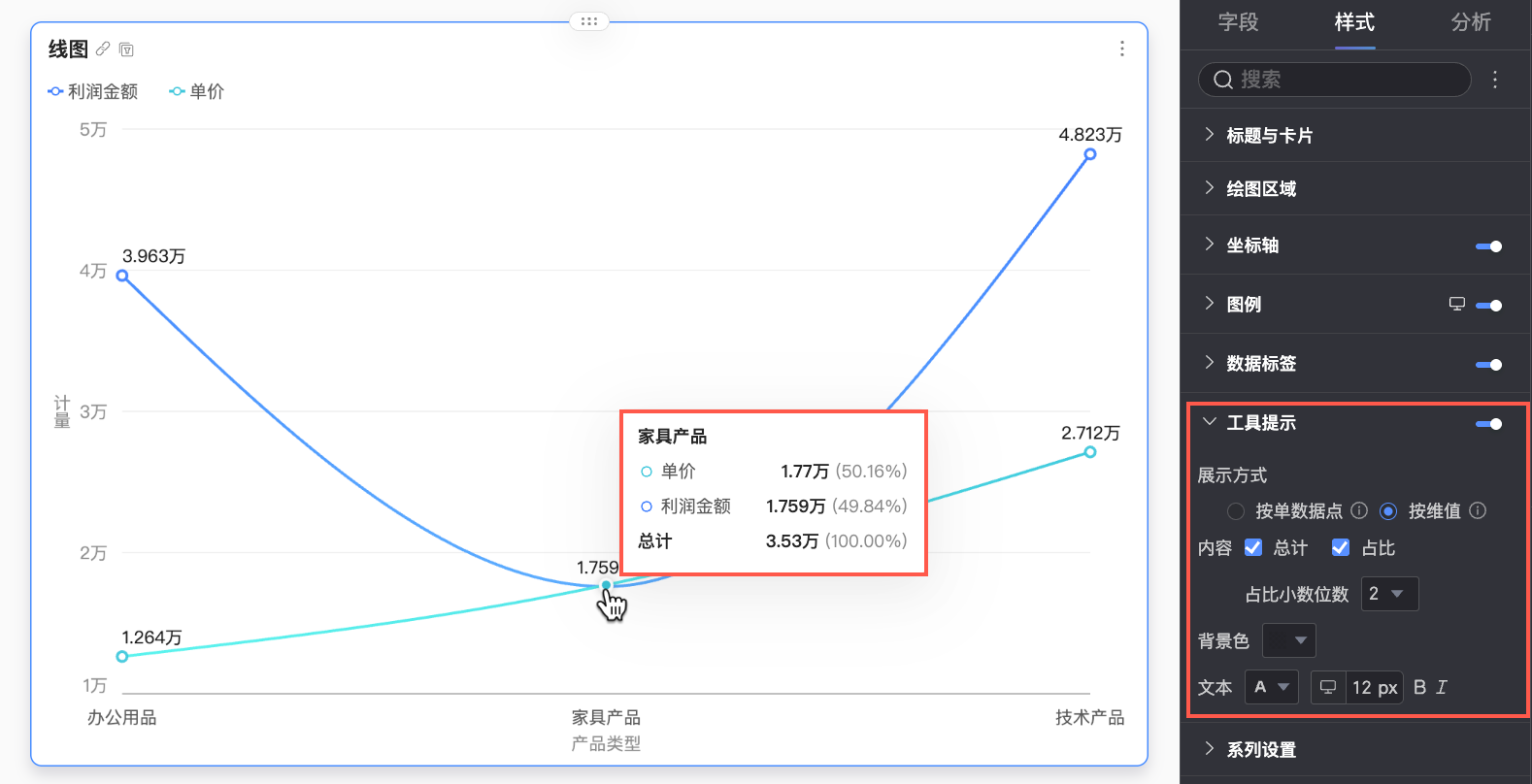

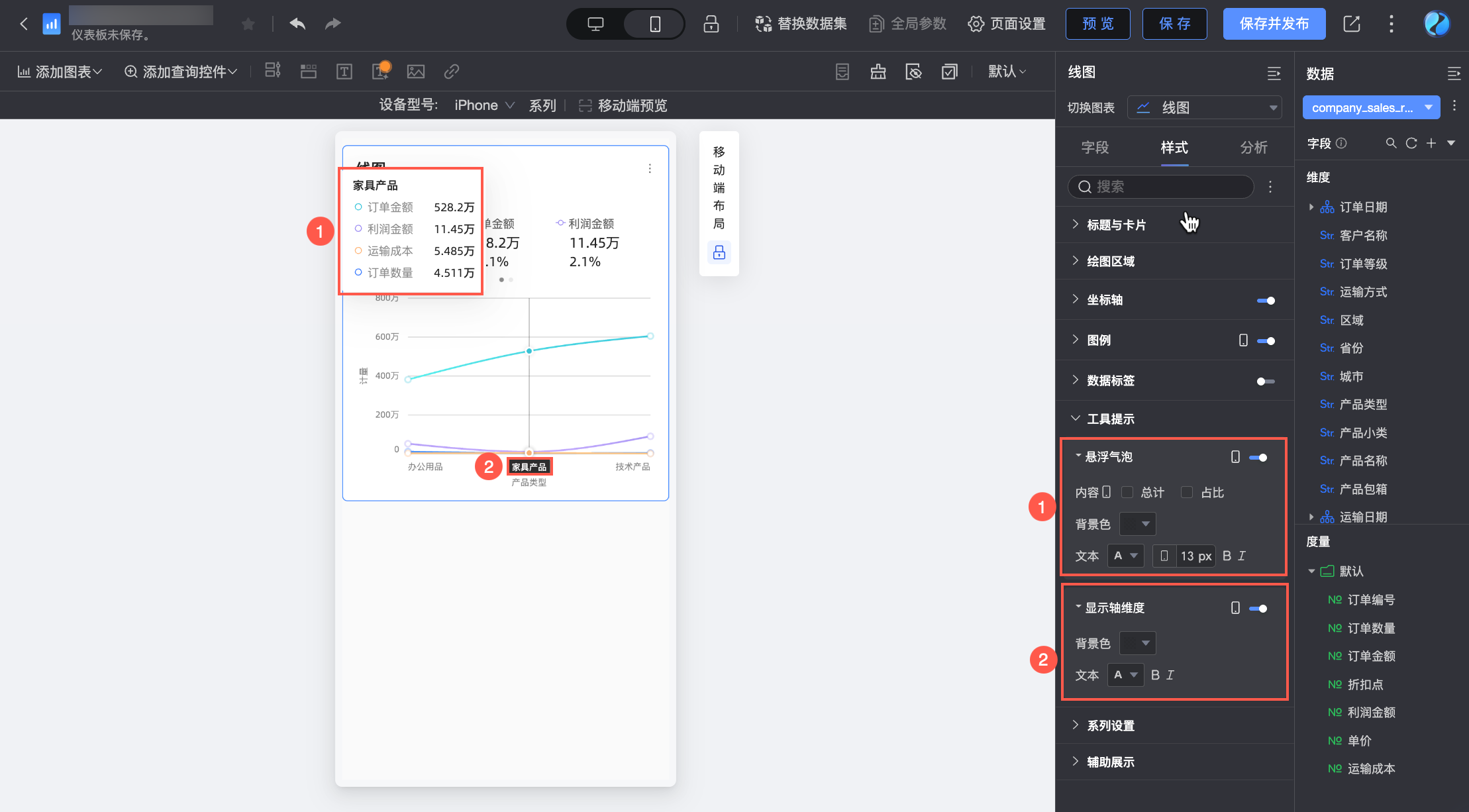

工具提示

工具提示中,设置工具提示方式。


图表配置项

配置项说明

图表配置项

配置项说明

展示方式

设置提示信息展示方式,支持按单数据点、按维值两种方式。

内容

展示方式为按单数据点时,支持占比;

展示方式为按维值时,支持总计和占比。

背景色

设置背景颜色。

文本

设置提示文字样式。

说明

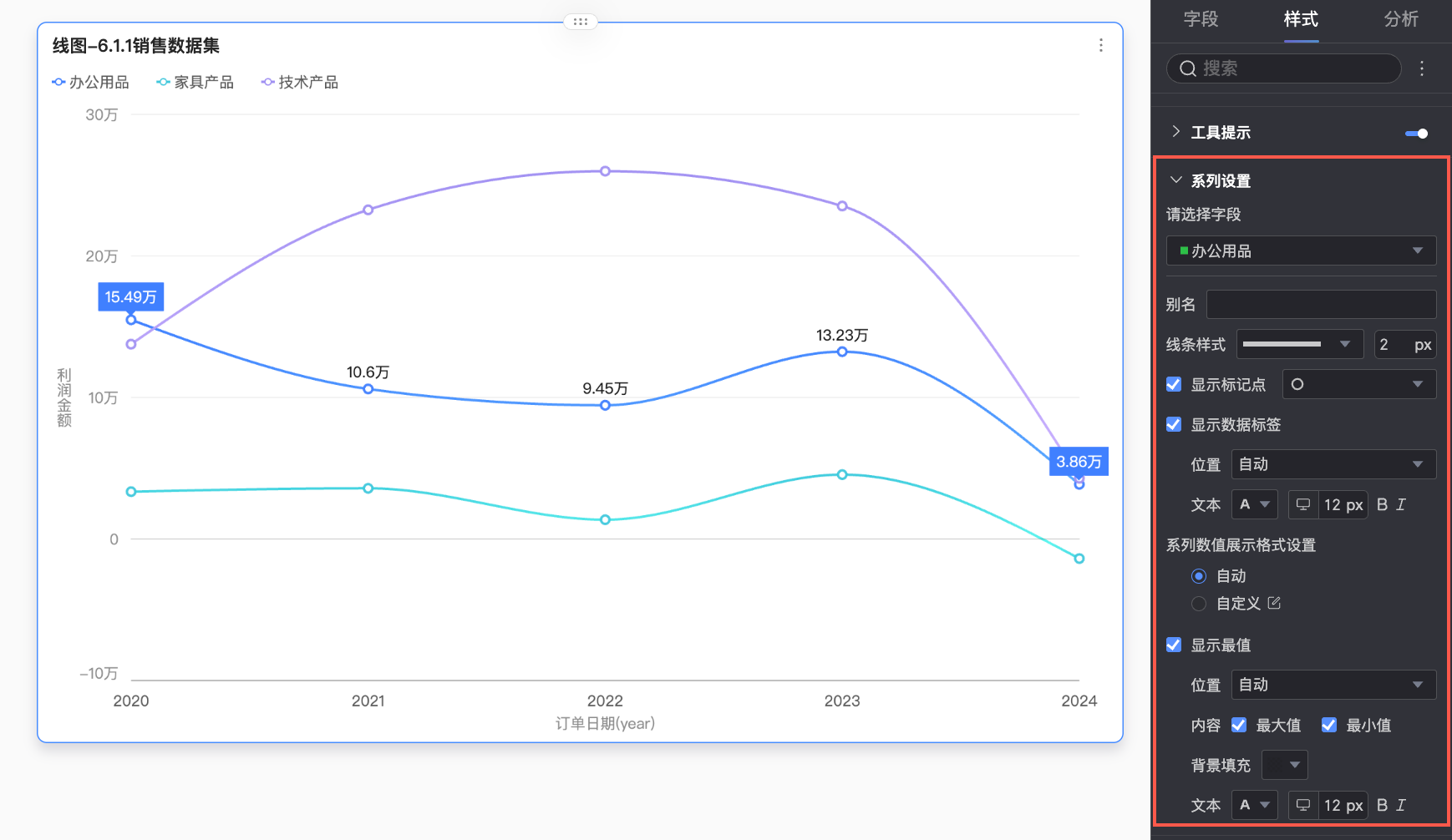

系列设置

系列设置中,设置系列样式。


说明

仅当在字段配置面板中启用颜色图例/维度时,才需要在系列设置中设置别名和数值显示格式。

图表配置项

配置项说明

图表配置项

配置项说明

请选择字段

根据业务场景选择维度或度量项。

别名

设置贴合实际业务场景的字段名称。

该项仅当配置了颜色图例/维度时,才支持配置。

线条样式

设置线图的线型及粗细。

说明

堆积与百分比堆积不支持该功能。

显示标记点

支持设置标记点显示为圆、空心圆、菱形和空心菱形。

说明

堆积与百分比堆积不支持该功能。

显示数据标签

选择是否显示数据标签,并设置标签的颜色、位置。

数值显示格式设置

在选择显示数据标签的前提下,支持配置数据标签中数值的显示格式。您可以选择自动适配、自定义适配及手动输入三种格式。

该项仅当配置了颜色图例/维度时,才支持配置。

显示最值

设置是否显示线图上最大值和最小值的标签。

说明

堆积与百分比堆积不支持该功能。

辅助展示

辅助展示中,设置指标筛选展示以及缩略轴。


图表配置项

配置项说明

图表配置项

配置项说明

开启指标筛选展示

设置是否开启,开启后设置默认选中指标字段。

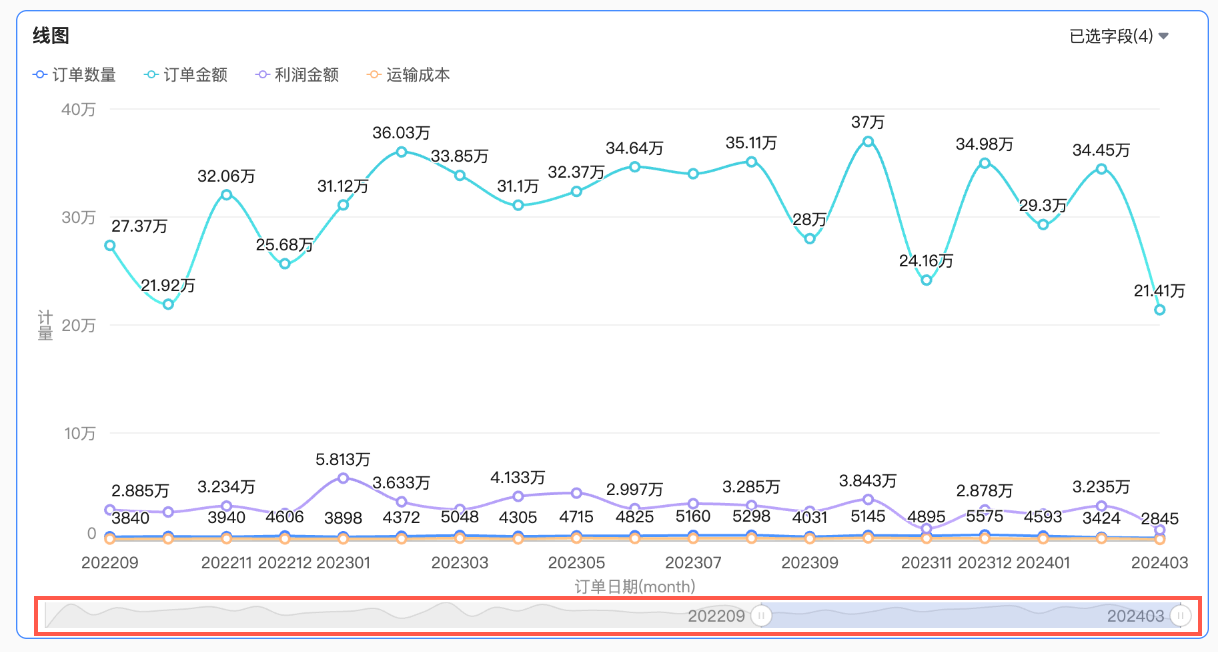

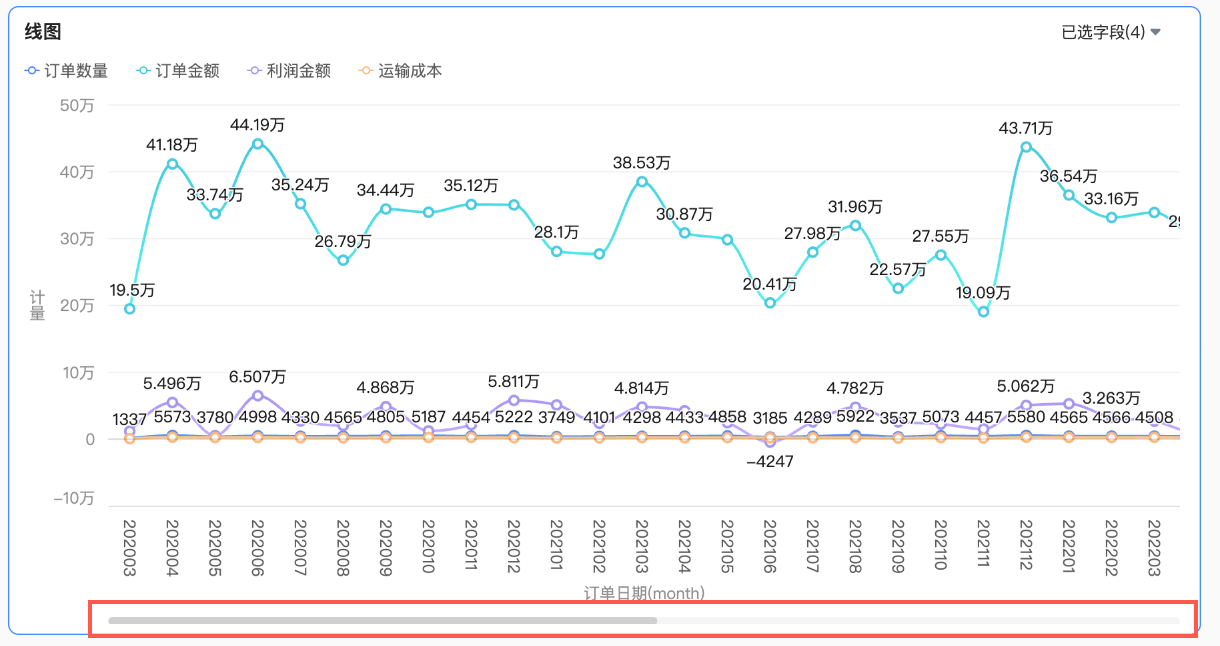

显示缩略轴

设置缩略轴显示方式。

图表分析配置

配置项

名称

说明

配置项

名称

说明

数据交互

钻取

当您配置了图表的钻取功能时,可以对钻取层级行的展示样式进行配置。具体请参见钻取

联动

当需要分析的数据存在于不同的图表,您可以通过图表联动,把多个图表关联起来,形成联动进行数据分析。具体设置请参见联动设置与展示

跳转

当需要分析的数据存在于多个仪表板时,您可以通过仪表板跳转,把多个仪表板关联起来,进行数据分析。跳转包含参数跳转外部链接两种方式。具体设置请参见跳转设置与展示

高级设置

添加数据对比

当需要分析日期维度数据时,支持添加数据对比。若日期字段选择为日粒度,则支持勾选去年同期上月同期、上周同期、前一天、自选结束日期进行数据对比。


分析预警

辅助线

通过辅助线可以查看当前度量值与辅助线设定值之间的差异。辅助线设定值分为固定值和计算值两种。计算值包含平均值、最大值、最小值和中位数四类。具体设置请参见辅助线

趋势线

通过趋势线可以展示当前数据的整体发展趋势。趋势线分为智能推荐、线性、对数、指数、多项式、幂函数六种。具体设置请参见分析预警

智能洞察

开启自动见解

开启后可以智能解读图表信息。

预测

通过预测可以查看当前数据的发展趋势,对数据进行分析预测。具体设置请参见分析预警

异常检测

通过异常检测可以查看当前数据的异常数据点。具体设置请参见分析预警

波动分析

波动原因分析通过机器智能算法自动拆解分析核心指标波动的原因。您可以拆解维度或度量来分析波动原因。具体设置请参见分析预警

说明

波动分析功能目前处于Beta版本。

标注

-

当图表中的数据存在异常或需要重点关注时,支持使用颜色高亮、图标、注释或数据点的方式行标注,帮助您识别异常并采取相应的行动。具体设置请参见标注

使用限制

线图由值轴/度量类别轴/维度颜色图例/维度组成:

  • 类别轴由数据的维度决定,至少选择1个维度。例如日期、省份或产品类型。

  • 值轴由数据的度量决定,至少选择1个度量。例如订单数量。

  • 颜色图例由数据的维度决定,只能选择1个维度。例如运输方式。

    说明

    当值轴上选择1个度量字段时,才可以启用颜色图例。

后续步骤

  • 当其他人需要查看仪表板时,您可以分享仪表板给特定的人,请参见分享仪表板

  • 当您需要制作复杂的带导航菜单,用于专题类分析时,可以将创建好的仪表板集成到数据门户,请参见创建PC端数据门户
