雷达图

更新时间:

雷达图可以展示分析所得的数字或比率,您能够一目了然地查看各类数据指标及数据变化趋势。本文为您介绍如何为雷达图添加数据并配置样式。

前提条件

已创建仪表板,请参见新建仪表板

使用限制

雷达图由分支长度/度量分支标签/维度组成,支持两种数据配置方式:

  • 维度作为分支标签:维度值是雷达图的分支节点,用于对比度量间的面积分布情况。

    • 分支标签/维度:最多选择1个维度,维度值作为雷达图的分支节点。

    • 分支长度/度量:至少选择1个度量,最多选择10个度量,每一个度量都会形成一个雷达面。

  • 度量作为分支标签:度量值是雷达图的分支节点,用来对比维度值间的面积分布情况。

    • 分支标签/维度:最多选择1个维度,维度值作为雷达图的雷达面。

    • 分支长度/度量:至少选择1个度量,最多选择10个度量,每一个度量都会形成一个分支节点。

图表概述

使用场景

雷达图又称蜘蛛网图,将多个维度的数据量映射到起始于同一个圆心的坐标轴上,结束于圆周边缘,并将同一组的点使用线连接起来。多用于维度值的分布。

优势简介

  • 交互操作:可切换指标,配置图表内筛选条件。

  • 可视化效果:圆形、多边形样式,并自定义标签显示等。

  • 备注能力:可自定义文字或指标等备注信息,可自定义跳转外链路径,实现数据与其他系统之间的交互。

效果图示例


图表字段配置

为雷达图添加数据时,支持维度作为分支标签度量作为分支标签两种配置方式:

  • 维度作为分支标签:维度值是雷达图的分支节点,用于对比度量间的面积分布情况。

    选择需要的维度字段和度量字段后,单击更新

    • 度量列表中,找到折扣点,双击或拖拽至分支长度/度量区域

    • 维度列表中,找到区域,双击或拖拽至分支标签/维度区域


  • 度量作为分支标签:度量值是雷达图的分支节点,用来对比维度值间的面积分布情况。

    选择需要的维度字段和度量字段,单击更新。

    • 度量列表中,找到订单金额、利润金额、折扣点,依次双击或拖拽至分支长度/度量区域。

    • 维度列表中,找到区域,双击或拖拽至分支标签/维度区域。


图表样式配置

下面为您介绍图表的样式配置,图表通用的样式配置请参见配置图表标题区

您可以在配置区顶部的搜索框中输入关键字快速查找配置项进行配置。同时单击右侧image..png图表支持操作展开/收起全部类别


  • 图形中,进行以下配置。

    配置项

    说明

    配色设置

    支持给雷达图自定义颜色设置。


    显示阴影

    支持设置是否显示阴影


    显示线条

    支持设置是否显示线条并设置线条的形状和粗细。


    节点之间面积填充

    支持设置节点之间是否使用面积填充及面积填充的透明度


    显示标记点

    支持设置是否显示标记点及标记点的形状。


    空值处理

    当图表中维度存在空值时,您可以给空值设置显示方式。支持直接跨过、置为0,不断开、线条断开三种方式。


  • 坐标轴中,设置可视化样式切换、最大值显示轴标签

    图表配置项

    配置项说明

    可视化样式切换

    支持多边形圆形两种样式。


    半径占比

    支持设置半径的占比。


    分支名称

    支持设置分支名称和样式。


    字段描述图标

    支持设置字段描述的图标和颜色。

    显示刻度线

    支持设置是否显示刻度线。


    显示网格线

    支持设置是否显示网格线并设置网格线的形状、大小和颜色。


    显示极坐标斑马线

    支持设置是否显示极坐标斑马线并设置斑马线的颜色。


    轴分支

    支持设置轴分枝为自动自定义

    当选择自定义时,支持设置轴维度的最大值和最小值。


    说明
    • 开启轴分支自定义时,辅助线功能暂不生效。

    • 堆积系列图表不支持设置小于0的最大值和大于0的最小值。

    显示轴标签

    垂直轴支持显示轴标签,辅助显示每个环轴的大小。

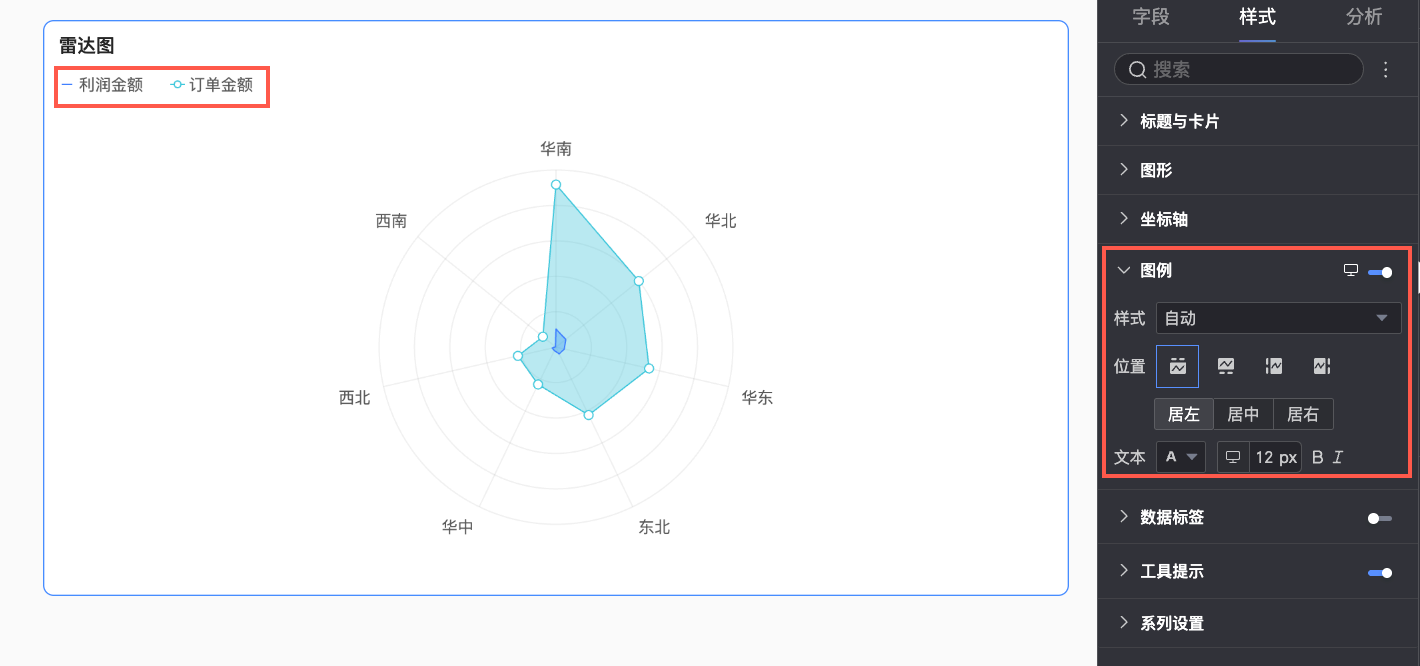

  • 图例中,设置显示图例图例位置以及文本样式

    • PC端配置


    • 移动端配置


      图表配置项

      配置项说明

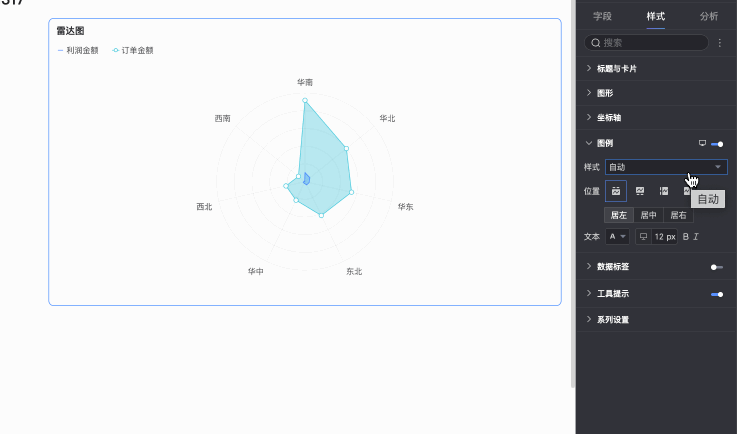

      位置/多行等分展示

      选择多行等分展示方式后可多行展示度量指标,例如:


      当选择多行等分展示方式中度量名称较长被隐藏时,可通过文本显示完整功能实现。

      • 勾选前:image

      • 勾选后:


      位置/一行平铺展示

      勾选后可将多行度量指标改为,一行平铺的展示方式。

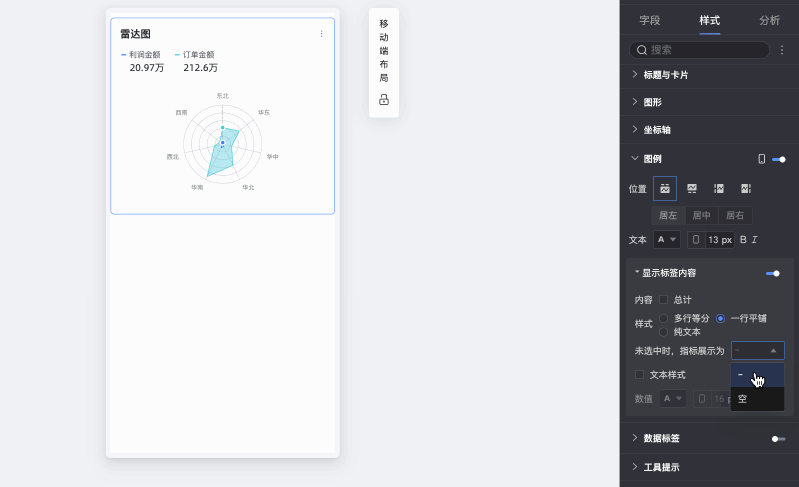

      指标展示

      指标未被选择时,展示效果默认为 “-”,可切换为“空”的展示效果。


  • 数据标签中,设置是否显示标签、标签位置以及标签样式


  • 工具提示中,设置是否显示提示内容以及展示方式、背景色和文本样式。

    其中,展示方式支持按单数据点按维值

    • 按单数据点:展示鼠标浮选的数据点所关联的数据。

    • 按维值:展示相同维值下的所有数据。


  • 系列设置中,设置线条样式显示标记点


图表分析配置

配置项

名称

说明

数据交互

钻取

当您已在字段面板设置完成钻取字段时,可以在此处设置钻取层级行展示样式。

联动

当需要分析的数据存在于不同的图表,您可以通过图表联动,把多个图表关联起来,形成联动进行数据分析。具体设置请参见联动

度量作为分支标签时,支持度量跳转并配置跳转图标


跳转

当需要分析的数据存在于多个仪表板时,您可以通过仪表板跳转,把多个仪表板关联起来,进行数据分析。跳转包含产品内跳转、页面内组件外部链接三种方式。具体设置请参见跳转

分析预警

辅助线

通过辅助线可以查看当前度量值与辅助线设定值之间的差异。辅助线设定值分为固定值和计算值两种。计算值包含平均值、最大值、最小值和中位数四类。具体设置请参见辅助线

标注

-

当图表中的数据存在异常或需要重点关注时,支持使用颜色高亮、图标、注释或数据点的方式行标注,帮助您识别异常并采取相应的行动。具体设置请参见标注

后续步骤

  • 当其他人需要查看仪表板时,您可以分享仪表板给特定的人,请参见分享仪表板

  • 当您需要制作复杂的带导航菜单,用于专题类分析时,可以将创建好的仪表板集成到数据门户,请参见新建数据门户
