CLB四层监听手动迁移NLB指南

关键特性

当您将CLB实例的流量迁移至NLB实例时，NLB提供的以下关键特性可以满足您的业务场景：

• 高并发处理能力：单实例最大支持1亿并发连接和100 Gbps带宽，能够轻松应对面向物联网海量连接的高并发场景。

• 自动弹性扩展：您无需指定或手动调整NLB的实例规格，实例性能会随着您的业务增减自动弹性伸缩。

• 全端口监听：NLB支持全端口监听功能，可以监控并处理一个端口段范围内的所有网络流量。适合需要监听大量端口或动态端口的场景。

• 丰富的IPv6能力：NLB支持更丰富的IPv6能力，满足双栈、6to4/6to6等多场景的诉求。

应用场景

当您的业务处于以下应用场景时，您可以将CLB实例流量迁移至NLB实例：

• 需要处理海量并发连接，如即时通讯、物联网设备管理等场景。

• 需要根据突发流量高峰自动调整资源，如电商大促等流量波动较大的场景。

• 需要使用大范围的端口来处理不同场景下的数据，如在线游戏、视频会议系统、在线教育平台的场景。

• 需要扩展网络资源，将业务从IPv4向IPv6改造或者过渡的场景。

场景示例

本文以下图场景为例。某企业在阿里云华东1（杭州）地域已购买了一个公网CLB实例，该CLB实例已配置TCP监听，且对外通过DNS域名提供服务。客户端访问域名www.example.cn时，DNS解析会根据A记录配置将流量指向CLB实例，CLB实例根据调度算法定义的转发策略将流量转发到ECS01和ECS02处理。

由于业务发展需要，该企业需要接入物联网业务，需要将CLB实例的业务迁移至NLB实例。为了保持业务稳定，希望不改变对外提供服务的DNS域名及后端服务器的IP地址。企业可以通过在华东1（杭州）地域新购一个NLB实例并完成相关配置，使NLB的实例配置与CLB的实例配置一致，然后利用DNS域名解析的权重设置完成流量的迁移。

注意事项

• CLB的计费方式为包年包月和按量付费，NLB的计费方式为按量付费，CLB和NLB的计费项、定价等存在差异，CLB实例的业务迁移NLB实例后，会产生计费变更。具体计费规则，请参见：

  • CLB包年包月

  • CLB按量付费

  • NLB计费规则

• NLB实例和CLB实例的后端服务器属于同一个VPC，且后端服务器相同。

• IPv4的CLB实例可以迁移至IPv4或双栈的NLB实例，IPv6的CLB实例只能迁移至双栈的NLB实例。

前提条件

• 待迁移的CLB实例已配置TCP监听和后端服务器，且该CLB实例已设置A记录域名解析，对外通过域名提供服务。具体操作，请参见入门概述。

• 您已创建承载业务应用的后端服务器ECS01和ECS02，且均已部署应用示例。创建ECS实例的更多操作，请参见自定义购买实例。

  说明

  • 若您的CLB实例配置UDP监听，将CLB的流量迁移至NLB实例时，NLB实例也需要配置UDP监听协议。

  • 您需要准备两台测试服务器，一台用于测试迁移前流量，一台用于验证迁移时的访问流量。如果您已有测试服务器，则无需创建。本文用于测试的两台服务器均已安装Alibaba Cloud Linux 3.2104 64位操作系统。

  本文ECS01和ECS02部署测试应用示例如下：

  ECS01服务部署命令

  yum install -y nginx
  systemctl start nginx.service
  cd /usr/share/nginx/html/
  echo "Hello World ! this is ESC01." > index.html

  ECS02服务部署命令

  yum install -y nginx
  systemctl start nginx.service
  cd /usr/share/nginx/html/
  echo "Hello World ! this is ESC02." > index.html

步骤一：创建NLB实例

1. 登录网络型负载均衡NLB控制台。

2. 在顶部菜单栏，选择NLB实例所属的地域。

3. 在实例页面，单击创建网络型负载均衡。

4. 在网络型负载均衡（按量付费）购买页面，完成以下配置（未列举的参数保持默认值），然后单击立即购买，根据控制台提示完成实例购买。

   配置	说明
   地域	选择实例所属的地域。本文选择华东1（杭州）。
   实例网络类型	选择实例网络类型，本文选择公网。 说明 若您选择私网场景，使用双VIP配置的NLB实例可提供10 Gbps的私网处理能力，支持每秒10万新建连接和150万并发连接。此外，NLB还具备自动弹性扩展能力，能够根据流量需求扩展至50 Gbps。
   VPC	选择实例所属的VPC。
   可用区	选择可用区和交换机。本文选择杭州 可用区H、杭州 可用区I及其可用区。
   协议版本	选择实例的协议版本。本文选择IPv4。
   加入共享带宽	本文勾选加入共享带宽，并选择共享带宽包。如果没有共享带宽包，可单击购买共享带宽包并完成购买。 说明 若您的业务场景为公网大流量业务： 您可以选择绑定自己的共享带宽包。绑定共享带宽包后，实例的带宽峰值以共享带宽包的带宽峰值为准。 如果未绑定共享带宽包，系统默认使用按量付费的弹性公网IP（Elastic IP Address，简称EIP）。此时NLB公网实例的最大带宽峰值为400 Mbps（带宽峰值不作为业务承诺指标，仅作为参考值和带宽上限峰值）。 您也可以在购买NLB公网实例后，将其加入共享带宽包，具体操作，请参见提升公网NLB实例带宽峰值。

步骤二：创建NLB服务器组

1. 登录网络型负载均衡NLB控制台。

2. 在顶部菜单栏，选择NLB实例所属的地域。

3. 在左侧导航栏，选择网络型负载均衡 NLB > 服务器组。

4. 在服务器组页面，单击创建服务器组。

5. 在创建服务器组对话框，完成以下配置（未列举的参数保持默认值），然后单击创建。

   配置	说明
   服务器组类型	选择服务器组的类型。本文选择服务器类型。
   服务器组名称	输入自定义名称。
   VPC	从VPC下拉列表中选择NLB所在VPC，只有该VPC下的服务器可以加入到该服务器组。
   选择后端协议	选择后端协议，本文选择TCP。
   配置健康检查	开启健康检查，健康检查保持默认配置。

6. 待服务器组创建成功后，单击其实例ID，然后单击后端服务器页签。

7. 单击添加后端服务器，在添加后端服务器面板，选择ECS01和ECS02，单击下一步。

8. 在配置端口和权重配置向导，端口输入80，权重保持默认值，然后单击确定。

步骤三：创建TCP监听

1. 登录网络型负载均衡NLB控制台。

2. 在顶部菜单栏，选择NLB实例所属的地域。

3. 在实例页面，单击目标实例ID。

4. 单击监听页签，然后单击快速创建监听。

5. 在快速创建监听对话框，配置以下参数，然后单击确定。

   配置	说明
   选择监听协议	本文选择TCP。
   监听端口	本文输入80。
   转发的后端服务器组	本文选择服务器类型及步骤二创建的服务器组。

步骤四：测试流量

1. 登录用于测试流量的公网Linux服务器，测试迁移前NLB的流量。

2. 执行以下命令编辑hosts文件。

   sudo vi /etc/hosts

   1. 按i键切换至编辑模式，新增以下一条NLB实例的IP地址和域名映射关系的记录。

   47.XX.XX.101 www.example.cn

   2. 修改完成后，按下Esc键，输入:wq并回车以保存并关闭配置文件。

   说明

   通过该步骤可以实现将www.example.cn域名解析到NLB实例的指定弹性公网 IP（47.XX.XX.101），并覆盖原有的 CLB 域名解析。在迁移流量之前，您需要测试该域名是否可以成功访问 NLB 实例。

3. 执行以下命令测试域名是否可以访问NLB实例。如果未安装telnet，执行yum install -y telnet命令安装telnet。

   telnet www.example.cn 80  # TCP监听端口80

   收到回复报文Connected to nlb-...，则表示NLB可以将请求转发至后端服务器。



4. 查看NLB的操作日志。

   1. 登录网络型负载均衡NLB控制台。

   2. 在左侧导航栏，选择网络型负载均衡 NLB > 操作日志。

   3. 在操作日志页面，可以筛选事件名称为GetLoadBalancerAttribute的事件，在操作列单击查看详情。

   4. 在查看详情页面，在操作列单击事件记录通过requestParameter和LoadBalancerId字段查看NLB实例的运行日志信息。

步骤五：迁移流量至NLB

本文假设CLB的访问链路如下图所示。CLB已配置TCP监听，且支持多域名访问。本文配置的域名为example.cn。

警告

• 流量迁移前，请比对您的CLB实例配置和NLB实例配置，确保二者提供的能力完全一致，且所有配置经过完备的测试验收，以免在迁移过程中对您的业务产生非预期的影响。

• 建议在业务低谷期进行CLB流量的迁移。

流量迁移前，待迁移的CLB实例已配置域名解析，您已将业务域名通过A记录解析的方式指向CLB实例的服务地址。

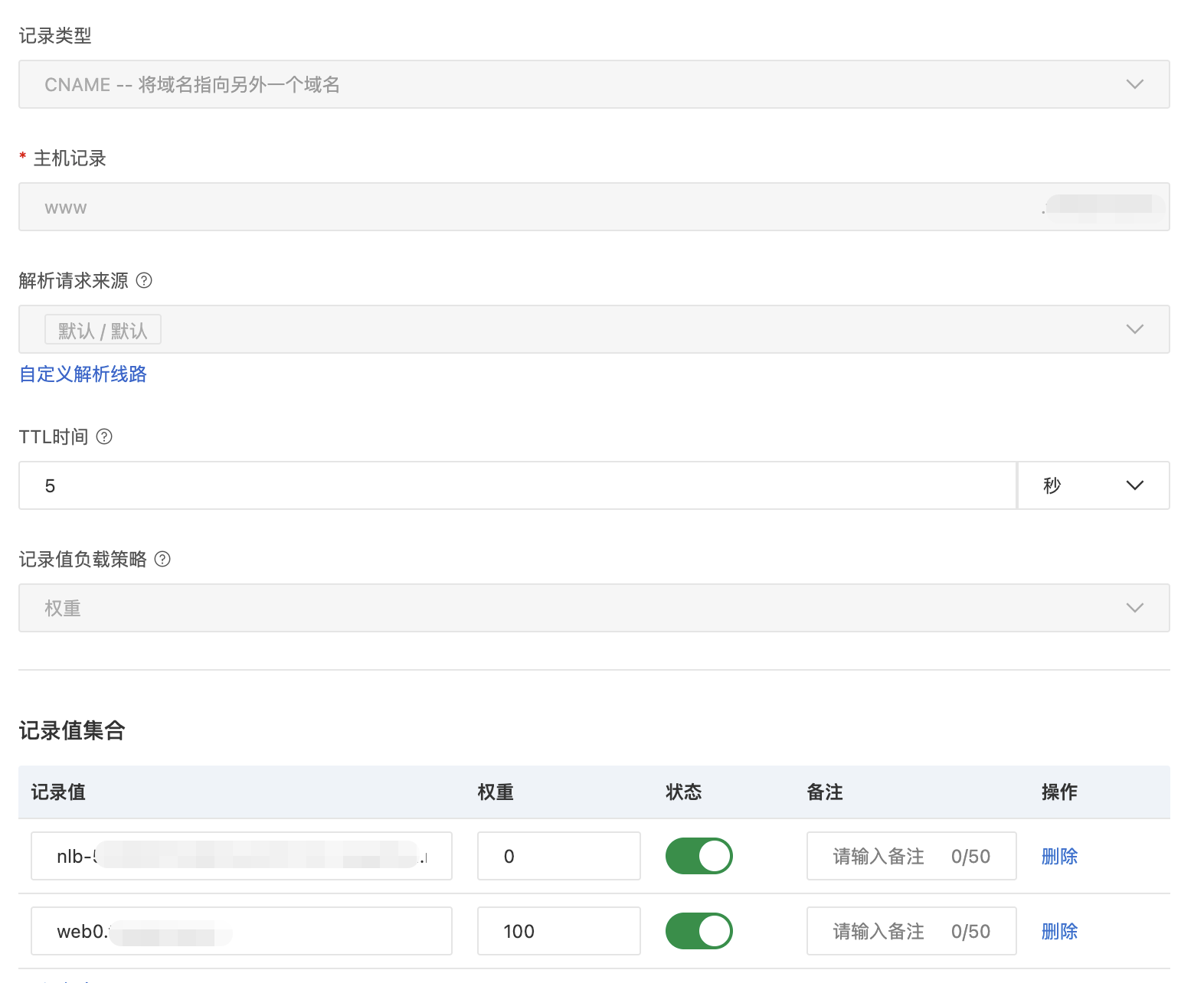

在完成NLB实例配置的验收后，本文以阿里云云解析DNS为例，为您介绍CLB流量迁移至NLB的操作步骤。您可以通过以下步骤完成流量的迁移。关于阿里云云解析DNS的介绍，请参见公网权威解析。

第四步：完成流量迁移

根据流量迁移的验证结果，逐步将CLB实例解析记录的权重值减小至0，同时逐步增加NLB实例解析记录的权重值至100。至此，您已完成CLB实例流量至NLB实例的迁移，当CLB实例长连接全部处理完成，且CLB实例没有新增流量时，您可以根据业务场景静默观察一段时间后释放该CLB实例。关于如何释放CLB实例，请参见释放实例。

迁移完成后，本文中NLB的访问链路如下图所示：

如果您的DNS解析服务商不支持CNAME解析的权重配置，请单击此处查看流量迁移方案。

高阶功能

负载均衡产品NLB是对CLB四层负载均衡能力的一次升级，在某些特性的具体表现形式上有一些差异。您可以通过以下文档更好地了解NLB实例、配额限制、快速入门及DDoS防护：

• 关于NLB实例概述，请参见NLB实例。

• 关于NLB配额限制，请参见使用限制。

• 关于NLB快速入门， 请参见NLB快速实现IPv4服务的负载均衡和NLB快速实现IPv6服务的负载均衡。

• NLB默认提供基础的DDoS防护能力。更多信息，请参见什么是DDoS原生防护。

下表列出了CLB和NLB一些高阶功能的差异：

常见问题

1. 迁移前后，CLB实例和NLB实例的哪些配置需要保持一致？

   地域、网络类型、监听协议、后端服务器等需保持一致。NLB实例所属VPC需与CLB实例所属VPC保持一致，可用区无需保持一致。

2. CLB和NLB使用的证书有哪些差异？

   CLB支持HTTPS协议的加密传输，NLB支持TCPSSL协议的加密传输。相对于CLB自身支持上传阿里云签发和非阿里云签发证书；NLB使用的证书依赖数字证书管理服务提供的能力，由阿里云证书中心管理。

   • 对于CLB实例，证书上传的相关操作请参见上传证书。

   • 对于NLB实例，证书上传的相关操作请参见购买正式证书、上传、同步和共享SSL证书和管理证书应用仓库中的证书。

3. CLB和NLB访问控制有哪些差异？

   • CLB提供监听级别的访问控制，您可以为不同的监听配置不同的访问策略。更多信息，请参见访问控制。

   • NLB可以通过配置安全组实现基于协议/端口/IP的访问控制。更多信息，请参见NLB加入安全组。

4. CLB和NLB的域名解析有哪些差异？

   • CLB实例需要通过A记录解析的方式，将自定义域名指向CLB的服务地址。

   • 对于NLB实例：

     • 建议您使用CNAME解析的方式将自定义域名指向到NLB实例的DNS名称，通过该方式可以更便捷地访问网络资源。

     • 如果您的自定义域名需要解析到固定IP地址，您可以通过A记录解析的方式将自定义域名解析至NLB提供的IP地址。
