Quick BI

旋风漏斗图

更新时间:2017-11-16 12:13:59

您如果已经阅读过仪表板概述仪表板基本操作,那么本章将为您介绍如何创建一个旋风漏斗图。如果您还需要对数据集做进一步的编辑,或者想重新创建一个数据集,请参阅,创建数据集

旋风漏斗图可被看做是旋风图和漏斗图的结合体。旋风图可以用来比对两类事物在不同指标下的数据情况,比如,对比不同城市的工资收入和受教育程度。漏斗图可以用来展示各步骤的转化率,适用于业务流程多的流程分析,比如通过漏斗图,可以清楚地展示用户从进入网站到实现购买的最终转化率。

旋风漏斗图集合了这两个图表的特点,比如,对比北京和上海两个城市的流动人口比例、就业率、以及商品房交易量,如果对比项之间含有漏斗效应,那么旋风漏斗图既可以展示两个城市在不同指标下的数据对比,又可以将对比项之间的漏斗层级展示出来。

如果对比项之间没有漏斗效应,那么使用该图表展示数据时,图表会以普通旋风图展示;如果对比项之间形成了漏斗效应,但比对的对象只有一类事物,那么该图表会以普通漏斗图来展示数据。

旋风漏斗图是由对比主题和对比指标构成的。每个对比主题由数据的维度决定,如区域,产品类型等;每个对比指标由数据的度量决定,如订单数量,订单金额等。

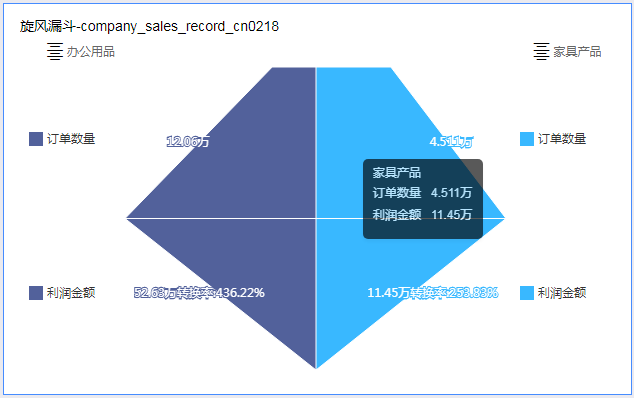

一个典型的旋风漏斗图如下图所示:

TornadoFunnelChart

旋风漏斗图须知

旋风漏斗图的对比主题只能取1个维度;对比指标至少取1个度量。

操作步骤

以下场景均以 company_sales_record 数据集为例。

场景示例:不同类型产品的订单数量、利润金额以及平均利润金额比较。

  1. 登录 Quick BI 控制台。

  2. 单击数据集,进入数据集管理页面。

  3. 找到 company_sales_record 数据集,单击新建仪表板

  4. 双击旋风漏斗图图标,旋风漏斗图的图例会自动显示在仪表板展示区。

  5. 数据标签页,选择需要的维度字段和度量字段。

    在维度列表中,找到产品类型,并将其添加到对比主题区域中;在度量列表中,找到订单数量利润金额平均利润金额,并将它们依次添加到对比指标区域中,如下图所示。

    SelectFieldforTornado

  6. 单击更新,系统自动更新图表。

  7. 样式标签页,更改图表的显示标题、图形布局、图例位置、配色方案和转化率显示。

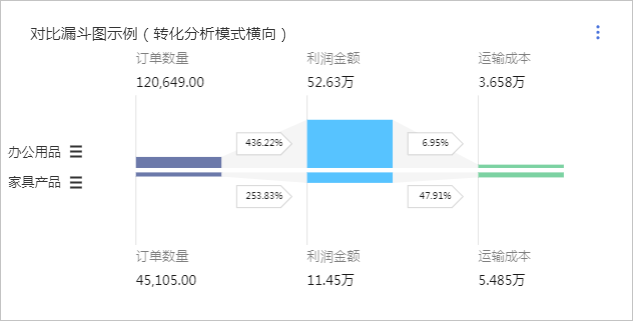

    • 旋风漏斗图提供了两种图表布局,您可以根据您看图的习惯自行选择,如下图所示:

      LayoutOfTornado

    • 在设计菜单中,您可以更改图例的位置、调整图表的配色方案,以及选择是否在图表上显示转化率。以下示例展示的是系统默认的布局和配色:

      PageDesignInTornado

      UpdatedCloud1

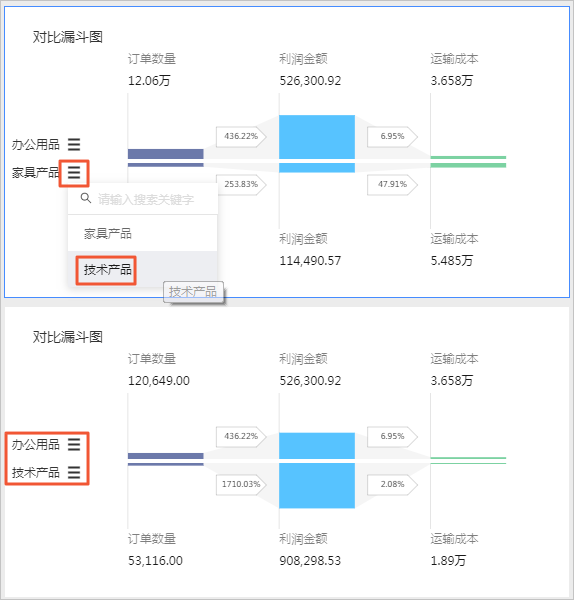

      (1) 鼠标指向产品类型字段,在自动弹出的下拉菜单中,可以任意切换产品类型。左右两侧的产品类型字段均可任意切换,如下图所示:

      SwitchFieldInTornado

      (2) 您可以根据您看图的习惯,调整显示图例的展示位置,如下图所示:

      SamplePositionInTornado

      (3) 您也可以根据个人的喜好,更改图表的配色方案。单击左侧方框和右侧方框,在颜色菜单中选择您喜欢的颜色,如下图所示:

      EditColorInTornado

      (4) 您还可以根据实际需要来决定是否要在图表中显示转化率。如果需要显示,转化率的格式也可手动调整,如下图所示:

      RateDisplayInTornado

  8. 单击保存图标,保存该仪表板。

如果您想删除当前图表,您可用鼠标指向图表的右上方,在自动弹出的菜单中选择删除,当前图表即可被删除。
