本文介绍如何使用DataWorks数据同步功能,将消息队列Kafka版集群上的数据迁移至阿里云大数据计算服务MaxCompute,方便您对离线数据进行分析加工。

前提条件

在开始本教程前,确保您在同一地域中已完成以下操作:

  • 消息队列Kafka版
    • 购买并部署消息队列Kafka版。具体操作,请参见购买并部署实例。 本文以部署在华东1(杭州)地域(Region)的集群为例。
      说明 消息队列Kafka版实例支持的部署版本(0.10.x版本~2.x版本)、提供的规格类型(标准版和专业版)、支持的网络属性(VPC实例和公网/VPC实例)均支持数据同步。您可以根据业务需要选择。
    • 创建Topic和Group,具体操作,请参见步骤三:创建资源。本文以Topic名称为testkafka,Group名称为console-consumer为例,Group console-consumer将用于消费Topic testkafka中的数据。
  • DataWorks
  • MaxCompute
    • 开通MaxCompute
    • 创建MaxCompute项目。项目信息如下:
      • 模式:标准模式
      • 项目名称:生产环境的项目名称默认与DataWorks工作空间的名称一致,可以根据需要修改。开发环境的项目名称默认在DataWorks工作空间的名称增加后缀_dev,不可以修改。
      • 访问身份:生产环境项目的MaxCompute访问身份包括阿里云主账号阿里云子账号阿里云主账号即阿里云账号,阿里云子账号即RAM用户。开发环境项目的MaxCompute访问身份默认为任务负责人,均不可以修改。

      本文以在华东1(杭州)地域创建名为bigdata_DOC的项目为例。

      说明 MaxCompute控制台的项目管理和查询编辑功能由DataWorks实现,因此创建MaxCompute项目时,会先创建DataWorks工作空间。MaxCompute项目在MaxCompute控制台项目管理页签查看,DataWorks工作空间可以在DataWorks控制台的工作空间列表页面查看。

背景信息

大数据计算服务MaxCompute(原ODPS)是一种大数据计算服务,能提供快速、完全托管免运维的EB级云数据仓库解决方案。

DataWorks基于MaxCompute计算和存储,提供工作流可视化开发、调度运维托管的一站式海量数据离线加工分析平台。在数加(一站式大数据平台)中,DataWorks控制台即为MaxCompute控制台。MaxCompute和DataWorks一起向用户提供完善的ETL和数仓管理能力,以及SQL、MR、Graph等多种经典的分布式计算模型,能够更快速地解决用户海量数据计算问题,有效降低企业成本,保障数据安全。

本教程旨在帮助您使用DataWorks,将消息队列Kafka版中的数据导入至MaxCompute,来进一步探索大数据的价值。

步骤一:准备消息队列Kafka版数据

向Topic testkafka中写入数据,以作为迁移至MaxCompute中的数据。由于消息队列Kafka版用于处理流式数据,您可以持续不断地向其中写入数据。为保证测试结果,建议您写入10条以上的数据。

  1. 登录消息队列Kafka版控制台
  2. 概览页面的资源分布区域,选择地域。
  3. 实例列表页面,单击目标实例名称。
  4. 在左侧导航栏,单击Topic 管理
  5. Topic 管理页面,找到目标Topic,在其操作列中,选择更多 > 体验发送消息
  6. 快速体验消息收发面板,发送测试消息。
    • 发送方式选择控制台
      1. 消息 Key文本框中输入消息的Key值,例如demo。
      2. 消息内容文本框输入测试的消息内容,例如 {"key": "test"}。
      3. 设置发送到指定分区,选择是否指定分区。
        • 单击,在分区 ID文本框中输入分区的ID,例如0。如果您需查询分区的ID,请参见查看分区状态
        • 单击,不指定分区。
      4. 根据界面提示信息,通过SDK订阅消息,或者执行Docker命令订阅消息。
    • 发送方式选择Docker,运行Docker容器。
      1. 执行运行 Docker 容器生产示例消息区域的Docker命令,发送消息。
      2. 执行发送后如何消费消息?区域的Docker命令,订阅消息。
    • 发送方式选择 SDK,根据您的业务需求,选择需要的语言或者框架的SDK以及接入方式,通过SDK体验消息收发。
  7. 在左侧导航栏,单击消息查询,然后在消息查询页面,选择查询方式、所属的Topic、分区等信息,单击查询,查看之前写入的Topic的数据。
    关于消息查询的更多信息,请参见查询消息。以按时间查询为例,查询的一部分消息如下截图:查询Kafka消息

步骤二:创建DataWorks表

您需创建DataWorks表,以保证大数据计算服务MaxCompute可以顺利接收消息队列Kafka版数据。为测试便利,本文以使用非分区表为例。

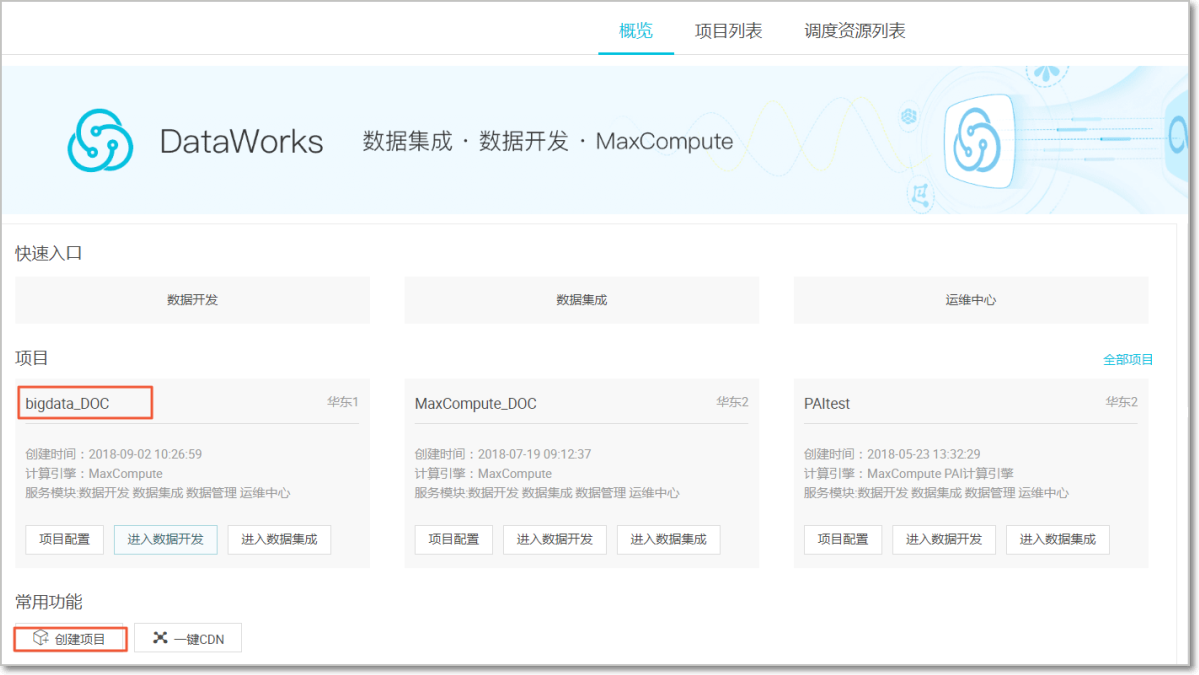

  1. 进入数据开发页面。
    1. 登录DataWorks控制台
    2. 在左侧导航栏,单击工作空间列表
    3. 单击相应工作空间后的进入数据开发

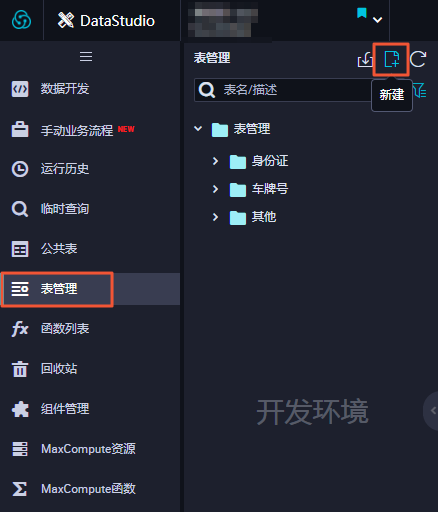

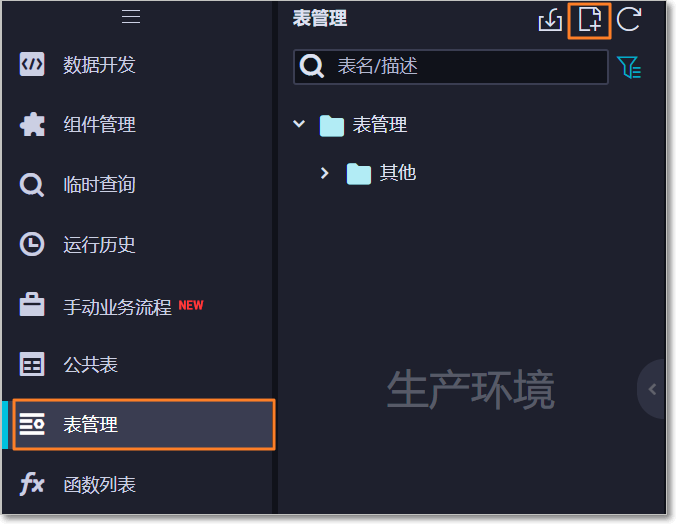

  2. 数据开发页面,右键单击目标业务名称,选择新建 > MaxCompute >
  3. 新建表页面,选择引擎类型并输入表名为testkafka。
  4. 单击DDL模式。在DDL模式对话框中,输入如下建表语句,单击生成表结构
    CREATE TABLE testkafka
    (
     key             string,
     value           string,
     partition1      string,
     timestamp1      string,
     offset          string,
     t123            string,
     event_id        string,
     tag             string
    ) ;
    其中的每一列,对应于DataWorks数据集成Kafka Reader的默认列:
    • __key__表示消息的key。
    • __value__表示消息的完整内容 。
    • __partition__表示当前消息所在分区。
    • __headers__表示当前消息headers信息。
    • __offset__表示当前消息的偏移量。
    • __timestamp__表示当前消息的时间戳。

    您还可以自主命名,详情参见Kafka Reader

  5. 单击提交到开发环境
    具体信息,请参见管理表

步骤三:新增数据源

将已经写入数据的消息队列Kafka版添加至DataWorks,作为迁移数据源,并添加MaxCompute作为数据迁移的目标源。

  1. 新建独享数据集成资源组。

    由于当前DataWorks的默认资源组无法完美支持Kafka插件,您需要使用独享数据集成资源组完成数据同步。详情请参见新增和使用独享数据集成资源组

  2. 登录DataWorks控制台
  3. 在左侧导航栏,单击工作空间列表
  4. 在目标工作空间所在行,单击配置工作空间,单击左侧导航栏中的数据源管理,即可进入数据源管理页面。
  5. 单击页面右上角的新增数据源,即可新增相应的数据源。具体操作,请参见数据源配置
    • 新增数据源消息队列Kafka版
      1. 新增数据源面板,选择Kafka
      2. 填写数据源Kafka信息。
        • 数据源类型:选择阿里云实例模式
        • 数据源名称:输入新增的数据源名称。
        • 适用环境:选择开发
        • 地区:选择华东1(杭州)
        • 实例ID:在消息队列Kafka版控制台创建的实例ID。
        • 特殊认证方式:保持默认。
        • 资源组连通性:选择数据集成
        • 在独享集群集成资源组列表,目标资源组所在行,单击测试连通性
      3. 测试成功后,单击完成
    • 新增数据源MaxCompute
      1. 新增数据源面板,选择MaxCompute
      2. 填写数据源MaxCompute信息。
        • 数据源名称:输入新增的数据源名称。
        • 适用环境:选择开发
        • ODPS Endpoint:保持默认。
        • ODPS项目名称:输入ODPS项目名称为bigdata_DOC。
        • AccessKey ID:MaxCompute访问用户的AccessKey ID。更多信息,请参见获取AccessKey
        • AccessKey Secret:MaxCompute访问用户的AccessKey ID的密码。更多信息,请参见获取AccessKey
        • 资源组连通性:选择数据集成
        • 在独享集群集成资源组列表,目标资源组所在行,单击测试连通性
      3. 测试成功后,单击完成

步骤四:同步数据

  1. 进入数据开发页面。
    1. 登录DataWorks控制台
    2. 在左侧导航栏,单击工作空间列表
    3. 单击相应工作空间后的进入数据开发
  2. 数据开发页面,右键单击业务名称,选择新建 > 数据集成 > 离线同步
  3. 新建节点对话框,输入节点名称(即数据同步任务名称),然后单击提交

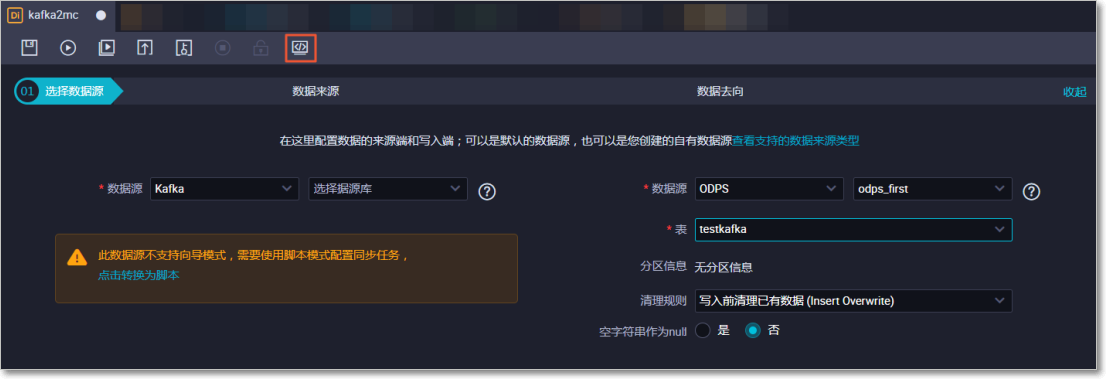

  4. 在创建的节点页面,选择数据源信息。
    切换脚本模式
    您也可以单击配置区域上方的切换代码图标,转换为脚本模式,通过脚本配置。示例如下:
    {
        "type": "job",
        "version": "2.0",
        "steps": [
            {
                "stepType": "kafka",
                "parameter": {
                    "server": "localhost:9093",
                    "fetchMaxWaitMs": "500",
                    "kafkaConfig": {
                        "group.id": "datax_consumer_group"
                    },
                    "endType": "specific",
                    "column": [
                        "__key__",
                        "__value__",
                        "__partition__",
                        "__headers__",
                        "__offset__",
                        "__timestamp__"
                    ],
                    "timeZone": "Asia/Shanghai",
                    "fetchMinBytes": "1",
                    "endDateTime": "${endDateTime}",
                    "encoding": "UTF-8",
                    "version": "10",
                    "stopWhenPollEmpty": "false",
                    "beginType": "specific",
                    "autoOffsetReset": "none",
                    "envType": 0,
                    "datasource": "kafka_001",
                    "valueType": "string",
                    "topic": "topic_c",
                    "beginDateTime": "${beginDateTime}",
                    "keyType": "string",
                    "sessionTimeoutMs": "30000",
                    "waitTime": "10"
                },
                "name": "Reader",
                "category": "reader"
            },
            {
                "stepType": "odps",
                "parameter": {
                    "partition": "",
                    "truncate": true,
                    "datasource": "odps_001",
                    "envType": 0,
                    "column": [
                        "key",
                        "value",
                        "partition1",
                        "timestamp1",
                        "offset",
                        "t123"
                    ],
                    "emptyAsNull": false,
                    "table": "testkafka"
                },
                "name": "Writer",
                "category": "writer"
            }
        ],
        "setting": {
            "executeMode": null,
            "errorLimit": {
                "record": ""
            },
            "speed": {
                "concurrent": 2,
                "throttle": false
            }
        },
        "order": {
            "hops": [
                {
                    "from": "Reader",
                    "to": "Writer"
                }
            ]
        }
    }
  5. 单击数据集成资源出配置,选择步骤三:新增数据源中第一步创建的独享资源组,单击运行图标,运行任务。
    配置任务资源

执行结果

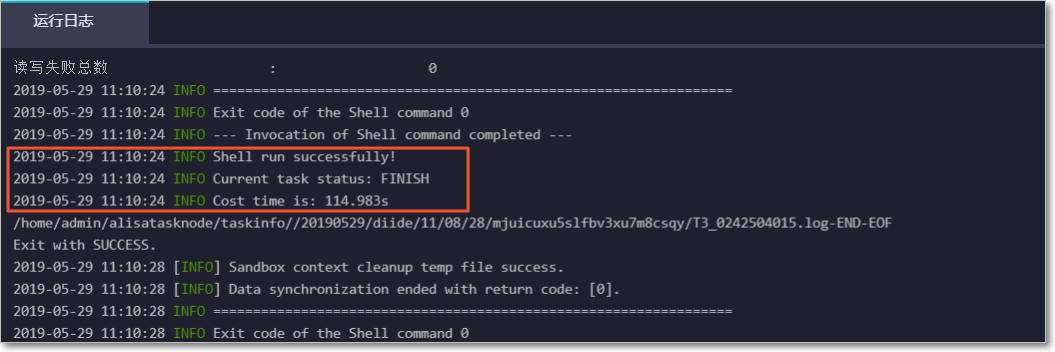

完成运行后,运行日志中显示运行成功。运行日志

后续步骤

您可以新建一个数据开发任务运行SQL语句,查看当前表中是否已存在从消息队列Kafka版同步过来的数据。本文以select * from testkafka为例,具体步骤如下:

  1. 在左侧导航栏,单击临时查询
  2. 临时查询面板,右键单击临时查询,选择新建节点 > ODPS SQL
  3. 新建节点对话框中,输入节点名称,并选择目标文件夹
    说明 节点名称的长度不能超过128个字符。
  4. 单击提交

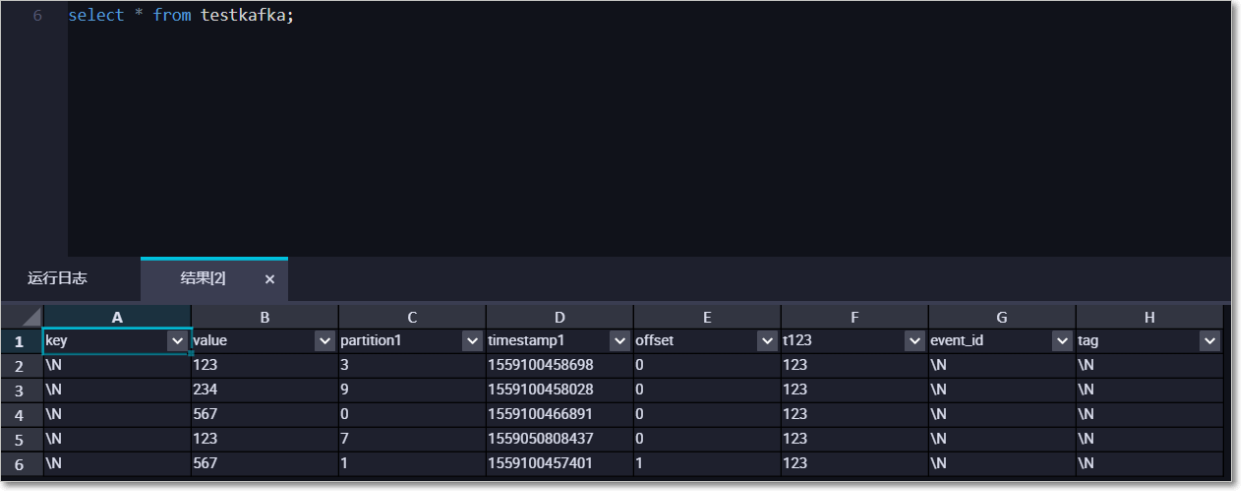

  5. 在创建的节点页面,输入select * from testkafka,单击切换代码图标,运行完成后,查看运行日志。
运行
