当您需要高效创建大量图表进行可视化分析时，推荐使用常规模式新建仪表板。本文主要为您介绍如何查看图表数据、设置图表功能、切换图表、布局图表等操作。

如果您是初次使用Quick BI的仪表板，仪表板展示区还为您提供了引导功能。您可以按照系统的引导来自学仪表板的制作。1

基础操作

在常规模式下，您可以在仪表板的展示区实现以下操作：
  • 查看图表数据
  • 管理图表

    支持复制、移动、删除图表等操作。

  • 切换图表

    支持更换当前图表的类型。

  • 导出功能

    支持导出PNG格式图片、PDF、Excel形式的图表数据信息。

  • 调整仪表板布局
  • 移动端布局配置
    支持在PC端配置移动端的图表布局。
    说明 调整的图表布局仅影响移动端的显示，不影响PC端图表布局。
  • 收藏功能
  • 页面设置

    支持设置仪表板的水印显示、下载设置、皮肤、主题色系、级联条件、全局参数等参数。

  • 设置全局参数

    在配置报表时，可以通过引用全局变量的方式支持一些需要参数变化的场景。

    注意
    • 标准版不支持设置全局参数，高级版和专业版只支持在群空间下设置全局参数。
    • 仪表板创建完成并单击保存后，才支持设置全局参数。
  • 公开仪表板

    公开仪表板后会生成新链接，其他人不用登录Quick BI，仅访问该链接就可以看到该仪表板的内容。

查看图表数据

  1. 在仪表板编辑页面，选择一张图表。
  2. 单击图表上的显示图例，查看某个值的数据情况。查看图表数据-311

管理图表

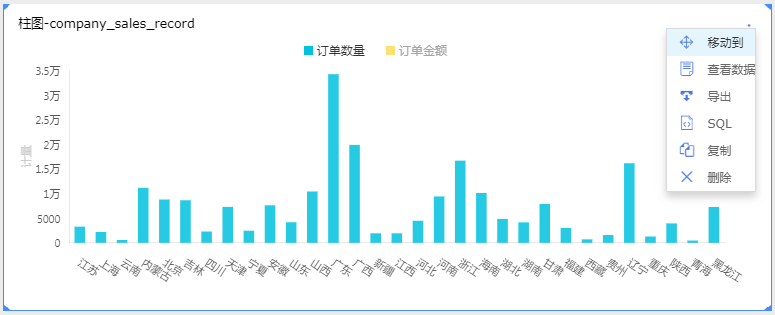

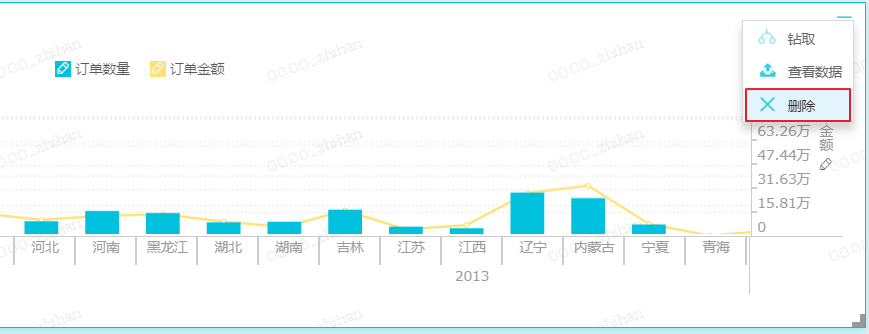

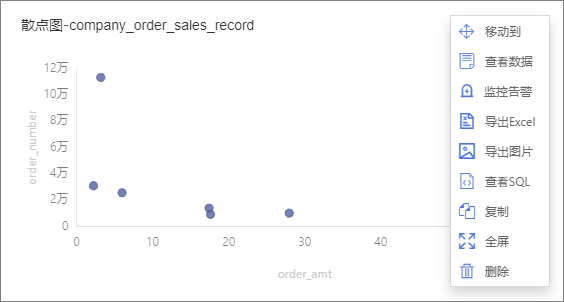

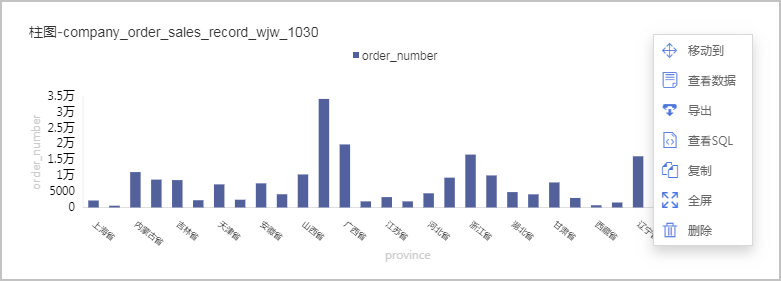

鼠标悬浮至图表右上方，单击更多图标，可进行如下操作：
  • 查询条件：设置图表的查询条件。

    请参见图表内创建查询条件。

  • 移动到：移动图表到Tab容器。
  • 查看数据：查看图表的数据信息。
  • 复制：复制当前图表。
  • 监控告警：监控图表的指标告警信息。
  • 标注：使用图标、背景色以及维值颜色高亮的方式来对图表上特定部分进行标注。

    请参见标注。

  • 圈选联动：在图表区域圈选多值后进行联动。

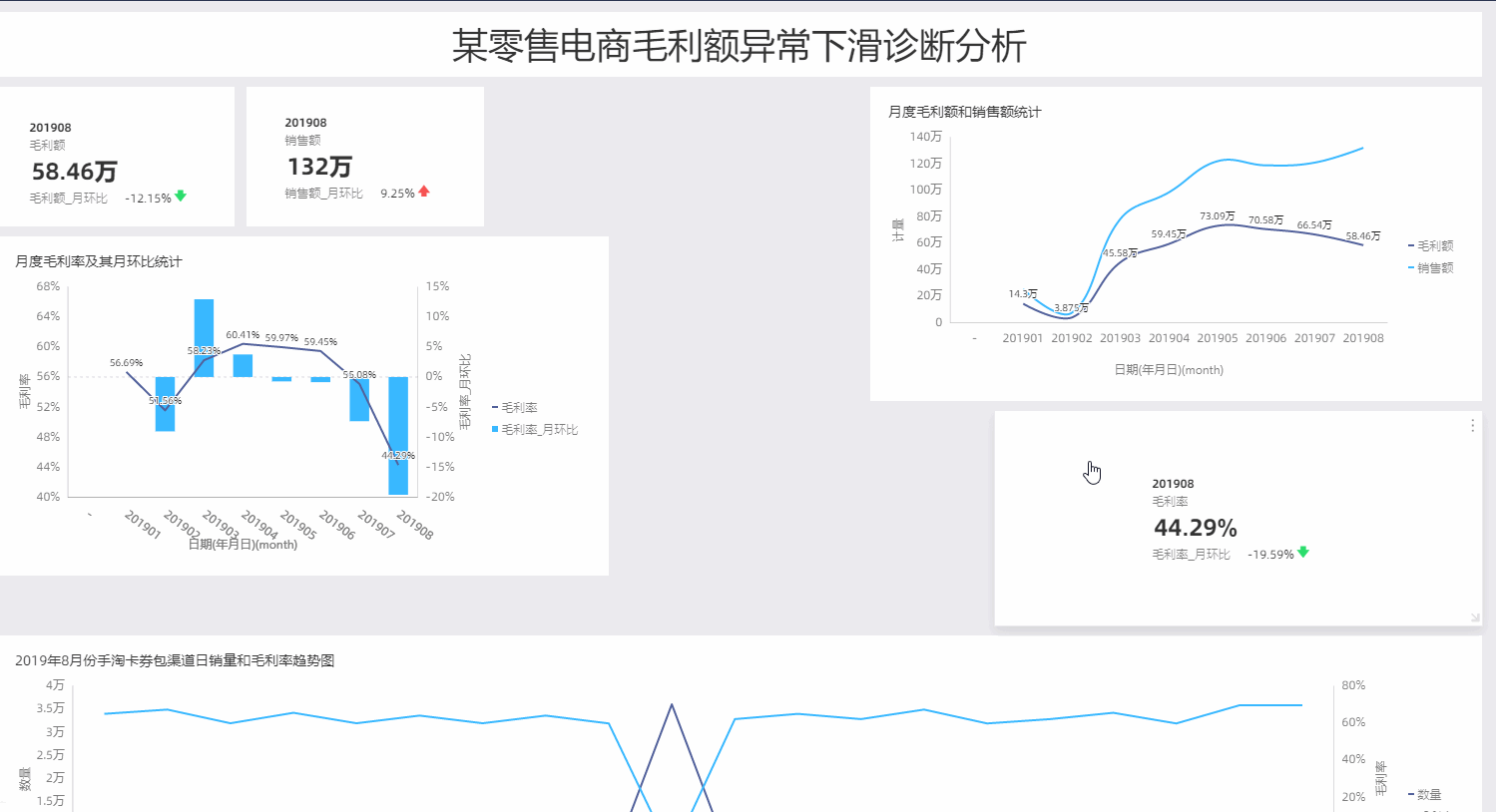

    仅当设置联动后，才支持圈选联动功能，请参见联动设置与展示。圈选联动-311

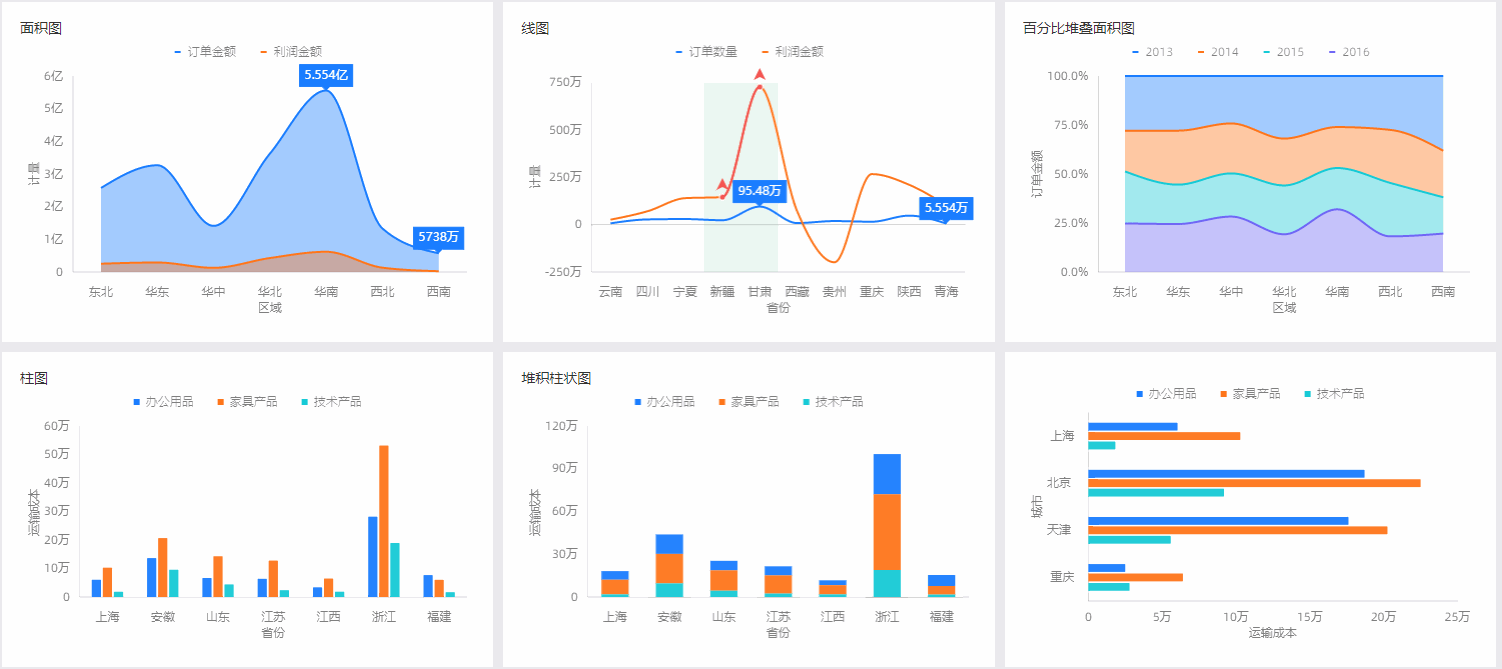

    说明 线图、柱形图、堆积柱形图、百分比堆积柱形图，条形图、堆积条形图、百分比堆积条形图、面积图、堆积面积图、百分比堆积面积图、组合图、散点图、气泡图支持圈选联动功能。
  • 圈选跳转

    请参见多维度可视化分析。

  • 监控告警：监控图表的指标告警信息。

    请参见配置监控告警。

  • 导出：导出PNG格式图片、PDF、Excel形式的图表数据信息，并存放到本地或OSS服务器上。

    请参见导出功能。

  • 查看SQL：查看图表的SQL查询语句。
  • 全屏：全屏显示当前图表。

    在全屏模式下可以通过单击退出全屏按钮退出全屏。

  • 删除：删除当前图表。

切换图表

在仪表板编辑页面，您可以切换图表的样式。

  1. 在仪表板编辑页面，选择一张图表。
  2. 单击页面右侧的更换图表类型。
    例如，将原本的饼图切换为雷达图。切换图表
    图表自动切换为新样式，如下图所示。 雷达图
说明 如果不能正常切换，说明所选择的图表要素与当前的图表要素不匹配，系统会根据需要切换图表的样式，来提示需要调整的要素名称。您可以根据系统提示，在维度和度量列表中，选择合适的字段，添加到对应的图表要素区域，从而完成图表的切换。

导出功能

仅当打开导出开关后，才能支持导出功能，请参见导出控制。

  1. 在仪表板编辑页面，选择一张图表。

    您也可以在报表浏览页面进行此操作。

  2. 单击图表右上方更多图标，选择导出。
  3. 在导出页面 ，配置以下参数：
    参数项 参数项说明
    导出名称 您可以自定义导出附件的名称。
    导出格式 支持导出图片、PDF和EXCEL格式。
    说明 当导出交叉表时，如果您导出的文件格式为EXCEL，您可以选择交叉表数据类型为带格式或纯数据。
    • 当单元格超过50000个时，推荐您选择纯数据类型。
    • 导出Excel文件仅支持前10000条记录

    组织管理员可以配置数据的导出格式，请参见导出控制。

    导出渠道 支持导出到本地或OSS服务端。
  4. 单击确定。

调整仪表板布局

  • 将鼠标悬浮至图表四个边角中的任意一个，当鼠标变成双向箭头时，拖拽调整图表大小。
  • 将鼠标悬浮至图表上，当鼠标变成手形时，拖拽调整图表上下位置。
调整仪表板

移动端布局配置

您可以在仪表板编辑页面，调整图表在移动端的布局。

  1. 在仪表板编辑页面，单击仪表板展示区右下角的手机图标。
  2. 在配置页面，单击移动端布局配置右侧的编辑图标。配置
  3. 在移动端布局配置对话框，拖拽调整图表的布局后，单击确定。
    说明 在移动端布局配置对话框调整的图表布局仅影响移动端的显示，不影响PC端图表布局。
    3.11.2

收藏功能

在仪表板编辑页面，单击顶部菜单栏的收藏图标，可收藏当前仪表板。
说明 仅当该发布该仪表板后，才支持收藏功能。

页面设置

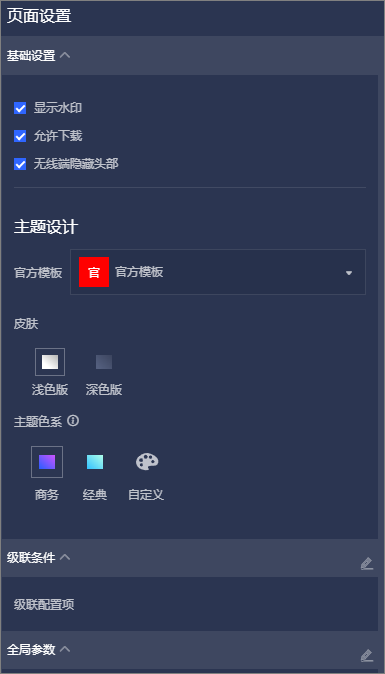

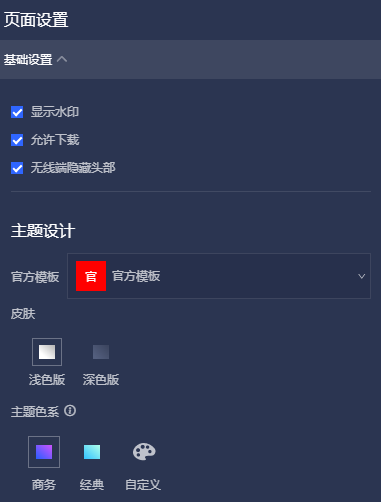

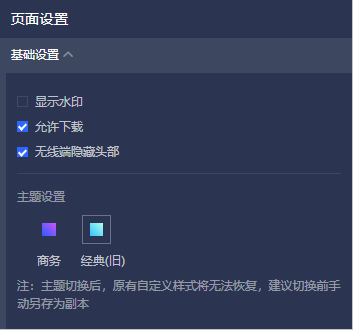

在仪表板编辑页面，单击顶部菜单栏的设置图标，设置仪表板的水印显示、下载设置、皮肤、主题色系、级联条件、全局参数等参数。页面设置

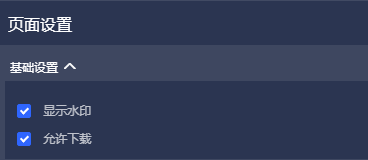

  • 基础设置：设置显示水印和允许下载。
  • 主题设计：设置仪表板的官方模板、皮肤和主题色系，请参见主题设计。
  • 级联条件：配置仪表板中查询控件间关联关系，请参见配置条件级联。
  • 全局参数：在配置报表时，可以通过引用全局变量的方式支持一些需要参数变化的场景，请参见设置全局参数。

设置全局参数

注意
  • 标准版不支持设置全局参数，高级版和专业版只支持在群空间下设置全局参数。
  • 仪表板创建完成并单击保存后，才支持设置全局参数。

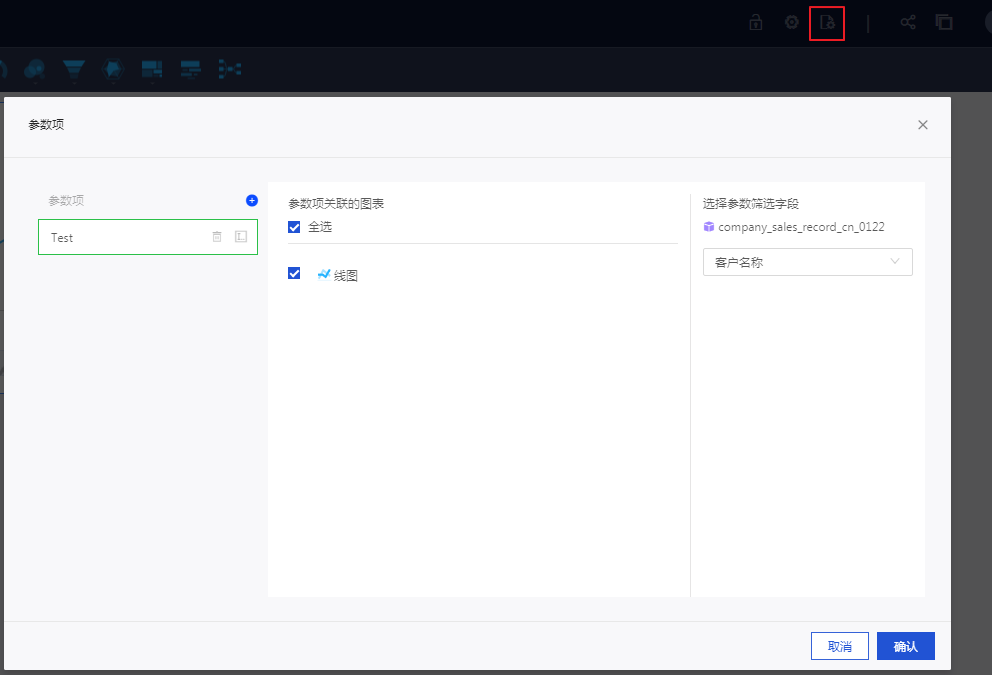

  1. 在仪表板编辑页面，单击顶部菜单栏的全局参数图标。
  2. 在参数项对话框，配置全局参数并单击确定。全局设置请参见配置全局参数。

公开仪表板

公开仪表板后会生成新链接，其他人不用登录Quick BI，仅访问该链接就可以看到该仪表板的内容。

  1. 在仪表板编辑页面，单击顶部菜单栏的更多图标，选择公开图标。公开设置
  2. 在公开对话框中，选择截止日期。
  3. 根据需求，勾选或去勾选生成新链接：
    • 当选中生成新链接，则公开后，再次修改截止日期并重新公开时，在链接区域会生成新URL。
    • 当不选中生成新链接，则公开后，再次修改截止日期并重新公开时，在链接区域不会生成新URL。
  4. 单击公开，完成仪表板的公开。
