面积图/堆积面积图/百分比堆积面积图
一、 功能概述
面积图、堆积面积图和百分比堆积面积图均属于Quick BI“线/面图类”组件，它们通过在折线下方填充颜色形成面积，用以展示数据随连续维度（通常是时间）变化的趋势走向以及它们所占的面积比例。
面积图 (Area Chart): 基础的面积图清晰展示单个或多个数据系列的趋势和量级。当多个系列存在时，它们可能会相互重叠。
堆积面积图 (Stacked Area Chart): 将多个数据系列进行堆叠展示，每个系列的值都基于前一个系列进行累加。这有助于观察各组成部分对总体趋势的贡献以及总量的变化。
百分比堆积面积图 (Percentage Stacked Area Chart): 与堆积面积图类似，但Y轴展示的是各数据系列在每个数据点上所占的百分比。这使得更容易比较不同时期各组成部分的相对比例。
主要优势:
趋势与体量并重: 直观展示数据变化趋势，同时通过填充面积强调数值的量级。
构成分析清晰: 堆积和百分比堆积类型非常适合展示各部分对总体的贡献及占比变化。
丰富分析能力: 支持一键配置同环比、累计计算，以及智能辅助线、趋势线、预测、异常点检测和波动分析等。
灵活视觉配置: 支持不同面积图类型切换，可自定义线条（曲线/直线）、颜色（含渐变）、图例、数据标签、缩略轴等。
数据对比与标注: 支持同期数据对比和数值标注。
典型应用场景:
使用面积图分析公司主要产品线月度销售额的变化趋势。
使用堆积面积图追踪不同业务部门的收入贡献，观察总收入的构成和增长情况。

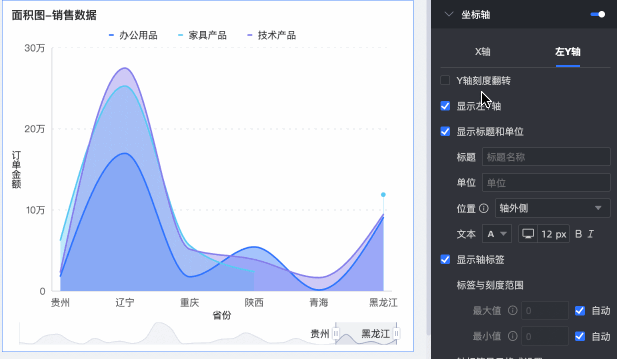

（此处应插入 图片1，展示面积图效果图示例）使用百分比堆积面积图分析不同客户类型在各季度销售额中所占的百分比份额。
二、 使用限制
为了确保图表的正确和有效展示，请注意以下字段配置要求：
类别轴/维度: 至少需要指定 1个 维度字段（例如：日期、省份）。
值轴/度量: 至少需要指定 1个 度量字段（例如：订单数量、销售额）。
颜色图例/维度 (可选): 最多只能选择 1个 维度字段（例如：产品类型、运输方式）。此配置项仅当“值轴/度量”上仅有1个度量字段时才生效，用以通过不同颜色区分不同系列。
分面模式下的额外限制:
当您在“拆分/维度”中添加字段启用分面模式时：
字段高级计算: “拆分/维度”中的字段，其高级计算仅支持TopN或无。
样式限制: 坐标轴不支持双Y轴；辅助展示不支持缩略轴。
分析功能限制: 仅支持数据交互（钻取、联动、跳转），不支持高级设置、分析预警、标注、智能洞察等。
三、 操作步骤
前提条件: 您需要先在Quick BI中创建一个仪表板。
图表数据配置

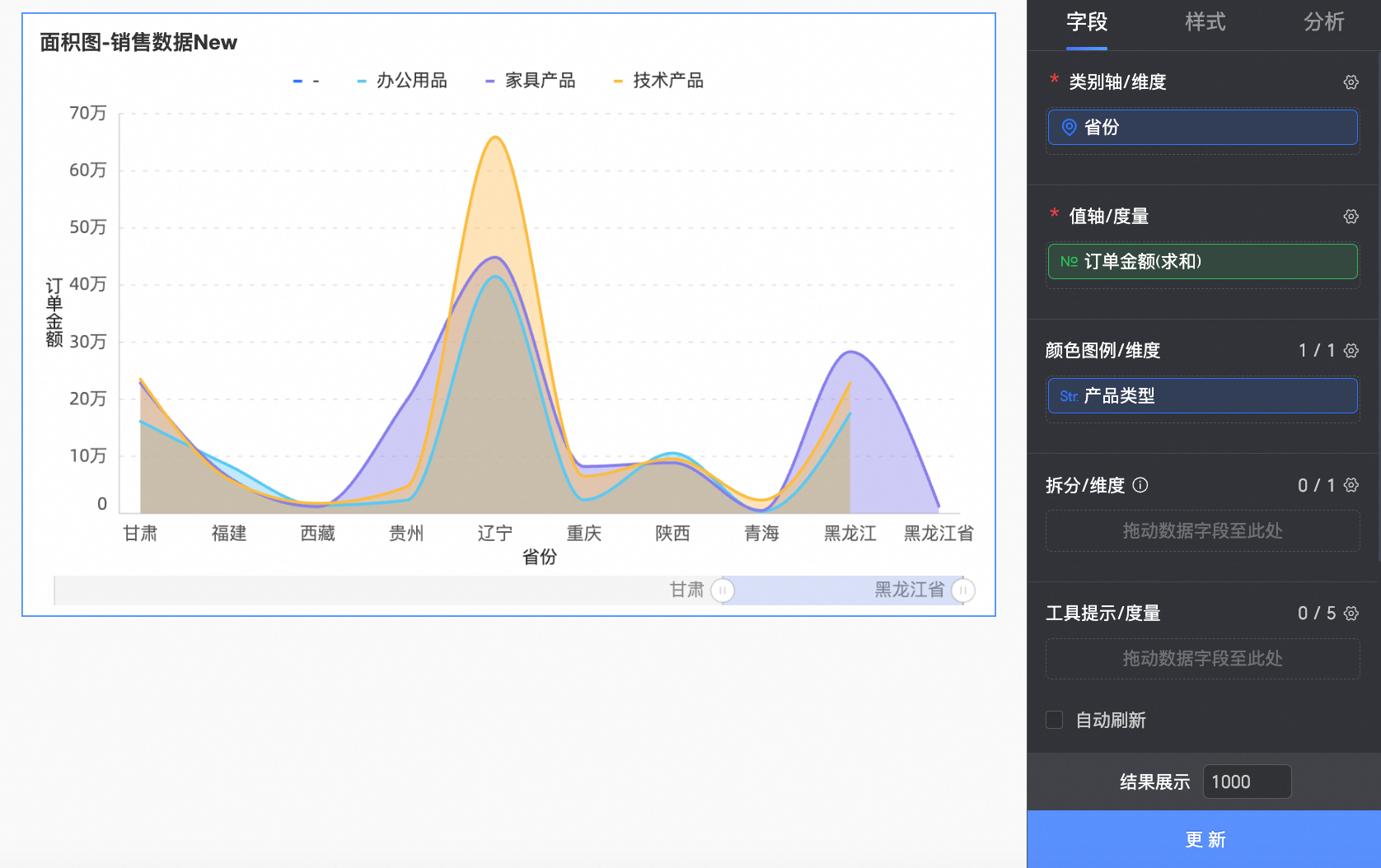

在数据页签，选择需要的维度字段和度量字段：
在维度列表中，找到省份，双击或拖拽至类别轴/维度区域。
在维度列表中，找到产品类型，双击或拖拽至颜色图例/维度区域。
在度量列表中，找到订单金额，双击或拖拽至值轴/度量区域。
单击更新。

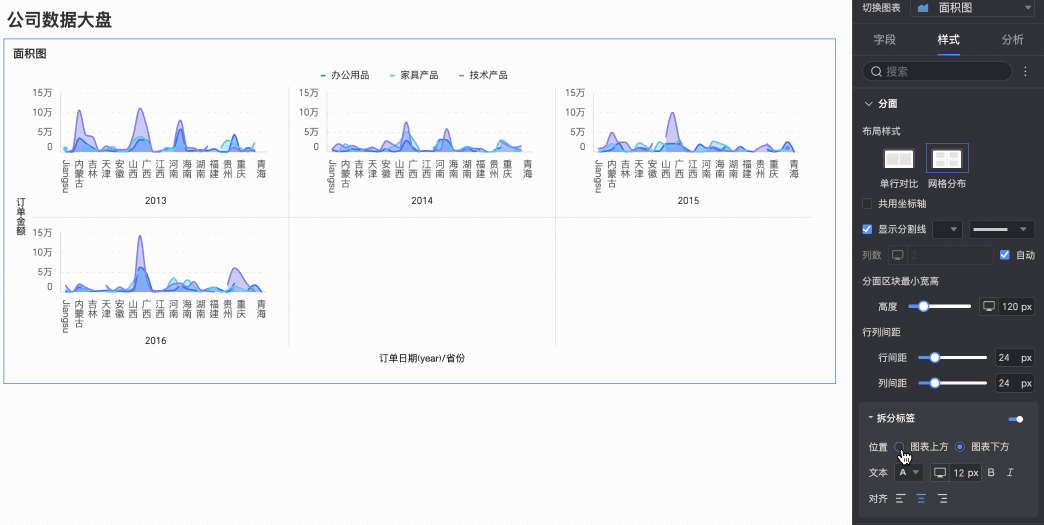

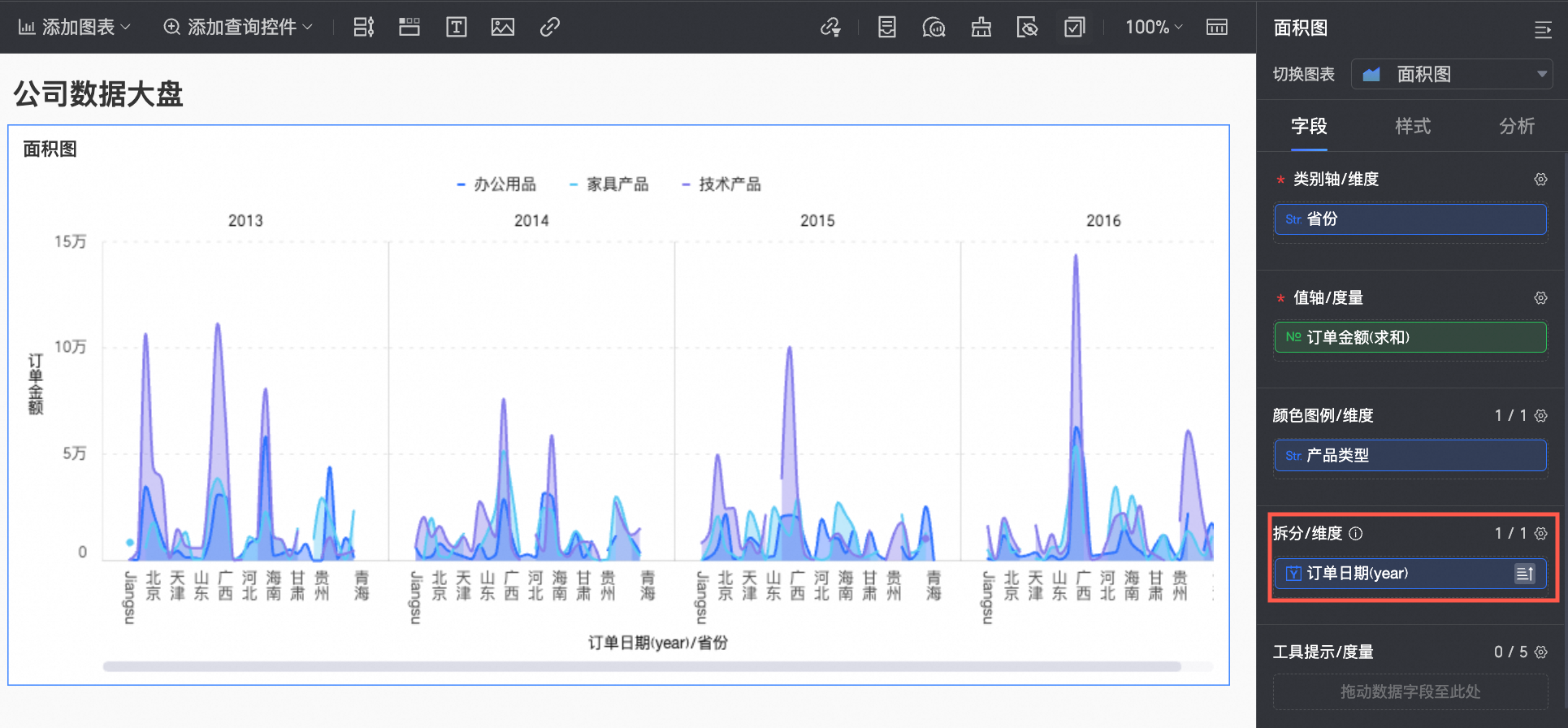

（可选）您可以选择在拆分/维度中继续添加维度字段，以通过分面模式更直观地展示不同维值下的数据趋势。
说明
仅支持添加一个拆分维度字段，且分面模式存在如下功能限制。
字段：对于拆分/维度中的字段，其高级计算功能仅支持配置 topN、无。
样式：坐标轴不支持设置显示双 Y 轴；辅助展示不支持设置缩略轴。
分析：仅支持设置数据交互，不支持高级设置、分析预警、标注、智能洞察。
图表样式配置
下面为您介绍图表的样式配置，图表通用的样式配置请参见配置图表标题区。
您可以在配置区顶部的搜索框中输入关键字快速查找配置项进行配置。同时单击右侧
图表支持操作展开/收起全部类别。

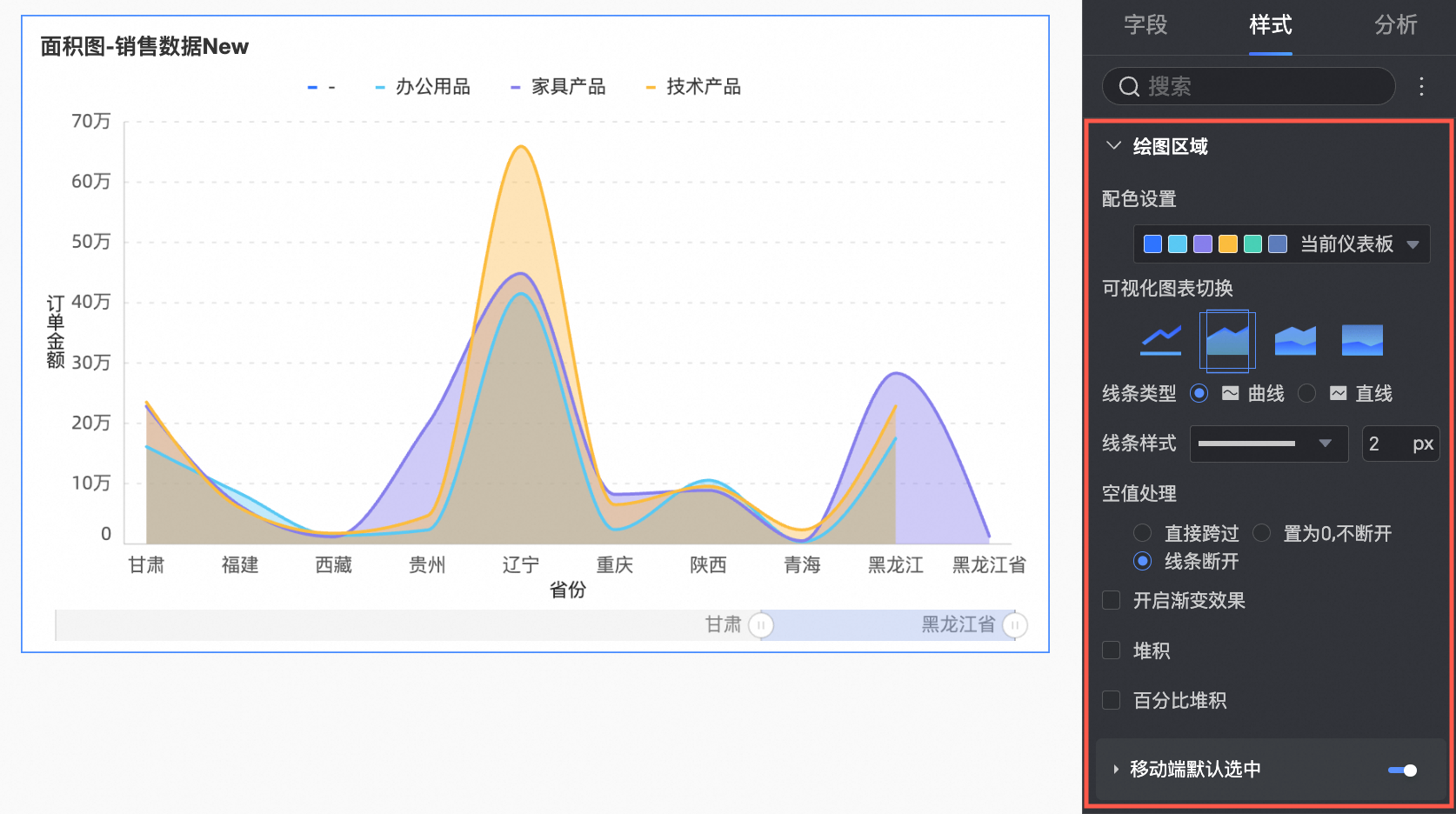

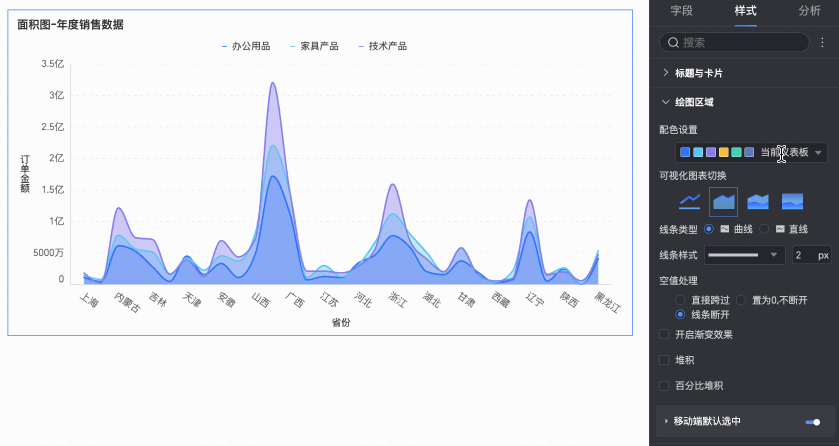

在绘图区域中，设置线图样式。
图表配置项 | 配置项说明 |
配色设置 | 为面积区域配色，您可以使用系统配色方案，或自定义配色。 |
可视化图表切换 | 设置图表类型，支持线图、面积图、堆积面积图、百分比堆叠面积图。 |

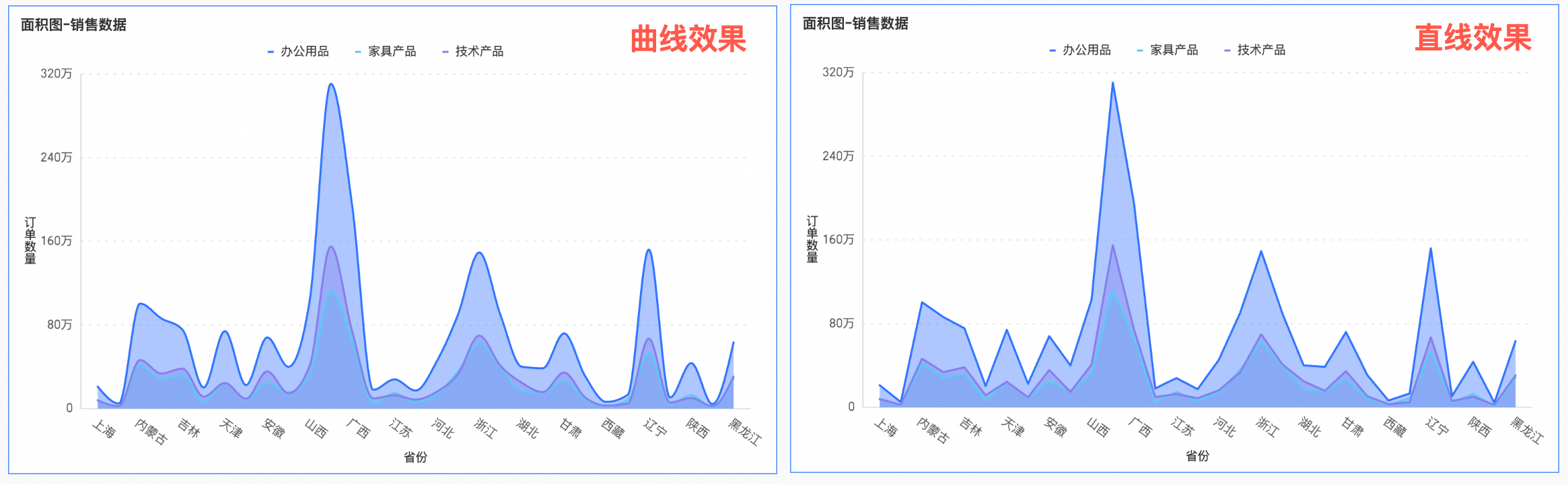

线条类型 | 设置图表线条样式，支持曲线、直线。 |
线条样式 | 设置图表线条的线型，以及粗细。 |
空值处理 | 支持设置直接跨过、置为0，不断开和线条断开三种方式。 |

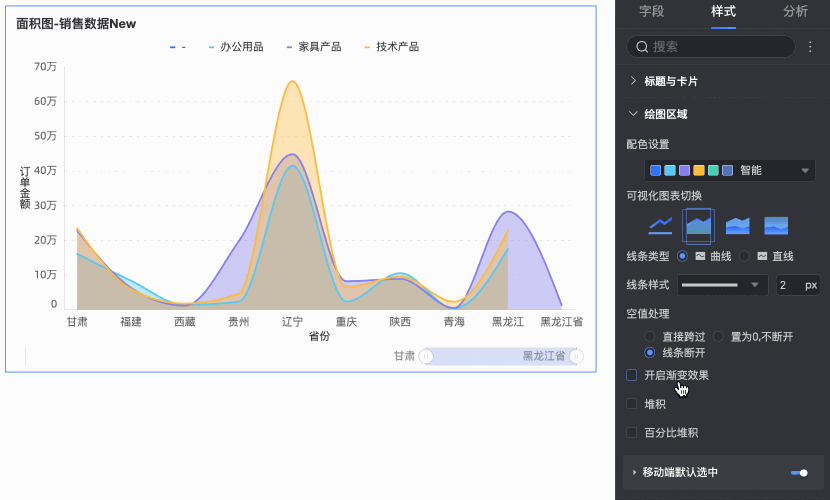

开启渐变效果 | 开启后，图表面积区域颜色呈渐变展示。 |
堆积和百分比堆积 | 支持面积图、堆积面积图和百分比堆叠面积图的切换。
|
移动端默认选中 | 设置选中后，默认选中项支持选择全局最后一个维值或指定系列最后一个维值。 |

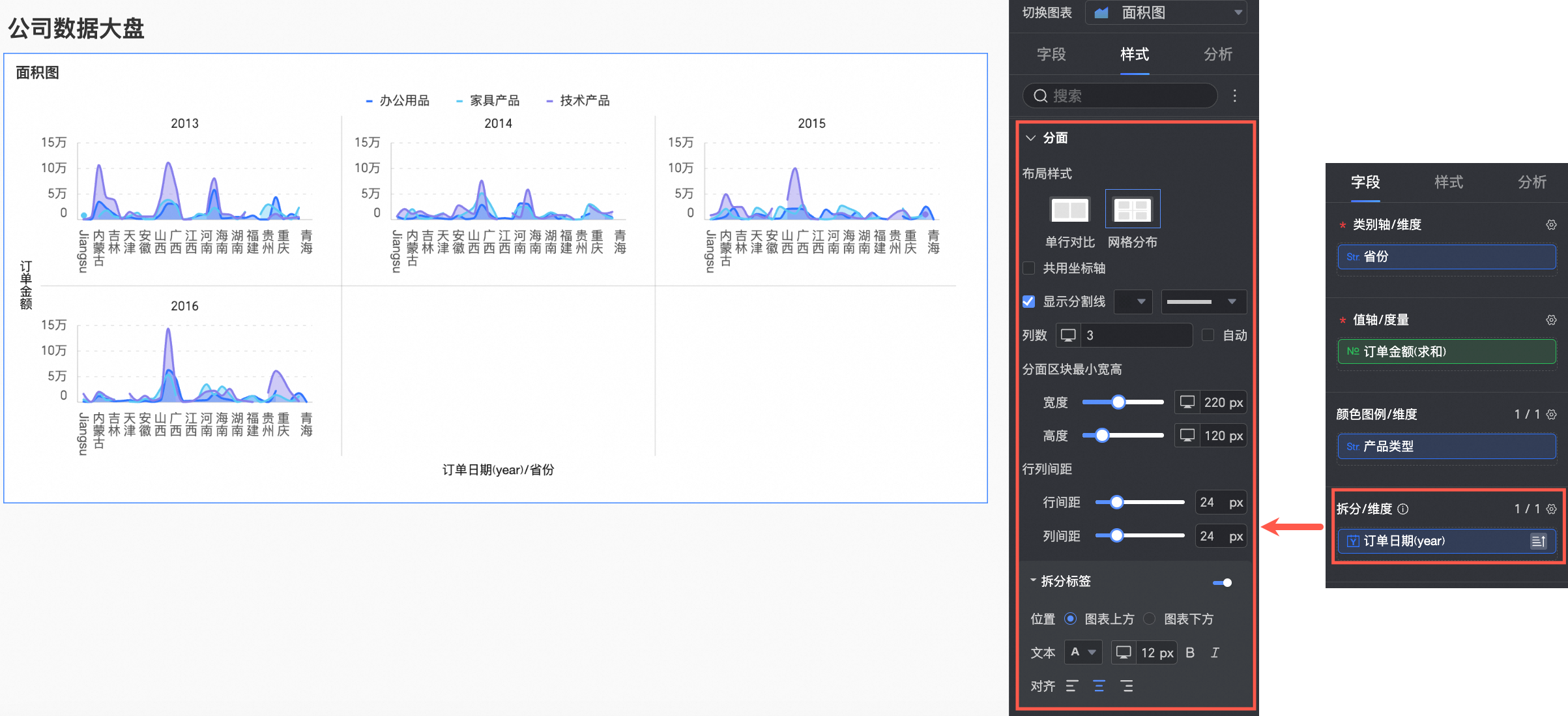

分面模式下，在分面中，设置图表排列的布局及样式。
说明
仅当拆分/维度中配置了相关字段时，分面模式才生效。
图表配置项 | 说明 | |
布局样式 | 设置图表排列布局，支持单列对比和网络分布两种模式。 | |

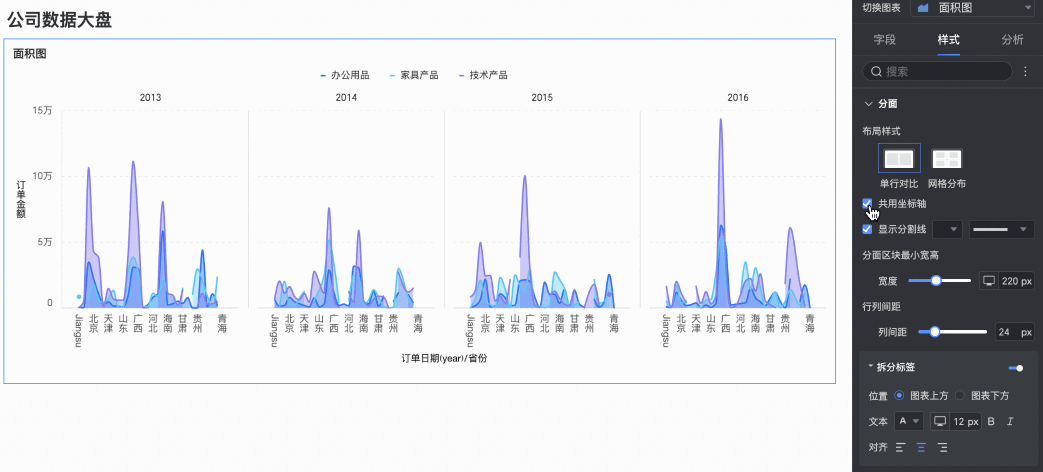

共用坐标轴 | 设置图表是否需要共用同一坐标轴。
| |
显示分割线 | 设置在图表与图表之间是否显示分割线。 当设置为显示状态，您可以进一步配置分割线的颜色及样式。 | |

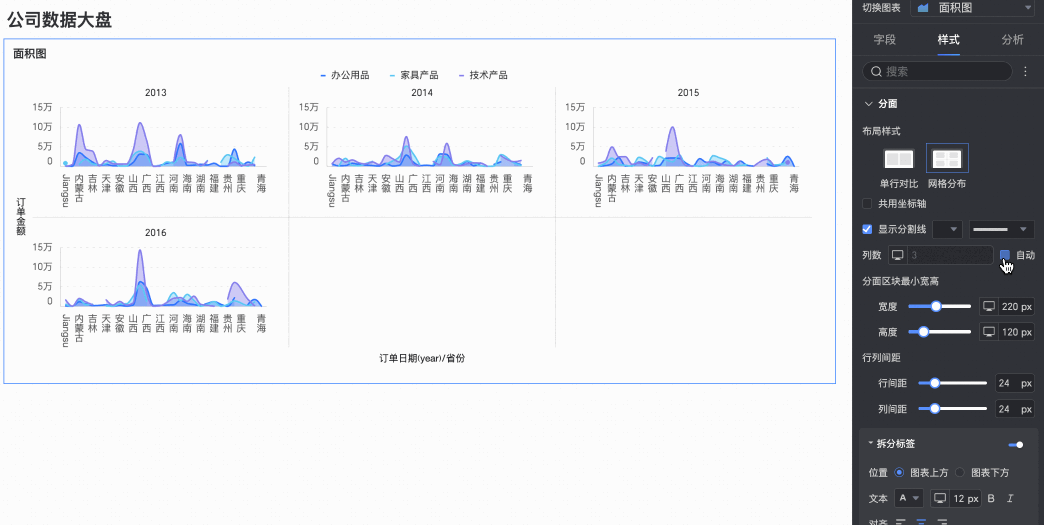

列数 | 当布局样式选择为网络分布时，支持设置图表排列的列数。 默认为自动，您也可以根据实际需求自定义列数。 说明
| |
分面区块最小宽高 | 设置每个图表的最小宽高，不同布局样式下支持配置的信息不同。
| |
行列间距 | 设置各图表间的行列间距。不同布局样式下支持配置的信息不同。
| |
拆分标签 | 位置 | 设置维值标签的显示位置，支持设置在图表上方或图表下方。 |
文本 | 设置维值标签的字体颜色及样式。 | |
对齐 | 设置维值标签的对齐方式。 | |
在坐标轴中，设置坐标轴样式，默认选中显示坐标轴。

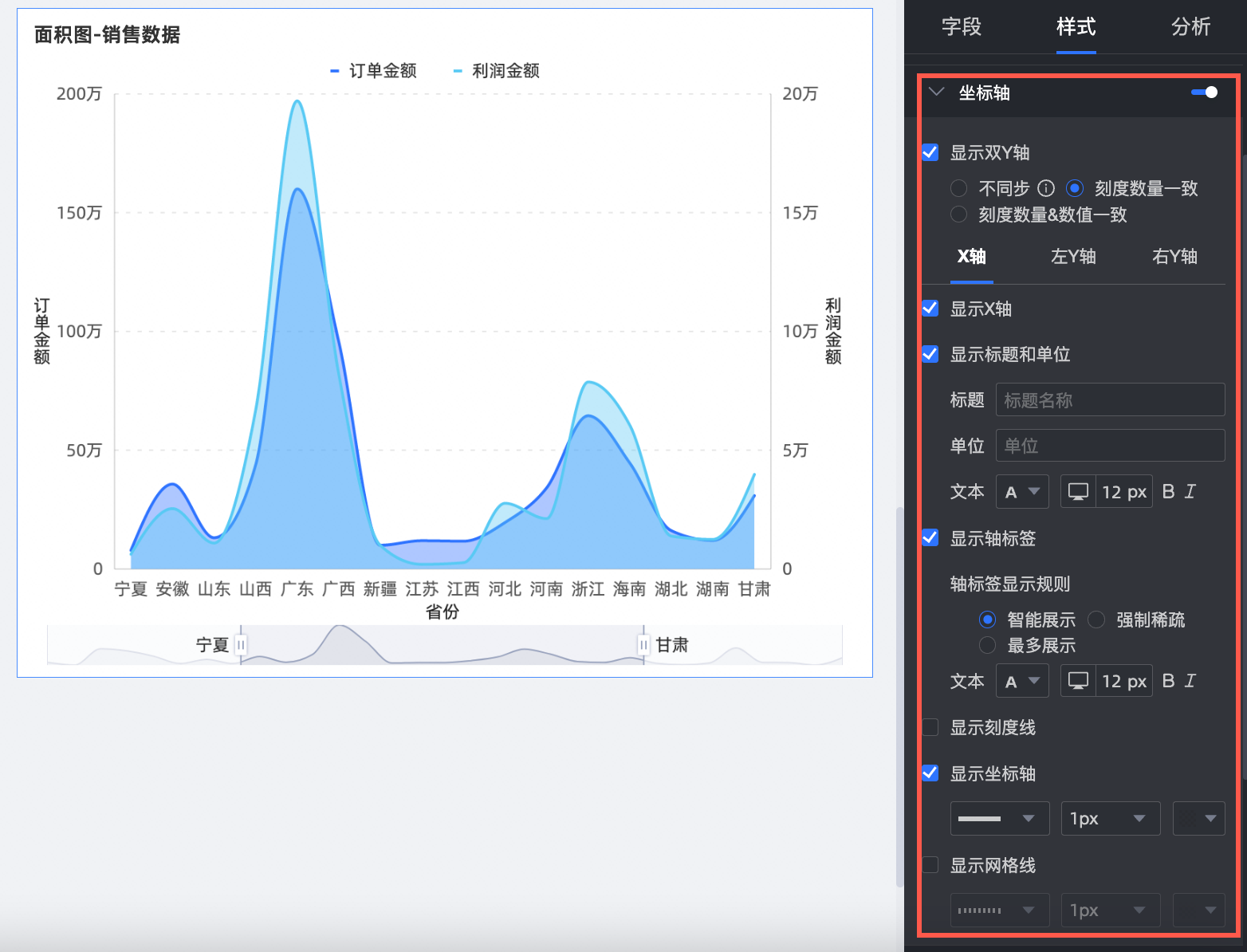

您可以勾选显示双Y轴，仅当添加的度量个数≥2个时，设置的双Y轴才生效。选中该选项，则在坐标轴区域会出现右Y轴。
名称 | 配置项 | 说明 |
X轴 | 显示X轴 | 设置是否显示X轴。 |
显示标题和单位 | 设置X坐标轴上是否显示轴标题和单位。 | |
显示轴标签 | 设置X轴上是否显示标签，以及轴标签显示规则、文本样式。 | |

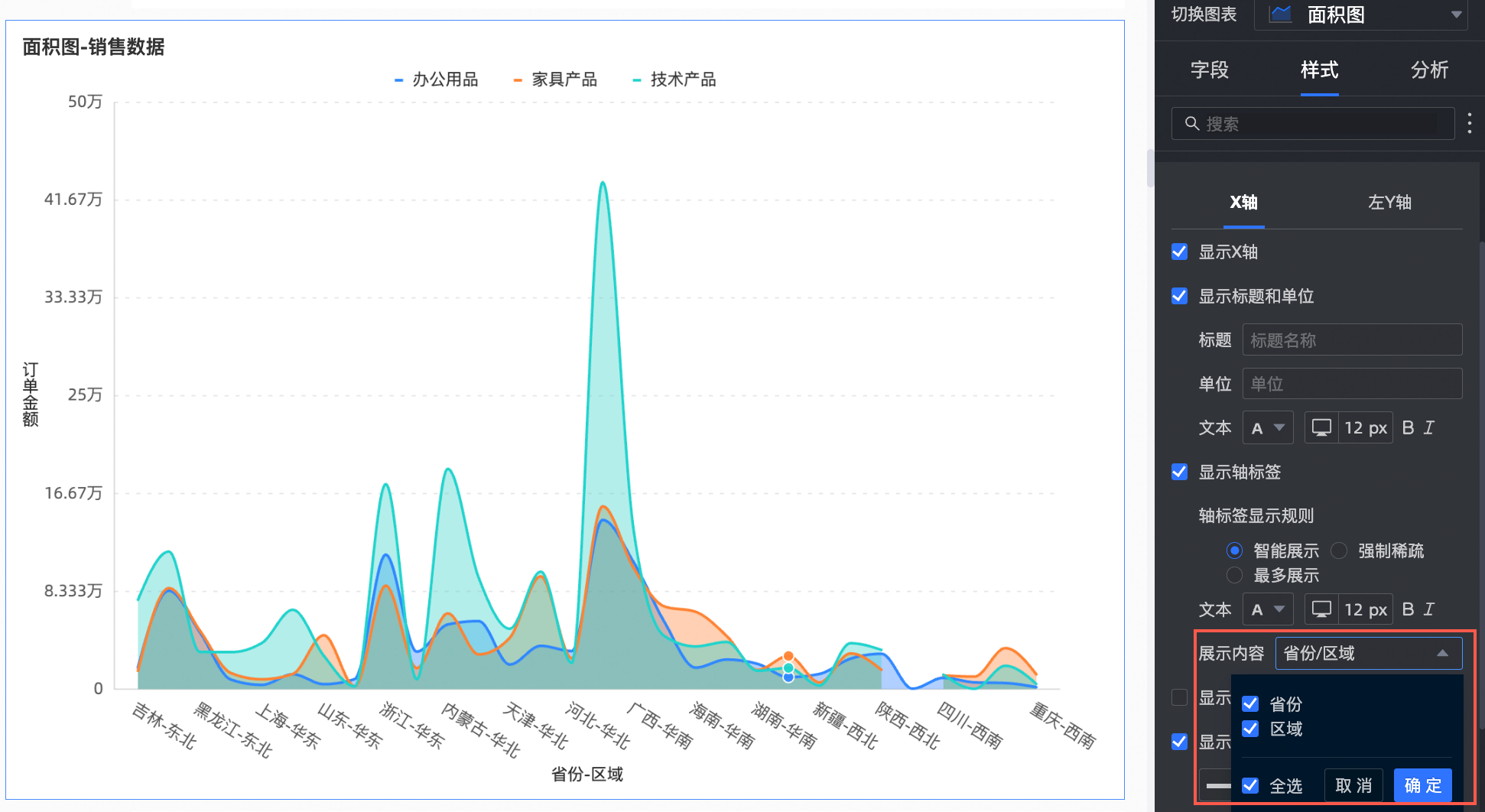

展示内容 | 设置展示内容为部分或全部维度。
| |
显示刻度线 | 设置X轴上是否显示刻度线。 | |
显示坐标轴 | 设置是否显示X轴，包括线型、线宽和颜色。 | |
显示轴标签 | 设置X轴上是否显示标签。 | |
显示网格线 | 设置X轴上是否显示网格线，包括线型、线宽和颜色。 | |
左Y轴 | Y轴刻度翻转 | 您可以设置翻转Y轴刻度值。
|
显示左Y轴 | 设置是否显示左Y轴。 | |
显示标题和单位 | 设置是否显示轴标题和单位。 | |
显示轴标签 | 设置左Y轴上是否显示标签，以及标签与刻度范围、轴标签显示格式设置。 | |
显示刻度线 | 设置左Y轴上是否显示刻度线。 | |
显示坐标轴 | 设置是否显示左Y轴，包括线型、线宽和颜色。 | |
显示网格线 | 设置左Y轴上是否显示网格线，包括线型、线宽和颜色。 | |

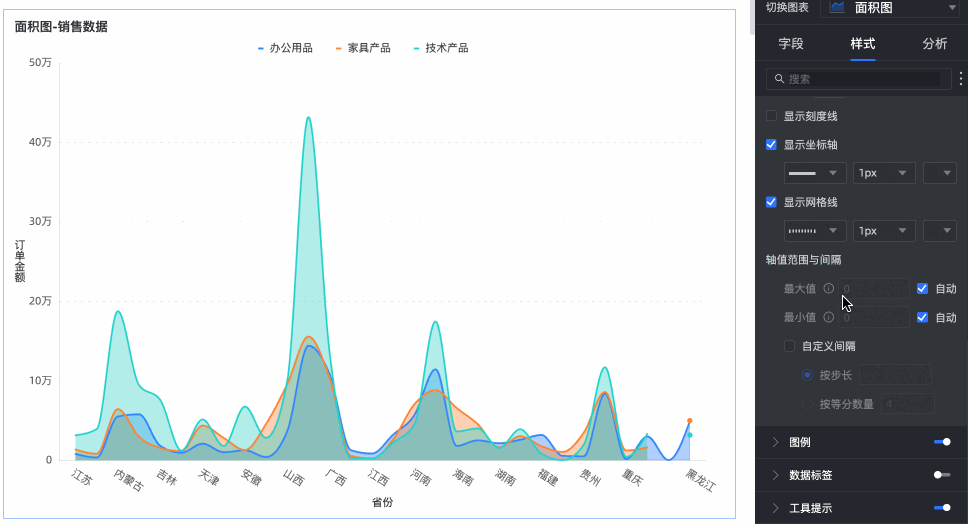

轴值范围与间隔 |
|
说明
仅当选中显示双Y轴时，需要配置右Y轴，参数配置同左Y轴。

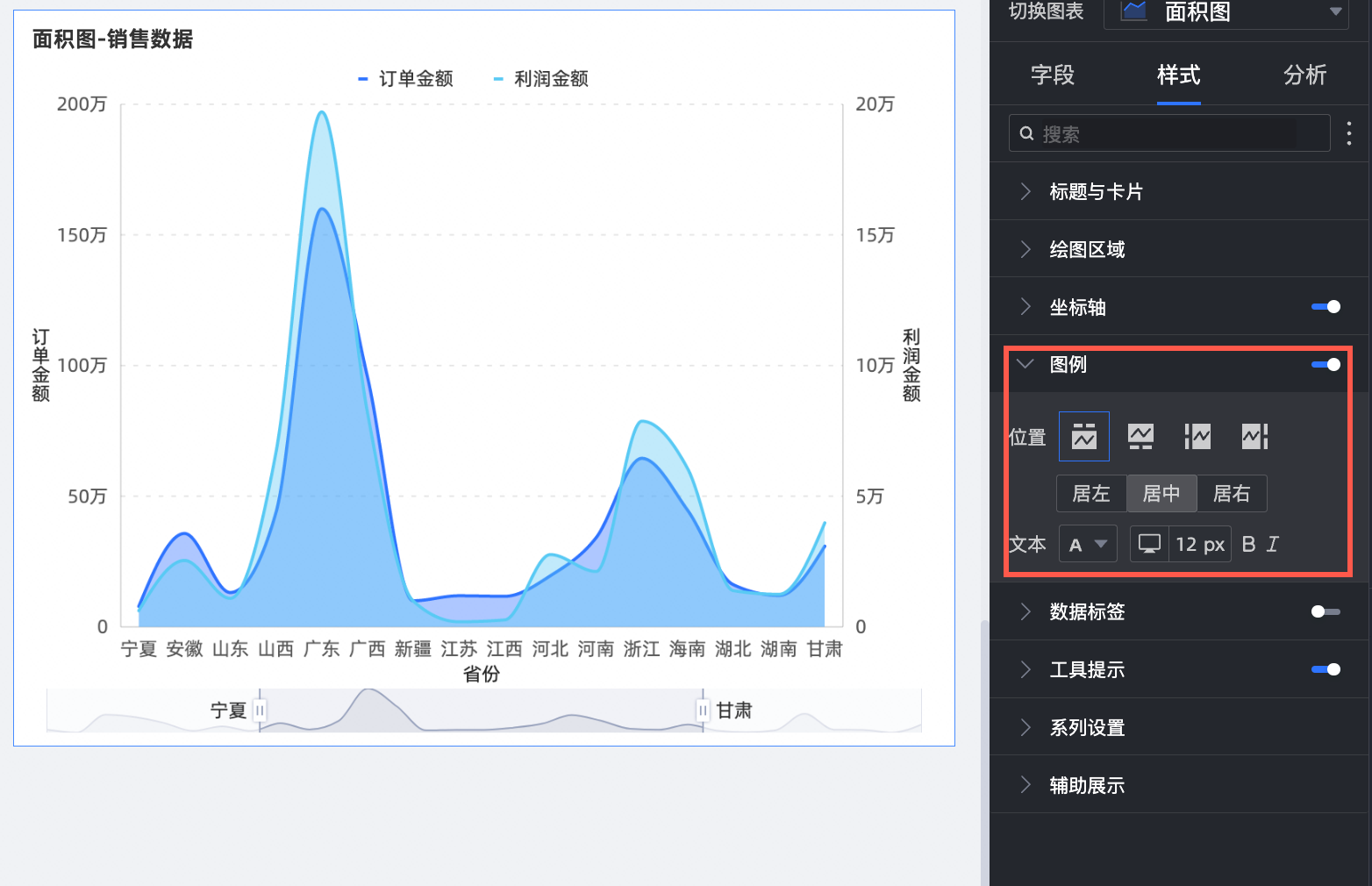

在图例中，设置是否显示图例及图例样式。
PC端配置
图表配置项 | 配置项说明 |

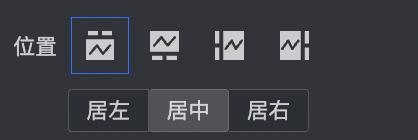

位置 | 设置图例显示位置，支持以下四种图例呈现方式。
|
文本 | 设置图例文本样式。 |
移动端配置
图表配置项 | 配置项说明 |

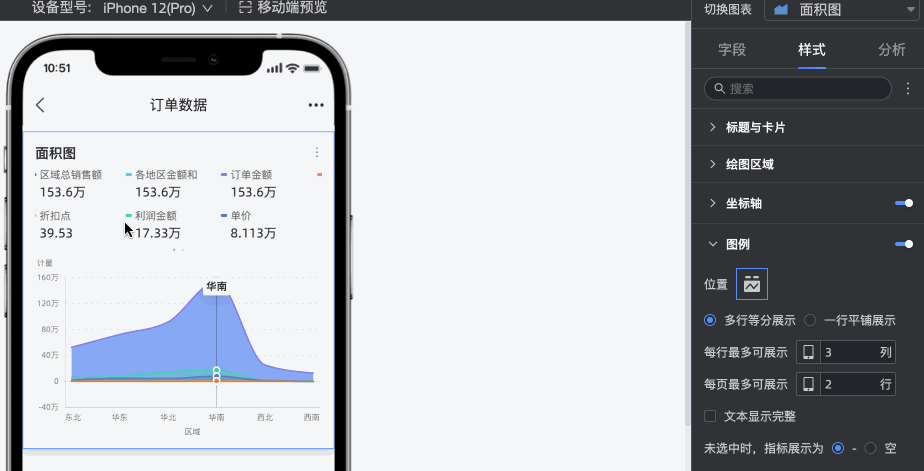

位置/多行等分展示 | 选择多行等分展示方式后可多行展示度量指标，例如：
|

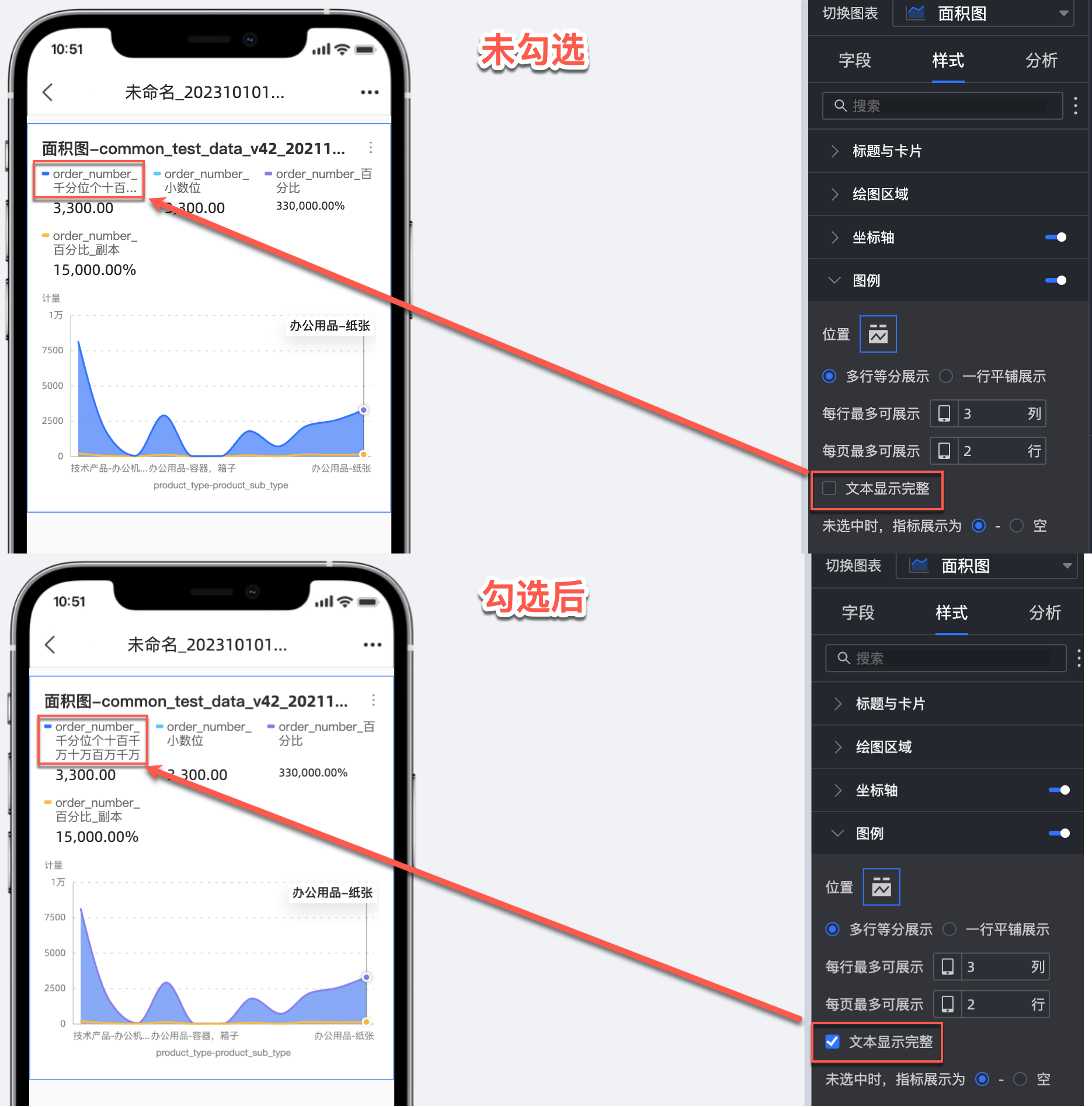

当选择多行等分展示方式中度量名称较长被隐藏时，可通过文本显示完整功能实现，例如：
| |
位置/一行平铺展示 | 勾选后可将多行度量指标改为，一行平铺的展示方式。
|
指标展示 | 指标未被选择时，展示效果默认为 “-”，可切换为“空”的展示效果。
|

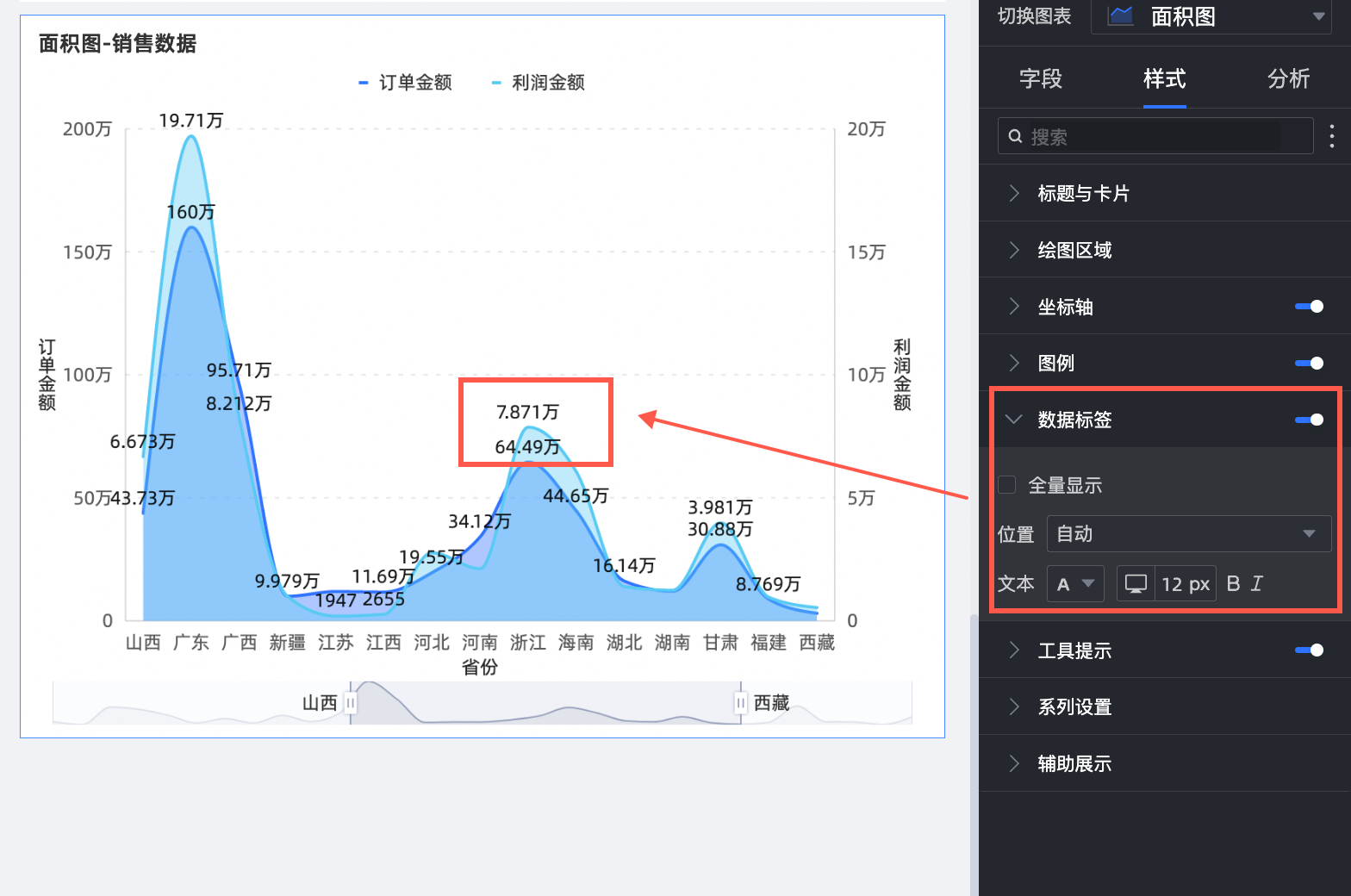

在数据标签中，设置是否显示数据标签以及标签样式。
图表配置项 | 配置项说明 |
全量显示 | 设置是否全量显示数据标签。 |
位置 | 设置标签显示位置。 |
文本 | 设置标签文本样式。 |
在工具提示中，设置工具提示方式。
图表配置项 | 配置项说明 |
展示方式 | 设置提示信息展示方式，支持按单数据点、按维值两种方式。 |
内容 | 展示方式为按单数据点时，支持占比； 展示方式为按维值时，支持总计和占比。 |
背景色 | 设置背景颜色。 |
文本 | 设置提示文字样式。 |
说明

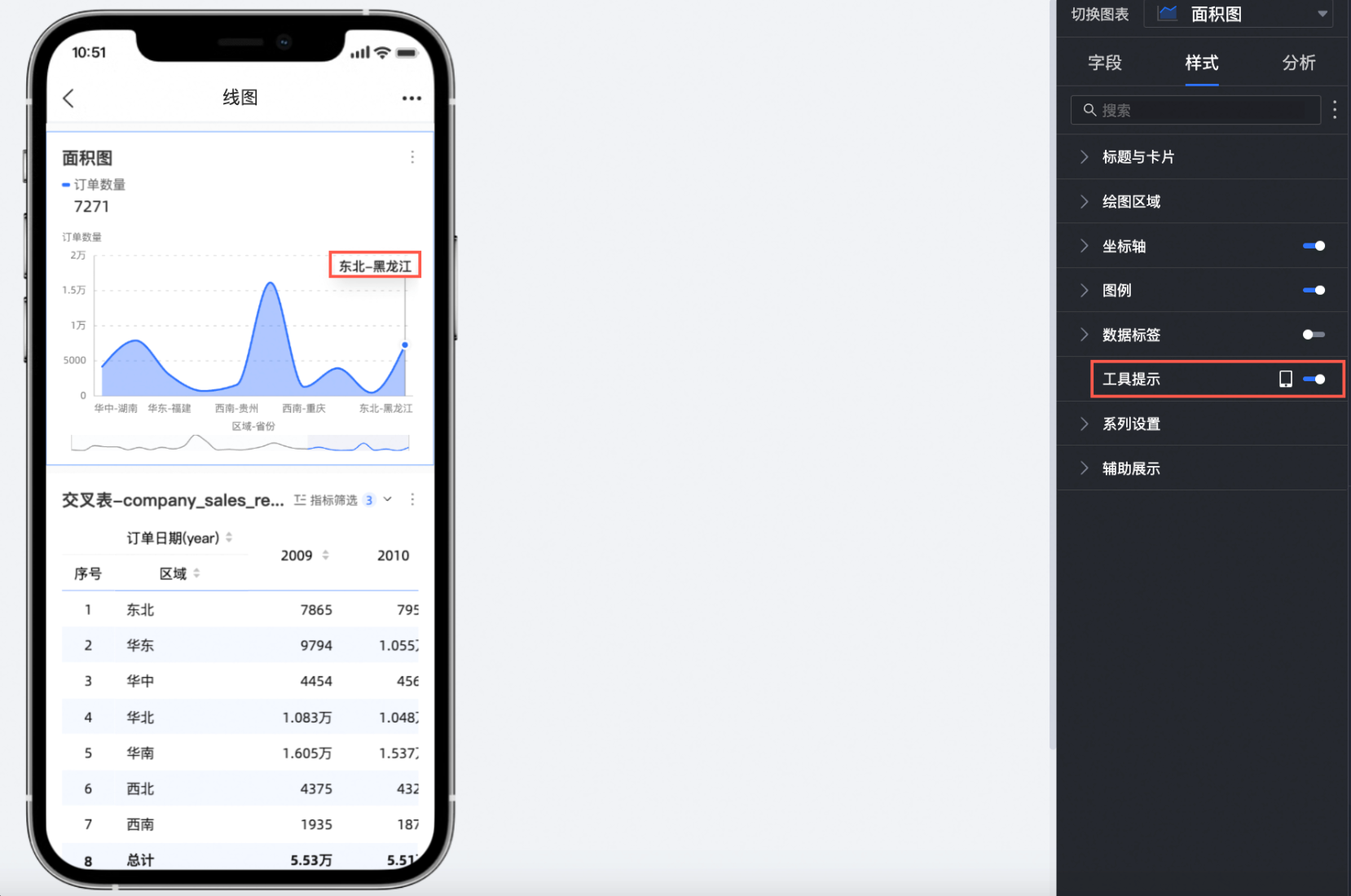

切换到移动端布局，支持控制移动端的工具提示是否展示。

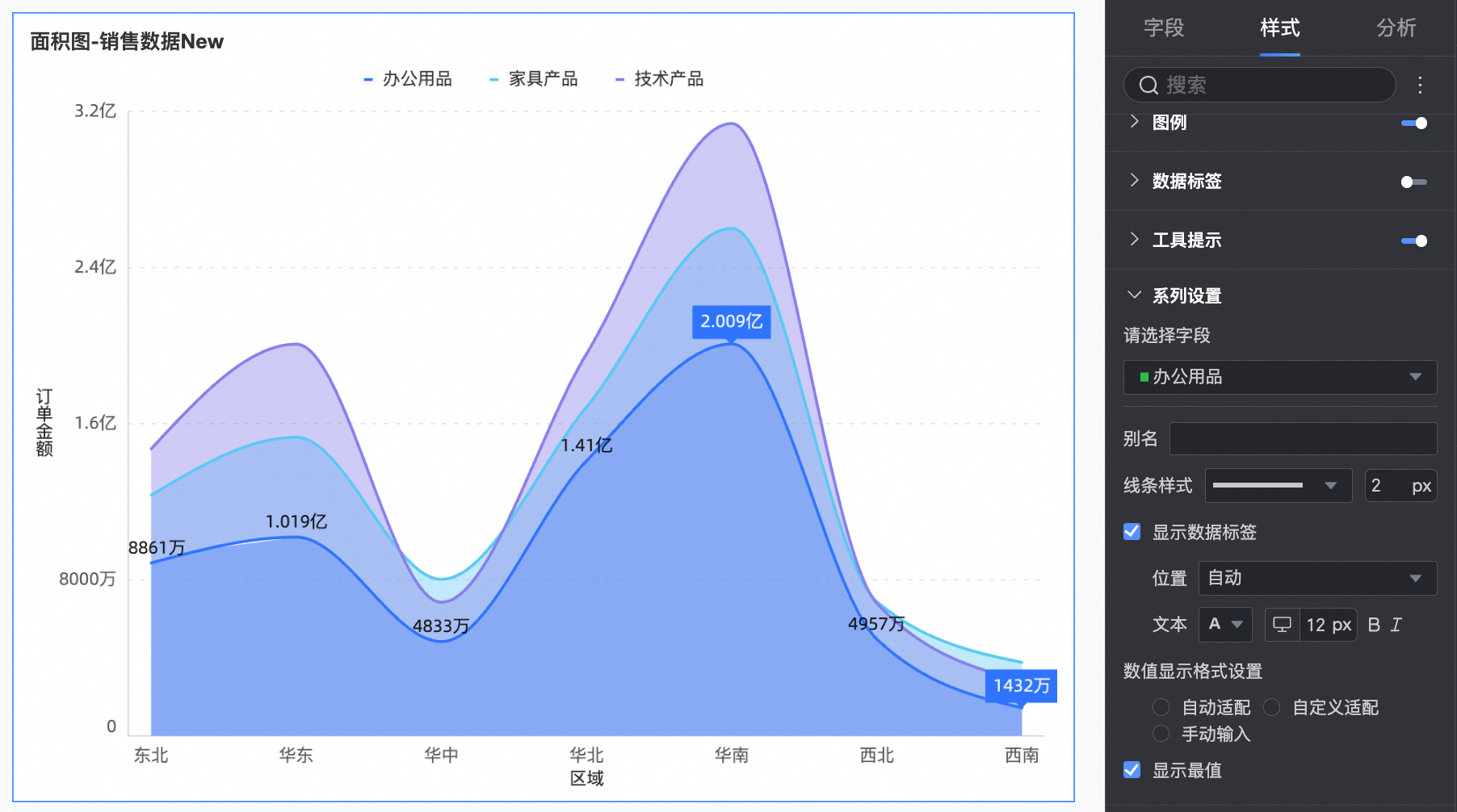

在系列设置中，设置系列样式。
说明
仅当字段配置面板中启用了颜色图例/维度时，才需要在系列设置中设置别名和数值显示格式。
图表配置项 | 配置项说明 |
请选择字段 | 根据业务场景选择维度或度量项。 |
别名 | 设置贴合实际业务场景的字段名称。 该项仅当配置了颜色图例/维度时，才支持配置。 |
线条样式 | 设置线条的线型及粗细。 说明 堆积与百分比堆积不支持该功能。 |
显示标记点 | 支持设置标记点显示为圆、空心圆、菱形和空心菱形。 说明 堆积与百分比堆积不支持该功能。 |
显示数据标签 | 选择是否显示数据标签，并设置标签的颜色、位置。 |
数值显示格式设置 | 在选择显示数据标签的前提下，支持配置数据标签中数值的显示格式。您可以选择自动适配、自定义适配及手动输入三种格式。 该项仅当配置了颜色图例/维度时，才支持配置。 |
显示最值 | 设置是否显示面积图上最大值和最小值的标签。 说明 堆积与百分比堆积不支持该功能。 |
在辅助展示中，设置指标筛选展示以及缩略轴。
图表配置项 | 配置项说明 |
开启指标筛选展示 | 设置是否开启，开启后设置默认选中指标字段。 |
显示缩略轴 | 设置缩略轴显示方式。 |
图表分析配置
配置项 | 名称 | 说明 |
交互分析 | 钻取 | 当您配置了图表的钻取功能时，可以对钻取层级行的展示样式进行配置。具体请参见钻取。 |
联动 | 当需要分析的数据存在于不同的图表，您可以通过图表联动，把多个图表关联起来，形成联动进行数据分析。具体设置请参见联动。 | |
跳转 | 当需要分析的数据存在于多个仪表板时，您可以通过仪表板跳转，把多个仪表板关联起来，进行数据分析。跳转包含参数跳转和外部链接两种方式。具体设置请参见跳转。 | |
分析预警 | 辅助线 | 通过辅助线可以查看当前度量值与辅助线设定值之间的差异。辅助线设定值分为固定值和计算值两种。计算值包含平均值、最大值、最小值和中位数四类。具体设置请参见辅助线。 |
趋势线 | 通过趋势线可以展示当前数据的整体发展趋势。趋势线分为智能推荐、线性、对数、指数、多项式、幂函数六种。具体设置请参见分析预警。 | |
智能洞察 | 开启自动见解 | 开启后可以智能解读图表信息。 |
预测 | 通过预测可以查看当前数据的发展趋势，对数据进行分析预测。具体设置请参见分析预警。 | |
异常检测 | 通过异常检测可以查看当前数据的异常数据点。具体设置请参见分析预警。 | |
波动分析 | 波动原因分析通过机器智能算法自动拆解分析核心指标波动的原因。您可以拆解维度或度量来分析波动原因。具体设置请参见分析预警。 说明 波动分析功能目前处于Beta版本。 | |
标注 | - | 当图表中的数据存在异常或需要重点关注时，支持使用颜色高亮、图标、注释或数据点的方式行标注，帮助您识别异常并采取相应的行动。具体设置请参见标注。 |
四、 常见问题 (FAQ)
问：我想用面积图展示各产品类型销售额占总销售额的百分比随时间的变化，应该选择哪种图表并如何配置？答：您应该选择“百分比堆积面积图”。在“图表字段配置”中，将时间字段拖入“类别轴/维度”，将“销售额”拖入“值轴/度量”，将“产品类型”拖入“颜色图例/维度”。然后在“样式”->“绘图区域”的“可视化图表切换”或“堆积/百分比堆积”选项中，选择“百分比堆叠面积图”。
问：为什么在“系列设置”中，调整“线条样式”和“显示标记点”对我的堆积面积图或百分比堆积面积图无效？答：对于堆积类面积图（堆积面积图、百分比堆积面积图），其主要目的是展示各部分叠加后的整体趋势和构成比例。因此，针对单个系列的独立线条特性（如自定义线条样式、标记点、最值标签）通常不适用或被禁用，以避免视觉混乱并保持图表类型的核心表达目的。
问：如何在面积图的X轴上只显示部分维度标签，而不是全部显示以避免拥挤？答：在“样式”->“坐标轴”->“X轴配置”中，找到“显示轴标签”的相关设置。通常会有“展示内容”或类似的选项，允许您选择“部分维度”或配置标签的显示间隔、旋转角度等，以优化显示效果。
问：面积图中的不同系列颜色可以自定义吗？如何开启颜色渐变效果？答：可以。在“样式”->“绘图区域”的“配色设置”中，您可以选择预设的配色方案，或点击各个系列对应的色块来自定义颜色。要开启颜色渐变，请在“绘图区域”配置项中找到并勾选“开启渐变效果”。
