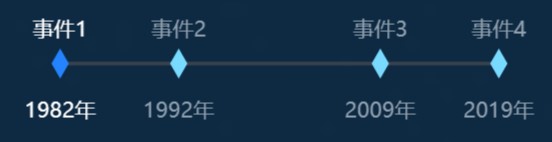

时间轴是基础交互组件的一种,支持自定义时间轴的节点标签样式、事件节点样式以及交互等,适用于在可视化应用中展示不同时间段的数据变化情况,比如使用时间轴组件实现数据轮播。本文介绍时间轴各配置项的含义。

配置

  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置对话框中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索组件配置
  • 图表尺寸:包括组件的宽度和高度,单位为px。可单击锁定长宽比按键锁定组件的宽高比,等比例修改组件的宽高。再次单击进行解锁,解锁后宽高比不受限制。
  • 图表位置:包括组件的横坐标纵坐标,单位为px。横坐标为组件左上角距离页面左边界的像素距离,纵坐标为组件左上角距离页面上边界的像素距离。
  • 旋转角度:以组件的中心为中心点,进行旋转,单位为度(°)。
    • 手动输入角度值,控制组件的旋转角度。
    • 拖动圆圈旋转控制图标图标内的黑点,控制组件的旋转角度。
    • 单击左右翻转图标图标,控制组件左右翻转样式。
    • 单击上下翻转图标图标,控制组件上下翻转样式。
  • 透明度:取值范围为0~1。为0时,图表隐藏;为1时,图表全部显示。默认为1
  • 全局样式
    参数 说明
    字体 组件中所有文本的字体系列,默认为微软雅黑
    轮播 打开开关,事件会一直循环播放。关闭开关,事件只播放一次。
    间隔时间 配置一个事件节点到另一个事件节点所需要的时间。
    停留时间 配置在一个事件节点上停留的时间。
    左右边距 配置开始事件节点和结束事件节点与组件边界之间的水平距离,建议距离不要超过图表宽度的一半。
  • 事件节点
    • 种类:事件节点的种类,可选:数值型类目型时间型
    • 数据格式:需要根据数据格式进行配置,例如数据为1982-02-01 17:09,则此配置项应该设置为%Y-%m-%d %H:%M。只有当事件种类时间型时,该配置项才会显示。数据格式配置
    • 节点形状:节点的形状。
    • 节点大小:节点的大小。
    • 默认样式:未选中时节点的样式。时间轴默认样式
      参数 说明
      节点填充色 节点的填充颜色,请参见颜色选择器说明进行修改。
      节点边框色 节点的边框颜色。
      节点边框粗细 节点的边框粗细。
    • 选中样式:节点被选中后的样式。时间轴选中样式
      参数 说明
      节点填充色 被选中节点的填充颜色,请参见颜色选择器说明进行修改。
      节点边框色 被选中节点的边框颜色。
      节点边框粗细 被选中节点的边框粗细。
  • 节点标签-下
    参数 说明
    上下偏移 轴线下侧标签距离水平中心轴的距离。时间轴节点下标签上下偏移
    旋转角度 轴线下侧节点标签的旋转角度。
    默认样式 节点标签的默认字体大小、颜色和字体粗细。
    选中样式 参考上文的默认样式进行配置。
  • 节点标签-上:参考节点标签-下进行配置。
  • 背景时间轴的背景样式
    参数 说明
    粗细 中间轴线的粗细。
    默认样式 中间轴线的默认颜色。
    选中样式 中间轴线的选中颜色。
  • 交互:组件之间数据联动的变量,需要配置为数据中的某一个字段。
    注意 此功能已更新到交互面板中, 配置面板的该功能将弃用,请尽快升级。新版本的交互功能支持配置多个字段。

数据

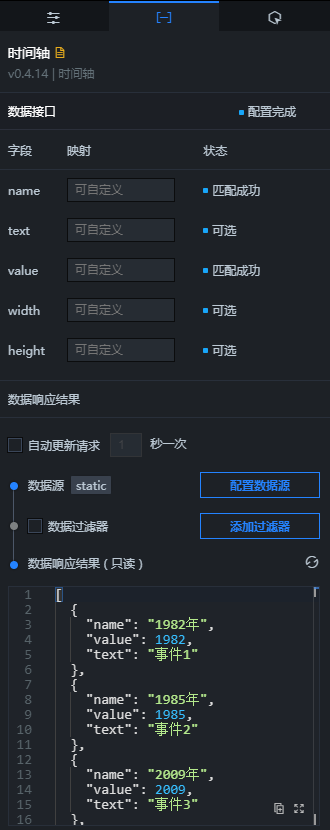

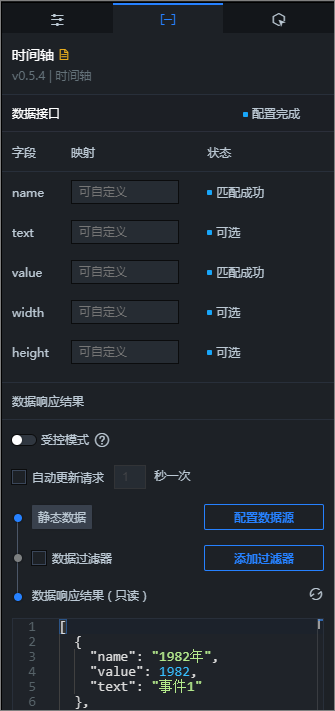

时间轴数据面板

上图中的示例数据如下。

[
  {
    "name": "1982年",
    "value": 1982,
    "text": "事件1"
  },
  {
    "name": "1985年",
    "value": 1985,
    "text": "事件2"
  },
  {
    "name": "2009年",
    "value": 2009,
    "text": "事件3"
  },
  {
    "name": "2014年",
    "value": 2014,
    "text": "事件4"
  }
]
表 1. 字段说明
字段 说明
name 轴线下侧标签的显示文本。
text (可选)轴线上侧标签的显示文本。
value 设置事件节点的值。如果为日期格式,需要与数据格式配置项保持一致。设置事件节点的值
width (可选)标签文本的宽度,单位为px,默认不配置。
height (可选)标签文本的高度,单位为px,默认不配置。标签文本的高度
表 2. 配置项说明
配置项 说明
受控模式 打开开关,组件初始化状态下不请求数据,仅通过回调ID或蓝图编辑器配置的方法发起请求数据;关闭开关,可以使用自动更新请求数据。
自动更新请求 选中后可以设置动态轮询,还可以手动输入轮询的时间频次。
数据源 单击配置数据源,可在设置数据源页面中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果。详情请参见配置组件数据
数据过滤器 单击添加过滤器,可在设置数据源页面中配置数据过滤器,详情请参见组件过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新数据图标,实时查看数据响应结果。

交互

选中启用,开启组件交互功能。当时间轴发生变化时,会触发数据请求,抛出回调值,动态加载不同事件的数据。默认抛出数据中的value 值,具体配置请参见组件回调ID配置
说明 您可以使用时间轴组件实现数据轮播,使用方法如下。
  1. 在时间轴的数据面板配置轮播的参数,并在交互中配置该参数作为交互字段。
  2. 将时间轴组件移到可视化屏幕的范围外,或者把所有颜色都设置为透明,隐藏时间轴。
  3. 在轮播组件中,调用所配置的回调ID,实现数据轮播。

蓝图编辑器交互配置

  1. 在画布编辑器页面,右键单击组件,选择导出到蓝图编辑器
  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面,单击导入节点栏内的时间轴组件,在画布中可以看到如下图所示的时间轴的蓝图编辑器配置参数。时间轴节点编程参数配置
    • 事件
      事件 说明
      当数据接口请求完成时 数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据请参见上文的数据示例
      当前值变化时 当前值发生变化时抛出的事件,同时抛出该值对应的数据项。
    • 动作
      动作 说明
      请求数据接口 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如时间轴配置了API数据源为http://api.test,传到请求数据接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
      导入数据接口 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据请参见上文的数据示例
      移动到 表示移动到某一个节点,并抛出回调值。
      停止轮播 停止时间轴轮播功能,并抛出回调值。
      更新组件配置 动态更新组件的样式配置。需要先在组件的配置面板中,单击复制配置到剪贴板,获取组件配置数据。再根据需要在蓝图编辑器配置页面的数据处理节点中更改对应样式的字段值。
      显示 显示组件,不需要参数。
      隐藏 隐藏组件,不需要参数。
      切换显隐状态

      切换组件显示或者隐藏。

          {
            // 显示为true,隐藏为false。
            "status": true,
            // 显示动画。
            "animationIn": {
              // 动画方式,可选fade,不填无动画。
              "animationType": "fade",
              // 显示延时,单位为ms。
              "animationDuration": 1000,
              // 显示动画函数,可选linear|easeInOutQuad|easeInOutExpo。
              "animationEasing": "linear"
            },
            // 隐藏动画。
            "animationOut": {
              // 动画方式,可选fade,不填无动画。
              "animationType": "fade",
              // 隐藏延时,单位为ms。
              "animationDuration": 1000,
              // 隐藏动画函数,可选linear|easeInOutQuad|easeInOutExpo。
              "animationEasing": "linear"
            }
          }
      移动

      将组件移动到指定位置。

          {
            // 移动方式。绝对定位:to,相对定位:by。默认值:to。
              "positionType": "to",
            // 指定位置。x坐标,y坐标。
            "attr": {
              "x": 0,
              "y": 0
            },
            // 动画方式。
            "animation": {
              "enable": false,
              // 动画延时。
              "animationDuration": 1000,
              // 动画曲线。可选值为:linear|easeInOutQuad|easeInOutExpo。
              "animationEasing": "linear"
            }
          }
