交叉透视表

更新时间:

本文介绍交叉透视表全量选择时各配置项的含义。

图表样式

交叉透视表是表格组件的一种,支持数据内容的自定义展示,能够将数据信息以表格的形式清晰地展示在可视化应用上。image

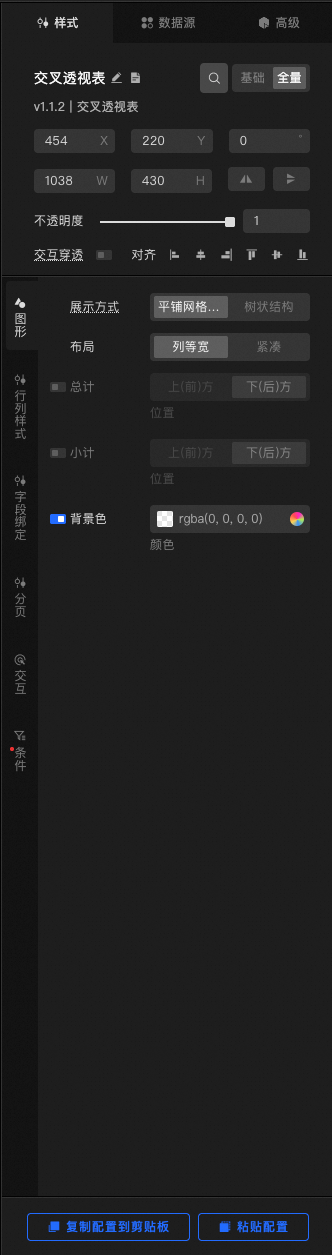

样式面板image

  • 搜索配置:单击样式面板右上角的搜索配置项图标image,可在搜索配置面板中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索配置项

    • 尺寸:包括组件的宽度和高度,单位为px。

    • 定位:包括组件的横坐标纵坐标,单位为px。横坐标为组件左上角距离页面左边界的像素距离,纵坐标为组件左上角距离页面上边界的像素距离。

    • 旋转:以组件的中心为中心点,进行旋转,单位为度(°)。

      • 手动输入角度值,控制组件的旋转角度。

      • 单击image图标,控制组件左右翻转样式。

      • 单击image图标,控制组件上下翻转样式。

    • 不透明度:取值范围为0~1。为0时,图表隐藏;为1时,图表全部显示。默认为1

  • 图形

    • 展示方式:设置表格行头的展示方式。包括平铺网格结构树状结构

    • 布局:设置表格的平面布局方式。包括列等宽布局和紧凑布局。

    • 总计:设置表格中数据的总计功能。您可单击开关图标控制总计的显隐,选择上(前)方下(后)方两种显示位置。

    • 小计:设置表格中数据的小计功能。您可单击开关图标控制小计的显隐,选择上(前)方下(后)方两种显示位置。

    • 图标:设置表格中数据的同环比上升image.png同环比下降image.png图标。您可单击开关图标控制图标的显隐。

      • 形状:设置图标形状。

      • 颜色:设置图标颜色。

      • 尺寸:设置图标尺寸,单位为px。

      • 显示位置:设置图标相对于表格中数据的显示位置,包括

    • 柱状图标记:设置表格中数据的柱状图衬底展示。您可单击开关图标控制柱状图标记的显隐,您也可以自定义设置该标记的颜色。

    • 自定义标记范围:设置表格中柱状图标记的标记范围。您可单击开关图标控制该功能的显隐。

      说明

      若您需要使用自定义标记范围功能,请先打开柱状图标记开关。

    • 整体背景:设置表格中表头部分的背景颜色。您可单击开关图标控制该功能的显隐。

    • 背景颜色映射:设置表格中数据部分的背景颜色。您可单击image.png打开或关闭视觉映射。

      • 映射类型:设置背景颜色映射的映射类型。包括名词分类数值连续数值分区

      • 颜色模板:设置背景颜色映射的颜色模板。

      • 自定义映射:根据实际数据设置不同的数值范围,您可以进行添加、删除和反序操作。

        说明

        若您无法修改自定义映射的配置,请先确认是否打开自定义映射开关。

    • 数据元信息:设置表格中每一行或每一列表头的字段名和显示名。单击右侧的imageimage图标,添加或删除一个数据元信息。 单击imageimage图标配置多个数据元信息的排列样式。单击image图标,即可复制当前选中数据元信息配置内容并新增一个同样配置的数据元信息。

  • 单元格

    • 单元格尺寸:设置单元格的宽度和高度。您可单击开关图标打开或关闭单元格尺寸设置功能。单击右侧的imageimage图标,添加或删除一个宽度或高度信息。 单击imageimage图标配置多个宽度或高度的排列样式。单击image图标,即可复制当前选中样式配置内容并新增一个同样配置的样式。

      说明

      您也可以直接拖动表格线调整单元格的行高和列宽。

    • 数据单元格:设置单元格中数据的对齐方式、文本样式和线型样式等。

      参数

      说明

      水平对齐

      设置数据的水平对齐方式。可选:左对齐、居中对齐和右对齐。

      垂直对齐

      设置数据的垂直对齐方式。可选:上对齐、居中对齐和下对齐。

      文本样式

      设置数据的文本样式,包括字体样式、颜色、字号和字体粗细。

      线型样式

      设置数据的线型样式,包括线宽和颜色。

      自定义背景图

      设置数据的背景图。

    • 行头单元格:设置行头单元格中数据的对齐方式、背景颜色和文本样式等。

      参数

      说明

      水平对齐

      设置数据的水平对齐方式。可选:左对齐、居中对齐和右对齐。

      背景颜色

      设置数据的背景颜色。

      文本样式

      设置数据的文本样式,包括字体样式、颜色、字号和字体粗细。

      线型样式

      设置数据的线型样式,包括线宽和颜色。

      自定义背景图

      设置数据格的背景图。

    • 列头单元格:设置列头单元格中数据的对齐方式、背景颜色和文本样式等。

      参数

      说明

      水平对齐

      设置数据的水平对齐方式。可选:左对齐、居中对齐和右对齐。

      背景颜色

      设置数据的背景颜色。

      文本样式

      设置数据的文本样式,包括字体样式、颜色、字号和字体粗细。

      线型样式

      设置数据的线型样式,包括线宽和颜色。

      自定义背景图

      设置数据格的背景图。

    • 角头单元格:设置角头单元格中数据的对齐方式、背景颜色和文本样式等。

      参数

      说明

      水平对齐

      设置数据的水平对齐方式。可选:左对齐、居中对齐和右对齐。

      背景颜色

      设置数据的背景颜色。

      文本样式

      设置数据的文本样式,包括字体样式、颜色、字号和字体粗细。

      线型样式

      设置数据的线型样式,包括线宽和颜色。

      自定义背景图

      设置数据格的背景图。

    • 分割线:设置表格中分割线的线宽颜色

    • 拖拽热区线:设置表格中拖拽线的线型、粗细、颜色、长度和间距。

      说明

      当选择拖拽线的线型为实线时,没有长度和间距设置功能。

  • 交互:您可以单击图表右上角的image图标,进入表格编辑态,拖动表格线调整表格尺寸。

    • 提示框:设置提示框的交互信息。您可单击开关图标控制该功能的显隐。

      参数

      说明

      触发方式

      设置提示框的触发方式,包括悬浮点击

      内容显示

      设置提示框的内容。单击右侧的imageimage图标,添加或删除一个内容信息。 单击imageimage图标配置多个内容信息的排列样式。单击image图标,即可复制当前选中内容样式配置并新增一个同样配置的内容样式。

      内容间距

      设置提示框的内容间距,单位为px。

      内容文本

      设置内容的文本样式,包括字体样式、颜色、字号和字体粗细。

      弹窗背景

      设置提示框的弹窗背景。

      • 背景边距:设置水平边距和垂直边距,单位为px。

      • 背景颜色:设置背景颜色。

      • 边框样式:设置边框样式,包括线型、圆角、线宽和颜色。

      标记

      设置提示框的标记。

      • 形状:设置标记的形状。

      • 尺寸:设置标记的尺寸,单位为px。

      • 自定义颜色:设置标记的颜色。

    • 交互:对表格的交互操作。拖动表格线调节行高列宽;鼠标框选可以显示求和内容。

      参数

      说明

      鼠标操作

      设置鼠标操作的类型。

      • 合并单元格:按住Command或者Ctrl,鼠标左键进行多选。

      • 联动高亮:鼠标悬浮,行列联动高亮。

      • 点击高亮:鼠标点击或圈选时高亮。

      • 取消高亮:在鼠标移出表格区域后,取消高亮状态。

      • 组内排序:显示或隐藏分组内字段的排序图标。

      • 高级排序:显示或隐藏高级排序功能,可以对当前表格所有字段进行升序或降序排列。

      hover样式

      设置鼠标悬停时,单元格背景列头背景

      • 单元格背景:设置行头和数据格交互背景颜色(悬浮、选中、联动高亮十字等)。

      • 列头背景:设置列头交互背景颜色(悬浮、选中)。

      框选样式

      设置鼠标框选时,单元格背景颜色。

      超链接

      设置表格的超链接配置样式,您可单击超链接控制超链接配置的显隐。

      • 文本色:设置文本颜色。

      • 字段设置:设置字段、跳转链接等。单击右侧的imageimage图标,添加或删除一个超链接。 单击imageimage图标配置多个超链接的排列样式。单击image图标,即可复制当前选中字段配置样式并新增一个同样配置的字段样式。

        • 跳转字段:选择需要增加超链接的列。

        • 字段映射:设置需要增加超链接列字段的映射。

        • 跳转链接:设置跳转链接。

        • 是否新开窗口:设置是否在新开窗口打开超链接。

  • 条件

    条件样式:设置数据透视表的条件样式,您可单击开关控制条件样式的显隐。单击右侧的imageimage图标,添加或删除一个条件样式。单击imageimage图标配置多个条件样式的排列样式。单击image图标,即可复制当前选中的条件样式配置并新增一个同样配置的条件样式。具体样式配置说明,请参见条件树使用说明

    • 条件名称:设置条件样式的条件名称,双击修改条件名称。

    • 文字颜色:设置当前条件样式下的文字颜色。

    • 背景颜色:设置当前条件样式下的背景颜色。

    • 图标:设置当前条件样式下图标的形状和颜色。

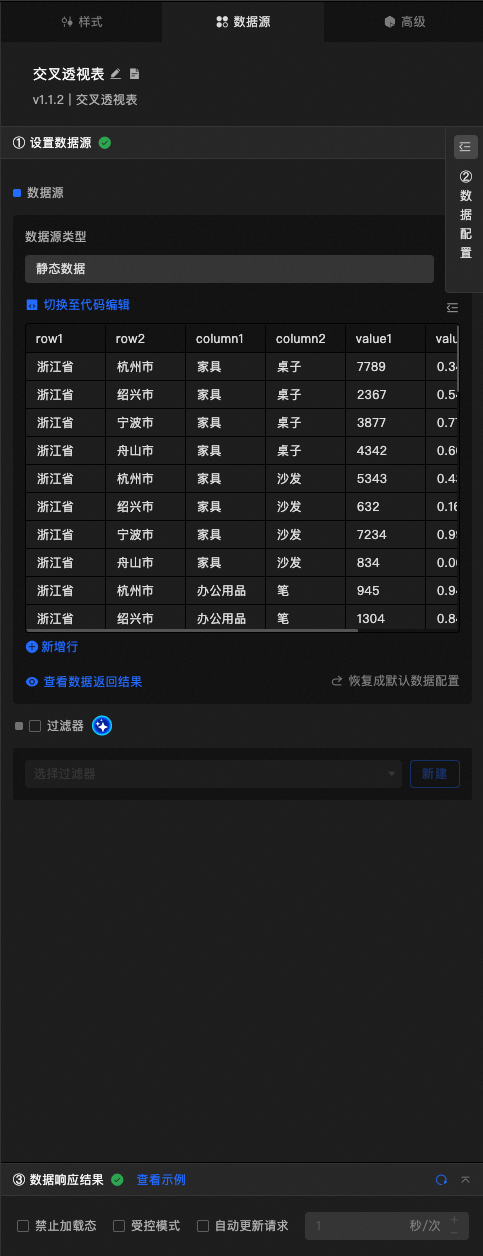

数据源面板image

字段

说明

row1

第一行数据。

row2

(可选)第二行数据。

column1

第一列数据。

column2

(可选)第二列数据。

value1

表格的值说明。

数据项配置

说明

数据源

组件的数据源中通过代码编辑可视化编辑展示了组件所包含的数据字段。也可以修改数据类型,灵活配置组件数据。

数据映射

当您需要自定义图表字段配置时,可以在数据映射模块设置不同的字段映射内容,将这些字段映射到组件对应的字段上。无需修改数据源中的字段,就可以实现数据的实时匹配。也可以单击image图标对字段分别样式配置。

过滤器

打开过滤器,选择已创建的数据过滤器或新建数据过滤器,并配置数据过滤器脚本,实现数据的筛选功能。详情请参见管理数据过滤器

数据响应结果

实时展示了组件所使用的数据。当组件数据源发生变化时,数据响应结果会对应展示最新的数据。如果系统反应延迟,您可以单击右侧的image图标,查看数据响应结果,也可以单击右侧的image图标,获取组件的最新数据。您也可以单击查看示例,查看当前组件的响应结果示例。

禁止加载态

勾选复选框,在组件更新和预览数据看板时,将看不到组件初始化时的加载内容,去勾选则相反。默认为去勾选状态。

受控模式

勾选复选框,组件初始化状态下不请求数据,仅通过全局变量或蓝图编辑器配置的方法发起请求数据;去勾选复选框,可以使用自动更新请求数据。默认为去勾选状态。

自动更新请求

勾选复选框,可以手动输入轮询的时间频次设置动态轮询。清除后则不会自动更新,需要手动刷新页面,或通过蓝图编辑器和全局变量事件来触发请求更新数据。

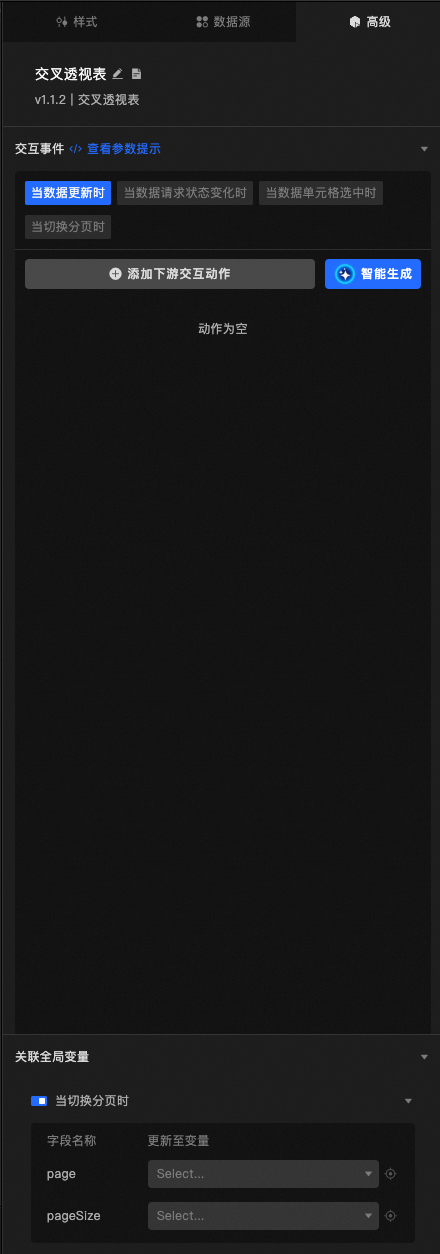

高级面板image

交互事件

说明

当数据单元格选中时

打开开关,开启关联全局变量功能。当数据单元格选中时抛出回调值,默认抛出数据中的row1row2column1column2value1字段。具体配置请参见组件交互配置

蓝图交互

  1. 单击页面左上角的image图标,进入蓝图页面。

  2. 图层节点页签下,添加当前组件至主画布中。

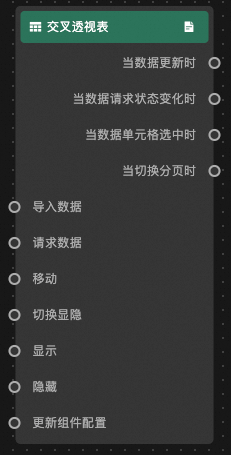

  3. 查看蓝图配置参数。image.png

    • 事件

      事件

      说明

      当透视表接口请求完成时

      透视表接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据,参考数据示例。

      [
        {
          "value1": 7789,
          "row1": "浙江省",
          "row2": "杭州市",
          "column1": "家具",
          "column2": "桌子"
        },
        {
          "value1": 2367,
          "row1": "浙江省",
          "row2": "绍兴市",
          "column1": "家具",
          "column2": "桌子"
        }
      ]

      当数据单元格选中时

      数据单元格选中时返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据,参考数据示例。

      [
        {
        "value1": 632,
        "row1": "浙江省",
        "row2": "绍兴市",
        "column1": "家具",
        "column2": "沙发"
        }
      ]
    • 动作

      动作

      说明

      请求透视表接口

      重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如,交叉透视列表配置了API数据源为https://api.test,传到请求透视表接口动作的数据为{ id: '1'},则最终请求接口为https://api.test?id=1

      导入透视表接口

      透视表接口请求失败时(请求失败的情况可能是:网络问题或接口报错等)返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体示例请参见画布编辑器中组件右侧配置面板数据源页签的数据响应结果区域。

      移动

      将组件移动到指定位置,参考数据示例。

      {
            // 移动方式。绝对定位:to,相对定位:by。默认值:to。
              "positionType": "to",
            // 指定位置。x坐标,y坐标。
            "attr": {
              "x": 0,
              "y": 0
            },
            // 动画方式。
            "animation": {
              "enable": false,
              // 动画延时,单位ms。
              "animationDuration": 1000,
              // 动画曲线。可选值为:linear|easeInOutQuad|easeInOutExpo。
              "animationEasing": "linear"
            }
      }

      切换显隐

      切换组件显示或者隐藏,不需要参数。

      显示

      显示组件,参考数据示例。

      {
        "animationType": "",//动画方式,可选值:fade,不填无动画。
        "animationDuration": 1000,//动画延迟,单位ms。
        "animationEasing": ""//动画曲线
      }

      隐藏

      隐藏组件,参考数据示例。

      {
        "animationType": "",//动画方式,可选值:fade,不填无动画。
        "animationDuration": 1000,//动画延迟,单位ms。
        "animationEasing": ""//动画曲线
      }

      更新组件配置

      动态更新组件的样式配置。需要先在组件的样式面板中,单击复制配置到剪贴板,获取组件配置数据。再根据需要在蓝图编辑器配置页面的数据处理节点中更改对应样式的字段值。
