状态卡片

更新时间:

本文介绍状态卡片全量选择时各配置项的含义。

图表样式

状态卡片是文字组件的一种,支持多系列的状态类别配置,能够以彩色圆点的形式在可视化应用中直观地展示多种类别的状态信息,比如展示一个集群中多台服务器的运行状态。image.png


  • 搜索配置:单击样式面板右上角的搜索配置项图标image,可在搜索配置面板中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索配置项

    • 尺寸:包括组件的宽度和高度,单位为px。

    • 定位:包括组件的横坐标纵坐标,单位为px。横坐标为组件左上角距离页面左边界的像素距离,纵坐标为组件左上角距离页面上边界的像素距离。

    • 旋转:以组件的中心为中心点,进行旋转,单位为度(°)。

      • 手动输入角度值,控制组件的旋转角度。

      • 单击image图标,控制组件左右翻转样式。

      • 单击image图标,控制组件上下翻转样式。

    • 不透明度:取值范围为0~1。为0时,图表隐藏;为1时,图表全部显示。默认为1

  • 全局

    参数

    说明

    自动排列

    打开开关,系统会自动排列各状态;关闭开关,可自定义各状态的排列方式。

    布局方式

    组件状态的布局方式,可选横向布局纵向布局

    每行个数

    一行显示的状态数量,仅当关闭自动排列且布局方式选择横向布局时有效。

    每列个数

    一列显示的状态数量,仅当关闭自动排列且布局方式选择纵向布局时有效。

  • 间距

    参数

    说明

    横向

    多个状态之间的横向间距,取值范围为0~100。

    竖向

    多个状态之间的纵向间距,仅当状态排列为多行时有效,取值范围为0~100。

  • 文本样式

    参数

    说明

    字体

    状态文本的字体系列,默认为微软雅黑

    字号

    状态文本的大小。

    字体颜色

    状态文本的颜色,请参见颜色选择器说明进行修改。

    字体粗细

    状态文本的字体粗细。

  • 状态种类:单击右侧的imageimage图标,添加或删除一个状态类别。 单击imageimage图标配置多个状态种类系列的排列样式。单击image图标,即可复制当前选中状态种类系列配置内容并新增一个同样配置的状态种类系列。

    参数

    说明

    状态类型名

    状态的类型名称,需要与数据中的value字段值对应。

    状态圆点颜色

    此类型下,状态圆点的颜色。

  • 圆点样式:状态卡片中的圆点样式。

    参数

    说明

    位置

    圆点相对于文本的位置,可选:在前在后

    圆角大小

    圆点的圆角大小,为0时显示为方形,为1时显示为圆形。

    旋转角度

    圆点的旋转角度,单位°。

    间距

    文字到状态点之间的间距,单位px。


字段

说明

name

(可选)设置状态卡片的文本内容。

value

(可选)设置状态卡片的种类,需要与样式>状态种类>状态类型名配置项的内容对应,并且使用状态卡片种类中定义的样式进行渲染。

数据项配置

说明

数据源

组件的数据源中通过代码编辑可视化编辑展示了组件所包含的数据字段。也可以修改数据类型,灵活配置组件数据。

数据映射

当您需要自定义图表字段配置时,可以在数据映射模块设置不同的字段映射内容,将这些字段映射到组件对应的字段上。无需修改数据源中的字段,就可以实现数据的实时匹配。也可以单击image图标对字段分别样式配置。

过滤器

打开过滤器,选择已创建的数据过滤器或新建数据过滤器,并配置数据过滤器脚本,实现数据的筛选功能。详情请参见管理数据过滤器

数据响应结果

实时展示了组件所使用的数据。当组件数据源发生变化时,数据响应结果会对应展示最新的数据。如果系统反应延迟,您可以单击右侧的image图标,查看数据响应结果,也可以单击右侧的image图标,获取组件的最新数据。您也可以单击查看示例,查看当前组件的响应结果示例。

禁止加载态

勾选复选框,在组件更新和预览数据看板时,将看不到组件初始化时的加载内容,去勾选则相反。默认为去勾选状态。

受控模式

勾选复选框,组件初始化状态下不请求数据,仅通过全局变量或蓝图编辑器配置的方法发起请求数据;去勾选复选框,可以使用自动更新请求数据。默认为去勾选状态。

自动更新请求

勾选复选框,可以手动输入轮询的时间频次设置动态轮询。清除后则不会自动更新,需要手动刷新页面,或通过蓝图编辑器和全局变量事件来触发请求更新数据。

高级面板

此组件无事件配置。

蓝图交互

  1. 单击页面左上角的image图标,进入蓝图页面。

  2. 图层节点页签下,添加当前组件至主画布中。

  3. 查看蓝图配置参数。image.png

    • 事件

      事件

      说明

      当数据请求完成时

      数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据源页签的数据响应结果区域。

    • 动作

      动作

      说明

      导入数据接口

      按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据,参考数据示例。

      [
        {
          "name": "虚拟机已启动",
          "value": "1"  //此处与样式>状态种类>状态类型名的内容对应
        }
      ]

      请求数据接口

      重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如状态卡片配置了API数据源为https://api.test,传到请求数据接口动作的数据为{ id: '1'},则最终请求接口为https://api.test?id=1

      移动

      将组件移动到指定位置,参考数据示例。

          {
            // 移动方式。绝对定位:to,相对定位:by。默认值:to。
              "positionType": "to",
            // 指定位置。x坐标,y坐标。
            "attr": {
              "x": 0,
              "y": 0
            },
            // 动画方式。
            "animation": {
              "enable": false,
              // 动画延时,单位ms。
              "animationDuration": 1000,
              // 动画曲线。可选值为:linear|easeInOutQuad|easeInOutExpo。
              "animationEasing": "linear"
            }
          }

      切换显隐

      切换组件显示或者隐藏,不需要参数。

      显示

      显示组件,参考数据示例。

      {
        "animationType": "",//动画方式,可选值:fade,不填无动画。
        "animationDuration": 1000,//动画延迟,单位ms。
        "animationEasing": ""//动画曲线
      }

      隐藏

      隐藏组件,参考数据示例。

      {
        "animationType": "",//动画方式,可选值:fade,不填无动画。
        "animationDuration": 1000,//动画延迟,单位ms。
        "animationEasing": ""//动画曲线
      }

      更新组件配置

      动态更新组件的样式配置。需要先在组件的样式面板中,单击复制配置到剪贴板,获取组件配置数据。再根据需要在蓝图编辑器配置页面的数据处理节点中更改对应样式的字段值。

案例演示

本案例通过单击轮播列表的某一行,实现状态卡片的动态展示。

  1. 登录DataV控制台

  2. 选择任一数据看板,单击编辑,进入画布编辑器页面。

  3. 添加轮播列表状态卡片两个组件到画布中。

  4. 单击轮播列表,选择样式面板,修改自定义列,设置三个标签。修改全局 > 表格行数为3。image.png

    说明
    • Cluster-集群

    • VM-虚拟机

    • Status-状态

  5. 选择数据源面板,修改静态数据。

    [
      {
        "Cluster": "华东",
        "VM": "vm-001",
        "Status": "正常"
      },
      {
        "Cluster": "华南",
        "VM": "vm-002",
        "Status": "未连接"
      },
      {
        "Cluster": "华西",
        "VM": "vm-003",
        "Status": "故障"
      },
      {
        "Cluster": "华北",
        "VM": "vm-004",
        "Status": "正常"
      }
    ]
  6. 单击状态卡片,修改状态种类。image.png

    说明
    • 正常-绿色

    • 故障-红色

    • 未连接-白色

  7. 单击页面左上角的image图标,进入蓝图页面。

  8. 图层节点页签下,添加所有组件至主画布中。

  9. 逻辑节点页签下,添加一个串行数据处理节点到主画布中。

  10. 连接组件。image.png

  11. 配置串行数据处理节点的处理方法。

    return [
      {
        "name": data.VM,
        "value": data.Status,
      }
    ]

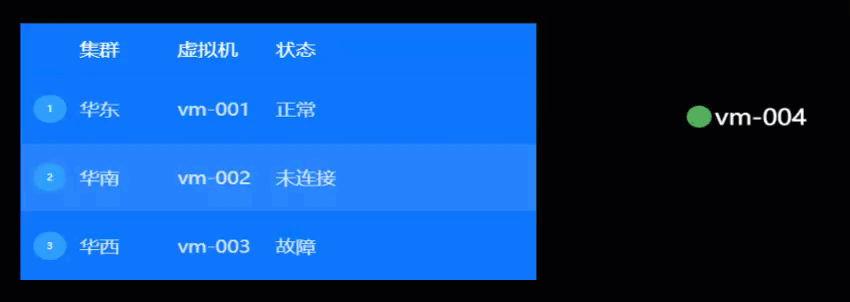

  12. 单击页面右上角的预览,预览展示结果。状态1_Trim.gif
