本文介绍Tab列表的使用指南。

图表概述

Tab列表由多个标签组成，可通过交互配置与其他组件配合使用，实现将相关信息分组并以标签的形式呈现，快速切换不同视图或功能区域。

使用场景

Tab列表常用于信息组织、内容分类、数据展示等场景，方便您快速查找所需信息。具体如下：

信息组织：通过标签将相关内容分组。例如，设置“个人信息”、“账户设置”。
内容分类：通过标签区分不同内容类别。例如，电商平台的“电子产品”、“家居用品”。
数据展示：通过标签展示不同数据视图。例如，“某地区的小学分布”、“某地区的高中分布”。

效果展示

示例通过Tab列表的不同标签展示不同图表。

CA6A8B79-114E-48B2-8945-F0D345B490D7

前提条件

已创建数据看板，支持使用模板创建、使用空白画布创建、使用AI智能生成。
已准备业务数据，详情请参见添加数据源。

添加Tab列表

登录DataV控制台。
在工作台 > 全部应用 > 数据看板单击目标看板，进入看板的画布编辑页面。

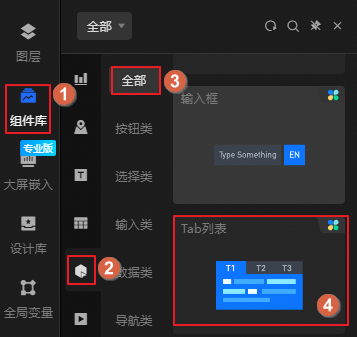

在左侧导航栏的组件库 > 控件 > 全部列表下，单击Tab列表，添加该组件至画布。

您也可使用全局搜索添加相关组件。

接入业务数据

添加组件后，您可将已准备的业务数据接入组件进行显示。单击Tab列表，在右侧的数据源页签，即可选择该组件所要呈现的数据。

Tab列表接收的数据字段介绍如下。

字段	描述
`id`	Tab列表中的标签ID。样式面板中的通用 > 初始选中配置项，需要使用此变量值来定义组件初始化时选中哪个标签。
`content`	Tab列表中的标签名称。
`imgSrc`	Tab列表中标签的图标URL地址。此处配置图标后，可在样式面板的通用 > 图标中修改图片的大小、位置等信息。

示例Tab列表的数据结构及效果展示如下。

[
  {
    "id": 1,
    "content": "销售数据",
    "imgSrc": "&#xe8fc"
  },
  {
    "id": 2,
    "content": "客户数据",
    "imgSrc": "&#xe7b1"
  },
  {
    "id": 3,
    "content": "市场数据",
    "imgSrc": "&#xe7b1"
  },
  {
    "id": 4,
    "content": "生产数据",
    "imgSrc": "&#xe7b1"
  }
]

数据源的核心配置项介绍如下。

配置项	描述
选择数据源	Tab列表支持接入CSV文件、API、各类数据库等多种类型数据，详情请参见支持的数据源类型。您可使用可视化表格或代码方式编辑数据字段。
配置过滤器（可选）	用于自定义过滤代码，实现数据的结构转换、筛选、展示和简单的计算，详情请参见管理数据过滤器。
配置数据映射	用于将所选数据源中的字段映射至组件对应的字段上，实现数据的实时匹配。单击图标可配置字段样式。
查看响应结果	用于实时展示组件所接入的数据。当组件数据源发生变化时，此处会对应展示最新数据。单击数据响应结果，可查看编写的数据字段代码。单击查看示例，可查看数据源接收的数组类型及代码示例。您可参考示例编写相关字段。其他数据请求配置：禁止加载态：勾选后，在组件更新或预览数据看板时，将不呈现组件初始化时的加载内容。受控模式：勾选后，组件在初始化状态下不会请求数据。此时仅支持通过蓝图编辑器或全局变量事件发起数据请求。自动更新请求：勾选后，平台会根据您设置的轮询时间，动态轮询更新数据；不勾选，则需手动刷新页面，或通过蓝图编辑器和全局变量事件来触发请求更新数据。

配置Tab列表

单击Tab列表组件，即可在右侧面板配置组件的基础样式、全局变量和交互事件等高级配置，以及蓝图交互配置。

样式配置

在样式面板，可配置Tab列表的文字大小、背景、动画效果等样式，相关配置项介绍如下。

说明

您也可单击图标，通过关键词搜索，快速定位到所需配置项，搜索支持模糊匹配。详情请参见搜索配置项。

配置项	描述	图示
全局配置	定义组件在数据看板中的位置分布、透明程度、交互穿透。不透明度：数值越小，组件越透明。取值范围为`0~1`内的数值。交互穿透：开启后，鼠标可穿透该组件，避免看板中组件较多时，该组件会遮挡鼠标与下层组件的交互。
通用配置	定义Tab列表的整体显示样式，包括Tab容器的背景、边框，标签的尺寸、排布位置等。初始选中：配置组件初始化时选中哪个标签。此处需输入标签ID，ID可在数据源面板查看。尺寸自定义：开启后，可自定义Tab列表各标签的大小；关闭则使用系统自适应的尺寸。全局样式：可设置Tab列表的背景、边框样式及标签间距，支持上传本地图片作为背景。图标：您可先在iconfont制作图标，并在此处输入图标项目的Unicode字体文件（.woff），将图标添加至Tab列表中使用。
未选中配置	预览Tab列表时，选中某个标签则会显示该标签的相关内容，其他标签将视为未选中。此处用于定义未选中标签的显示样式。默认样式：未选中标签默认呈现的字体大小、背景颜色等样式。悬浮样式：鼠标悬浮至未选中的标签，对应呈现的样式。说明支持上传本地图片作为背景。
选中配置	预览Tab列表时，选中某个标签则会显示该标签的相关内容，其他标签将视为未选中。此处用于定义选中标签的显示样式。选中装饰条：可设置选中标签时，是否添加装饰线。默认样式：选中标签默认呈现的字体大小、背景颜色等样式。悬浮样式：鼠标悬浮至选中的标签，对应呈现的样式。说明支持上传本地图片作为背景。
交互配置	设置Tab列表的轮播间隔时长，以及提示框位于各个标签的相对位置。

高级配置

可定义Tab列表与其他组件间的交互，以及数据传递关系，相关配置项介绍如下。

配置项

描述

图示

交互事件

定义与其他组件间的交互行为，实现组件联动。例如，可使用Tab列表和折线图展示某企业的经营状况，通过单击不同标签，展示销售数据、客户数据、市场数据、生产数据的波动情况。

单击图标，即可定义相关交互事件及交互动作。

关联全局变量

可在组件中关联全局参数，实现组件间的参数传递，进行组件交互。全局变量的介绍，请参见全局变量。

单击图标，即可开启相应指令。当单击Tab标签时，会触发数据请求，抛出临时变量，动态加载标签内容。默认抛出数据中的id和content值，详情请参见组件交互配置。

蓝图交互

可通过蓝图编辑器使用可视化连线方式，定义组件间的交互关系及行为逻辑。

操作步骤

在画布编辑页面，单击顶部菜单栏左侧的图标，进入蓝图编辑器。
在图层节点列表，鼠标悬停至Tab列表组件，单击图标，添加该组件至主画布。
通过连线方式，按需配置相关组件的蓝图交互效果。
示例如下。

配置项介绍

相关交互事件及动作的介绍如下。

说明

您也可在蓝图配置界面右侧，单击相应事件或动作后的图标，查看相关参数详细介绍。

类别	子类别	描述
事件	当数据更新时	当组件数据更新时抛出该事件。
	当数据请求状态变化时	当数据请求状态变化时抛出该事件。状态值包括Loading、Success、Error。
	当点击Tab时	当单击Tab时抛出的事件，同时抛出该Tab对应的数据项，数据示例如下。 `{ "id": "1", "content": "标签1" }`
事件	导入数据	按组件绘制格式处理数据后，导入组件，重新绘制。无需重新请求服务端数据，数据示例如下。 `[ { "id": "1", "content": "标签1", "imgSrc": "https://img.alicdn.com/imgextra/i3/O1CN016hZVyj29jgY7SqaJn_!!6000000008104-55-tps-200-200.svg" } ]`
	请求数据	重新请求服务端数据，上游转换器或图层节点抛出的数据将作为参数。例如，Tab列表配置了API数据源为`https://api.test`，传到请求数据动作的数据为`{ id: '1'}`，则最终请求接口为`https://api.test?id=1`。
	设置选择项	选择某一个或多个Tab选项，可以是数组或单个对象，数据示例如下。 `{ "id": "1" }`
	开启轮播	Tab列表开启自动轮播，数据示例如下。 `{ "duration": 2000 //轮播时间，单位ms }`
	关闭轮播	Tab列表关闭轮播样式，无需参数。
	移动	将组件移动至指定位置，数据示例如下。 `{ // 移动方式。绝对定位：to，相对定位：by。默认值：to。 "positionType": "to", // 指定位置。x坐标，y坐标。 "attr": { "x": 0, "y": 0 }, // 动画方式。 "animation": { "enable": false, // 动画延时。 "animationDuration": 1000, // 动画曲线。可选值为：linear\|easeInOutQuad\|easeInOutExpo。 "animationEasing": "linear" } }`
	切换显隐	切换组件为显示或隐藏，数据示例如下。 `{ "animationType": "fade", "animationDuration": 1000, "animationEasing": "linear" }` animationType：动画方式。可配置为appear（出现/消失）、fade（渐隐渐现）、slideToUp（飞入/飞出），不配置表示无动画。 animationDuration：动画延时，默认为1000ms。 animationEasing：动画曲线。可配置为linear（匀速）、easeInOutQuad（平滑）、easeInOutExpo（慢快慢）。
	显示
	隐藏
	更新组件配置	动态更新组件的样式配置。先在组件的样式面板中，单击复制配置到剪贴板，获取组件的配置数据。根据需要，在蓝图编辑器配置页面的数据处理节点，更改对应样式的字段值。

案例演示

本案例通过Tab列表控制组内轮播和组的显示隐藏，实现组件的动态展示效果。

登录DataV控制台。
选择任一数据看板，单击编辑，进入画布编辑器页面。
添加柱状图、折线图、进度环图和两个Tab列表组件到画布中。
将柱状图、折线图和环图成组，设置轮播容器的触发方式为事件触发。
单击任意一个Tab列表组件，选中数据源面板，修改静态数据，同步修改名称为显示/关闭。
```
[
  {
    "id": 1,
    "content": "显示"
  },
  {
    "id": 2,
    "content": "关闭"
  }
]
```
单击另一个Tab列表，修改名称为轮播控制。
单击页面左上角的图标，进入蓝图页面。
在图层节点页签下，添加轮播容器、显示/关闭和轮播控制至主画布中。
在逻辑节点页签下，添加1个串行数据处理节点和2个条件判断节点到主画布中。
连接组件。

配置处理方法。

显示
```
return data.id == 1;
```
隐藏
```
return data.id == 2;
```
串行数据处理
```
return {
  index: data.id - 1
};
```

单击页面右上角的预览，预览展示结果。
