排行榜

排行榜反映指标在维度中的分布及排名顺序,简洁地展示TOP N的降序排行。例如,排行榜根据销售额从大到小的顺序展示TOP 10城市。本文为您介绍如何为排行榜添加数据并配置样式。

前提条件

已创建仪表板,请参见新建仪表板

图表概述

  • 使用场景

    比较类组件可以显示不同维值的数据聚合结果情况,适用于不同维度结果的对比、排行。

  • 优势简介

    • 计算能力:一键配置同环比、累计计算。

    • 备注能力:可配置指标等备注、尾注信息,可配置跳转链接至外部系统进行操作交互。

  • 效果图示例排行榜效果图

图表字段配置

  1. 数据标签页,选择需要的维度字段和度量字段:

    • 维度列表中,找到省份,双击或拖动至类别/维度区域。

    • 度量列表中,找到订单数量,双击或拖动至指标/度量区域。

    • 度量列表中,找到订单金额折扣利润金额,依次拖动至辅助指标/度量区域。

  2. 单击更新,系统自动更新图表。


  3. 自动刷新

    设置该选项后,系统自动刷新图表数据。例如,选中该选项并设置时长为5,单位选择分。则每间隔5分钟,系统自动刷新该图表。


图表样式配置

下面为您介绍图表的样式配置,图表通用的样式配置请参见配置图表标题区

  • 指标数据中,可自定义设置图表样式。


    图表配置项

    配置项说明

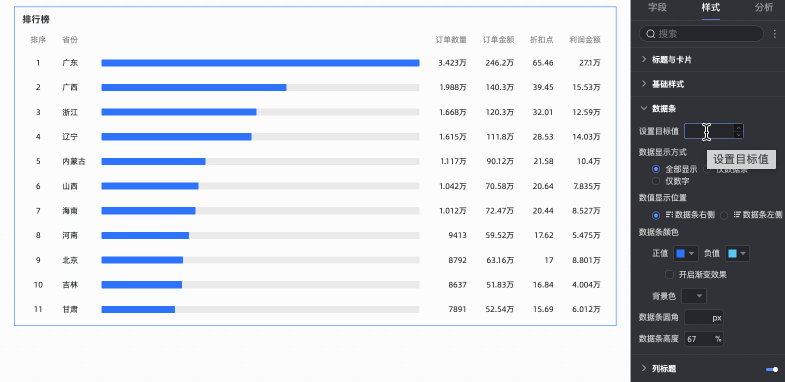

    设置目标值

    支持数据条的自定义设置,当您未设置目标值时,数据条将按照排名第一的数据显示百分百占比,其他维度的数据根据第一位进行占比展示。当您已设置目标值时,将按照指标值/目标值方式展示数据条占比,如下:

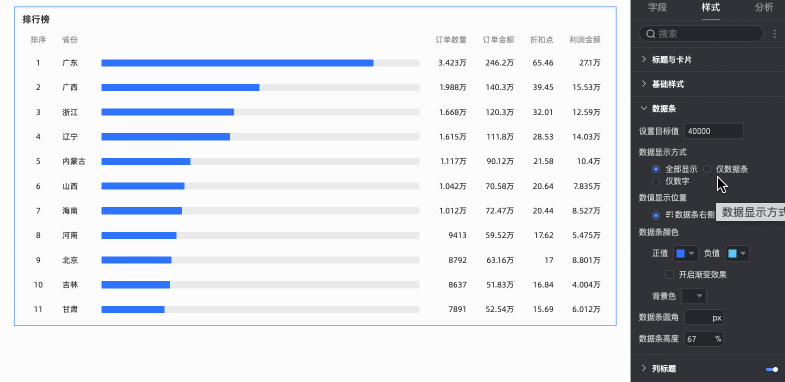

    数据显示方式

    支持选择全部显示、仅数据条仅数字三种方式。

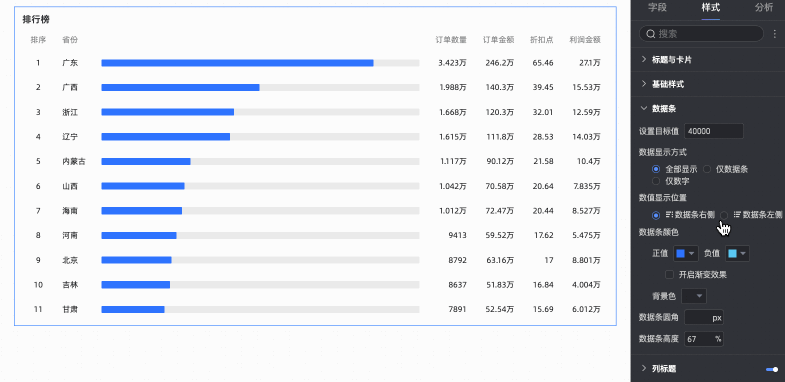

    数据显示位置

    仅当数据显示方式选择为全部显示时,支持选择数据条左侧、数据条右侧两种方式。

    说明

    指标/度量数据位置进行改变。

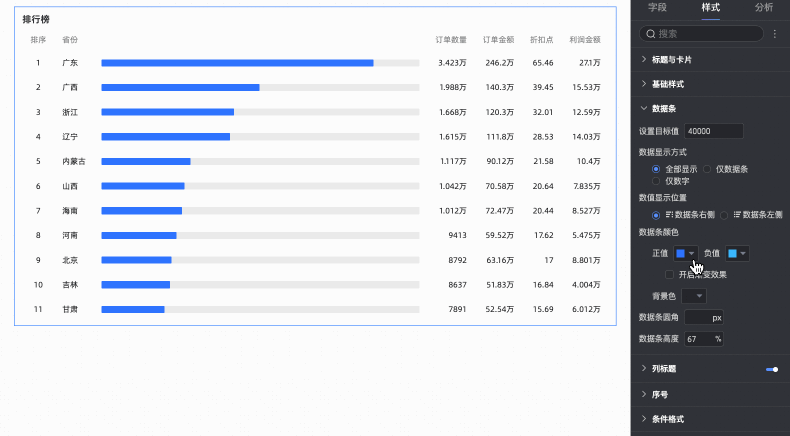

    数据条颜色

    支持分别设置正值、负值数据条颜色。同时可以设置排行榜中默认显示几条数据。

    说明

    默认显示移动端生效

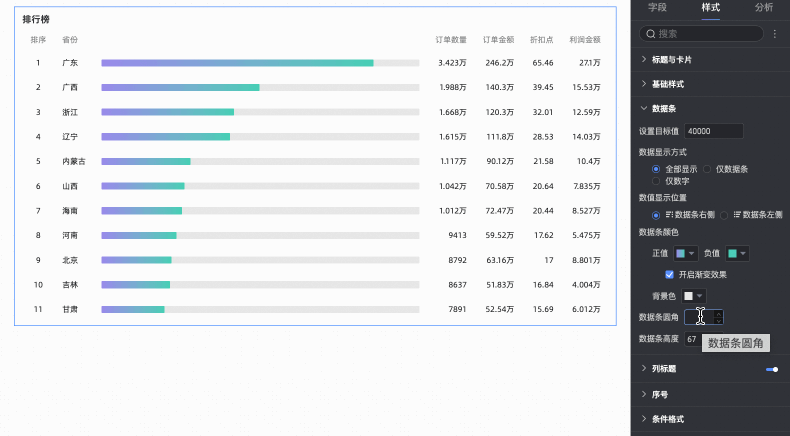

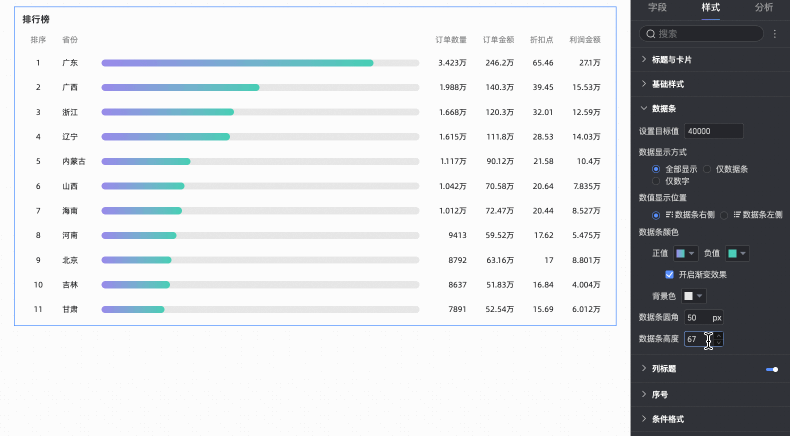

    数据条圆角

    支持调整数据条的直角修改为圆角。


    数据条高度

    支持自定义修改数据条高度,峰值为100%,谷值为10%,默认值为67%。

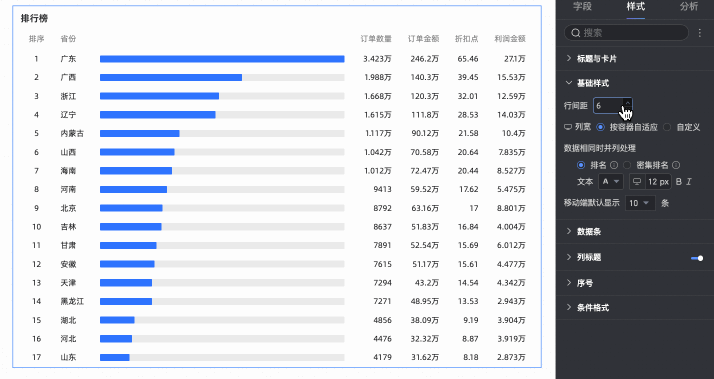

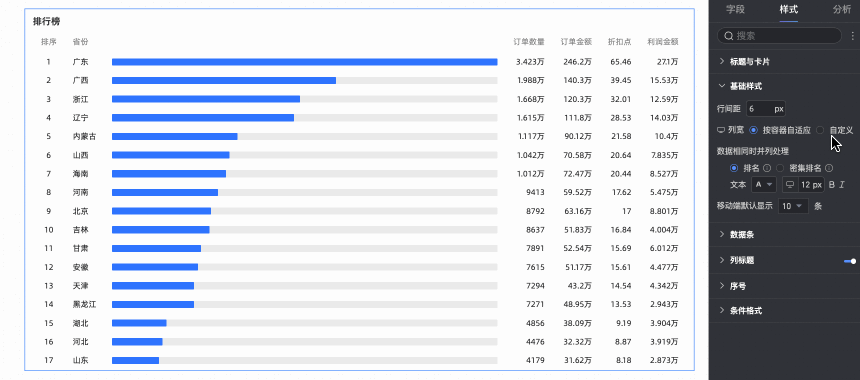

    行间距

    支持自定义修改行间距,峰值为30px,谷值为0px,默认值为6px。

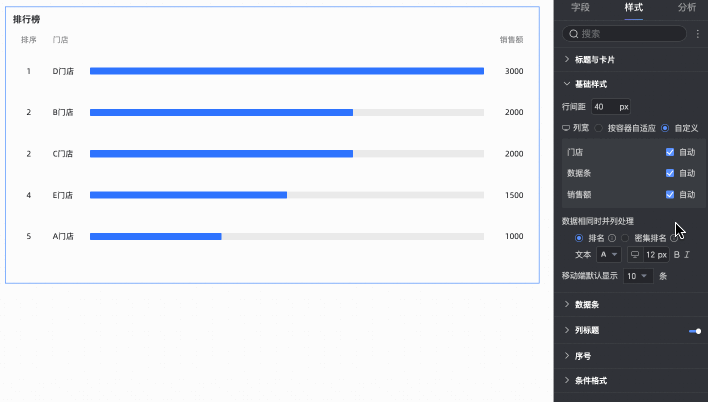

    数据相同时并列处理

    支持选择排名、密集排名两种方式。选择排名方式时数据并列且占用名次,密集排名方式时数据并列但不占用名次,并支持文本字体颜色的修改。


    移动端默认显示

    支持移动端数据显示条自定义设置,默认为10条。

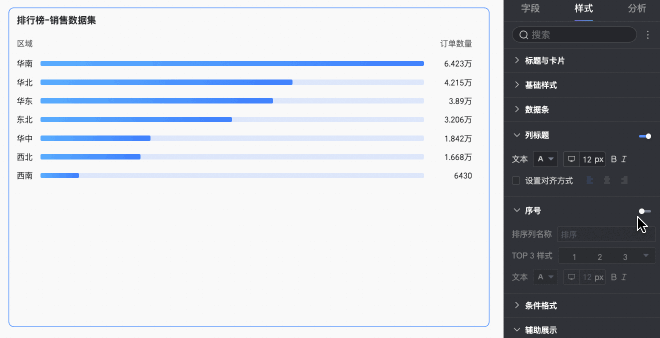

  • 列标题中支持选择是否显示列标题,以及设置列标题的文字样式

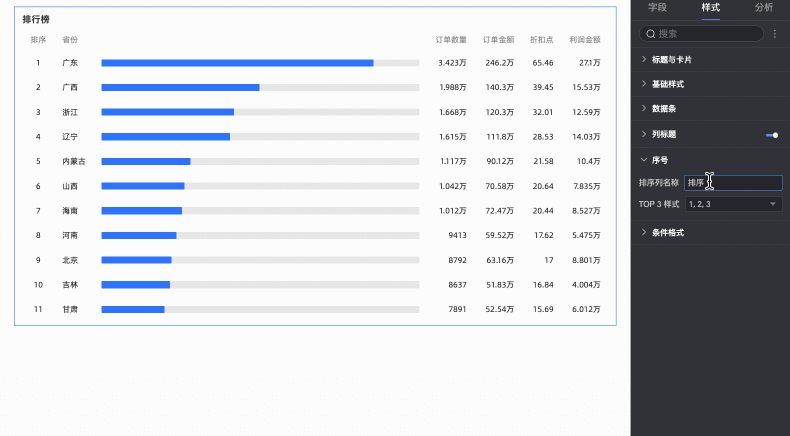

  • 序号中支持设置排序名称的自定义和TOP3的排序标签样式。


  • 条件格式中,设置度量数据的条件格式。


    图表配置项

    配置项说明

    请选择系字段

    选择需要配置条件格式的度量字段,添加到指标/度量区域的度量项均可选择。

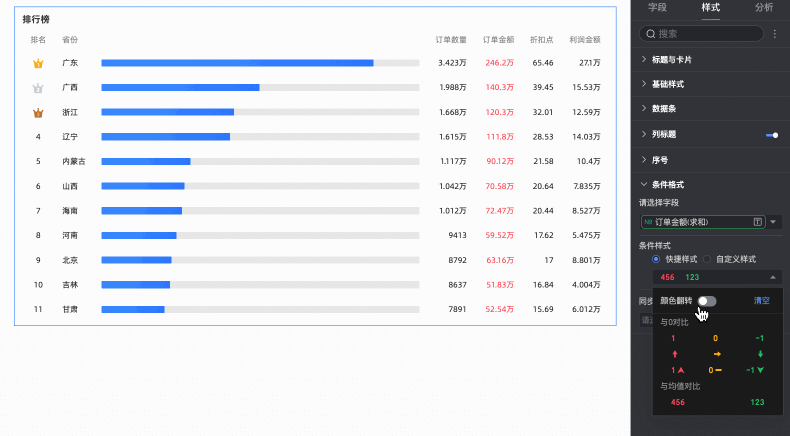

    快捷样式

    从系统提供的样式中,设置当前度量字段的标记图标或字体显示颜色。image

    • 对比:支持选择与0对比与均值对比112

    • 颜色翻转:以与0对比为例,小于0为红色,大于0为绿色,翻转后变成小于0为绿色,大于0为红色。112

    • 清空:当不再需要使用某一已设置的快捷样式时,点击清空即可移除该样式。112

    自定义样式

    除了系统提供的快捷样式外,您还可以按需为当前度量字段配置自定义样式。

    • 文本image文本页签下,设定让当前度量字段文本显示为高亮色的条件规则,支持基于其他字段的值配置当前字段的条件规则。

    • 图标image图标页签下,设定当前度量字段的图标标记规则,支持基于其他字段的值配置当前字段的标记规则。

    同步样式到

    同步当前的条件格式到其他度量指标中。

    说明

    同步样式仅单次生效,调整样式后需再次同步。

图表分析配置

模块

名称

说明

数据交互

钻取

当您已在字段面板设置完成钻取字段时,可以在此处设置钻取层级行展示样式。

联动

当需要分析的数据存在于不同的图表,您可以通过图表联动,把多个图表关联起来,形成联动进行数据分析。具体设置请参见联动设置与展示

跳转

当需要分析的数据存在于多个仪表板时,您可以通过仪表板跳转,把多个仪表板关联起来,进行数据分析。跳转包含参数跳转外部链接两种方式,具体设置方法请参见跳转设置与展示

分析预警

辅助线

通过辅助线可以查看当前度量值与辅助线设定值之间的差异。辅助线设定值分为固定值和计算值两种。计算值包含平均值、最大值、最小值和中位数四类。具体设置请参见分析预警

标注

当图表中的数据存在异常或需要重点关注时,支持使用颜色高亮、图标、注释或数据点的方式行标注,帮助您识别异常并采取相应的行动。具体设置请参见标注

使用限制

排行榜由类别/维度指标/度量辅助指标/度量组成:

  • 类别由数据的维度决定,最多选择1个维度。例如区域或产品类型。

  • 指标由数据的度量决定,最多选择1个度量。例如订单数量或利润金额。

  • 辅助指标由数据的度量决定,最多选择3个度量。例如折扣点或运输成本。

重要

默认预览行数20条数据,最多显示500条数据。

后续步骤

  • 当其他人需要查看仪表板时,您可以分享仪表板给特定的人,请参见分享仪表板

  • 当您需要制作复杂的带导航菜单,用于专题类分析时,可以将创建好的仪表板集成到数据门户,请参见新建数据门户
