本节向您介绍交叉表的概述、应用示例,以及如何删除交叉表。

前提条件

交叉表概述

交叉表可以用来显示表中某个字段的汇总值,并将它们分组;其中一组列在数据表的左侧,另一组列在数据表的上部。行和列的交叉处可以对数据进行多种汇总计算,例如求和、平均值、记数、最大值、最小值等。

交叉表是由行和列构成的。行沿水平分布,由数据的维度决定,如省份,产品类型等;列沿垂直分布,由数据的度量决定,如订单数量,利润金额等。

注意事项

交叉表的行和列对维度和度量的取值无限制。

交叉表应用示例

使用场景示例:各省份不同类型产品的包装,以及它们的运输成本,订单数量和利润金额。以下场景均以company_sales_record数据集为例。

  1. 登录Quick BI控制台
  2. 单击工作空间 > 数据集
  3. 数据集管理页面。选择company_sales_record数据集,单击数据集所在行的图标。
    说明 如果您使用的是专业版,需要您手动选择进入常规模式或者全屏模式。以下示例以常规模式为例。
  4. 单击交叉表图标。

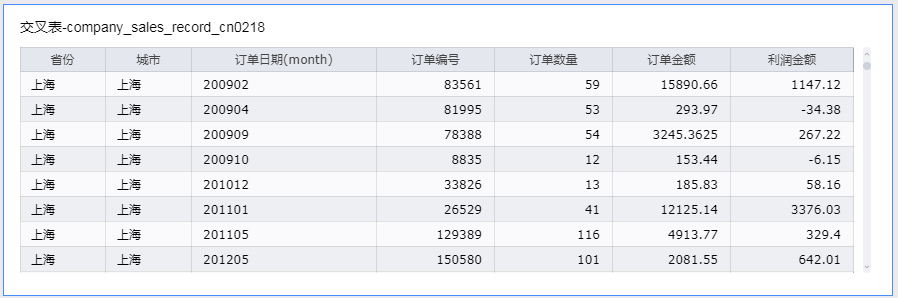

    交叉表的图例会自动显示在仪表板展示区。交叉表
  5. 数据标签页,为交叉表选择需要的维度字段和度量字段。
    在维度列表中,找到省份产品类型产品包箱,并将它们依次添加到行的区域中;在度量列表中,找到订单数量运输成本利润金额,并将它们依次添加到列的区域中,如下图所示。
    说明 请确保省份字段的维度类型已经从字符串切换为了地理信息,如需了解如何切换维度字段类型,请参见编辑地理信息维度
  6. 单击更新,系统自动更新图表。更新图表
  7. 样式标签页可更改图表的标题、布局、格式和规则等。
  8. 高级标签页,可对交叉表设置自动刷新图表数据周期、联动和跳转。高级
    配置项 名称 说明
    高级设置 自动刷新 勾选该选项并设置时长后,例如,设置为5,每间隔5分钟,系统自动刷新图表数据。
    联动 设置该选项后,单击仪表板中某个图表中的某个区域或字段时,仪表板中和这个图表相关的其他图表的内容会发生联动变化。具体设置请参见联动设置与展示
    跳转 设置该选项后,单击仪表板中某个图表中的某个字段时,会跳转到与被单击部分相关联的报表。跳转有参数跳转和外部链接两种方式,参数跳转需结合全局参数使用。具体设置请参见跳转
  9. 单击保存图标,保存该仪表板。

配置样式

  • 基础信息中可以设置标题和展示跳转链接。基础信息
    说明 通过展示跳转链接功能用户可以在图表界面中直接跳转至需要的报表和外部链接,实现方式简单,只需在基本信息中添加相关的显示文案和链接即可。
  • 展示型配置菜单中,可以设置表格主题、显示序号、合并同类单元格、对所有维度列进行冻结、自定义冻结列、是否自动换行、分页显示等,其中对所有维度列进行冻结可以通过智能(表头)实现,更新后的图表显示如下。序号
    说明 勾选合并同类单元格后,显示分页功能不可用。
  • 功能型配置菜单中,您还可以进行条件格式设置和展示列设置。条件格式可分为图标数据条两种格式。

    图标格式

    1. 选择要进行条件设置的字段和条件格式图标
    2. 单击标记图标选择下拉箭头,可选择图标类型。 图表类型
    3. 手动输入需要被特殊标记出的数据数值,并且根据系统提示,单击下拉箭头,编辑数值的显示样式和背景颜色。 金额
    利润金额数据为例,将数值大于1000的、数值在1000与500之间的和数值低于500的数据进行规则处理,更新后的图表显示如下:图
    • 当数值大于1000时,该数值所在区域为绿色,并且旁边会有绿色向上的箭头做标识。
    • 当数值的范围在1000与500之间时,该数值所在的区域为灰色,并且旁边会有橙色的横线做标识。
    • 当数值小于500时,该数值所在区域为黄色,并且旁边会有红色向下的箭头做标识。

    数据条格式

    1. 选择要进行条件设置的字段和条件格式数据条
    2. 设置最大值、最小值、填充颜色。
      说明 最值可通过自动和手动两种方式设置。
      2

    展示列设置

    通过该功能,可以对相关类型的不同列进行分组并设置组名,若不设置组名,拖拽只实现列之间的顺序调整。1

    显示整体列总计

    通过该功能可以对整体列小计、总计、总计函数进行设置,总计函数可选择SUM、AVG、MAX等聚合函数也可选择高级进行自定义设置求和表达式,如下图所示:
    说明 设置整体列小计需先勾选展示型配置中的合并同类单元格选项。
    总计
  • 系列设置菜单中可以对字段进行重命名,设置对齐方式,设置数据值显示格式。

删除图表

如果您想删除当前图表,请参考以下步骤操作。

  1. 单击图表右上方更多图标。
  2. 选择删除,当前图表即可被删除。

创建取数

  1. 单击图表右上方图标。
  2. 选择创建取数,弹出取数任务列表对话框。

    显示看任务开始时间状态操作

    说明 状态包括:运行中成功失败,失败时请根据提示信息进行相关处理。

取数任务

  1. 单击图表右上方图标。
  2. 选择创建取数,弹出取数任务列表对话框。
    • 可查看任务开始时间状态操作
    • 单击操作列的图标,可下载历史取数任务。
      说明 离线下载预览行数不超过100万。
