WebSocket是一种新的HTML5协议,它实现了浏览器与服务器全双工通信,能更好地节省服务器资源和带宽并达到实时通讯。本文介绍如何在命名空间接入WebSocket协议集群,目前WebSocket仅支持异地双活。

前提条件

步骤一:创建WebSocket协议集群

  1. 登录AHAS控制台
  2. 在控制台左侧导航栏中选择多活容灾
  3. 在左侧导航栏选择资源管理 > MSFE集群
  4. MSFE集群页面,单击要创建集群的单元页签,然后单击页面右上角的创建集群
  5. 新建集群对话框中,选择创建好的ECS实例,选择协议websocket,设置集群名称,然后单击确定
    websocket1
  6. 在左侧导航栏选择资源管理 > SLB
  7. SLB页面,单击要创建SLB的单元页签,然后单击右上角的同步SLB
  8. 同步SLB的对话框中,选择要新增的SLB,然后单击确认
  9. 完成本单元的MSFE集群创建后,继续重复步骤3至步骤8的操作,在另一单元创建MSFE集群,完成两个单元的WebSocket接入层集群创建。

步骤二:WebSocket协议集群加入MSFE集群

  1. 在左侧导航栏选择基础配置 > 命名空间
  2. 在顶部选择已创建好的命名空间,在该命名空间概览页,单击继续配置
  3. 分别从不同单元接入层集群的下拉列表中,选择创建好的WebSocket协议集群。
    WebSocket协议集群加入接入层集群后,您可以在左侧导航栏选择异地双活 > MSFE配置,在MSFE配置页面即可看见这两个集群。

步骤三:创建WebSocket协议域名

  1. 在左侧导航栏选择异地双活 > MSFE配置,单击新增域名

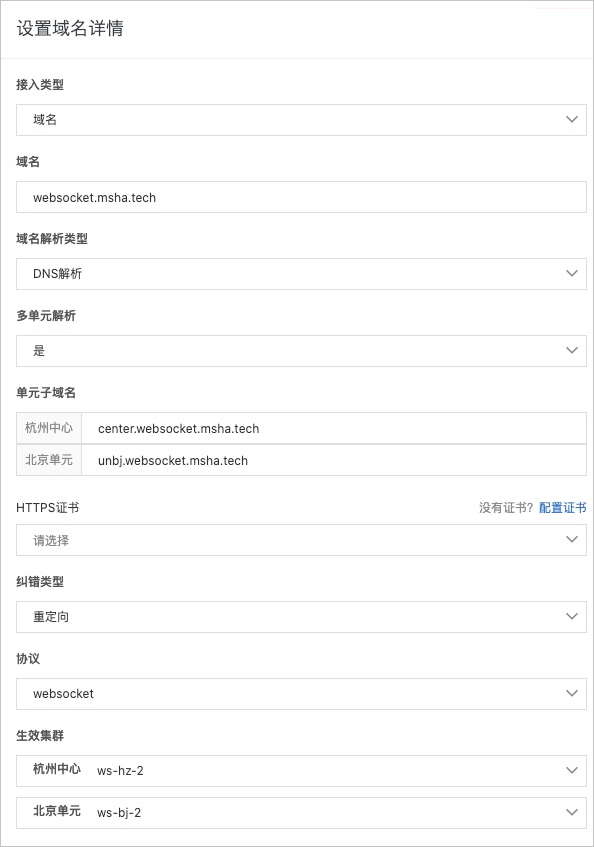

  2. 设置域名详情面板,设置域名的各个参数,然后单击确定
    Websocket3
    参数 说明 示例
    接入类型 WebSocket协议的接入类型目前仅支持域名 域名
    域名 编辑域名。填写域名后,单元子域名区域将按照之前定义的单元,自动生成每个单元下的子域名。 websocket.msha.tech
    域名解析类型 设置域名解析类型:
    • DNS解析:阿里云DNS请选择DNS解析。
    • 不解析:如果不是阿里云DNS,是其它供应商,域名解析类型请选择不解析。
    DNS解析
    多单元解析 是否进行多单元解析。
    单元子域名 填写域名后,单元子域名区域将按照之前定义的单元,自动生成每个单元下的子域名。
    • center.websocket.msha.tech
    • unbj.websocket.msha.tech
    纠错类型 WebSocket协议的纠结类型目前仅支持重定向 重定向
    协议 选择websocket websocket
    生效集群 分别选择不同单元对应的WebSocket协议集群。
    • 杭州中心:ws-hz-2
    • 北京单元:ws-bj-2
  3. MSFE配置页面,单击新增WebSocket域名配置列的URI
    URI

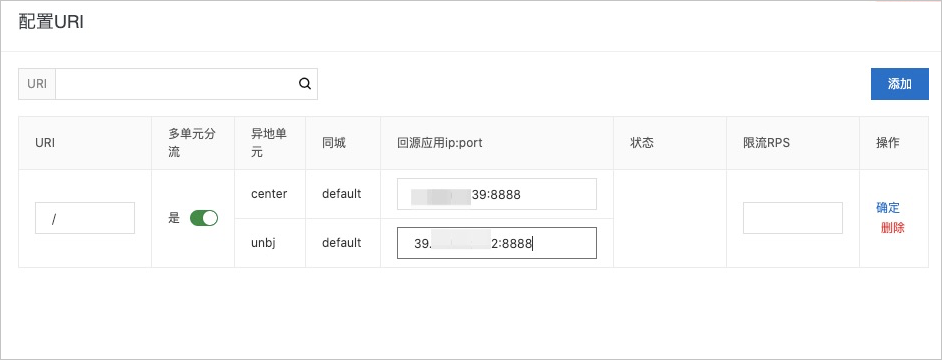

  4. 配置URI的面板中,单击添加,按需配置URI的信息,然后单击确定
    说明 回源应用信息的输入格式为IP:PORT,多个回源应用用英文逗号相隔。
  5. 单击WebSocket域名配置列的生效,然后单击确认。WebSocket协议域名创建完成。
    生效

验证WebSocket多活

上述URI配置的回源应用ip:port是两个单元各自的WebSocket Server的地址。在本示例中,WebSocket Server主要业务逻辑就是定时的向所有Client广播消息,表明自己所在单元。

您可以重点关注Client,以下示例采用NodeJS的WebSocket Library:

const WebSocket = require('ws');

let host = "http://websocket.msha.tech/";

let routerId = 1111;
// routerId = 6249;
routerId = 8330;

let options = {
    'headers': {
        routerId: routerId,
        unitType: "unit_type",
    }
};

let ws = handleWs();

function handleWs(){
    let ws = new WebSocket(host,[],options);
    ws.on('upgrade', function open(resp) {
        // console.log('upgrade ',resp);
    });

    ws.on('open', function open() {
        console.log('connected:'+routerId);
        ws.send(Date.now());
    });

    ws.on('error', function error(e) {
        console.log('err',e);
    });

    ws.on('close', function close() {
        console.log('disconnected');
    //断连后重连。
        let retryTime = 1500;
        setTimeout(()=>{
            console.log('!!! reconnecting in ...'+retryTime+' ms');
            ws = handleWs();
        }, retryTime);
    });

    ws.on('message', function incoming(data) {
        console.log(`msg: ${data} `);
    });

    ws.on('unexpected-response', function handleerr(req,resp) {
        //处理重定向。
    if ((resp.statusCode+'').startsWith("30")){
            console.log("!!! redirecting... from ", host," to",resp.headers.location);
            host = resp.headers.location;
            ws = handleWs();
        }

    });
    return ws;
}

单元分流

  1. 在左侧导航栏选择切流 > 异地切流,然后单击切流

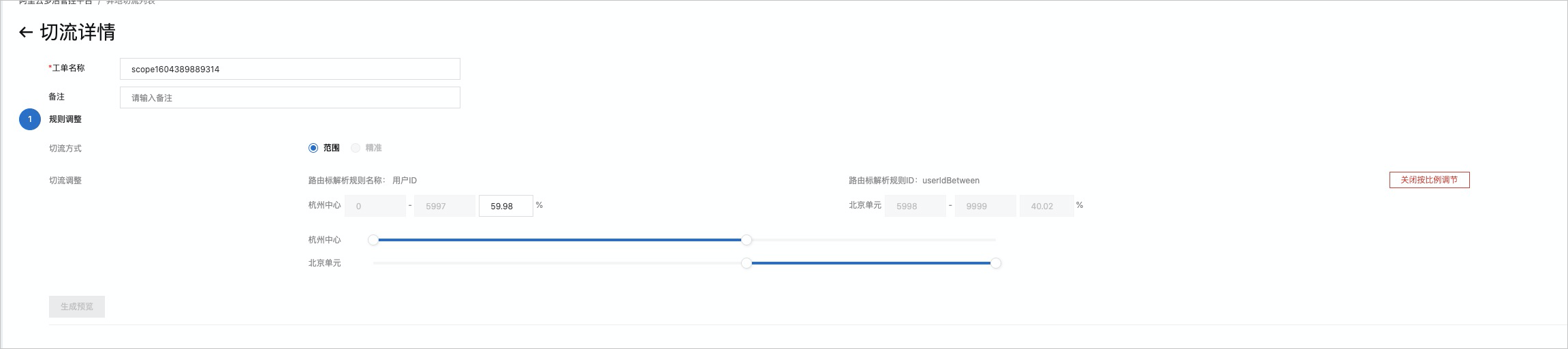

  2. 切流详情页面,查看当前流量规则,如下图所示。

    当前流量规则为当流量的routerId是0~5997,则访问杭州中心单元;当流量的routerId是5998~9999,则访问北京单元。

  3. 将上述示例中两个Client的routerId分别设置为1111和8330。
    let routerId = 1111;
    routerId = 8330;
    单元切流结果分别如下:
    // 1111
    !!! redirecting... from  http://websocket.msha.tech/  to http://center.websocket.msha.tech/
    connected:1111
    msg: Welcome to the server!hangzhou
    msg: hangzhou new connection: /
    msg: 1604389722277:hangzhou
    msg: 0.132955630917172:hangzhou
    msg: 0.8012559750359831:hangzhou

    // 8330
    connected:8330
    msg: Welcome to the server!beijing
    msg: beijing new connection: /
    msg: 1604389731323:beijing
    msg: 0.4186786493131692:beijing
    msg: 0.897348812107992:beijing
    msg: 0.5328893935466773:beijing

    从以上结果可以看出:1111访问的时候,websocket.msha.tech的cname unbj.websocket.msha.tech生效了,于是被重定向到了相应的单元center.websocket.msha.tech。而8330访问的时候unbj.websocket.msha.tech是正确的单元,所以直接返回正确结果。

切流

  1. 将三个Client的routerId分别设置为1111、6249和8330,同时发起WebSocket连接。
    let routerId = 1111;
    routerId = 6249;
    routerId = 8330;
  2. 在左侧导航栏选择切流 > 异地切流,然后单击切流
  3. 切流详情页面,调整切流规则。杭州中心routerId规则修改为0~6380,则北京单元的routerId规则为6381~9999。
  4. 单击生成预览,查看切流规则。

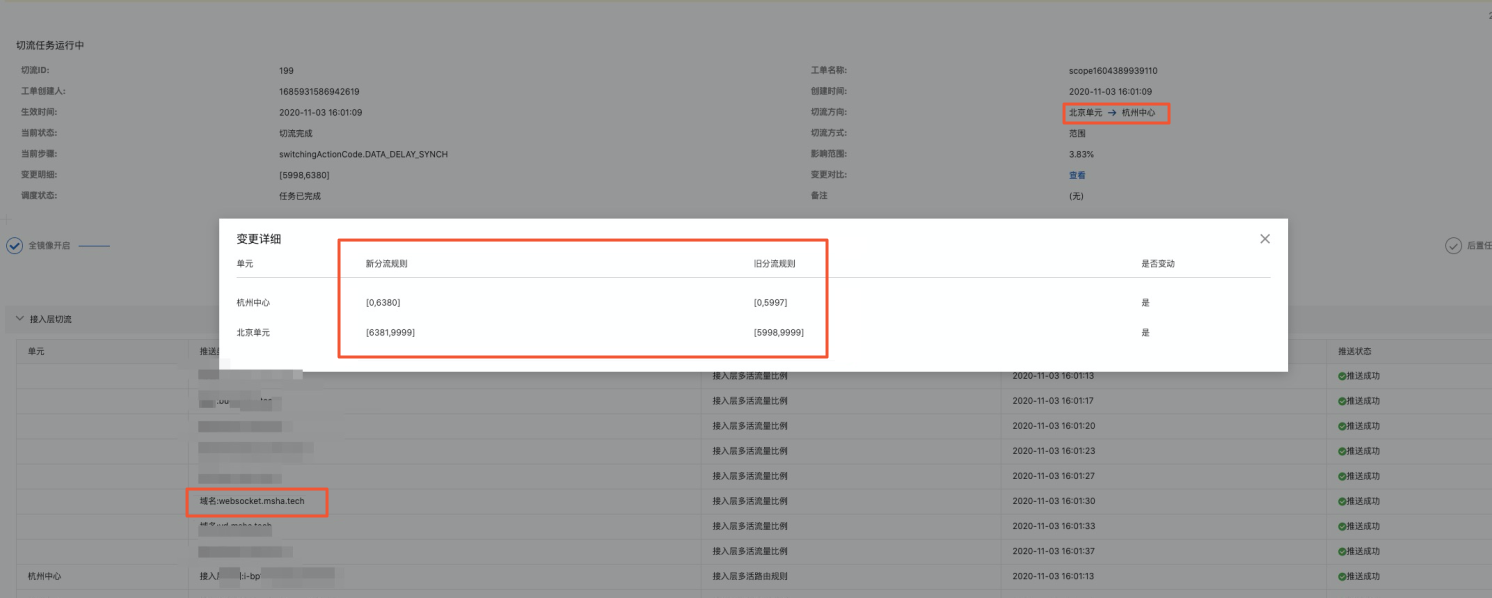

  5. 单击规则文本,即可对比查看切流规则前后变更详情。确认后单击执行预检查
  6. 切流检查区域查看切流检查,待所有检查项均通过后,单击确认
    说明 若有检查项检查不通过,可在该检查项右侧单击重试或跳过。跳过功能一般用于紧急切流场景,请谨慎使用。
  7. 单击确认,开始切流。
    切流后,Client的结果如下。
    !!! redirecting... from  http://websocket.msha.tech/  to http://center.websocket.msha.tech/
    connected:1111
    msg: Welcome to the server!hangzhou
    msg: 1604390454108:hangzhou
    msg: 0.38414805855739653:hangzhou
    msg: 0.13875630357195323:hangzhou
    msg: 0.6229300725811783:hangzhou
    msg: 0.11019882091734623:hangzhou
    msg: 0.7957423074512242:hangzhou
    msg: 0.4736047658982191:hangzhou
    msg: 0.5014541304674829:hangzhou
    msg: 0.614086617348312:hangzhou
    msg: 0.1484071030030174:hangzhou
    msg: 0.6652626409517592:hangzhou
    msg: 0.40154994570197045:hangzhou
    msg: 0.8643718167863417:hangzhou
    msg: 0.28831735861784147:hangzhou
    msg: 0.6652626409517592:hangzhou
    msg: 0.40154994570197045:hangzhou
    msg: 0.8643718167863417:hangzhou
    msg: 0.28831735861784147:hangzhou


    connected:6249
    msg: Welcome to the server!beijing
    msg: 1604390457853:beijing
    msg: 0.9493741235546642:beijing
    msg: 0.09769747028250086:beijing
    msg: 0.5870071708377984:beijing
    msg: 0.7842176937040484:beijing
    msg: 0.6607537308351272:beijing
    msg: 0.6775899565019491:beijing
    msg: 0.9098061272236709:beijing
    msg: 0.05783338659476467:beijing
    msg: 0.8919011012317618:beijing
    msg: 0.12108282852472352:beijing
    disconnected
    !!! reconnecting in ...1500 ms
    !!! redirecting... from  http://websocket.msha.tech/  to http://center.websocket.msha.tech/
    connected:6249
    msg: Welcome to the server!hangzhou
    msg: 1604390479646:hangzhou
    msg: 0.8032432387270054:hangzhou
    msg: 0.8504693718670565:hangzhou
    msg: 0.5079091770595435:hangzhou
    msg: 0.7248089009268245:hangzhou
    msg: 0.3223790249502595:hangzhou
    msg: 0.9069452763009609:hangzhou
    msg: 0.4537487716609916:hangzhou
    msg: 0.5672352139323884:hangzhou
    msg: 0.9136309927556057:hangzhou


    connected:8330
    msg: Welcome to the server!beijing
    msg: 1604390461787:beijing
    msg: 0.5870071708377984:beijing
    msg: 0.7842176937040484:beijing
    msg: 0.6607537308351272:beijing
    msg: 0.6775899565019491:beijing
    msg: 0.9098061272236709:beijing
    msg: 0.05783338659476467:beijing
    msg: 0.8919011012317618:beijing
    msg: 0.12108282852472352:beijing
    msg: 0.7753852558635438:beijing
    msg: 0.03463907943252087:beijing
    msg: 0.17068444692028695:beijing
    msg: 0.723355026768321:beijing
    msg: 0.4414733762619504:beijing
    msg: 0.27475324832571923:beijing
    msg: 0.9036020463889554:beijing
    msg: 0.9359826074623169:beijing
    msg: 0.7434708713278148:beijing
    msg: 0.6591996455893424:beijing

    从以上结果可以看出,只有处于变更范围内的routerId 6249访问被切断了连接并重定向了正确的单元,其余两个routerId的访问都一直与正确的单元保持着连接和通信,不受切流影响。
