建立VPC到本地数据中心的连接(单隧道模式)

更新时间:2024-11-25 01:54:53

本文介绍如何使用公网网络类型的VPN网关在专有网络VPC(Virtual Private Cloud)和本地数据中心之间建立IPsec-VPN连接(单隧道模式),实现本地数据中心与VPC之间的加密通信。

环境要求

  • IPsec连接绑定公网网络类型的VPN网关实例时,本地数据中心的网关设备必须配置公网IP地址。

  • 本地数据中心的网关设备必须支持IKEv1IKEv2协议,支持任意一种协议的设备均可以和转发路由器建立IPsec-VPN连接。

  • 本地数据中心的网段与待访问的网段没有重叠。

场景示例

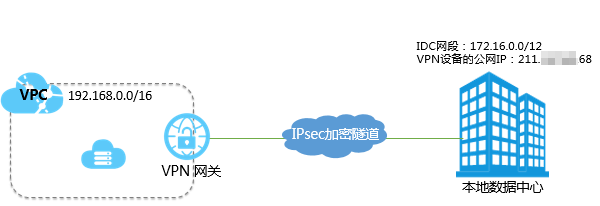

本文以下图场景示例。某公司在阿里云创建了VPC,网段为192.168.0.0/16。本地数据中心的网段为172.16.0.0/12,本地网关设备的公网IP211.XX.XX.68。公司因业务发展,需要本地数据中心与云上VPC互通。您可以通过IPsec-VPN,建立本地数据中心与云上VPC的连接,实现云上和云下的加密通信。

IPsec快速入门

准备工作

  • 您已经在阿里云创建了VPC,VPC中使用云服务器ECS(Elastic Compute Service)部署了相关业务。具体操作,请参见搭建IPv4专有网络

  • 您已经了解VPC中的ECS实例所应用的安全组规则,并确保安全组规则允许本地数据中心的网关设备访问云上资源。具体操作,请参见查询安全组规则添加安全组规则

步骤一:创建VPN网关

  1. 登录VPN网关管理控制台
  2. 在顶部菜单栏,选择VPN网关的地域。

    VPN网关的地域需和待关联的VPC实例的地域相同。

  3. VPN网关页面,单击创建VPN网关

  4. 在购买页面,根据以下信息配置VPN网关,然后单击立即购买并完成支付。

    配置项

    说明

    配置项

    说明

    实例名称

    输入VPN网关实例的名称。

    本文输入VPN网关1

    资源组

    选择VPN网关实例所属的资源组。如果不选择,VPN网关实例创建后将归属于默认资源组。

    本文保持为空。

    地域和可用区

    选择VPN网关实例所属的地域。

    说明

    请确保VPN网关实例的地域和VPC实例的地域相同。

    网关类型

    选择VPN网关实例的类型。

    本文选择普通型

    网络类型

    选择VPN网关实例的网络类型。

    本文选择公网

    隧道

    系统直接展示当前地域支持的IPsec-VPN连接的隧道模式。

    • 单隧道

    • 双隧道

    关于IPsec-VPN连接隧道模式的说明,请参见绑定VPN网关场景双隧道IPsec-VPN连接说明

    VPC

    选择VPN网关实例关联的VPC实例。

    虚拟交换机

    VPC实例中选择一个交换机实例。

    • IPsec-VPN连接的隧道模式为单隧道时,您仅需要指定一个交换机实例。

    • IPsec-VPN连接的隧道模式为双隧道时,您需要指定两个交换机实例。

      IPsec-VPN功能开启后,系统会在两个交换机实例下各创建一个弹性网卡ENI(Elastic Network Interfaces),作为使用IPsec-VPN连接与VPC流量互通的接口。每个ENI会占用交换机下的一个IP地址。

    说明
    • 系统默认帮您选择第一个交换机实例,您可以手动修改或者直接使用默认的交换机实例。

    • 创建VPN网关实例后,不支持修改VPN网关实例关联的交换机实例,您可以在VPN网关实例的详情页面查看VPN网关实例关联的交换机、交换机所属可用区以及交换机下ENI的信息。

    虚拟交换机2

    IPsec-VPN连接的隧道模式为单隧道时,无需配置该项。

    带宽规格

    选择VPN网关实例的公网带宽峰值。单位:Mbps。

    IPsec-VPN

    选择开启或关闭IPsec-VPN功能。

    本文选择开启

    SSL-VPN

    选择开启或关闭SSL-VPN功能。

    本文选择关闭

    计费周期

    选择购买时长。

    您可以选择是否自动续费:

    • 按月购买:自动续费周期为1个月。

    • 按年购买:自动续费周期为1年。

    服务关联角色

    单击创建关联角色,系统自动创建服务关联角色AliyunServiceRoleForVpn。

    VPN网关使用此角色来访问其他云产品中的资源,更多信息,请参见AliyunServiceRoleForVpn

    若本配置项显示为已创建,则表示您的账号下已创建了该角色,无需重复创建。

    更多参数信息,请参见创建VPN网关实例

  5. 返回VPN网关页面,查看创建的VPN网关。

    刚创建好的VPN网关的状态是准备中,约1~5分钟左右会变成正常状态。正常状态表明VPN网关已经完成了初始化,可以正常使用。

步骤二:创建用户网关

  1. 在左侧导航栏,选择网间互联 > VPN > 用户网关

  2. 在顶部菜单栏,选择用户网关的地域。

    说明

    用户网关的地域必须和要连接的VPN网关的地域相同。

  3. 用户网关页面,单击创建用户网关

  4. 创建用户网关面板,根据以下信息配置用户网关,然后单击确定

    以下仅列举本文强相关配置项,其余配置保持默认值或为空。更多信息,请参见创建和管理用户网关

    • 名称:输入用户网关的名称。

      本文输入用户网关1

    • IP地址:输入VPC要连接的本地数据中心的网关设备的公网IP。

      本文输入211.XX.XX.68

步骤三:创建IPsec连接

  1. 在左侧导航栏,选择网间互联 > VPN > IPsec连接

  2. 在顶部菜单栏,选择IPsec连接的地域。

    说明

    IPsec连接的地域必须和要连接的VPN网关的地域相同。

  3. IPsec连接页面,单击创建IPsec连接

  4. 创建IPsec连接页面,根据以下信息配置IPsec连接,然后单击确定

    配置项

    配置项说明

    配置项

    配置项说明

    名称

    输入IPsec连接的名称。

    本文输入IPsec连接1

    资源组

    选择VPN网关实例所属的资源组。

    本文选择默认资源组。

    绑定资源

    选择IPsec连接绑定的资源类型。

    本文选择VPN网关

    VPN网关

    选择已创建的VPN网关实例。

    本文选择VPN网关1

    路由模式

    选择路由模式。

    本文选择目的路由模式

    立即生效

    选择是否立即生效。

    • :配置完成后立即进行协商。

    • :当有流量进入时进行协商。

    本文选择

    用户网关

    选择已创建的用户网关实例。

    本文选择用户网关1

    启用BGP

    如果IPsec连接需要使用BGP路由协议,需要打开BGP功能的开关,系统默认关闭BGP功能。

    本文不开启BGP功能。

    预共享密钥

    输入预共享密钥。

    • 密钥长度为1~100个字符,支持数字、大小写英文字母及右侧字符~`!@#$%^&*()_-+={}[]\|;:',.<>/?

    • 若您未指定预共享密钥,系统会随机生成一个16位的字符串作为预共享密钥。创建IPsec连接后,您可以通过编辑按钮查看系统生成的预共享密钥。具体操作,请参见修改IPsec连接

    重要

    IPsec连接及其对端网关设备配置的预共享密钥需一致,否则系统无法正常建立IPsec-VPN连接。

    加密配置

    本文使用IKEv1版本,其他选项使用默认配置。更多信息,请参见创建和管理IPsec连接(单隧道模式)

    健康检查

    本文保持默认值,不为IPsec连接配置健康检查。

    标签

    IPsec连接添加标签。

    本文保持为空。

  5. 创建成功对话框中,单击取消

步骤四:在本地网关设备中加载VPN配置

  1. 在左侧导航栏,选择网间互联 > VPN > IPsec连接

  2. IPsec连接页面,找到目标IPsec连接实例,然后在操作单击生成对端配置

  3. 根据本地网关设备的配置要求,将下载的配置添加到本地网关设备中。具体操作,请参见本地网关配置

步骤五:配置VPN网关路由

  1. 在左侧导航栏,选择网间互联 > VPN > VPN网关

  2. VPN网关页面,找到目标VPN网关实例,单击实例ID。

  3. 目的路由表页签,单击添加路由条目

  4. 添加路由条目面板,根据以下信息配置目的路由,然后单击确定

    配置项

    配置说明

    配置项

    配置说明

    目标网段

    输入待互通的目标网段。

    本文输入172.16.0.0/12

    下一跳类型

    选择下一跳的类型。

    本文选择IPsec连接

    下一跳

    选择IPsec连接。

    发布到VPC

    选择是否将新添加的路由条目发布到VPN网关关联的VPC路由表。

    本文选择

    权重

    选择路由条目的权重值。

    • 100:高优先级。

    • 0:低优先级。

    本文保持默认值100

步骤六:测试连通性

  1. 登录到VPC内一台无公网IPECS实例。关于如何登录ECS实例,请参见连接实例

  2. 执行ping命令,访问本地数据中心内的一台服务器,验证通信是否正常。

    如果能够收到回复报文,则证明通信正常。
