物联网平台将设备上报的数据流转至消息队列RocketMQ的Topic中,然后,RocketMQ再将数据流转到企业服务器。本文介绍数据流转的操作步骤。

前提条件

  • 已注册阿里云账号。
  • 已开通阿里云物联网平台服务。

    如未开通,请登录物联网平台产品页,单击立即开通,根据页面提示,开通服务。

  • 已开通消息队列RocketMQ服务。

    如未开通,请登录消息队列RocketMQ产品页面,开通服务。

  • 准备开发环境。本示例使用Java SDK开发的环境如下:

背景信息

数据流转流程图:

消息流转MQ

方案优势:

  • 设备使用MQTT协议接入物联网平台,数据传输链路支持TLS加密,保障数据不被篡改。MQTT协议说明,请参见MQTT协议规范
  • 通过消息队列RocketMQ削峰填谷,缓冲消息,减轻服务器同时接收大量设备消息的压力。

操作步骤

  1. 登录物联网控制台,创建产品和设备。
    1. 实例概览页面,找到对应的实例,单击实例进入实例详情页面。
      实例概览
    2. 在左侧导航栏选择设备管理 > 产品,单击创建产品,配置参数,单击确认
      本示例中,产品名称为MQ_test,所属品类为自定义品类,节点类型为直连设备,其他参数使用默认值。
    3. 单击查看产品详情,在产品详情页面,单击Topic类列表 > 自定义Topic,然后单击自定义Topic类,定义一个用于设备上报数据的Topic。
      本示例中,定义的Topic类:/{YourProductKey}/${YourDeviceName}/user/data
    4. 在左侧导航栏选择设备管理 > 设备,单击添加设备,为产品MQ_test创建设备。
      本示例中,创建了一个名称为MQdevice的设备。
  2. 在消息队列RocketMQ控制台,创建Topic和消费者。
    1. 登录消息队列RocketMQ控制台
    2. 单击创建实例,创建一个标准版实例,地域选择华东2(上海)
    3. 单击创建 Group,如下图所示。
      物联网设备消息
    4. 单击创建Topic,消息类型选择普通消息
      物联网设备消息
    5. 创建消息消费者。在服务器SDK中运行如下示例代码,然后,在RocketMQ控制台查看消费者状态,确保消费者处于在线状态,订阅关系一致。
      说明
      import com.aliyun.openservices.ons.api.Action;
      import com.aliyun.openservices.ons.api.ConsumeContext;
      import com.aliyun.openservices.ons.api.Consumer;
      import com.aliyun.openservices.ons.api.Message;
      import com.aliyun.openservices.ons.api.MessageListener;
      import com.aliyun.openservices.ons.api.ONSFactory;
      import com.aliyun.openservices.ons.api.PropertyKeyConst;
      import java.util.Properties;
      public class ConsumerTest {
          public static void main(String[] args) {
              Properties properties = new Properties();
              // 您在控制台创建的 Group ID
              properties.put(PropertyKeyConst.GROUP_ID, "XXX");
              // AccessKey 阿里云身份验证,在阿里云服务器管理控制台创建
              properties.put(PropertyKeyConst.AccessKey, "${AccessKey}");
              // SecretKey 阿里云身份验证,在阿里云服务器管理控制台创建
              properties.put(PropertyKeyConst.SecretKey, "${SecretKey}");
              // 设置 TCP 接入域名,到控制台的实例基本信息中查看
              properties.put(PropertyKeyConst.NAMESRV_ADDR,
                  "XXX");
              // 集群订阅方式 (默认)
              // properties.put(PropertyKeyConst.MessageModel, PropertyValueConst.CLUSTERING);
              // 广播订阅方式
              // properties.put(PropertyKeyConst.MessageModel, PropertyValueConst.BROADCASTING);
              Consumer consumer = ONSFactory.createConsumer(properties);
              consumer.subscribe("iot_to_mq", "*", new MessageListener() { //订阅多个 Tag
                  public Action consume(Message message, ConsumeContext context) {
                      System.out.println("Receive: " + message);
                      return Action.CommitMessage;
                  }
              });
              consumer.start();
              System.out.println("Consumer Started");
          }
      }
  3. 登录物联网平台控制台在对应实例下,设置数据流转规则,将设备上报的数据转发至消息队列(RocketMQ)。
    1. 单击规则引擎 > 云产品流转,然后单击创建规则,创建一条数据流转规则MQ流转,数据格式选择为JSON。
    2. 单击编写SQL,设置数据处理SQL,如下图所示。
      物联网设备消息
    3. 单击添加操作设置数据转发目的地。
      物联网设备消息
    4. 启动规则。
      规则启动后,物联网平台会将规则SQL中定义的设备上报消息转发至消息队列(RocketMQ)的Topic中。
  4. 使用Java SDK模拟设备,上报消息。
    1. 下载Java SDK Demo,然后解压。
    2. 在IntelliJ IDEA中,导入Demo包中的示例工程JavaLinkKitDemo。
    3. 在文件device_id.json中输入MQdevice的设备证书信息:productKeydeviceNamedeviceSecret
    4. 在文件src\main\java\com.aliyun.alink.devicesdk.demo\MqttSample.java中修改MQTT Topic为设备上报数据的Topic。本示例中,使用的Topic是/{YourProductKey}/${YourDeviceName}/user/data
    5. 运行src\main\java\com.aliyun.alink.devicesdk.demo\HelloWorld.java文件,启动设备。

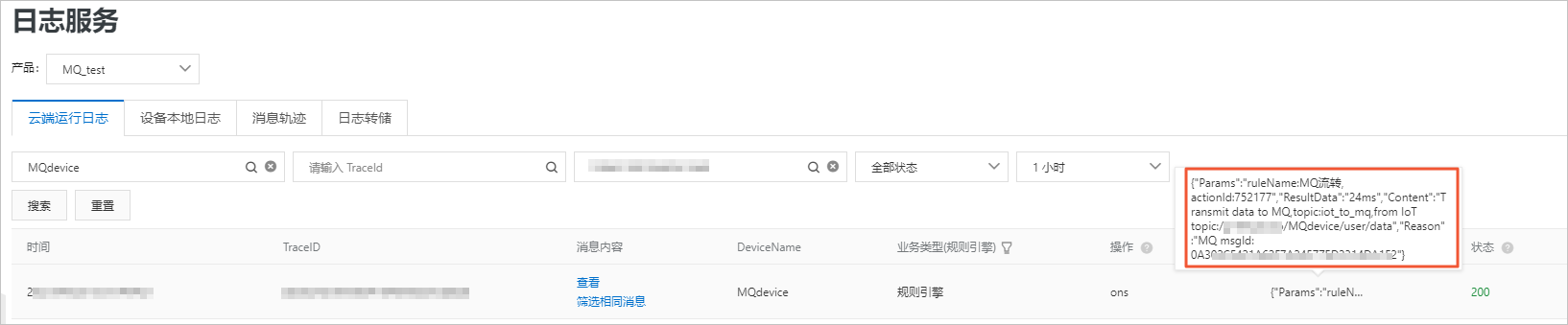

    登录物联网平台控制台在对应的实例下,选择监控运维 > 日志服务,查看该设备的日志信息,发现设备数据成功转发至RocketMQ。物联网设备消息
  5. 在RocketMQ控制台查看消息。
    1. 在本地运行订阅消息队列RocketMQ资源的代码。
      物联网设备消息

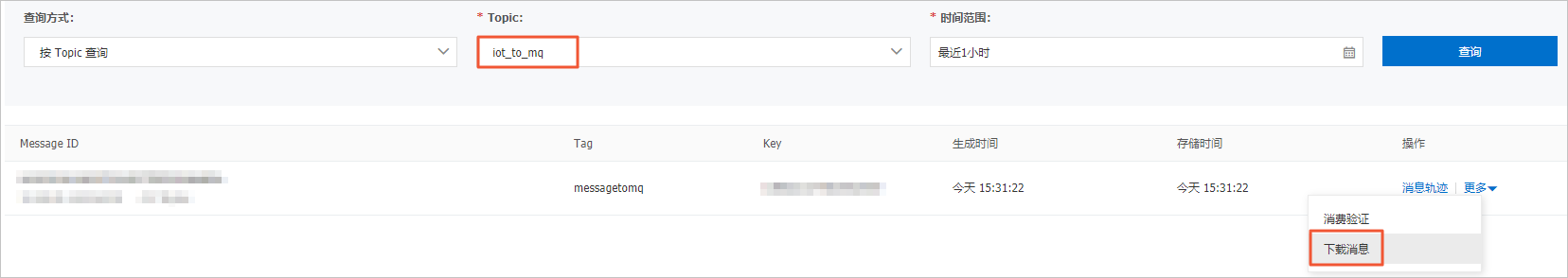

    2. 在消息队列RocketMQ控制台,消息查询页面,按Topic或者Message ID查询消息,您可下载流转至消息队列RocketMQ中的消息。
      消息

      消息内容如下:

      {"deviceName":"MQdevice"}
