AnalyticDB MySQL版弹性模式集群版(新版)(3.1.3.3及以上版本)支持表或分区级别的数据存储冷热分离策略。

前提条件

AnalyticDB MySQL版集群需要同时满足以下条件:
  • 集群系列需为弹性模式集群版(新版)
  • 集群内核版本需为3.1.3.3或以上。
    说明
    • 如何查看集群版本,请参见查看版本
    • 如需升级版本请提交工单并提供可升级的时间。升级版本耗时约20分钟。升级期间,您的实例仍可以正常运行,但由于升级过程中会伴随几次闪断,建议您在业务低峰期升级,或确保您的应用有自动重连机制。

存储策略

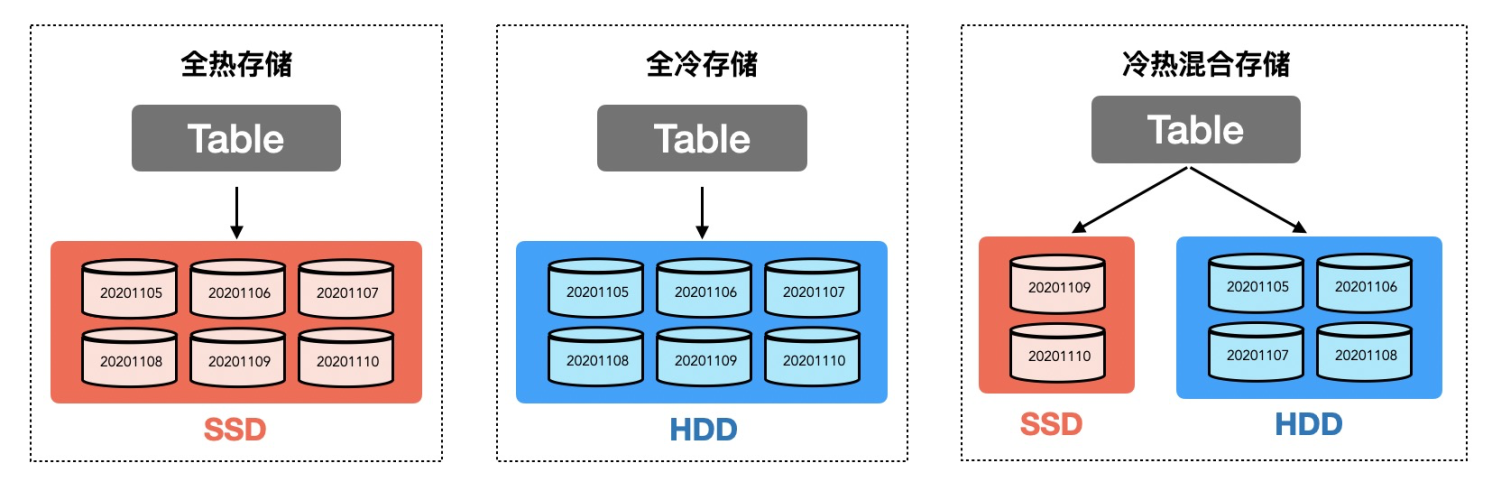

AnalyticDB MySQL版的数据存储冷热分离策略分为全冷存储、全热存储、冷热混合存储。
  • 全冷存储指数据全部存储在HDD盘,是一种较为经济的存储策略。
  • 全热存储指数据全部存储在SSD盘,满足高性能访问的需求。
  • 冷热混合存储指一定数量的分区存储在SSD盘,其余数据存储在HDD盘。
冷热数据定义

在执行CREATE TABLE时,您可以通过storage_policy参数来指定表的数据存储冷热分离策略。

冷热混合存储原理

冷热混合存储需要首先指定热分区数。您可以通过hot_partition_count参数来指定热分区数。如何通过hot_partition_count设置热分区数,请参见CREATE TABLE

假设热分区数为N,数据存储冷热分离策略会按照分区的大小(指定分区列数据的数据值大小)降序排序,最大的N个分区为热分区,存储在SSD盘,其余分区为冷分区,存储在HDD盘,形成冷热分区布局。

例如热分区数为4,分区包含20201110、20201109、20201108、20201107、20201106、20201105和20201104,数据存储冷热分离策略会将最大的4个分区20201110、20201109、20201108和20201107指定为热分区,剩余分区为冷分区。

冷热分区布局不是固定不变的。以下情况会影响冷热分区布局:

数据变更对冷热分区布局的影响

当有新的分区数据写入时,数据存储冷热分离策略会对所有分区重新排序,超过N的旧数据会迁移到冷分区。

如图所示,当新增分区20201110之后,20201110为当前最大的分区,应该放在热分区中,但是当前热分区数已满5,数据存储冷热分离策略会从热分区中选一个最小的分区20201105迁移到冷分区,并把20201110放在热分区中。热冷迁移

变更热分区数量对冷热分区布局的影响

当前热分区数为N,修改热分区的数量为M。
  • 当热分区数增加,即M>N时,会从冷分区迁移M-N个分区数据到热分区。
    如图所示,当前热分区数为5, 修改热分区数为6后,数据存储冷热分离策略会从冷分区迁移一个最大的分区20201104到热分区中。冷热迁移
  • 当热分区数减少,即M<N时,会从热分区迁移N-M个分区数据到冷分区。

    例如,当前热分区数为5, 修改热分区数为4后,数据存储冷热分离策略会从热分区迁移一个最小的分区到冷分区中。

查询数据存储冷热分离布局

您可以通过查询表table_usage,来查看当前的冷热数据存储情况。具体使用方式如下:
  • 查询所有表的冷热数据存储情况:
    select * from information_schema.table_usage
  • 查询单个表的冷热数据存储情况:
    select * from information_schema.table_usage where table_schema='<schema_name>' and table_name='<table_name>'
table_usage表字段信息:
字段名 字段含义描述
table_schema 数据库名
table_name 表名
storage_policy 存储策略
  • HOT:全热存储
  • COLD:全冷存储
  • MIXED:冷热混合存储
hot_partition_count 热分区数量
cold_partition_count 冷分区数量
rt_total_size 实时数据总量(单位:Byte),是rt_data_sizert_index_size的总和
rt_data_size 实时数据量(单位:Byte)
rt_index_size 实时数据的主键和索引大小(单位:Byte)
hot_total_size 热分区总数据量(单位:Byte),是hot_data_sizehot_index_size的总和
hot_data_size 热分区的数据量(单位:Byte)
hot_index_size 热分区数据的主键和索引大小(单位:Byte)
cold_total_size 冷分区总数据量(单位:Byte),是cold_data_sizecold_index_size的总和
cold_data_size 冷分区的数据量(单位:Byte)
cold_index_size 冷分区数据的主键和索引大小(单位:Byte)
table_usage表说明:
  • table_usage是实时更新的,随着insert/update/delete/build的执行,rt_total_sizert_data_sizert_index_sizehot_total_sizehot_data_sizehot_index_sizecold_total_sizecold_data_sizecold_index_size会实时变动。
  • 如果加载数据之后hot_total_sizecold_total_size都为0,则表示数据还在实时中,rt_total_size为实时数据的存储,可以通过执行build语句,将实时数据转换为分区数据,待build完成后可以查到hot_total_sizecold_total_size
    build指令:
    build table <table_name>
  • 由于用户定义的hot_partition_count是单个shard内二级分区的热分区存储情况,而table_usage表查询到的hot_partition_count是按照shard union之后的结果,在各shard内分区数据不一致的情况下,可能会出现table_usage表中查询到的hot_partition_count大于用户定义的hot_partition_count
    例如:tableA有两个shard(shard1和shard2),并且定义了hot_partition_count=2,此时shard内的数据分布情况如下图。shard

    shard1:热分区为P4、P5,冷分区为P1、P2、P3。

    shard2:热分区为P3、P4,冷分区为P1、P2。

    最终计算的实际热分区为(P4、P5)Union(P3、P4)=(P3、P4、P5),因此实际hot_partition_count=3。

查询冷热变更进度

您可以通过执行ALTER TABLE语句修改表的数据存储冷热分离策略,详细信息请参见ALTER TABLE。您可以通过查询表storage_policy_modify_progress来查看冷热变更进度。
  • 查询当前集群中所有参与变更的表的冷热变更进度,语句如下:
    select * from information_schema.storage_policy_modify_progress
  • 查询单个表的冷热变更进度,语句如下:
    select * from information_schema.storage_policy_modify_progress where table_schema='<schema_name>' and table_name='<table_name>'
storage_policy_modify_progress表字段信息:
字段名 字段含义描述
table_schema 数据库名
table_name 表名
task_id 执行冷热变更任务的ID
source_storage_policy 原存储策略
  • HOT:全热存储
  • COLD:全冷存储
  • MIXED:冷热混合存储
source_hot_partition_count 原热分区数量
dest_storage_policy 目标存储策略
  • HOT:全热存储
  • COLD:全冷存储
  • MIXED:冷热混合存储
dest_hot_partition_count 目标热分区数量
hot_to_cold_partition_count 热到冷变更的分区数量
cold_to_hot_partition_count 冷到热变更的分区数量
hot_to_cold_data_size 热到冷变更的数据量(单位:Byte)
cold_to_hot_data_size 冷到热变更的数据量(单位:Byte)
hot_data_size_before_change 变更前热数据量(单位:Byte)
cold_data_size_before_change 变更前冷数据量(单位:Byte)
hot_data_size_after_change 变更后热数据量(单位:Byte)
cold_data_size_after_change 变更后冷数据量(单位:Byte)
start_time 开始变更时间
update_time 结束变更时间
progress 变更进度(单位:百分比)
status 变更状态
  • INIT:未开始变更
  • RUNNING:正在进行变更
  • FINISH:变更完成
