创建数据流转规则时,需编写SQL来解析和处理设备上报的数据。二进制格式的数据不做解析,直接透传。本文主要介绍如何编写数据流转规则的SQL表达式。

SQL表达式

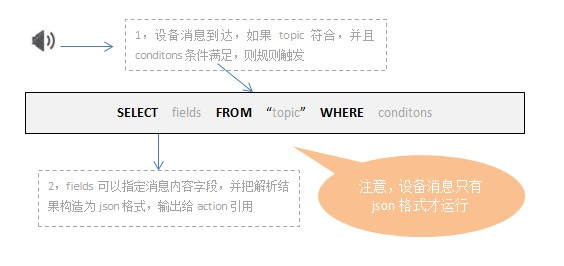

JSON数据可以映射为虚拟的表,其中Key对应表的列,Value对应列值,因此可以使用SQL来进行数据处理。数据流转规则的SQL表达示意图如下:



数据流转规则SQL示例:

  • 处理自定义Topic数据的SQL示例。

    某环境传感器可以采集温度、湿度及气压数据。设备上报到自定义Topic:/a1hRrzD****/+/user/update的数据如下:

    {
    "temperature":25.1
    "humidity":65
    "pressure":101.5
    "location":"xxx,xxx"
    }

    设置温度大于38时触发规则,并筛选出设备名称、温度和位置信息,SQL语句如下:

    SELECT temperature as t, deviceName() as deviceName, location FROM "/a1hRrzD****/+/user/update" WHERE temperature > 38
  • 处理系统Topic数据的SQL示例。 系统Topic中的数据流转到规则引擎后,规则引擎会对数据进行解析,解析后的数据格式请参见数据格式

    某温湿度传感器的属性如下:



    温湿度传感器上报的温度和湿度属性数据经规则引擎解析后,数据格式如下:

    {
        "deviceType": "TemperatureHumidityDetector",
        "iotId": "N5KURkKdibnZvSls****000100",
        "productKey": "a15NNfl****",
        "gmtCreate": 1564569974224,
        "deviceName": "N5KURkKdibnZvSls3Yfx",
        "items": {
            "CurrentHumidity": {
                "value": 70,
                "time": 1564569974229
            },
            "CurrentTemperature": {
                "value": 23.5,
                "time": 1564569974229
            }
        }
    }

    设置温度大于38时触发规则,并筛选出设备名称、当前温度和当前湿度,SQL语句如下:

    SELECT deviceName() as deviceName, items.CurrentHumidity.value as Humidity, items.CurrentTemperature.value as Temperature FROM "/sysa15NNfl****/N5KURkKdibnZvSls3Yfx/thing/event/property/post" WHERE items.CurrentTemperature.value > 38

SELECT

  • JSON数据格式

    SELECT语句中的字段,可以使用上报消息的payload解析结果,即JSON中的键值,也可以使用SQL内置的函数,如deviceName()。规则引擎内置的SQL函数,请参见函数列表

    支持*和函数的组合。不支持子SQL查询。

    上报的JSON数据格式,可以是数组或者嵌套的JSON。SQL语句支持使用JSONPath获取其中的属性值,如对于{a:{key1:v1, key2:v2}},可以通过a.key2 获取到值v2。使用变量时,需要注意单双引号区别:单引号表示常量,双引号或不加引号表示变量。如使用单引号'a.key2',值为a.key2

    以上SQL示例中,

    • 处理自定义Topic数据SQL的SELECT语句SELECT temperature as t, deviceName() as deviceName, location中,temperatureloaction来自于上报数据中的字段,deviceName()则使用了内置的SQL函数。
    • 处理上报属性Topic数据SQL的SELECT语句SELECT deviceName() as deviceName, items.CurrentHumidity.value as Humidity, items.CurrentTemperature.value as Temperature中,items.CurrentHumidity.valueitems.CurrentTemperature.value来自于上报的属性数据中的字段,deviceName()则使用了内置的SQL函数。
  • 二进制数据格式
    • 可填*直接透传数据。*后不能再使用函数。
    • 可使用内置函数,如to_base64(*)函数,将原始Payload二进制数据转成base64String提取出来;deviceName()函数,将设备名称信息提取出来。
说明 SELECT语句中最多可包含50个字段。

FROM

FROM 可以填写为Topic,用于匹配需要处理的设备消息来源Topic。Topic中的设备名(deviceName)类目可以填写为通配符+,代表当前层级所有类目,即产品下的所有设备;指定为自定义Topic时,还可以使用统配符#,代表Topic中当前层级及之后的所有类目。通配符说明,请参见自定义Topic

当来自指定Topic的消息到达时,消息的payload数据以JSON格式解析,并根据SQL语句进行处理。如果消息格式不合法,将忽略此条消息。您可以使用topic()函数引用具体的Topic值。

以上SQL示例中,

  • FROM "/a1hRrzD****/+/user/update"语句表示该SQL仅处理自定义Topic: /a1hRrzD****/+/user/update的消息。
  • FROM "/sys/a15NNfl****/N5KURkKdibnZvSls3Yfx/thing/event/property/post"语句表示该SQL仅处理设备N5KURkKdibnZvSls3Yfx上报属性的Topic中的消息。

WHERE

  • JSON数据格式

    规则触发条件,条件表达式。不支持子SQL查询。WHERE中可以使用的字段和SELECT语句一致,当接收到对应Topic的消息时,WHERE语句的结果会作为是否触发规则的判断条件。具体条件表达式,请参见以下章节:条件表达式支持列表。

    上文两个示例中,条件语句WHERE temperature > 38表示温度大于38时,才会触发该规则。

  • 二进制数据格式

    目前二进制格式WHERE语句中,仅支持内置函数及条件表达式,无法使用payload中的字段。

SQL结果

SQL语句执行完成后,会得到对应的SQL结果,用于下一步转发处理。如果payload数据解析过程中出错,会导致规则运行失败。

如果要将数据流转到表格存储Table Store中,设置转发数据目的地时,需要使用变量格式 ${表达式} 引用对应的值。

如果以上两个示例SQL对应的规则需将数据流转到表格存储的数据表中,主键对应的值可分别配置为

  • ${t}${deviceName}${loaction}
  • ${deviceName}${Humidity}${Temperature}

数组使用说明

数组表达式需要使用双引号,用$.表示取jsonObject,$.可以省略,.表示取jsonArray。

例如设备消息为:{"a":[{"v":0},{"v":1},{"v":2}]},不同表达式结果如下:
  • "a[0]" 结果为 {"v":0}
  • "$.a[0]" 结果为{"v":0}
  • ".a[0]" 结果为 [{"v":0}]
  • "a[1].v"结果为1
  • "$.a[1].v"结果为1
  • ".a[1].v" 结果为[1]

条件表达式支持列表

操作符 描述 举例
= 相等 color = ‘red’
<> 不等于 color <> ‘red’
AND 逻辑与 color = ‘red’ AND siren = ‘on’
OR 逻辑或 color = ‘red’ OR siren = ‘on’
( ) 括号代表一个整体 color = ‘red’ AND (siren = ‘on’ OR isTest)
+ 算术加法 4 + 5
- 算术减 5 - 4
/ 20 / 4
* 5 * 4
% 取余数 20 % 6
< 小于 5 < 6
<= 小于或等于 5 <= 6
> 大于 6 > 5
>= 大于或等于 6 >= 5
函数调用 支持函数,详细列表请参见函数列表 deviceId()
JSON属性表达式 可以从消息payload以JSON表达式提取属性。 state.desired.color,a.b.c[0].d
CASE … WHEN … THEN … ELSE …END Case 表达式(不支持嵌套) CASE col WHEN 1 THEN ‘Y’ WHEN 0 THEN ‘N’ ELSE ‘’ END as flag
IN 仅支持枚举,不支持子查询。 例如, where a in(1,2,3)。不支持以下形式: where a in(select xxx)
like 匹配某个字符, 仅支持%通配符,代表匹配任意字符串。 例如, where c1 like ‘%abc’, where c1 not like ‘%def%’
