本文为您介绍LBS热力地图的使用场景、配置样式和如何删除LBS热力地图。仅高级版和专业版的群空间支持创建LBS热力地图。

前提条件

概述

色彩地图类似,LBS热力地图用热力的深浅来展示数据的大小和分布范围。

LBS热力地图由地理区域/经纬度LBS热力深度/度量组成:
  • 地理区域/经纬度由数据的维度决定,维度类型必须为地理信息。例如省份。
  • LBS热力深度/度量由数据的度量决定,至少选择1个度量。例如订单金额和利润金额。
说明 有关各地区详细信息对照表请参见国家省市区县标准名称列表

应用示例

company_sales_record数据集为例,查看各省份的订单金额和利润情况:
  1. 登录Quick BI控制台
  2. 单击工作空间 > 数据集
  3. 数据集管理页面,选择company_sales_record数据集,单击数据集所在行的创建仪表板图标图标。
    说明 如果您使用的是专业版,需要您手动选择进入常规模式全屏模式。以下示例以常规模式为例。
  4. 单击LBS热力地图图标图标。
    LBS热力地图的图例会自动显示在仪表板展示区。1
  5. 数据标签页,选择需要的维度字段和度量字段:
    • 维度列表中,找到省份,双击或拖拽至地理区域/经纬度
    • 度量列表中,找到订单金额利润金额,依次双击或拖拽至LBS热力深度/度量区域。
    说明 请确保省份字段的维度类型已经从字符串切换为地理信息,切换维度字段类型详情请参见编辑地理信息维度

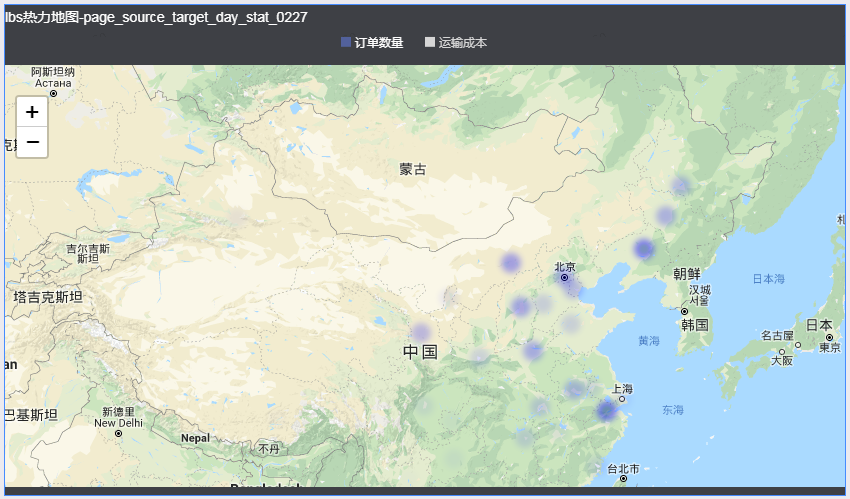

  6. 单击更新,系统自动更新图表。热力地图-311

    您可以单击LBS热力深度/度量右侧的1图标,调整度量的字段的别名和聚合方式,请参见配置图表信息

  7. 样式标签页,更改图表的基础信息地图配置图表样式功能配置

    详情请参见配置样式

  8. 高级标签页,设置图表数据自动刷新周期。
    说明 选中自动刷新并设置时长为5,单位选择。则每间隔5分钟,系统自动刷新该图表。
  9. 单击保存图标,保存该仪表板。

配置样式

  • 基础信息中,设置显示主标题/备注展示跳转链接
    说明 选中展示跳转链接,在链接文件中添加显示的文案,并在链接地址中填入链接URL。当您单击图表界面中的文案,可以直接跳转至需要的报表或外部链接。
  • 地图配置中,设置显示范围底图样式地图展示方式
    • 显示范围:支持自动和自定义。当数据只有一个时,建议切换到自定义范围。

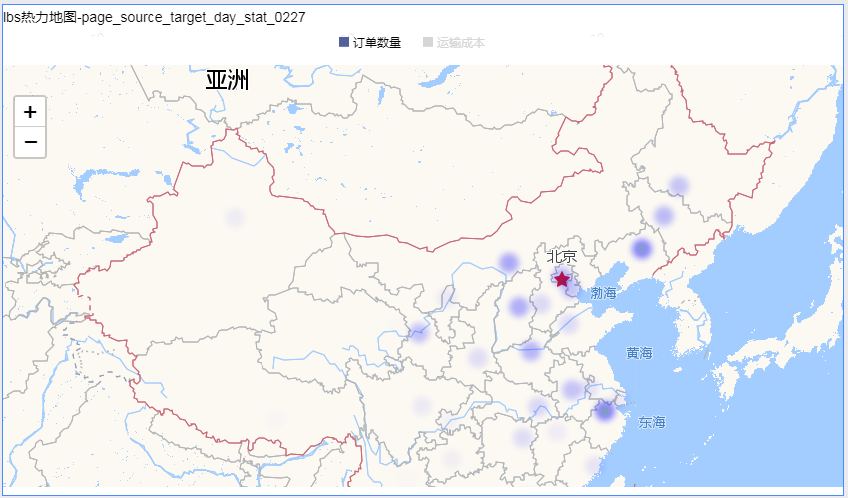

      显示范围选择自定义时,自定义范围可以选择国家地图或区域地图。本例中,选择国家地图 > 中国显示范围-311
    • 底图是支持浅色系、冰蓝、深色系、星空、鲜明、自然、夜晚7种样式。底图样式-311
    • 地图展示方式支持平面和3D两种方式。效果展示-311
  • 在图表样式中,配置热力图的样式、配色。图表样式-311
    如果您使用基础热力图样式,还可以设置热力半径。设置半径-311
  • 功能配置中,勾选开启指标筛选展示,可以设置展示的指标项。指标项-311

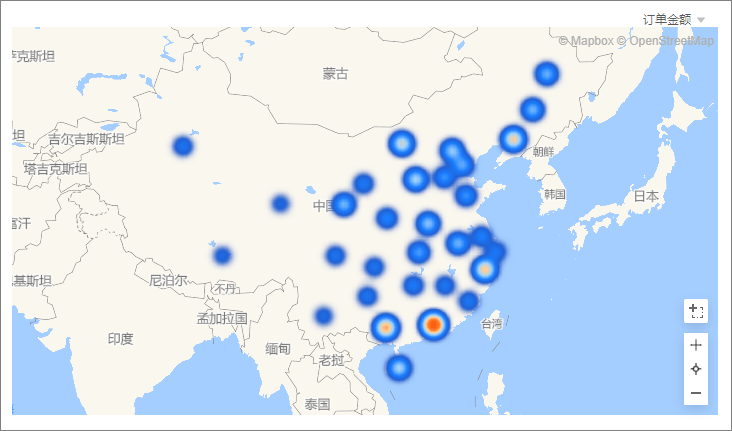

更新后如下图所示。更新效果图

删除图表

  1. 单击图表右上方更多图标。
  2. 选择删除,当前图表即可被删除。
