您可以通过镜像、编排模板及命令创建一个无状态应用。容器服务Kubernetes集群支持通过Web界面使用镜像密钥。本文以Nginx为例说明如何通过镜像、编排模板及命令来创建无状态应用。

前提条件

使用镜像创建无状态Deployment应用

步骤一:配置应用基本信息

  1. 登录容器服务管理控制台
  2. 在控制台左侧导航栏中,单击集群
  3. 集群列表页面中,单击目标集群名称或者目标集群右侧操作列下的详情
  4. 在集群管理页左侧导航栏中,选择工作负载 > 无状态
  5. 无状态页面中,单击使用镜像创建
  6. 应用基本信息页签中,设置应用的基本信息。

    在配置Deployment负载前,您需在页面上方设置应用所在的命名空间。本例设置命名空间为default。

    配置项 描述

    应用名称

    设置应用的名称。

    副本数量

    即应用包含的Pod数量,默认数量为2。

    类型

    定义资源对象的类型,可选择无状态有状态任务定时定时任务守护进程集

    标签

    为该应用添加一个标签,标识该应用。

    注解

    为该应用添加一个注解(annotation)。

    时区同步

    容器与节点是否使用相同的时区。

    说明 本例中选择无状态类型,即Deployment类型。
  7. 单击下一步
    进入容器配置页面。

步骤二:配置容器

容器配置页签中,配置容器的镜像与资源、端口、环境变量、健康检查、生命周期、数据卷和日志。
说明容器配置页签上方,单击添加容器为应用的Pod设置多个容器。
  1. 基本配置区域,完成容器的基本配置。
    配置项 描述

    镜像名称

    • 您可以单击选择镜像,选择所需的镜像并单击确定。本例中为官方Nginx镜像,可以在搜索页签中,选择Docker镜像,然后在文本框中输入nginx进行搜索。
      • 容器镜像服务:在容器镜像服务页签中,可以选择托管在容器镜像服务ACR中的镜像。需要选择镜像所属地域,以及镜像服务实例。关于ACR的更多信息,请参见容器镜像服务企业版概述
        说明 您可以在容器镜像服务页签,根据名称搜索托管在容器镜像服务ACR中的镜像。
      • Docker官方镜像:在Docker官方镜像页签中,可以选择Docker官方提供的容器镜像。
      • 用户收藏:在用户收藏页签中,可以选择您收藏的Docker官方镜像。
      • 搜索:在搜索页签中,可以分别在ACR的特定地域和Docker官方镜像中搜索容器镜像。
    • 您还可以填写私有镜像。填写的格式为domainname/namespace/imagename:tag

    镜像Tag

    • 您可以单击选择镜像Tag选择镜像的版本。若不指定,默认为最新版。
    • ACK支持以下三种镜像拉取策略(imagePullPolicy):
      • 优先使用本地镜像(ifNotPresent):如果本地有该镜像,则使用本地镜像,本地不存在时拉取镜像。
      • 总是拉取镜像(Always):表示每次部署或扩容都会从容器镜像服务重新拉取镜像,而不会从本地拉取镜像。
      • 仅使用本地镜像(Never):仅使用本地镜像。
      说明 当您选中镜像拉取策略时,默认不设置镜像拉取策略。
    • 单击设置镜像密钥,您可以实现免密拉取镜像。具体操作,请参见使用免密组件拉取容器镜像

    资源限制

    可指定该应用所能使用的资源上限,包括CPU、内存和ephemeral-storage三种资源,防止占用过多资源。

    所需资源

    即为该应用预留资源额度,包括CPU和内存两种资源,即容器独占该资源,防止因资源不足而被其他服务或进程争夺资源,导致应用不可用。

    容器启动项

    • stdin:将控制台输入发送到容器。
    • tty:将标准输入控制台作为容器的控制台输入。

    特权容器

    • 选择特权容器,则privileged=true,开启特权模式。
    • 不选择特权容器,则privileged=false,关闭特权模式。

    Init Container

    勾选该项,表示创建一个Init Container。Init Container包含一些实用的工具。具体操作,请参见Init Containers

  2. 可选:端口设置区域,单击新增设置容器的端口。
  3. 可选:环境变量区域,单击新增设置环境变量。
    支持通过键值对的形式为Pod配置环境变量。用于给Pod添加环境标志或传递配置等,具体操作,请参见Pod variable
  4. 可选:健康检查区域,根据需要开启存活检查就绪检查启动探测

    更多信息,请参见配置存活、就绪和启动探测器

    请求类型 配置说明

    HTTP请求

    即向容器发送一个HTTP Get请求,支持的参数包括:

    • 协议:HTTP/HTTPS。
    • 路径:访问HTTP Server的路径。
    • 端口:容器暴露的访问端口或端口名,端口号必须介于1~65535。
    • HTTP头:即HTTP Headers,HTTP请求中自定义的请求头,HTTP允许重复的Header。支持键值对的配置方式。
    • 延迟探测时间(秒):即initialDelaySeconds,容器启动后第一次执行探测时需要等待多少秒,默认为3秒。
    • 执行探测频率(秒):即periodSeconds,指执行探测的时间间隔,默认为10秒,最小为1秒。
    • 超时时间(秒):即timeoutSeconds,探测超时时间。默认1秒,最小1秒。
    • 健康阈值:探测失败后,最少连续探测成功多少次才被认定为成功。默认是1,最小值是1。对于存活检查(liveness)必须是1。
    • 不健康阈值:探测成功后,最少连续探测失败多少次才被认定为失败。默认是3,最小值是1。

    TCP连接

    即向容器发送一个TCP Socket,Kubelet将尝试在指定端口上打开容器的套接字。 如果可以建立连接,容器被认为是健康的,如果不能就认为是失败的。支持的参数包括:

    • 端口:容器暴露的访问端口或端口名,端口号必须介于1~65535。
    • 延迟探测时间(秒):即initialDelaySeconds,容器启动后第一次执行探测时需要等待多少秒,默认为15秒。
    • 执行探测频率(秒):即periodSeconds,指执行探测的时间间隔,默认为10秒,最小为1秒。
    • 超时时间(秒):即timeoutSeconds,探测超时时间。默认1秒,最小1秒。
    • 健康阈值:探测失败后,最少连续探测成功多少次才被认定为成功。默认是1,最小值是1。对于存活检查(liveness)必须是1。
    • 不健康阈值:探测成功后,最少连续探测失败多少次才被认定为失败。默认是3,最小值是1。

    命令行

    通过在容器中执行探针检测命令,来检测容器的健康情况。支持的参数包括:

    • 命令行:用于检测容器健康情况的探测命令。
    • 延迟探测时间(秒):即initialDelaySeconds,容器启动后第一次执行探测时需要等待多少秒,默认为5秒。
    • 执行探测频率(秒):即periodSeconds,指执行探测的时间间隔,默认为10秒,最小为1秒。
    • 超时时间(秒):即timeoutSeconds,探测超时时间。默认1秒,最小1秒。
    • 健康阈值:探测失败后,最少连续探测成功多少次才被认定为成功。默认是1,最小值是1。对于存活检查(liveness)必须是1。
    • 不健康阈值:探测成功后,最少连续探测失败多少次才被认定为失败。默认是3,最小值是1。
  5. 可选:生命周期区域,设置容器的生命周期。

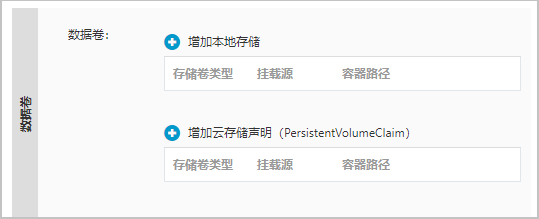

  6. 可选:数据卷区域,增加本地存储或云存储声明PVC(Persistent Volume Claim)。
    本例中配置了一个云存储类型的数据卷声明disk-ssd,将其挂载到容器的/tmp路径下。配置数据卷
  7. 可选:日志配置区域,进行采集配置和自定义Tag设置。
    注意 请确保已部署Kubernetes集群,并且在此集群上已安装日志插件。
    配置项 描述

    采集配置

    日志库:即在日志服务中生成一个对应的Logstore,用于存储采集到的日志。

    容器内日志路径:支持Stdout和文本日志。
    • Stdout:表示采集容器的标准输出日志。
    • 文本日志:表示收集容器内指定路径的日志,本例中表示收集/var/log/nginx下所有的文本日志,也支持通配符的方式。

    自定义Tag

    您还可以设置自定义Tag,设置Tag后,会将该Tag一起采集到容器的日志输出中。自定义Tag可帮助您给容器日志打上Tag,方便进行日志统计和过滤等分析操作。

  8. 单击下一步
    进入高级配置页面。

步骤三:完成高级配置

高级配置页签中设置访问、伸缩、调度和标签注解。

  1. 访问设置区域,设置暴露后端Pod的方式。

    您可以设置暴露后端Pod的方式。本例中选择虚拟集群IP和路由(Ingress),构建一个公网可访问的Nginx应用。

    • 配置服务(Service):在服务(Service)右侧,单击创建设置创建服务配置项。
      配置项 描述
      本例为nginx-svc。
      本例中选择虚拟集群IP
    • 配置路由(Ingress):在路由(Ingress)右侧,单击创建设置后端Pod的路由规则。
      关于路由配置信息,请参见配置路由信息
      注意 通过镜像创建应用时,您仅能为一个服务创建路由(Ingress)。本例中使用一个虚拟主机名称作为测试域名,您需要在hosts文件中添加一条域名映射(<Ingress外部端点> + <Ingress域名>)。在实际工作场景中,请使用备案域名。
      101.37.XX.XX   foo.bar.com    #即Ingress的IP。
      配置项 描述
      本例为nginx-ingress。

      本例中使用测试域名foo.bar.com;设置服务为nginx-svc。

    访问设置区域,您可以看到创建完毕的服务和路由,您可单击变更删除进行二次配置。

  2. 可选:伸缩配置区域,配置是否开启指标伸缩定时伸缩,从而满足应用在不同负载下的需求。
    • 容器服务支持容器组的指标伸缩,即根据容器CPU和内存资源占用情况自动调整容器组数量。
      说明 若要启用自动伸缩,您必须为容器设置所需资源,否则容器自动伸缩无法生效。
      参数 描述
      指标

      支持CPU和内存,需要和设置的所需资源类型相同。

      触发条件

      资源使用率的百分比,超过该使用量,容器开始扩容。

      最大副本数量

      该负载类型可扩容的容器数量上限。

      最小副本数量

      该负载类型可缩容的容器数量下限。

    • 容器服务支持容器组的定时伸缩,即定时地对容器服务Kubernetes集群进行扩缩容。开启定时伸缩前,需先安装ack-kubernetes-cronhpa-controller组件。关于定时伸缩的详细说明,请参见创建定时伸缩CronHPA任务
  3. 可选:调度设置区域,设置升级方式、节点亲和性、应用亲和性和应用非亲和性,更多信息,请参见Affinity and anti-affinity
    说明 亲和性调度依赖节点标签和Pod标签。您可使用内置的标签进行调度;也可预先为节点、Pod配置相关的标签。
    配置项 描述

    升级方式

    升级方式包括滚动升级(rollingupdate)和替换升级(recreate),详细请参见详情请参见Deployments

    节点亲和性

    设置节点亲和性,通过Worker节点的Label标签进行设置。

    节点调度支持硬约束和软约束(Required/Preferred),以及丰富的匹配表达式(In, NotIn, Exists, DoesNotExist. Gt, and Lt):
    • 必须满足,即硬约束,一定要满足,对应requiredDuringSchedulingIgnoredDuringExecution,效果与NodeSelector相同。本例中Pod只能调度到具有对应标签的Worker节点。您可以定义多条硬约束规则,但只需满足其中一条。
    • 尽量满足,即软约束,不一定满足,对应preferredDuringSchedulingIgnoredDuringExecution。本例中,调度会尽量不调度Pod到具有对应标签的Node节点。您还可为软约束规则设定权重,具体调度时,若存在多个符合条件的节点,权重最大的节点会被优先调度。您可定义多条软约束规则,但必须满足全部约束,才会进行调度。

    应用亲和性

    决定应用的Pod可以和哪些Pod部署在同一拓扑域。例如,对于相互通信的服务,可通过应用亲和性调度,将其部署到同一拓扑域(如同一个主机)中,减少它们之间的网络延迟。

    根据节点上运行的Pod的标签(Label)来进行调度,支持硬约束和软约束,匹配的表达式有:In, NotIn, Exists, DoesNotExist
    • 必须满足,即硬约束,一定要满足,对应requiredDuringSchedulingIgnoredDuringExecution,Pod的亲和性调度必须要满足后续定义的约束条件。
      • 命名空间:该策略是依据Pod的Label进行调度,所以会受到命名空间的约束。
      • 拓扑域:即topologyKey,指定调度时作用域,这是通过Node节点的标签来实现的,例如指定为kubernetes.io/hostname,那就是以Node节点为区分范围;如果指定为beta.kubernetes.io/os,则以Node节点的操作系统类型来区分。
      • 选择器:单击选择器右侧的加号按钮,您可添加多条硬约束规则。
      • 查看应用列表:单击应用列表,弹出对话框,您可在此查看各命名空间下的应用,并可将应用的标签导入到亲和性配置页面。
      • 硬约束条件:设置已有应用的标签、操作符和标签值。本例中,表示将待创建的应用调度到该主机上,该主机运行的已有应用具有app:nginx标签。
    • 尽量满足,即软约束,不一定满足,对应preferredDuringSchedulingIgnoredDuringExecution。Pod的亲和性调度会尽量满足后续定义的约束条件。对于软约束规则,您可配置每条规则的权重,其他配置规则与硬约束规则相同。
      说明 权重:设置一条软约束规则的权重,介于1~100,通过算法计算满足软约束规则的节点的权重,将Pod调度到权重最大的节点上。

    应用非亲和性

    决定应用的Pod不与哪些Pod部署在同一拓扑域。应用非亲和性调度的场景包括:
    • 将一个服务的Pod分散部署到不同的拓扑域(如不同主机)中,提高服务本身的稳定性。
    • 给予Pod一个节点的独占访问权限来保证资源隔离,保证不会有其它Pod来分享节点资源。
    • 把可能会相互影响的服务的Pod分散在不同的主机上。
    说明 应用非亲和性调度的设置方式与亲和性调度相同,但是相同的调度规则代表的意思不同,请根据使用场景进行选择。

    调度容忍

    容忍被应用于Pod,允许这个Pod被调度到相对应的污点上。

    调度到虚拟节点

    设置是否调度到虚拟节点。如果您集群中没有虚拟节点,则无法设置该配置项。

  4. 可选:标签和注释区域,单击添加设置容器组的标签和注释。
  5. 单击创建

步骤四:查看应用

创建完成页签中查看应用任务。

  1. 创建应用任务已提交面板中单击查看应用详情
    查看详情

    默认进入新建的nginx-deployment的详情页面。

    说明 您也可以通过以下操作创建路由与服务。如上图所示,在访问方式页签。
    • 单击服务右侧的创建,也可以创建服务。
    • 单击路由右侧的创建,也可以创建路由。
  2. 单击左侧导航栏的路由与负载均衡 > 路由,可以看到路由列表下出现一条规则。
    路由规则
  3. 在浏览器中访问路由测试域名,您可访问Nginx欢迎页。
    访问nginx

相关操作

查看无状态工作负载详情

在左侧导航栏单击集群,单击目标集群名称或目标集群操作列下的详情,选择工作负载 > 无状态,在无状态页面单击目标应用名称或目标应用操作列下的详情
说明 在无状态列表中单击标签字段,输入对应应用标签的keyvalue,单击确定后可过滤列表中的应用。

在应用详情页面您可以编辑、伸缩、查看YAML、重新部署、及刷新应用。

操作项 描述
编辑 在应用详情页面单击编辑,您可以修改应用信息。
伸缩 在应用详情页面单击伸缩,您可以修改所需容器组数量。
查看YAML 在应用详情页面单击查看Yaml,您可以更新下载另存为YAML文件。
重新部署 在应用详情页面单击重新部署,您可以重新部署应用。
刷新 在应用详情页面单击刷新,您可以刷新应用。

设置已创建的无状态工作负载

无状态页面的目标应用操作列下,单击更多后,您可以进行以下操作:
操作项 描述
查看Yaml 查看应用的YAML内容。
重新部署 重新部署应用。
编辑标签 为应用设置标签。
节点亲和性 为应用设置节点亲和性。更多信息,请参见调度配置
弹性伸缩 为应用设置弹性伸缩。更多信息,请参见容器水平伸缩(HPA)容器定时伸缩(CronHPA)
调度容忍 设置应用的容忍策略。更多信息,请参见调度配置
升级策略 设置应用升级的策略:
  • 滚动升级:分批次逐步替换应用Pod实例。
  • 替换升级:先暂停老版应用Pod,用新版Pod替换。
复制创建 复制应用相同的容器设置。
回滚 回滚至应用之前发布的版本。
日志 查看应用的日志信息。
删除 删除应用。

通过编排模板创建Linux应用

在容器服务kubernetes模板编排中,您需要自己定义一个应用运行所需的资源对象,通过标签选择器等机制,将资源对象组合成一个完整的应用。

本例演示如何通过一个编排模板创建Nginx应用,包含一个Deployment和Service,后端Deployment会创建Pod资源对象,Service会绑定到后端Pod上,形成一个完整的Nginx应用。

  1. 登录容器服务管理控制台
  2. 在控制台左侧导航栏中,单击集群
  3. 集群列表页面中,单击目标集群名称或者目标集群右侧操作列下的详情
  4. 在集群管理页左侧导航栏中,选择工作负载 > 无状态
  5. 无状态(Deployment)页面,单击右上角的使用模板创建
  6. 对模板进行相关配置,完成配置后单击创建
    • 命名空间:选择资源对象所属的命名空间,默认是Default。除了节点、持久化存储卷等底层计算资源以外,大多数资源对象需要作用于命名空间。
    • 示例模板:阿里云容器服务提供了多种资源类型的Kubernetes YAML示例模板,让您快速部署资源对象。您可以根据Kubernetes YAML编排的格式要求自主编写,来描述您想定义的资源类型。
    • 添加部署:您可通过此功能快速定义一个YAML模板。
    • 使用已有模板:您可将已有编排模板导入到模板配置页面。
    • 保存模板:您可以保存设置好的编排模板。
    下面是一个Nginx应用的示例编排,基于容器服务内置的编排模板。通过该编排模板,即可快速创建一个属于Nginx应用的Deployment。
    说明 容器服务支持Kubernetes YAML编排,支持通过---符号将资源对象分隔,从而通过一个模板创建多个资源对象。
    apiVersion: apps/v1
    kind: Deployment
    metadata:
        name: nginx-deployment-basic
        labels:
          app: nginx
    spec:
        replicas: 2
        selector:
          matchLabels:
            app: nginx
        template:
          metadata:
            labels:
              app: nginx
          spec:
            containers:
            - name: nginx
              image: nginx:1.7.9 # replace it with your exactly <image_name:tags>
              ports:
              - containerPort: 80

    ---

    apiVersion: v1
    kind: Service
    metadata:
       name: my-service1        #TODO: to specify your service name
       labels:
         app: nginx
    spec:
       selector:
         app: nginx             #TODO: change label selector to match your backend pod
       ports:
       - protocol: TCP
         name: http
         port: 30080            #TODO: choose an unique port on each node to avoid port conflict
         targetPort: 80
       type: LoadBalancer        ##本例中将type从Nodeport修改为LoadBalancer。
  7. 单击创建后。会提示部署状态信息。

通过命令管理应用

您可以通过命令创建应用或者查看应用的容器。

通过命令创建应用

  1. 执行以下命令启动容器(本示例中为Nginx Web服务器)。
     kubectl run -it nginx --image=registry.aliyuncs.com/spacexnice/netdia:latest
  2. 执行以下命令,为该容器创建一个服务入口,指定--type=LoadBalancer将会为您创建一个阿里云负载均衡路由到该Nginx容器。
    kubectl expose deployment nginx --port=80 --target-port=80 --type=LoadBalancer

通过命令查看容器

运行kubectl get pods命令,列出所有default命名空间里正在运行的容器。

NAME                                   READY     STATUS    RESTARTS   AGE
nginx-2721357637-d****                 1/1       Running   1          9h

使用镜像密钥创建应用

容器服务Kubernetes集群支持通过Web界面使用镜像密钥,包括新建镜像密钥和使用已有镜像密钥。

您在使用私有镜像创建应用时,为了保障镜像安全,通常需要为镜像设置密钥。通过容器服务控制台,您可方便地将私有镜像库的身份认证信息通过docker-registry类型的Secret传入到Kubernetes中。

  1. 登录容器服务管理控制台
  2. 在控制台左侧导航栏中,单击集群
  3. 集群列表页面中,单击目标集群名称或者目标集群右侧操作列下的详情
  4. 在集群管理页左侧导航栏中,选择工作负载 > 无状态
  5. 无状态页面,设置命名空间,然后单击右上角使用镜像创建
  6. 应用基本信息页面设置相关参数。更多信息,请参见使用镜像创建无状态Deployment应用
  7. 设置容器配置。

    本例仅对容器镜像密钥的配置进行说明,关于容器配置说明,请参见使用镜像密钥创建应用

    1. 容器配置页面,首先配置镜像名称,在镜像名称栏中输入私有镜像地址,填写格式是domainname/namespace/imagename
      说明 公共镜像无须配置镜像密钥。
    2. 在镜像版本栏中,输入私有镜像地址版本。
      本文示例使用Tomcat私有镜像。
      容器配置
    3. 单击设置镜像密钥,在弹出的对话框中进行设置。
      • 选择新建密钥,您需要配置以下参数。
        参数 描述
        密钥名称(regsecret) 指定密钥的键名称,可自行定义。
        仓库域名(docker-server) 指定Docker仓库地址。若输入阿里云容器服务镜像仓库,会默认补齐。
        用户名(docker-username) 指定Docker仓库用户名。若使用阿里云容器镜像服务,则为阿里云登录账号(包括阿里云主账号和子账号)。
        密码(docker-password) 指定Docker仓库登录密码。若使用阿里云容器镜像服务,即容器镜像独立登录密码。
        邮箱(docker-email) 指定邮件地址。非必选。

        单击确定,您可看到密钥已经成功创建。

        设置密钥
      • 您也可单击已有密钥。您可通过命令行或YAML文件等方式预先创建好容器镜像密钥,具体操作,请参见如何支持私有镜像使用私有镜像仓库创建应用
        已有密钥
  8. 根据页面引导,完成其他配置,最后单击创建
    更多信息,请参见本文的步骤三:完成高级配置。
  9. 在控制台左侧导航栏中,单击集群
  10. 集群列表页面中,单击目标集群名称或者目标集群右侧操作列下的详情
  11. 在集群管理页左侧导航栏中,选择工作负载 > 无状态
  12. 无状态页面,查看目标应用运行情况。
    您可看到,Tomcat应用正常运行,成功通过密钥使用Tomcat私有镜像。
