配置流控规则

更新时间:

配置流控规则的原理是监控应用或服务流量的QPS指标,当指标达到设定的阈值时立即拦截流量,避免应用被瞬时的流量高峰冲垮,从而保障应用高可用性。本文介绍如何配置管理流控规则,以及3种常用场景的流控配置规则。

前提条件

将应用接入AHAS应用防护,具体操作请参见接入应用方式

背景信息

流量控制在网络传输中是一个常用的概念,常用于调整网络包的发送数据。系统需处理的请求是随机不可控的,而系统的处理能力是有限的,因此就需要根据系统的处理能力对流量进行控制。

新建流控规则

  1. 登录AHAS控制台
  2. 在AHAS控制台左上角,选择应用接入的地域。
  3. 在控制台左侧导航栏中选择流量防护 > 应用防护
  4. 应用防护页面的应用卡片页签单击目标应用卡片。
  5. 选择以下任意一种方法进入新建流控规则页面:
    • 在左侧导航栏单击接口详情,在接口详情页面单击资源卡片右上角新增管理规则的图标,然后在管理规则对话框中单击新增流控规则页签。
    • 在左侧导航栏单击应用概览,然后单击页面下方目标接口操作列中的流控
    • 在左侧导航栏单击规则设置,在流控规则页签的右上角单击新增流控规则
  6. 新建流控规则对话框中配置规则信息。
    • 单机模式

      flow_control1
      参数 描述
      接口名称 待流控的资源名称。
      来源应用 该规则针对的来源应用,默认来源应用设为default,代表不区分来源应用。
      • 若是Dubbo服务,请填写对应调用方的Dubbo applicationName,注意调用方也需要接入Sentinel。
      • 若是Web服务,请参见扩展接口
      • 若是通过注解、自定义埋点,请参见常用类及其方法,ContextUtil只在调用链入口生效,即首个埋点生效。
      • 当前账号下已经接入了流量防护的其他应用,填写default即表示不特殊区分。
      重要 来源数目不宜过多,200个以内内存使用量可控,过多则会影响性能。
      流量示意图
      统计维度 选择资源调用关系进行流控。
      • 当前接口:直接控制来自来源应用中调用来源的访问流量,如果来源应用default则不区分调用来源。通常应用于流量匀速通过的场景,详情请参见常用场景
      • 关联接口:控制当前资源的关联资源的流量。通常应用于资源争抢时,留足资源给优先级高接口的场景,详情请参见常用场景
      • 链路入口:控制该资源所在的调用链路的入口流量。选择链路入口后需要继续配置入口资源,即该调用链路入口的上下文名称。通常应用于预热启动避免大流量冲击的场景,详情请参见常用场景
      QPS 阈值 触发对流控接口的统计维度对象的QPS阈值。
      流控效果 选择流控方式来处理被拦截的流量。
      • 快速失败:达到阈值时,立即拦截请求。按照应用系统设置中的适配模块配置信息,进行内容返回。
      • 预热启动:需设置具体的预热时间。详情请参见Warm Up(冷启动)

        如果系统在此之前长期处于空闲的状态,当流量突然增大的时候,该方式会让处理请求的速率缓慢增加,经过设置的预热时间以后,到达系统处理请求速率的设定值。默认会从设置的QPS阈值的1/3开始慢慢往上增加至设置的QPS值,多余请求会按照快速失败处理。

      • 排队等待:请求匀速通过,允许排队等待,通常用于请求调用削峰填谷等场景。需设置具体的超时时间,达到超时时间后请求会快速失败。 详情请参见削峰填谷
      是否开启 打开开关表示启用该规则,关闭开关表示禁用该规则。开关修改之后会立即生效。
    • 集群流控模式

      flow_control_cluster
      参数 描述
      是否集群流控 开启集群流控,对集群内此资源的调用总量进行限制。
      接口集群总QPS 该接口预估的集群最大QPS,表示最大流量,用于为Token Server自动分配提供参考,当流量超出该值的请求会退化到单机模式。
      阈值模式 可选择设置集群QPS阈值单机QPS阈值
      • 集群QPS阈值:设置的阈值等同于整个集群的总阈值。
      • 单机QPS阈值:设置的阈值等同于单机能够承受的限额,Token Server会根据连接数来计算总的阈值。
      失败退化策略 当出现连接失败、通信失败或Token Server不可用等情况时,流控规则是退化到单机限流的模式或是直接通过忽略失败情况。
      • 退化到单机限流:当出现失败的情况时,退化到根据的单机阈值来进行流控。需要设置退化单机阈值,代表单机的兜底阈值。
      • 直接通过:当出现失败的情况时,忽略失败情形,直接通过。
  7. 单击新建

常用场景

常用场景的流控规则配置可参见以下示例。

  • 场景1 流量匀速通过

    请求流量具有波峰波谷的特点,流控的原理是将前面的峰值流量延迟(排队时长)到后面再处理,既能最大化满足所有请求,又能保证用户体验。详情请参见削峰填谷

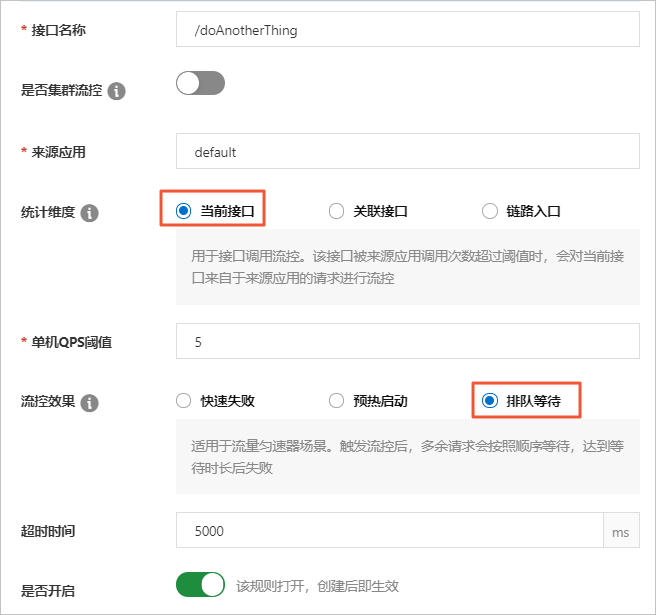

    例如,统计维度选择当前接口流控效果选择排队等待,配置匀速模式下请求QPS阈值为5。系统则每200 ms处理一条请求,多余的处理任务将排队;同时设置了等待时长为5s,则预计排队时长超过5s的处理任务将快速失败。如下图所示。

    flow_control_Peak peel
  • 场景2 资源争抢时,留足资源给优先级高的接口

    read_dbwrite_db这两个资源分别代表数据库读写。为保证提交的数据不丢失,write_db接口优先级更高。当写库操作过于频繁时,读数据的请求会被限流。详情请参见关联限流

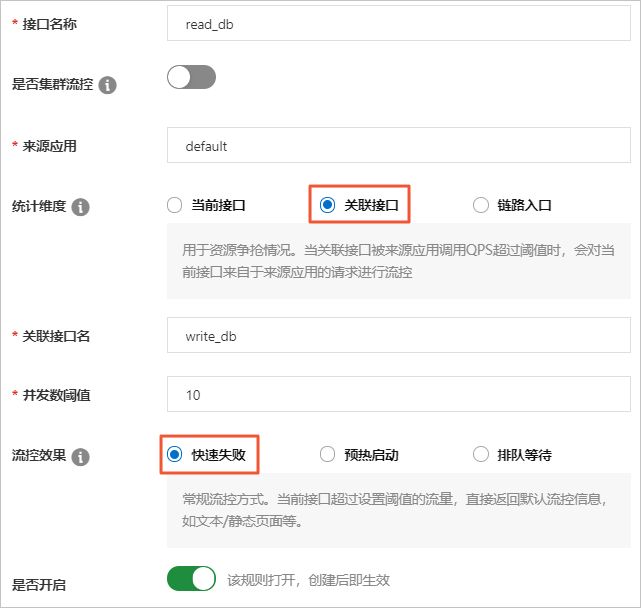

    例如,统计维度选择关联接口流控效果选择快速失败并发数阈值为10,则当write_db资源的QPS超过10之后,read_db会被限流以保证留足资源给write_db,避免write_db数据丢失。如下图所示。

    flow_control_limiting
  • 场景3 预热启动避免大流量冲击

    流控的原理是在流量入口处将流量控制住缓缓放进来,可以让通过的流量缓慢增加,在一定时间内逐渐增加到阈值上限,以便系统可以预热。最适合突发流量的场景。详情请参见Warm Up(冷启动)

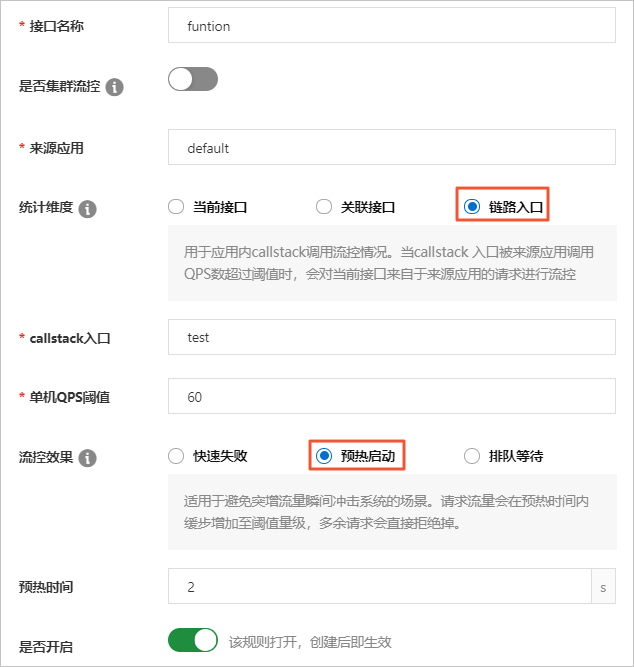

    例如,统计维度选择链路入口流控效果选择预热启动QPS阈值为60,预热时间为2s,预热流控方式下,默认会从设置的QPS阈值的1/3开始慢慢往上增加至QPS设置值。本示例中,当入口的QPS超过20(即60÷3)时,会在预热的2s内缓慢增长至60。在如下图所示。

    flow_control_preheating

管理流控规则

流控规则页面,您可以启用、禁用、编辑或删除流控规则。

  • 单流控规则启用/禁用:

    流控规则页面,找到目标资源下对应的流控规则,单击状态状态栏的启用开关,可快速启用或禁用该规则。

  • 多流控规则批量启用/禁用:

    流控规则页面,勾选多个流控规则,单击批量启用批量禁用,可快速启用或禁用多个规则。

  • 编辑规则:

    流控规则页面,找到目标资源下对应的流控规则,单击操作栏的编辑,可修改该规则的相关信息。

  • 删除规则:

    流控规则页面,找到目标资源下对应的流控规则,单击操作栏的删除删除
