创建ACK One注册集群

ACK One注册集群是用于将本地数据中心Kubernetes集群或其他云厂商Kubernetes集群接入阿里云容器服务管理平台统一管理的集群形态。

重要

阅读本文前,请通过注册集群概述了解ACK One注册集群相关概念及应用场景。

操作步骤

通过控制台创建ACK One注册集群并接入目标集群

创建ACK One注册集群

  1. 登录容器服务管理控制台,在左侧导航栏选择集群列表

  2. 在页面左侧顶部,选择目标资源所在的资源组和地域。image

  3. 集群列表页面,单击创建集群

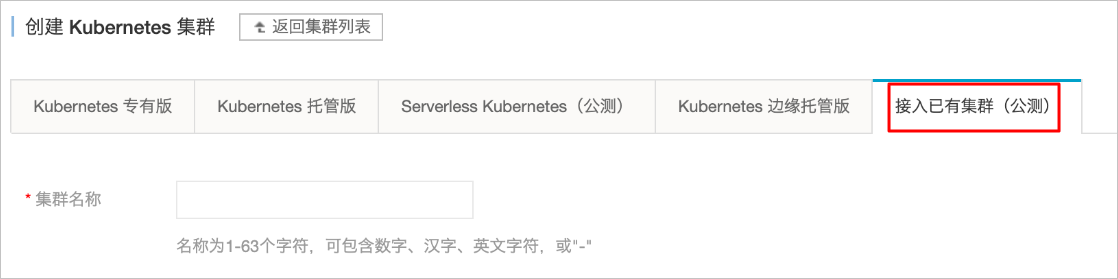

  4. 单击ACK One 注册集群页签,按照页面指引完成集群配置。

    配置项

    说明

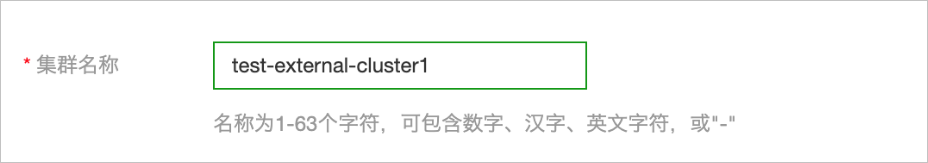

    集群名称

    自定义集群名称。

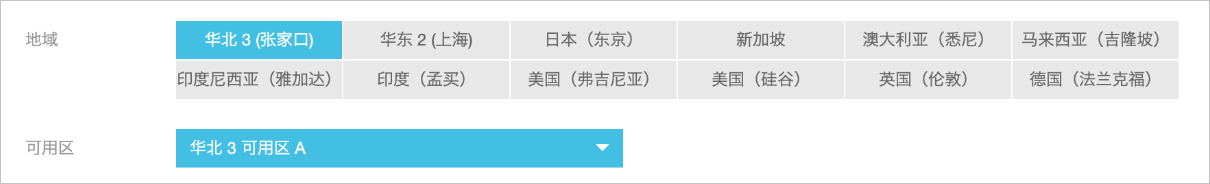

    地域

    集群资源(ECS实例、云盘等)所处地域。地域与用户和资源部署地域的距离越近,网络时延越低。

    IPv6双栈

    仅支持1.22及以上版本,仅支持Terway,不支持与eRDMA功能同时使用

    集群同时支持IPv4IPv6协议,但Worker节点与控制面间的通信仍使用IPv4地址。需确保:

    • 集群VPC支持IPv6双栈。

    • 使用Terway共享ENI模式时,节点的实例规格需支持IPv6且支持的IPv4/IPv6地址数量相同。

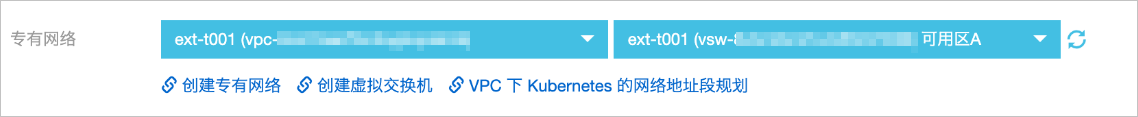

    专有网络

    集群的专有网络VPC。为保障高可用,建议选择2个及以上不同可用区。

    • 自动创建:ACK在已选择的可用区下创建对应vSwitch。

    • 使用已有:选择vSwitch,指定集群的可用区,可新建或使用已有vSwitch。

    云资源及计费说明:imageVPC

    交换机

    在列表中根据可用区选择已有vSwitch交换机,或单击创建虚拟交换机创建新的vSwitch。集群控制面与默认节点池将使用此处指定的vSwitch。推荐选择多个不同可用区的vSwitch,更好地保障集群高可用。

    安全组

    使用已有VPC时,支持使用选择已有安全组

    安全组应用于集群控制面、默认节点池和未指定自定义安全组的节点池。

    相较于普通安全组,企业级安全组可以容纳更多私网IP地址数量,但不支持组内互通功能,详细对比请参见安全组分类

    • 自动创建:出方向默认全部允许,入方向基于推荐配置放行。后续如需修改,请确保在入方向已放行100.64.0.0/10网段。

      该网段用于访问阿里云其他服务,以执行镜像拉取、查询ECS基础信息等操作。
    • 使用已有:ACK默认不会为安全组配置额外的访问规则。需自行管理安全组规则,以避免访问异常,请参见配置集群安全组

    API server 访问

    ACK自动新建一个按量付费的私网CLB实例作为API Server的内网连接端点。请勿删除该CLB实例,删除后API Server将无法访问且无法恢复。

    若需使用已有CLB实例,请提交工单申请。选择使用已有专有网络后,可选择负载均衡来源使用已有

    可选开启使用 EIP 暴露 API Server

    • 开放:为 API Server 私网 CLB 实例绑定EIP,支持从公网访问API Server,连接并管理集群。

      这并不代表集群内资源可以访问公网。如需让集群内资源访问公网,需勾选为专有网络配置 SNAT
    • 不开放:仅能在VPC内使用KubeConfig连接并操作集群。

    如需后续启用,请参见实现从公网访问API Server
    20241201日起,新建CLB实例不再支持包年包月付费类型,同时将新增收取实例费,请参见【产品公告】关于取消新增集群API Server负载均衡CLB包年包月付费的公告传统型负载均衡CLB计费项调整公告

    云资源及计费说明:imageCLBimageEIP

    高级选项(选填)

    展开高级选项(选填),配置集群删除保护、资源组等信息。

    配置项

    说明

    集群删除保护

    推荐开启,防止通过控制台或OpenAPI误删除集群。

    资源组

    将集群归属于选择的资源组,便于权限管理和成本分摊。

    标签

    为集群绑定键值对标签,作为云资源的标识。

  5. 配置完成后,单击创建集群。创建完成后,可以在集群列表看到创建的集群。


将目标集群接入ACK One注册集群

  1. 找到新创建的ACK One注册集群,单击其右侧操作列下的详情

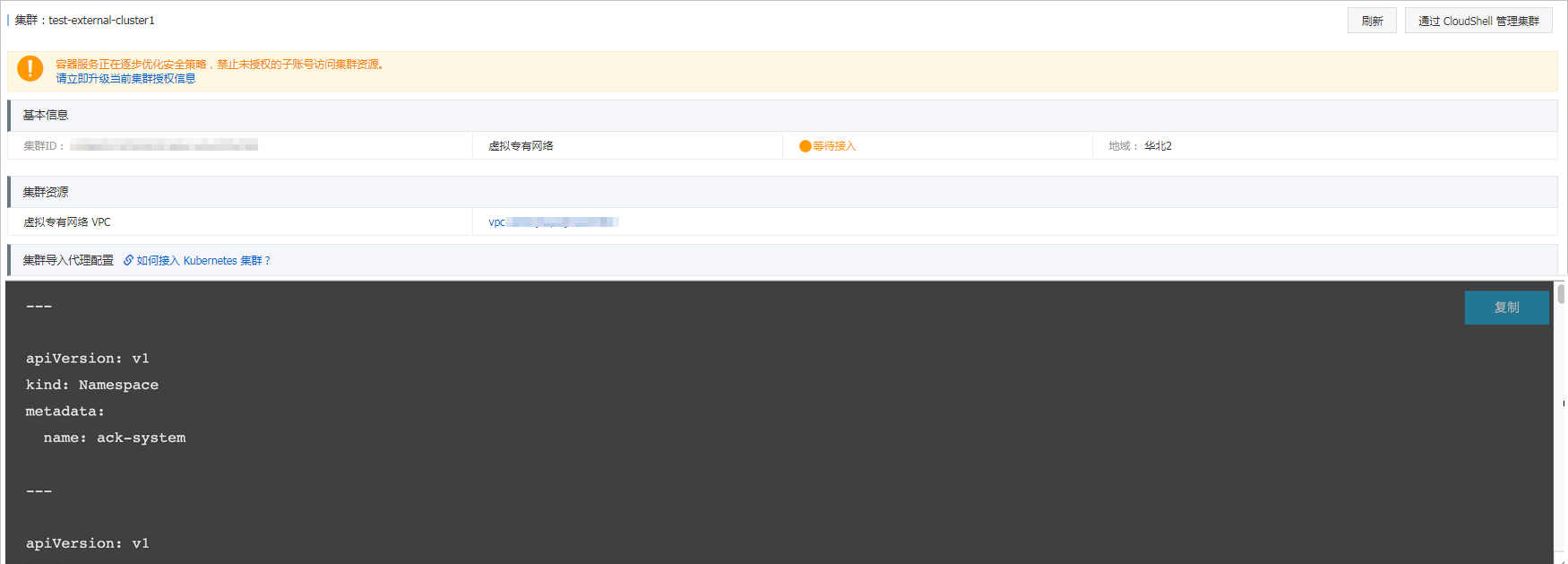

  2. 集群信息页面单击连接信息页签。在连接信息页签中根据需要选择公网或者私网,然后单击右侧的复制image

  3. 将复制的内容保存为agent.yaml文件.,并在目标集群中执行kubectl apply -f agent.yaml,将目标集群注册至新建ACK One注册集群中。

  4. 在目标集群中查看代理运行状况。

    kubectl -n kube-system get pod |grep ack-cluster-agent

    预期输出:

    ack-cluster-agent-5f7d568f6-6fc4k              1/1     Running   0          9s
    ack-cluster-agent-5f7d568f6-tf6fp              1/1     Running   0          9s

    注册成功后,可以在容器服务管理控制台集群列表页面,看到该集群的状态为运行中

执行结果

集群列表页面中,找到对应的ACK One注册集群,单击操作列下的详情,查看新集群的基本信息连接信息

可以使用该KubeConfig连接目标集群,进行应用负载的部署。关于连接集群的具体操作,请参见通过kubectl连接Kubernetes集群

通过onectl创建ACK One注册集群并接入目标集群

  1. 安装配置onectl。具体操作,请参见通过onectl管理注册集群

  2. onectl支持通过以下两种方式创建ACK One注册集群

    重要

    在创建ACK One注册集群时,需要输入VPC、vSwitch、Region等信息。

    • 非交互式创建

      onectl cluster create --region **** --vpc **** --vswitch ****
    • 交互式创建

      onectl cluster create -i

    查看具体的参数说明。

    onectl cluster create -h

    集群创建完成后,会进行一系列初始化的操作,此时集群状态为initial。集群创建成功后,预期输出:

    Registered cluster test-registered-cluster created successfully, information of the cluster:
    name         = test-registered-cluster
    state        = initial
    cluster id   = c3c277f2fc10f45c1b86473**********
    region id    = cn-zhangjiakou
    node numbers = 0
    vpc id       = vpc-8vb95w2o172**********
    vswitch id   = vsw-8vbv8bxhput**********
  3. 集群初始化完成后进入waiting等待连接的状态,查看集群状态。

    onectl cluster describe --cluster-id ****

    预期输出:

    name  = test-registered-cluster
    state = waiting
    ...
  4. 当集群状态为waiting时,执行以下命令,将目标集群接入ACK One注册集群

    onectl cluster connect --cluster-id **** --kubeconfig ~/.kube/config --restricted true

    参数

    是否必选

    说明

    cluster-id

    上述步骤2中创建的ACK One注册集群ID。

    kubeconfig

    目标集群的KubeConfig配置文件的路径。如未指定,将使用KUBECONFIG环境变量指向的配置文件。

    restricted

    是否以受限模式连接ACK One注册集群。更多信息,请参见注册集群ack-cluster-agent组件RBAC权限说明

    还可以查看具体参数说明。

    onectl cluster connect -h
  5. 查看目标集群是否接入成功。

    onectl cluster describe --cluster-id ****

    预期输出:

    name  = test-registered-cluster
    state = running
    ...

    预期输出表明集群状态为running,ACK One注册集群已经成功连接。
