多活命名空间需要跟接入层集群建立绑定关系,以便配置路由规则、切流时,多活控制台推送新路由规则给绑定的接入层集群。本文介绍如何创建接入层集群,以及集群中的SLB和服务器。

创建集群

  1. 登录AHAS控制台
  2. 在控制台左侧导航栏中选择多活容灾
  3. 在左侧导航栏选择资源管理 > MSFE集群

    MSFE集群页面,展示了中心单元、普通单元的相关信息。

  4. 单击目标单元页签,然后单击页面右上角的创建集群,在对应的单元创建集群。
  5. 新建集群对话框,完成以下配置。
    1. 选择协议
    2. 选择网络类型,包括经典网络和VPC网络。
    3. 设置集群名称
    4. 选择版本
    5. 选择服务器。
    6. 单击确定
  6. 可选:集群创建任务中,单击查看,可以暂停、跳过或关闭此创建任务。

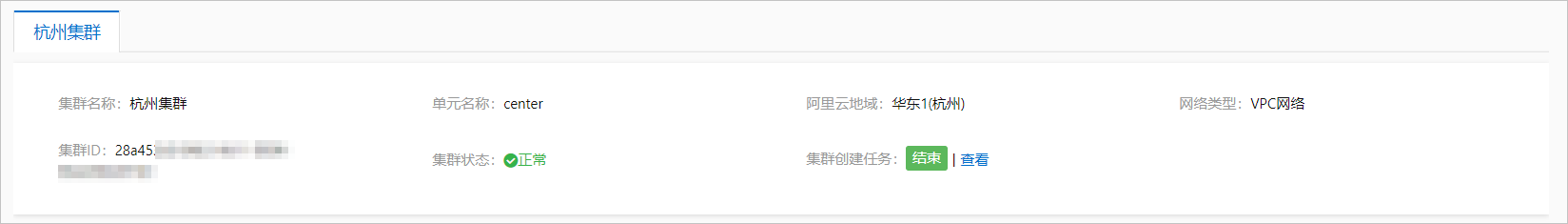

    创建成功后,您可以在对应单元的页签中看到创建好的集群,且集群创建任务显示结束

新增SLB

  1. 单击目标单元页签,然后在MSFE集群页面的接入层SLB区域,单击新增SLB
  2. 选择需要新增的SLB,可多选。
  3. 单击确定
  4. 可选:MSFE集群页面的接入层SLB区域,单击最近一次任务列的查看,可以暂停、跳过或关闭此创建任务。
    创建成功后,您可以在接入层SLB中看到新增的SLB,且状态显示结束。若您不再需要该SLB,可以单击右侧操作列的删除,删除该SLB。新增SLB

新增服务器

  1. 单击目标单元页签,在MSFE集群页面的接入层服务器区域,单击新增服务器
  2. 选择需要新增的服务器,可多选。
  3. 单击确定
  4. 可选:MSFE集群页面的接入层服务器区域,单击最近一次任务列的查看,可以暂停、跳过或关闭此创建任务。

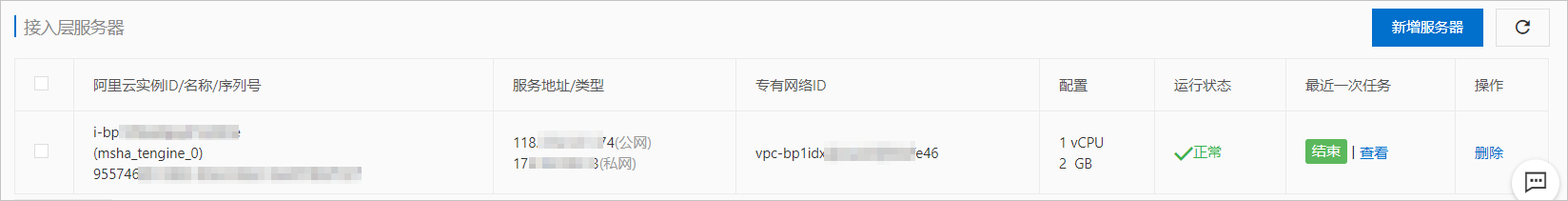

    创建成功后,您可以在接入层服务器中看到新增的服务器,且状态显示结束。若您不再需要该服务器,可以单击右侧操作列的删除,删除该服务器。
  5. 可选:MSFE集群页面的接入层服务器区域,鼠标悬浮至运行状态列的状态,可以查看本实例健康状况以及最近一次的健康检查的时间(MSHA会定期对实例发起健康检查);单击负载列下的图标,可以查看自定义时间段内本实例承受的QPS时序图。

接入层版本变更

您可以对接入层服务器实例执行版本变更操作,若您需要变更单个或多个服务器实例的版本信息,可以执行灰度变更操作,若您需要一次变更所有服务器实例的版本信息,可以执行变更操作,具体操作如下。

版本变更

  1. 单击目标单元页签,然后在MSFE集群页面的基本信息区域,单击变更
  2. 在弹出的候选版本列表对话框中选择版本号,然后单击变更,完成对所有服务器实例的版本信息变更。

灰度版本变更

  1. 单击目标单元页签,然后在MSFE集群页面的基本信息区域,单击变更
  2. 在弹出的候选版本列表对话框中选择版本号,单击灰度变更,然后在弹出的候选服务器列表选择需要变更版本信息的服务器,完成指定服务器实例的版本信息变更。
注意 当该集群下只有一个服务器实例时,对该服务器实例做版本变更只能选择变更操作,不能执行灰度变更操作。
