采集MySQL Binlog

原理

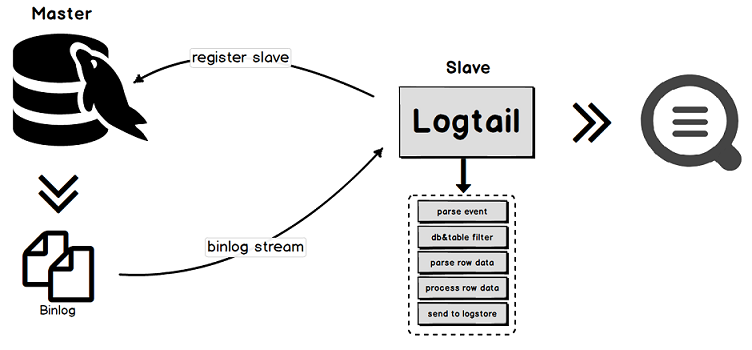

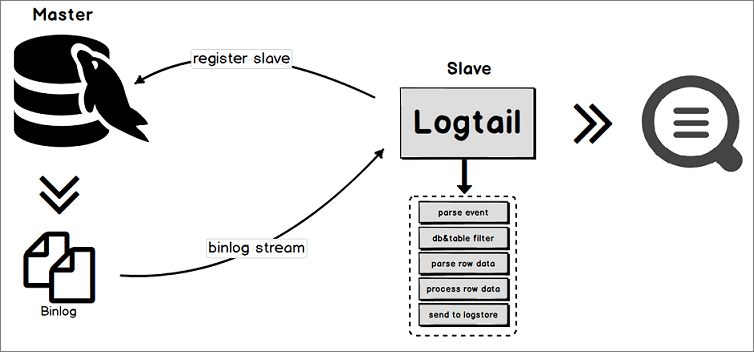

Logtail内部实现了MySQL Slave节点的交互协议，具体流程如下所示。

1. Logtail将自己伪装为MySQL Slave节点向MySQL master节点发送dump请求。
2. MySQL master节点收到dump请求后，会将自身的Binlog实时发送给Logtail。
3. Logtail对Binlog进行事件解析、过滤、数据解析等操作，并将解析好的数据上传到日志服务。

功能特点

• 通过Binlog增量采集数据库的更新操作数据，性能优越。支持RDS等MySQL协议的数据库。
• 支持多种数据库过滤方式。
• 支持设置Binlog位点。
• 支持通过Checkpoint机制同步保存状态。

使用限制

• Logtail 1.0.31及以上版本支持采集MySQL 8.0的Binlog。
• MySQL必须开启Binlog，且Binlog必须为row模式（RDS默认已开启Binlog）。

  # 查看是否开启Binlog
  mysql> show variables like "log_bin";
  +---------------+-------+
  | Variable_name | Value |
  +---------------+-------+
  | log_bin       | ON    |
  +---------------+-------+
  1 row in set (0.02 sec)
  # 查看Binlog类型
  mysql> show variables like "binlog_format";
  +---------------+-------+
  | Variable_name | Value |
  +---------------+-------+
  | binlog_format | ROW   |
  +---------------+-------+
  1 row in set (0.03 sec)

• ServerID唯一，即需要同步的MySQL的Slave ID唯一。
• RDS限制
  • 无法直接在RDS服务器上安装Logtail，您需要将Logtail安装在能连通RDS实例的服务器上。
  • RDS备库不支持Binlog采集，您需要配置RDS主库进行采集。

应用场景

注意事项

建议您适当放开对Logtail的资源限制以应对流量突增等情况，避免Logtail因为资源超限被强制重启，对您的数据造成不必要的风险。

您可以通过/usr/local/ilogtail/ilogtail_config.json文件修改相关参数。更多信息，请参见设置Logtail启动参数。

{
    ...
    "cpu_usage_limit":2,
    "mem_usage_limit":2048,

    ...
}

数据可靠性

操作步骤

1. 登录日志服务控制台。
2. 在接入数据区域，选择MySQL BinLog-插件。
3. 选择目标Project和Logstore，单击下一步。
4. 创建机器组。
   • 如果您已有可用的机器组，请单击使用现有机器组。
   • 如果您还没有可用的机器组，请执行以下操作（以ECS为例）。
     1. 在ECS机器页签中，通过手动选择实例方式选择目标ECS实例，单击立即执行。

        具体操作，请参见安装Logtail（ECS实例）。

        重要 如果您的服务器是与日志服务属于不同账号的ECS、其他云厂商的服务器和自建IDC时，您需要手动安装Logtail。更多信息，请参见 安装Logtail（Linux系统）或 安装Logtail（Windows系统）。

        手动安装Logtail后，您必须在该服务器上手动配置用户标识。具体操作，请参见配置用户标识。

     2. 安装完成后，单击确认安装完毕。
     3. 在创建机器组页面，输入名称，单击下一步。

        日志服务支持创建IP地址机器组和用户自定义标识机器组，详细参数说明请参见创建IP地址机器组和创建用户自定义标识机器组。

5. 选中目标机器组，将该机器组从源机器组移动到应用机器组，单击下一步。
   重要 如果创建机器组后立刻应用，可能因为连接未生效，导致心跳为 FAIL，您可单击 自动重试。如果还未解决，请参见 Logtail机器组无心跳进行排查。
6. 在数据源设置页签中，设置配置名称和插件配置，然后单击下一步。
   插件配置中已提供模板，包括 inputs和 processors，请根据您的需求替换配置参数。

   • inputs为数据源配置，必选项。
     重要 一个 inputs中只允许配置一个类型的数据源。
   • processors为处理配置，用于解析数据，例如提取字段、提取日志时间、脱敏数据、过滤日志等。可选项，您可以配置一种或多种处理方式。更多信息，请参见概述。

   {
    "inputs": [
        {
            "type": "service_canal",
            "detail": {
                "Host": "************.mysql.rds.aliyuncs.com",
                "Port": 3306,
                "User" : "root",
                "ServerID" : 56321,
                "Password": "*******",
                "IncludeTables": [
                    "user_info\\..*"
                ],
                "ExcludeTables": [
                    ".*\\.\\S+_inner"
                ],
                "TextToString" : true,
                "EnableDDL" : true
            }
        }
    ]
   }

   参数	类型	是否必须	说明
   type	string	是	数据源类型，固定为service_canal。
   Host	string	否	数据库主机。不配置时，默认为127.0.0.1。
   Port	int	否	数据库端口。不配置时，默认为3306。
   User	string	否	数据库用户名。不配置时，默认为root。 需保证配置的用户具有数据库读权限以及MySQL REPLICATION权限，示例如下。 CREATE USER canal IDENTIFIED BY 'canal'; GRANT SELECT, REPLICATION SLAVE, REPLICATION CLIENT ON *.* TO 'canal'@'%'; -- GRANT ALL PRIVILEGES ON *.* TO 'canal'@'%' ; FLUSH PRIVILEGES;
   Password	string	否	数据库密码。不配置时，默认为空。 如果安全需求较高，建议将访问用户名和密码配置为xxx，待配置同步至本地机器后，在本地文件 /usr/local/ilogtail/user_log_config.json找到对应配置进行修改，详情请参见 修改本地配置。 说明 如果您在控制台上修改了此参数，同步至本地后会覆盖当前本地的配置。
   ServerID	int	否	Logtail伪装成的Mysql Slave的ID。不配置时，默认为125。 说明 ServerID对于MySQL数据库必须唯一，否则会采集失败。
   IncludeTables	string数组	是	包含的表名称（包括db，例如：test_db.test_table），可配置为正则表达式。如果某个表不符合IncludeTables中的任一条件则该表不会被采集。如果您希望采集所有表，请将此参数设置为.*\\..*。 说明 如果需要完全匹配，请在前面加上 ^，后面加上 $，例如： ^test_db\\.test_table$。
   ExcludeTables	string 数组	否	忽略的表名称（包括db，例如：test_db.test_table），可配置为正则表达式。如果某个表符合ExcludeTables中的任一条件则该表不会被采集。不设置时默认收集所有表。 说明 如果需要完全匹配，请在前面加上 ^，后面加上 $，例如： ^test_db\\.test_table$。
   StartBinName	string	否	首次采集的Binlog文件名。不设置时，默认从当前时间点开始采集。 如果想从指定位置开始采集，可以查看当前的Binlog文件以及文件大小偏移量，并将 StartBinName、 StartBinlogPos设置成对应的值，示例如下。 # StartBinName设置成 "mysql-bin.000063", StartBinlogPos设置成 0 mysql> show binary logs; +------------------+-----------+ | Log_name | File_size | +------------------+-----------+ | mysql-bin.000063 | 241 | | mysql-bin.000064 | 241 | | mysql-bin.000065 | 241 | | mysql-bin.000066 | 10778 | +------------------+-----------+ 4 rows in set (0.02 sec) 说明 当指定StartBinName时，第一次采集会产生较大流量。
   StartBinlogPos	int	否	首次采集的Binlog文件的偏移量，不设置时，默认为0。
   EnableGTID	bool	否	是否附加全局事务ID。不设置时，默认为true。设置为false时，表示上传的数据不附加全局事务ID。
   EnableInsert	bool	否	是否采集insert事件的数据。不设置时，默认为true。设置为false时，表示将不采集insert事件数据。
   EnableUpdate	bool	否	是否采集update事件的数据。不设置时，默认为true。设置为false时，表示不采集update事件数据。
   EnableDelete	bool	否	是否采集delete事件的数据。不设置时，默认为true。设置为false时，表示不采集delete事件数据。
   EnableDDL	bool	否	是否采集DDL（data definition language）事件数据。不设置时， 默认为false，表示不收集DDL事件数据。 说明 该选项不支持 IncludeTables和 ExcludeTables过滤。
   Charset	string	否	编码方式。不设置时，默认为utf-8。
   TextToString	bool	否	是否将text类型的数据转换成字符串。不设置时，默认为false，表示不转换。
   PackValues	bool	否	是否将事件数据打包成JSON格式。默认为false，表示不打包。如果设置为true，Logtail会将事件数据以JSON格式集中打包到data和old_data两个字段中，其中old_data仅在row_update事件中有意义。 示例：假设数据表有三列数据c1，c2，c3，设置为false，row_insert事件数据中会有c1，c2，c3三个字段，而设置为true时，c1，c2，c3会被统一打包为data字段，值为{"c1":"...", "c2": "...", "c3": "..."}。 说明 该参数仅支持Logtail 0.16.19及以上版本。
   EnableEventMeta	bool	否	是否采集事件的元数据，默认为false，表示不采集。 Binlog事件的元数据包括event_time、event_log_position、event_size和event_server_id。 说明 该参数仅支持Logtail 0.16.21及以上版本。

7. 预览数据及创建索引，然后单击下一步。
   日志服务默认开启全文索引。您也可以根据采集到的日志，手动创建字段索引，或者单击 自动生成索引，日志服务将自动生成字段索引。更多信息，请参见 创建索引。

   重要 如果您要查询和分析日志，那么全文索引和字段索引必须至少启用一种。同时启用时，以字段索引为准。
8. 单击查询日志，系统将跳转至Logstore查询分析页面。
   您需要等待1分钟左右，待索引生效后，才能在 原始日志页签中，查看已采集到的日志。更多信息，请参见 查询和分析日志。

修改本地配置

如果您没有在插件配置中输入真实的Host、User、Password等信息，可以在插件配置下发到本地后进行手动修改。

1. 登录Logtail所在服务器。
2. 打开/usr/local/ilogtail/user_log_config.json文件，找到service_canal关键字，修改Host、User、Password等字段。
3. 执行以下命令重启Logtail。

   sudo /etc/init.d/ilogtaild stop; sudo /etc/init.d/ilogtaild start

问题排查

使用Logtail采集日志后，如果预览页面或查询页面无数据，您可以参见Logtail采集日志失败的排查思路进行排查。

数据库表和日志样例

例如对user_info数据库下的specialalarm表分别执行INSERT、UPDATE、DELETE操作，对应的数据库表结构、数据库操作及日志样例如下所示。

• 表结构样例

  CREATE TABLE `specialalarm` (
  `id` int(11) unsigned NOT NULL AUTO_INCREMENT,
  `time` datetime NOT NULL,
  `alarmtype` varchar(64) NOT NULL,
  `ip` varchar(16) NOT NULL,
  `count` int(11) unsigned NOT NULL,
  PRIMARY KEY (`id`),
  KEY `time` (`time`) USING BTREE,
  KEY `alarmtype` (`alarmtype`) USING BTREE
  ) ENGINE=MyISAM AUTO_INCREMENT=1;

• 数据库操作
  执行INSERT、DELETE和UPDATE三种操作。

  insert into specialalarm (`time`, `alarmType`, `ip`, `count`) values(now(), "NO_ALARM", "10.10.**.***", 55);
  delete from specialalarm where id = 4829235  ;
  update specialalarm set ip = "10.11.***.**" where id = "4829234";

  为 zc.specialalarm创建一个索引。

  ALTER TABLE `zc`.`specialalarm`
  ADD INDEX `time_index` (`time` ASC);

• 日志样例
  在查询分析页面，查看每种操作对应的日志，日志样例如下所示。

  • INSERT语句

    __source__:  10.30.**.**
    __tag__:__hostname__:  iZbp145dd9fccu*****
    __topic__:
    _db_:  zc
    _event_:  row_insert
    _gtid_:  7d2ea78d-b631-11e7-8afb-00163e0eef52:536
    _host_:  *********.mysql.rds.aliyuncs.com
    _id_:  113
    _table_:  specialalarm
    alarmtype:  NO_ALARM
    count:  55
    id:  4829235
    ip:  10.10.***.***
    time:  2017-11-01 12:31:41

  • DELETE语句

    __source__:  10.30.**.**
    __tag__:__hostname__:  iZbp145dd9fccu****
    __topic__:
    _db_:  zc
    _event_:  row_delete
    _gtid_:  7d2ea78d-b631-11e7-8afb-00163e0eef52:537
    _host_:  *********.mysql.rds.aliyuncs.com
    _id_:  114
    _table_:  specialalarm
    alarmtype:  NO_ALARM
    count:  55
    id:  4829235
    ip:  10.10.**.***
    time:  2017-11-01 12:31:41

  • UPDATE语句

    __source__:  10.30.**.**
    __tag__:__hostname__:  iZbp145dd9fccu****
    __topic__:
    _db_:  zc
    _event_:  row_update
    _gtid_:  7d2ea78d-b631-11e7-8afb-00163e0eef52:538
    _host_:  *********.mysql.rds.aliyuncs.com
    _id_:  115
    _old_alarmtype:  NO_ALARM
    _old_count:  55
    _old_id:  4829234
    _old_ip:  10.10.22.133
    _old_time:  2017-10-31 12:04:54
    _table_:  specialalarm
    alarmtype:  NO_ALARM
    count:  55
    id:  4829234
    ip:  10.11.***.***
    time:  2017-10-31 12:04:54

  • DDL（data definition language）语句

    __source__:  10.30.**.**
    __tag__:__hostname__:  iZbp145dd9fccu****
    __topic__:
    _db_:  zc
    _event_:  row_update
    _gtid_:  7d2ea78d-b631-11e7-8afb-00163e0eef52:539
    _host_:  *********.mysql.rds.aliyuncs.com
    ErrorCode:  0
    ExecutionTime:  0
    Query:  ALTER TABLE `zc`.`specialalarm`
    ADD INDEX `time_index` (`time` ASC)
    StatusVars:

  字段	说明
  _host_	数据库host名称。
  _db_	数据库名称。
  _table_	表的名称。
  _event_	事件类型。
  _id_	本次采集的自增ID，从0开始，每次采集一个binlog事件后加1。
  _gtid_	全局事务ID。
  _filename_	Binlog文件名。
  _offset_	Binlog文件大小偏移量，该值只会在每次commit后更新。
