如果您选择独享专线连接,您需要自主联系运营商完成整个专线接入。首先您需要确认接入点,然后在高速通道控制台购买专线端口,最后创建边界路由器完成接入。

背景信息

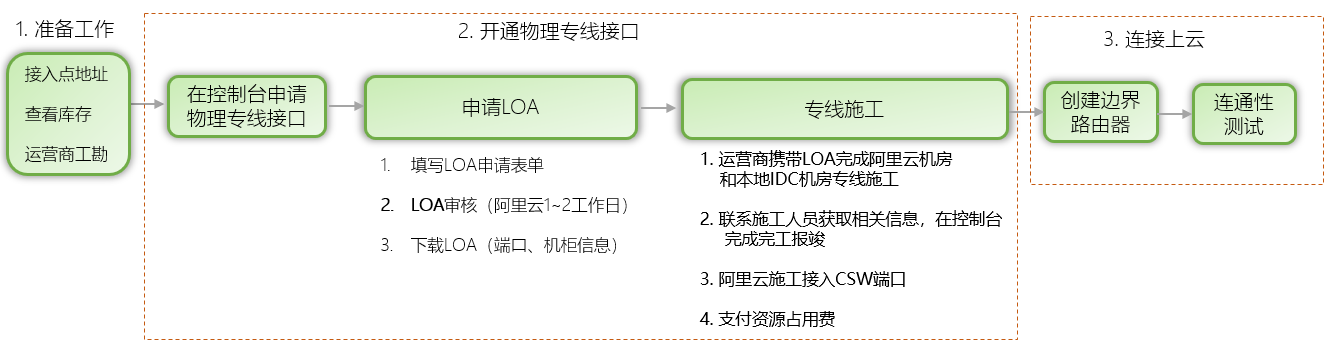

通过自主申请方式接入,您需要:

  1. 准备接入信息。

    开始申请专线前,您需要确认接入点的详细地址、确认库存,然后联系运营线进行工勘,并确认费用。详细操作,请参见准备工作

  2. 开通物理专线接口。

    整个专线接入流程涉及客户、运营商和阿里云三方操作。流程中的各环节在控制台上有对应的操作指示和状态。

  3. 在成功开通专线接口后,便可以创建一个边界路由器将本地IDC的网络连接至阿里云接入点。

更多详细信息,请参见独享专线接入流程介绍

步骤一 准备工作

在自主申请专线接入前,您需要完成接入点确认、运营商工勘等准备工作。详细信息,请参见准备工作

步骤二 开通物理专线接口

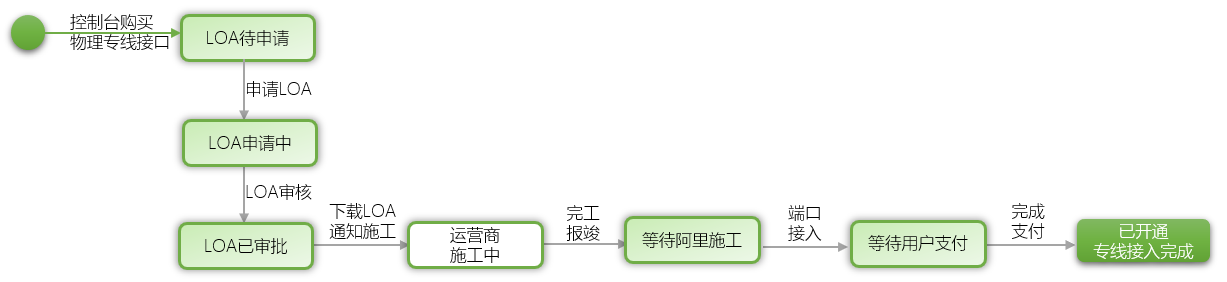

再确认接入方案,运营商完成施工前工勘后,您就可以在高速通道控制台上申请开通物理专线接口了。您可以根据专线接口申请的状态了解专线开通的进展,如下图所示。

说明 申请LOA、入场施工和等待阿里云施工的时效可能会受到节假日和政策封网等特殊情况的影响。

参考以下操作,开通物理专线接口:

  1. 登录高速通道管理控制台
  2. 在左侧导航栏,单击 物理专线连接 > 独占物理专线
  3. 单击自主申请专线接口
  4. 配置物理专线接入端口信息,并支付物理专线端口初装费。
    配置 说明
    地域 选择物理专线接入地域。

    您期望安装专线的地域,一般为您VPC所在的地域,如果选择跨地域安装,您需要额外支付连接跨地域的云企业网费用。

    运营商 选择租用专线的运营商。

    为您提供专线服务的电信运营商,不同运营商可选择的接入点是不同的。

    说明
    • 中国联通、中国电信和中国移动只能使用自己的专线,不允许使用其他运营商提供的专线。
    • 中国联通、中国电信和中国移动不支持裸光纤接入。
    接入点

    选择离您本地数据中心最近的一个接入点。

    接入点是物理阿里云在各个地域的数据中心,每个地域下会有一个或者多个接入点。不同接入点对应不同的物理线路接入位置和接入能力。

    更多详细信息,请参见准备工作

    知晓计费规则 确保您已经了解专线接入的计费规则。详细信息请参见自建专线接入计费说明

    知晓计费规则后,选择

    端口规格 不同规格的端口资源占用费价格不同,请按实际需求申请。
    • 物理专线带宽小于1Gbps时,请购买1G专线端口。
    • 物理专线带宽大于1Gbps时,请购买10G专线端口。
    • 专线带宽从500Mbps升配到2Gbps时,需要您自主联系运营商调整线路带宽,并联系阿里云更换光模块。
    说明 40G和100G需要开通白名单申请。
    端口类型
    选择使用电口或光口:
    • 电口都是MSTP链路,运营商在接入点机房通过光端机将传输网的光路转换为低带宽的网线RJ45接口给用户使用的。行业标准就是百兆以下速率都会提供这个接口类型,所以低带宽适合选择百兆电口。

      阿里云接入点的交换机硬件型号所支持的电口默认10GE端口。 端口速率由端口规格决定。

    • 光口,俗称裸光纤,运营商直接将传输网的光路给最终用户使用。光路的速率理论上无限大,只取决于互联两端接口的光模块协商速率,例如千兆、万兆、40G和100G。
      说明
      • 不同接入点提供的端口类型不同,在购买专线端口时请仔细确认。
      • 阿里云默认提供端口规格为1G和10G且传输距离为10公里的光模块,超过10公里的光模块或者购买端口规格为40G和100G端口均需自行购买光模块。
      • 购买光口,请确保线路供应商提供光纤线路接入阿里设备。
      • 阿里云不支持托管任何光电转换设备,请要求线路供应商接入阿里设备时使用正确的线路类型。
    冗余专线 ID 选择一条已申请的物理专线和该条专线构成ECMP冗余链路。 接入同一地域的两条物理专线可以作为冗余物理专线:
    • 当接入不同的接入点时,两条物理专线默认相互冗余。
    • 当接入相同的接入点时,需要指定其中一条专线为另一条的冗余线路。 互为冗余的线路分配到不同的物理接入设备上。
  5. 单击立即购买,在确认订单页面,单击去支付
  6. 返回物理专线接口页面,查看已申请的物理专线接口。

    此时,物理专线接口的状态为LOA待申请

  7. 单击操作列的申请LOA
    LOA是进入阿里接入点所在机房进行专线施工的授权书,没有此文件,无法进入阿里机房施工。
  8. 申请LOA页面,输入专线施工信息,然后单击添加施工工程师,填写施工工程师身份信息,可以添加多个施工工程师。

    如果需要提前告知机房位置和设备端口等信息,请提交工单或者联系销售人员处理。

    配置 说明
    公司名称 当前用户注册账号时设置的公司名称。

    个人用户可以填写账号所有者姓名。

    进入阿里机房施工单位 输入您的施工运营商的单位名称,一般是您的专线运营商或者IDC运营商。
    专线类型 选择专线类型,包括以下选项:
    • MSTP
    • MPLSVPN
    • 光纤直连
    • 其他
    说明 不支持SDH专线。
    计划施工时间 设置专线施工单位入场时间。
    本地IDC地址 输入您本地数据中心的位置,可选。
    专线带宽值 输入您的专线线路带宽,可选。
    说明 此处填写的带宽不会影响您的资费和使用。
    单击添加施工工程师,进入阿里云机房施工工程师的个人信息为必选项。
    工程师姓名 进入阿里机房施工工程师姓名。
    工程师联系方式 进入阿里机房施工工程师联系方式。
    工程师证件类型 进入阿里机房施工工程师有效证件类型。
    • 中国大陆身份证
    • 国际护照
    • 其他证件
    工程师证件号码 进入阿里机房施工工程师证件号码。
    工程师性别 进入阿里机房施工工程师性别。
  9. 单击确定,阿里云审核人员会对您的LOA申请进行审核。

    此时,物理专线接口的状态为LOA申请中

  10. 正常情况下,阿里云审核人员2个工作日内审核通过后,您可以在控制台下载LOA文件。
    此时,物理专线接口的状态为LOA已批准
    说明 非境内接入点,阿里审核人员会在3个工作日内完成审核。
  11. 单击操作列的查看LOA
  12. 查看LOA页面,单击下载,下载LOA文件。LOA文件可查看接入设备的机柜位置和端口信息等信息。
  13. 根据LOA信息,联系专线施工方按照专线工勘时确认的接入方案,将专线接入阿里机房包间外的接入设备。
    说明
    • 专线施工方完成施工后,请要求施工方向您提供专线线路的检查报告,确保到运营商网络的连接是正常的。
    • 境内机房,阿里工程师会协助专线施工方完成专线接入到阿里包间。您在控制台单击完工报竣后,工程师会完成尾纤铺设,并接入到专线端口。
    • 境外机房,专线施工方完成专线接入到阿里包间外的接入设备(ODF/Patch Pannel等)。您在控制台单击完工报竣后,工程师会完成尾纤铺设,并接入到专线端口。
    • 进入北京、上海、杭州和深圳的中国电信、中国联通和中国移动IDC施工,运营商会要求您额外签署机房专线接入授权书,该文件需要在施工时交付给运营商审核人员,请您提前准备该文件。
    • 运营商的机房专线接入授权书,需要您公司和阿里盖章认证,申请阿里盖章,请提交工单或联系阿里客户经理。
    • 阿里云出具的LOA,请交付给的阿里驻场工程师。
  14. 施工方完成施工后,联系施工的运营商人员获取运营商专线ID和楼内线缆标签或配线架端口信息,然后在独享物理专线页面,单击完工报竣。在完工报竣页面输入获取的线路信息,单击确定进行完工确认。
    此时,物理专线接口的状态为等待阿里尾纤施工
  15. 正常情况下,两个工作日内,阿里云驻场工程师会根据客户信息将专线插入指定阿里云接入点机房的专线端口。

    此时,物理专线接口的状态为等待用户支付

    说明 非境内接入点,阿里驻场工程师会在3个工作日内完成阿里侧的尾纤施工。
  16. 您确认物理专线接口成功部署后,单击操作列的支付资源占用费,选择购买时长和续费方式,单击立即购买,支付资源占用费。
    支付完成后,专线状态变为已开通,表示专线开通成功。

步骤三 创建边界路由器

在成功完成专线搭建后,您还需要创建一个边界路由器,打通云上云下通信。

参考以下步骤,完成创建边界路由器:

  1. 登录高速通道管理控制台
  2. 在左侧导航栏,单击边界路由器(VBR) > 边界路由器(VBR)
  3. 单击创建边界路由器
  4. 配置边界路由器,然后单击确定
    配置 说明
    账号类型 选择为同一账号创建边界路由器,或者为其他账号创建边界路由器。
    所属账号

    如果是跨账号创建边界路由器,输其他账号ID。

    物理专线接口 选择边界路由器绑定的施工完成且状态正常的物理专线接口。
    VLANID 输入边界路由器的VLAN ID,范围为0-2999。
    • VLAN ID为0时,代表此VBR的物理交换机端口不使用VLAN模式,而使用三层路由口模式。三层路由口模式下每一根物理专线对应一个VBR。
    • VLANID为[1-2999]时,代表此VBR的物理交换机端口使用基于VLAN的三层子接口。三层子接口模式下每个VLAN ID对应一个VBR。此时,该VBR的物理专线可以连接多个账号下的VPC。每个不同VLAN的VBR是二层网络隔离不通的。

    例如,一个公司下的多个子部门或子公司都有独立的阿里云账号,且每个账号下都有各自的VPC。如果由总公司来申请物理专线,则需要规划每个子部门或子公司的VLAN ID。在创建路由器接口时,通过VLAN ID来划分使用该专线的子公司或部门,相互之间二层隔离网络不通。

    阿里云侧互联IP 输入VPC到本地数据中心的路由网关地址。
    客户侧互联IP 输入本地数据中心到VPC的路由网关地址。
    子网掩码 阿里云侧和客户侧IP地址的子网掩码。由于只需要两个IP地址,所以可以选择较长的子网掩码。
  5. 当边界路由器状态为正常时,通过本地机房网关ping边界路由器的阿里网关IP进行连通性测试。

步骤四 加入云企业网

当您完成本地数据中心到阿里云接入点的专线接入后,您需要将专线关联的边界路由器加入专有网络VPC所在的云企业网实例,建立云上和本地数据中心的私网通信。

加入同一个云企业网的任意网络实例(专有网络、边界路由器和云连接网)间可实现私网互通。

说明 同地域网络实例互通免费。跨地域之间网络实例互通,必须购买云企业网带宽包。

参考以下步骤,将已创建的边界路由器添加到要访问的专有网络所属的云企业网实例:

  1. 登录高速通道管理控制台
  2. 选择边界路由器的地域。
  3. 在左侧导航栏,选择边界路由器(VBR) > 边界路由器(VBR)
  4. 单击物理专线关联的边界路由器ID,然后单击加入云企业网
  5. 选择要加入的云企业网实例,然后单击确定
    加入云企业网实例后,本地数据中心便可云企业网实例中的其他网络实例互通,例如专有网络VPC。
  6. 如果要互通的边界路由器和VPC不在同一个区域内,比如边界路由器的地域为杭州,要互通的VPC的地域为美国(硅谷),您需要购买云企业网带宽包并设置跨地域互通带宽,详情请参见设置跨地域互通带宽
