本文档以使用Metricbeat采集Mac电脑的指标信息，投递到阿里云Elasticsearch上，并在Kibana中生成对应Dashborard的场景为例，为您介绍通过Beats和阿里云Elasticsearch搭建可视化运维系统的方法。

教程概述

Beats平台集合了多种单一用途的数据采集器，这些采集器安装后可用作轻量型代理，从成百上千或成千上万台机器向Logstash或Elasticsearch发送数据。

Metricbeat是一个轻量级的指标采集器，用于从系统和服务中收集指标。从CPU到内存，从Redis到Nginx，Metricbeat能够以一种轻量型的方式，输送各种系统和服务的统计数据。

本案例为您演示如何使用Metricbeat采集一台Mac电脑的指标信息，投递到阿里云Elasticsearch上，并且在Kibana中生成对应的Dashborard，整体步骤如下。
  1. 准备工作。
  2. 配置阿里云Elasticsearch。
  3. 配置Metricbeat。
  4. 在Kibana中查看Dashboard。
说明 您也可以参考本案例的步骤，使用Metricbeat采集一台Linux系统或Windows系统电脑的指标信息，投递到阿里云Elasticsearch上。

注意事项

本案例使用了0.0.0.0/1,128.0.0.0/1的Elasticsearch实例公网白名单，这个配置将导致您的阿里云Elasticsearch基本上完全暴露在公网中，在进行同样配置前请先评估是否可以接受这个风险。

准备工作

在开始本案例前，您需要完成以下准备工作。
  • 购买阿里云Elasticsearch实例。
    说明 如果您需要通过阿里云Elasticsearch实例的内网地址来访问，还需要先购买一台与阿里云Elasticsearch实例相同VPC和Region的阿里云ECS实例进行访问操作。
  • 下载Metricbeat。

配置阿里云Elasticsearch

  1. 登录阿里云Elasticsearch控制台，单击实例ID > 安全配置。
  2. 打开公网地址开关，待配置生效后，单击公网地址访问白名单右侧的修改，将您MAC机器对外的公网IP配置到公网地址访问白名单中。配置ES公网地址访问白名单
    注意 如果您使用的是公司或WIFI等网络，需要将公网出口的跳板机IP配置进去。如果获取不到，建议配置0.0.0.0/1,128.0.0.0/1来开放尽可能多的IP（本篇以此为例）。需要特别注意这个配置将导致您的阿里云Elasticsearch基本上完全暴露在公网中，需要先评估下是否可以接受这个风险。
  3. 返回实例的基本信息页面，获取您阿里云Elasticsearch实例的公网地址备用。获取ES实例的公网地址
  4. 切换到ES集群配置页面，单击YML文件配置右侧的修改配置，将自动创建索引设置为允许自动创建索引。允许自动创建索引
    注意 此配置需要重启您的Elasticsearch实例才能生效，为保证您的业务不受影响，请谨慎操作。
  5. 勾选该操作会重启实例，请确认后操作，单击确认。

    重启过程中，可在任务列表中查看重启进度。重启完成后，即可完成Elasticsearch实例的配置。

配置Metricbeat

  1. 将在准备工作中下载的Metricbeat安装包解压缩，并进入Metricbeat文件夹。进入Metricbeat文件夹
  2. 打开并编辑metricbeat.yml中Elasticsearch output部分内容，并取消对应内容的注释状态。编辑metricbeat.yml文件
    参数 说明
    hosts 为阿里云Elasticsearch实例的公网/内网地址（本文以阿里云Elasticsearch实例的公网地址为例）。
    protocol 需要配置为http。
    username 默认是elastic。
    password 为购买阿里云Elasticsearch实例时填写的登录密码。
  3. 执行以下命令，启动Metricbeat。
    ./metricbeat -e -c metricbeat.yml
    启动成功后，Metricbeat就开始向您的阿里云Elasticsearch推送数据了。Metricbeat启动成功状态

在Kibana中查看Dashboard

进入您阿里云Elasticsearch实例的Kibana控制台，单击左侧导航栏的Dashboard，进入Dashboard页面查看相关信息。
说明 如果Kibana控制台中没有创建过Index Patterns，切换到Dashboard页面后可能无法正常展示对应信息。此时可在Kibana控制台的Management页面单击Index Patterns，并按照提示创建一个Index Patterns，再切换到Dashboard页面查看对应内容。

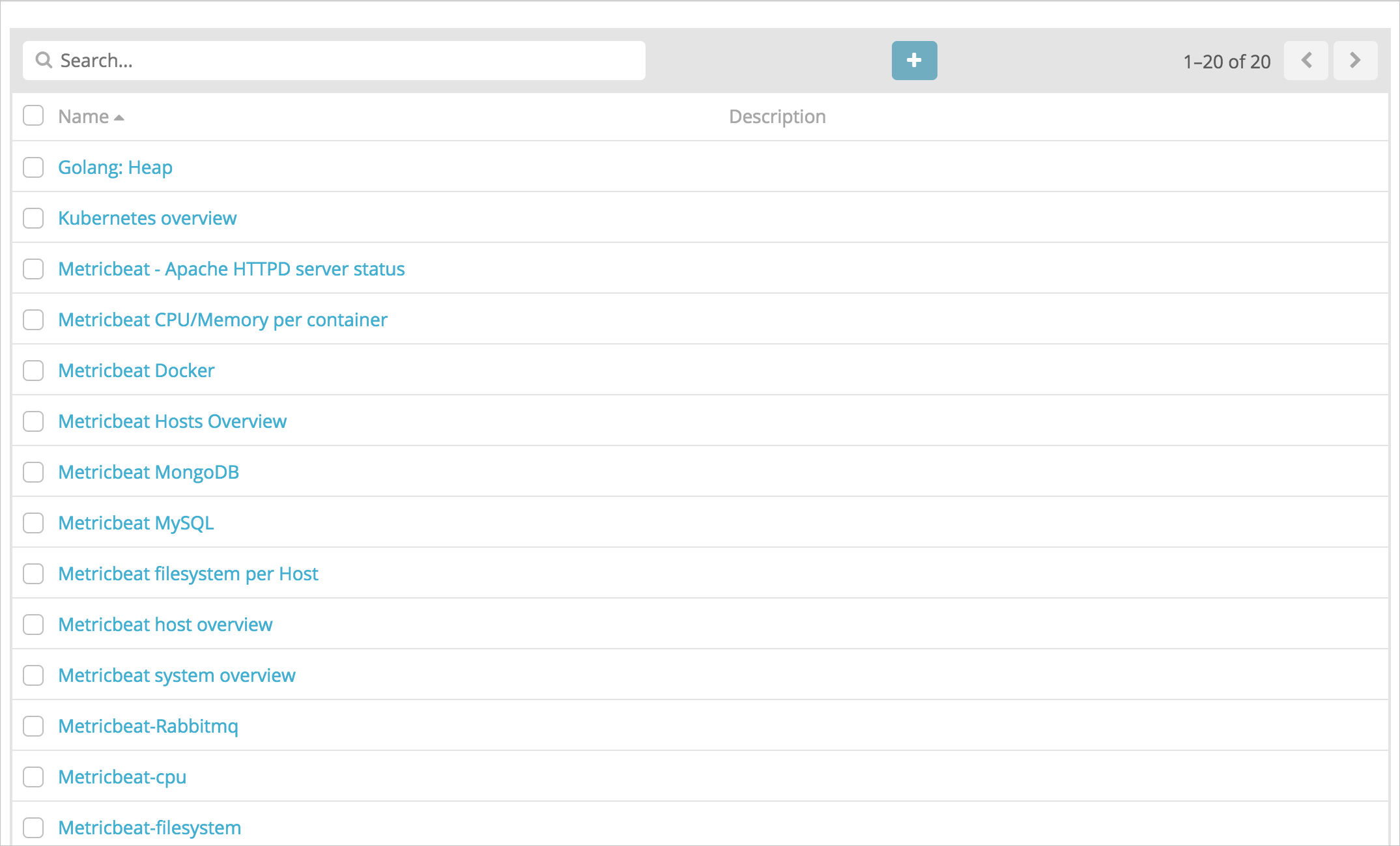

  • 各类相关指标列表。各类相关指标列表
  • Metricbeat-cpu指标信息。Metricbeat-cpu指标信息
    说明 您可以将数据定义成5s刷新一次，并且可以生成对应的报表，接入WebHook对异常进行告警。

本案例参考文档：借助Beats快速搭建可视化运维系统。
