如何进行WebSocket协议的压测

更新时间:

通过Apache JMeter和对应的插件编写脚本,并在PTS中上传这些脚本、插件JAR包和其他相关文件,即可发起压测。 本文以JMeter WebSocket Samplers插件为例,主要介绍如何在本地使用Apache JMeter编写、调试压测脚本,以实现WebSocket协议的业务场景压测。

背景信息

WebSocket的插件较多,本文仅以JMeter WebSocket Samplers为例。JMeter WebSocket Samplers具有以下特性:

  • 提供了六种WebSocket Sampler,这些Sampler不会新建额外的线程,节省资源。

  • 支持WSS (WebSocket over TLS)。

  • JMeter的SSLManager能设置WSS,包括客户端证书。

  • 支持二进制的WebSocket数据帧。

  • 支持二进制响应的断言。

  • View Results Tree里可以查看二进制结果。

  • 支持使用JMeter的Header Manager设置WebSocket Upgrade Request上额外的HTTP Header。

  • 支持使用JMeter的Cookie Manager设置升级协议的请求里的Cookie。

  • 支持代理。

  • 支持过滤数据帧。

关于本文没有涉及的代理、过滤、分片等信息,请参见 JMeter WebSocket Samplers 插件介绍

操作步骤如下:

步骤一:安装插件JMeter WebSocket Samplers

  1. 下载JMeter WebSocket Samplers,建议下载最新版本。

  2. 将下载的插件.jar包存放在<JMeter安装目录>/lib/ext路径下。

    重要

    在PTS中发起压测时,此处下载的插件.jar包需要上传到PTS。请参见步骤五:上传脚本、插件JAR包和其他文件至PTS进行压测

  3. 重启JMeter。

    重启JMeter之后,按照以下步骤查看插件是否安装成功:

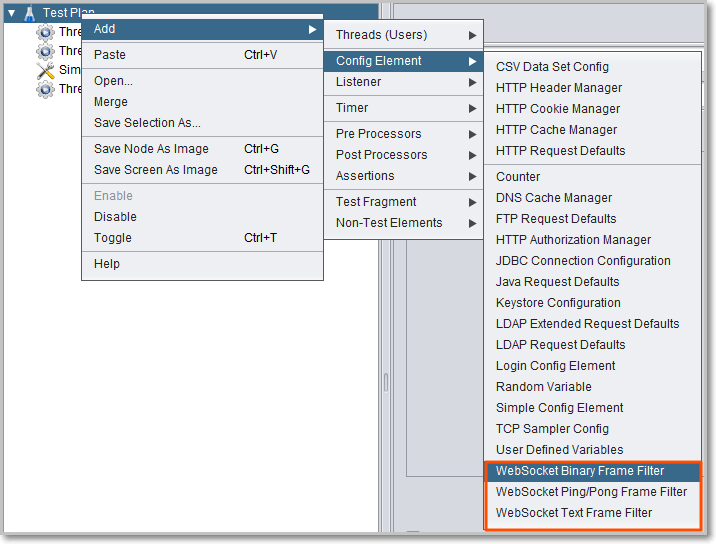

    • 右键单击左侧导航树中的Test Plan,选择Add > Config Element,可看到新增的配件元件选项WebSocket Binary Frame FilterWebSocket Ping/Pong Frame FilterWebSocket Text Frame Filter

      查看插件是否安装成功

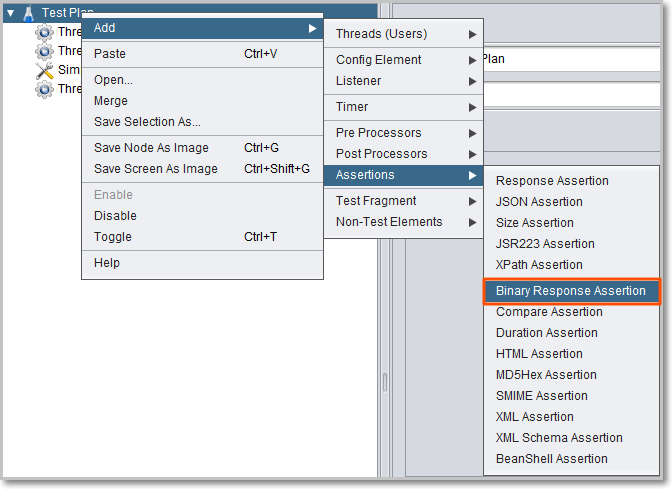

    • 右键单击左侧导航树中的Test Plan,选择 Add > Assertions,可看到新增的断言选项 Binary Response Assertion

      查看新增的断言选项

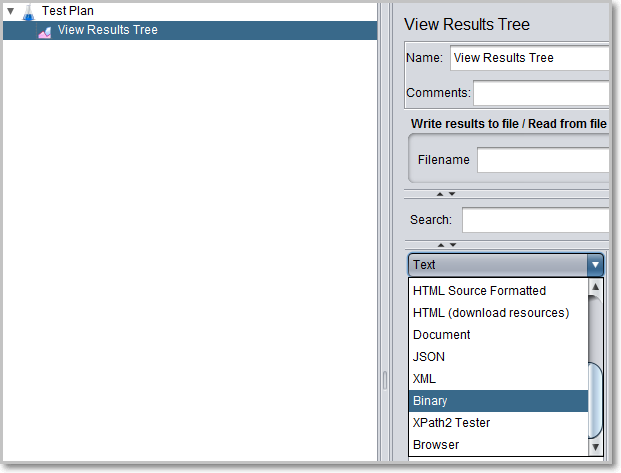

    • 右键单击左侧导航树中的Test Plan,选择Add > listener > View Results Tree,在编辑页面左下方的下拉列表中,可看到新增的选项Binary

      查看新增选项

    • 右键单击左侧导航树中的Test Plan,选择Add > Threads(Users) > Thread Group,右键单击Thread Group,选择Add > Sampler,可看到以下新增的采样器选项,具体说明如下。

      Sampler名称

      说明

      WebSocket Open Connection

      建立一个WebSocket连接

      WebSocket Ping/Pong

      控制帧,发送Ping并接收Pong

      WebSocket request-response Sampler

      发送和接收文本或二进制WebSocket帧

      WebSocket Single Write Sampler

      发送文本或二进制WebSocket帧

      WebSocket Single Read Sampler

      接收文本或二进制WebSocket帧

      WebSocket Close

      关闭WebSocket连接

      重要
      • 因为WebSocket是长连接流式通讯,所以可能存在发送一个请求收到多条响应的情况。收到的响应会以先后顺序排在一个响应队列中。当执行一个有读操作的Sampler时,就从队列头部取出一个响应;每当收到一个响应时,就将其放到队列尾部。

      • WebSocket Single Read Sampler是一个只读Sampler,它只从队列头部读取一个响应,如果读不到就等待,直至超时。

      • WebSocket Single Write Sampler是一个只写Sampler,它只向连接通道发送一个请求且不等待响应。

      • WebSocket Request Response Sampler是一个读写Sampler,它向连接通道发送一个请求,然后从响应队列头部读取一个响应,如果读不到就等待,直至超时。

      • 如果放置的读Sampler和写Sampler数量不合适,可能会出现读到的数据错位的现象。

      下一步,您需要配置这些Sampler。

步骤二:创建脚本

这里将演示如何在测试场景中添加并配置Sampler。以下为简单示例,您可以根据业务需要进行调整。

  1. 在JMeter页面中,右键单击Test Plan,选Add > Thread (Users) > Thread Group,将一个线程组添加到测试计划中。

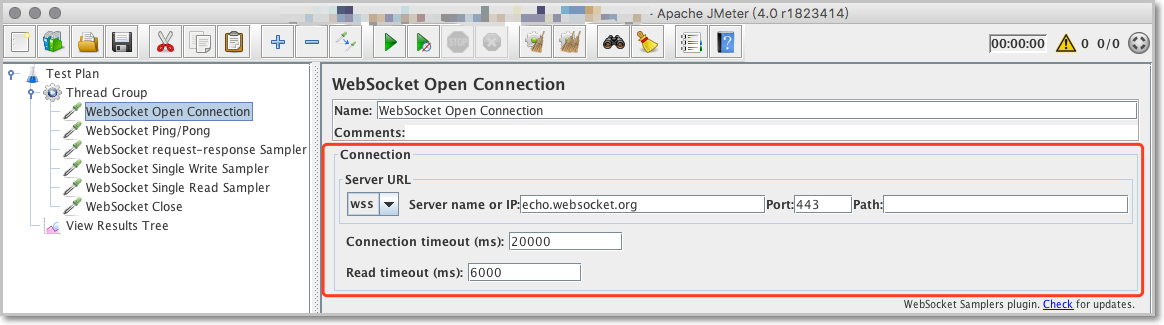

  2. 在线程组中依次添加采样器(Sampler),并进行配置。右键单击Thread Group,选择Add > Sampler > WebSocket Open Connection。当前的Sampler将建立WebSocket连接。

    建立 websocket 链接

    说明

    我们以Gateway Echo服务来创建脚本(wss://echo.websocket.org)。这是一个Echo服务,因此发送到此服务的所有消息都将回显给客户端。

    相关的配置如下:

    配置项

    示例值

    说明

    协议

    WS

    协议可以是WS或WSS(Secure WebSocket)。使用WSS进行加密连接。

    Server name or IP

    echo.websocket.org

    域名或IP

    Port

    443

    端口

    Path

    -

    可为空

    Connection timeout(ms)

    20000

    建连的超时时间

    Read timeout(ms)

    6000

    等待服务器响应的超时时间

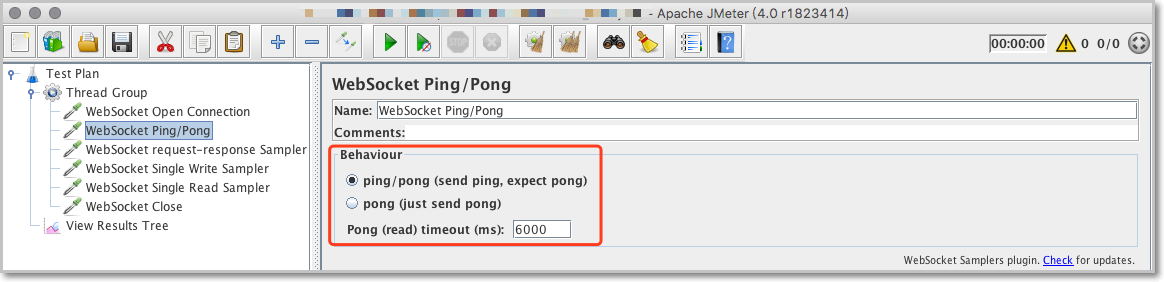

  3. 右键单击Thread Group,选择Add > Sampler > WebSocket Ping/Pong。该Sampler用来测试Ping/Pong功能。

    设置 sampler

    相关配置如下:

    Pong(读)超时(ms):6000

    Pong(读)超时表示如果JMeter在6秒内没有收到Pong消息,则Sampler将失效。此Sampler会复用已有连接。

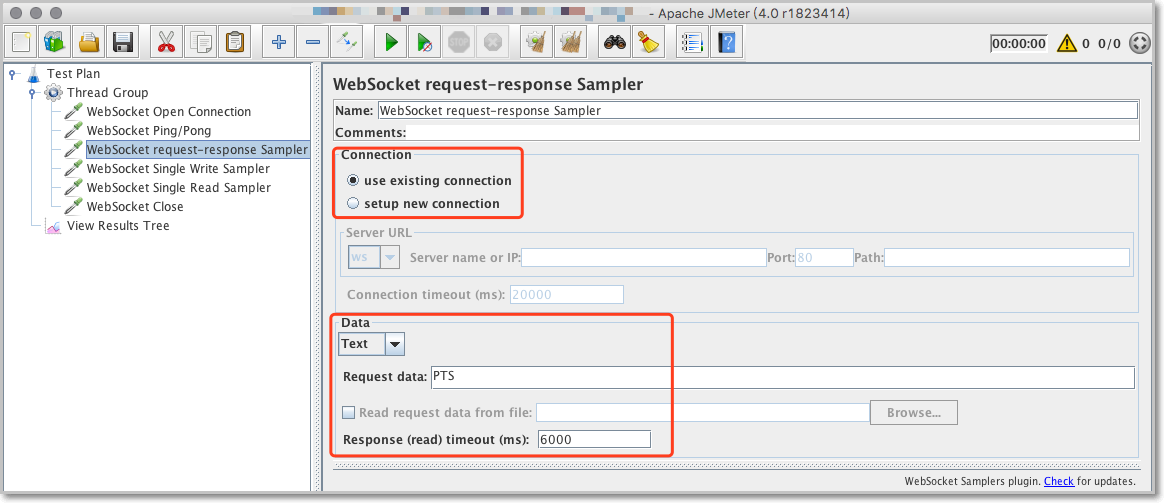

  4. 右键单击Thread Group,选择Add > Sampler > WebSocket request-response Sampler

    websocket结果树二进制视图4

    相关配置如下:

    配置项

    示例值

    说明

    Connection

    use existing connection

    创建新的连接或复用已有连接。

    数据类型

    文本

    指定数据类型、请求数据和响应超时值。

    Request data

    PTS

    请求数据,这里以文本为例

    Response (read) timeout (ms)

    6000

    响应超时时间

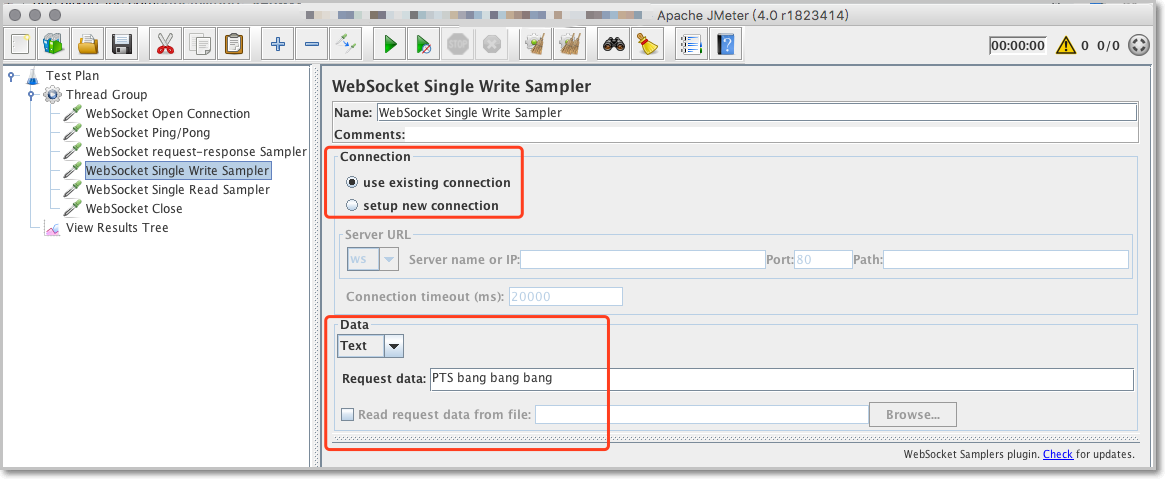

  5. 右键单击Thread Group,选择Add > Sampler > WebSocket Single Write Sampler。此请求是非阻塞的,只是将数据发送到服务端不需要等待响应。

    websocket结果树二进制视图5

    相关配置如下:

    配置项

    示例值

    说明

    Connection

    use existing connection

    创建新的连接或复用已有连接

    数据类型

    文本

    指定数据类型、请求数据和响应超时值

    Request data

    PTS

    请求数据,这里以文本为例

    Response (read) timeout (ms)

    6000

    响应超时时间

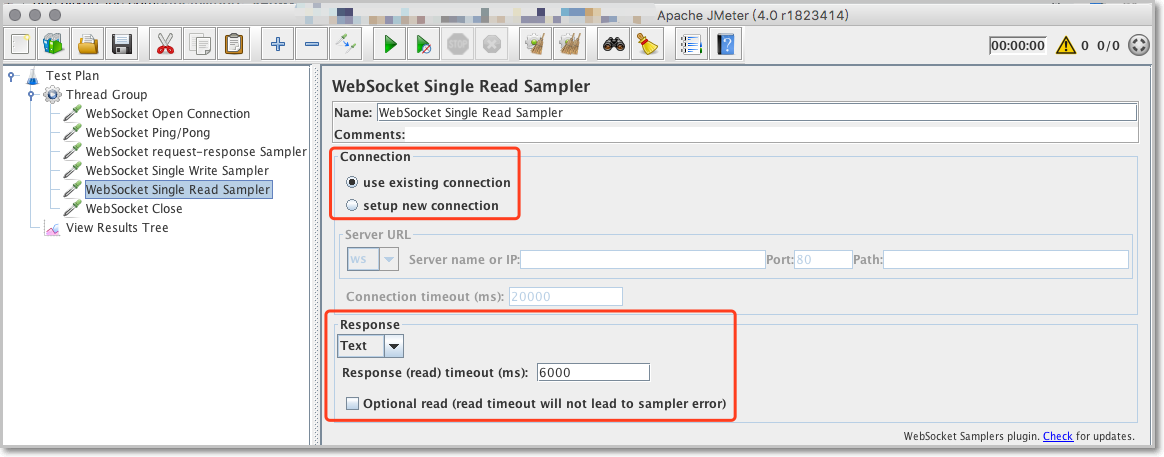

  6. 右键单击 Thread Group,选择Add > Sampler > WebSocket Single Read Sampler。接收服务端的消息响应需要使用这个Sampler。

    websocket结果树二进制视图6

    相关配置如下:

    配置项

    示例值

    说明

    Connection

    use existing connection

    创建新的连接或复用已有连接

    数据类型

    文本

    指定数据类型、请求数据和响应超时值

    Response (read) timeout (ms)

    6000

    响应超时时间

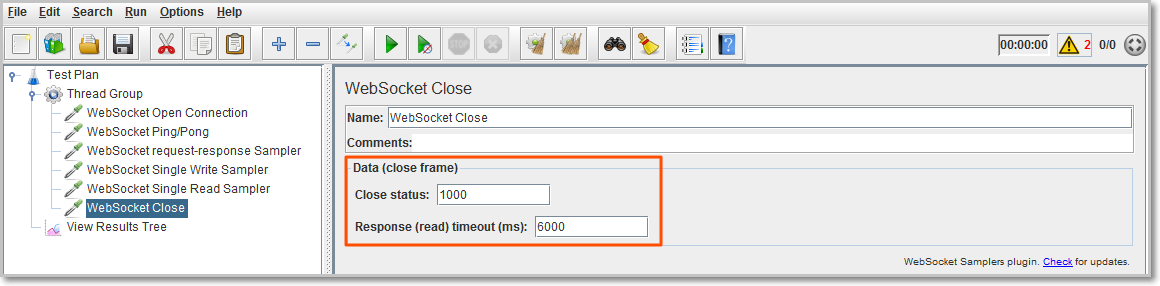

  7. 右键单击Thread Group,选择Add > Sampler > WebSocket Close。接收服务端的消息响应需要使用这个Sampler。

    websocket结果树二进制视图7

    相关配置如下:

    配置项

    示例值

    说明

    Close Status

    二进制

    关闭连接时定义的状态码,数据帧的头两个字节

    Response (read) timeout (ms)

    6000

    响应超时时间

    此采样器将关闭现有的WebSocket连接,由于是协商关闭,显示原因为“1000:sampler requested close”。

  8. 如果您需要在通信中添加Token等Header,右键单击Thread Group,选择Add > ConfigElement > HttpHeaderManager,在线程组中添加配置元件HttpHeaderManager,并添加对应的Header。具体详情,请参见JMeter官方文档

  9. 右键单击Thread Group,选择Add > Listener > View Results Tree,在线程组中添加监听器View Results Tree。接收服务端的消息响应需要使用这个Sampler。

步骤三:运行脚本

脚本编辑完成后,单击页面顶部的开始按钮,运行脚本。

通过View Results Tree监听器查看脚本是否运行正常。在左侧导航树中,选择View Results Tree,检查所有Sampler是否都配置正确并符合预期。在该监听器中,如果Sampler前面有绿色对勾表示运行正常。

如出现运行异常的Sampler,请参见步骤二:创建脚本进行调试。

部分示例结果如下:

  • WebSocket request-response Sampler

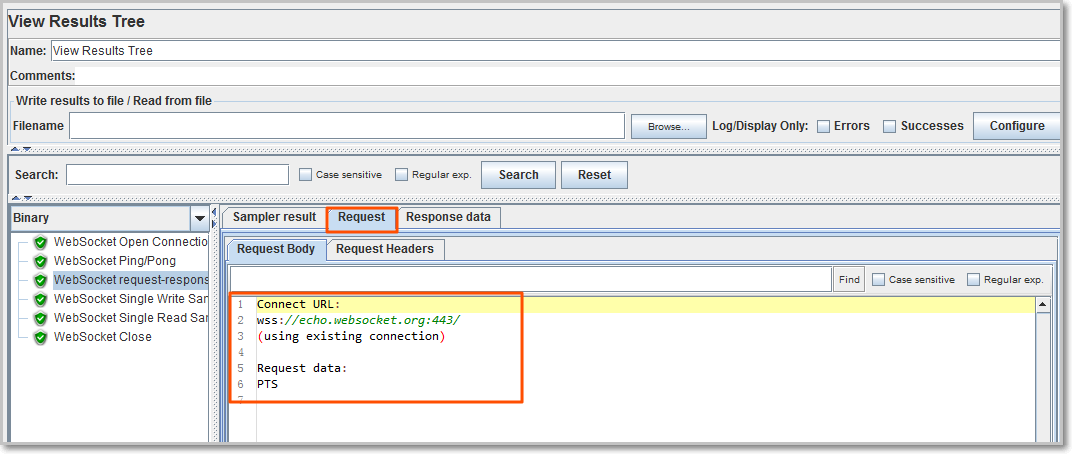

    根据脚本配置,Request信息如下:

    示例结果图1

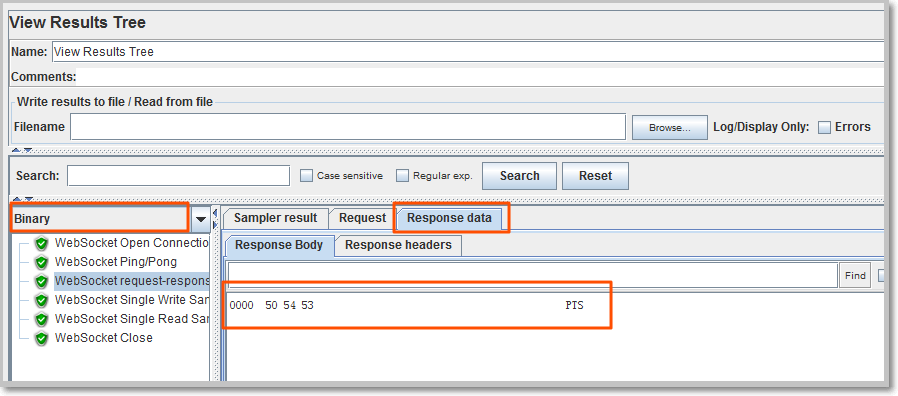

    根据脚本配置,Binary格式的Response data如下:

    示例结果图2

  • WebSocket Single Read Sampler

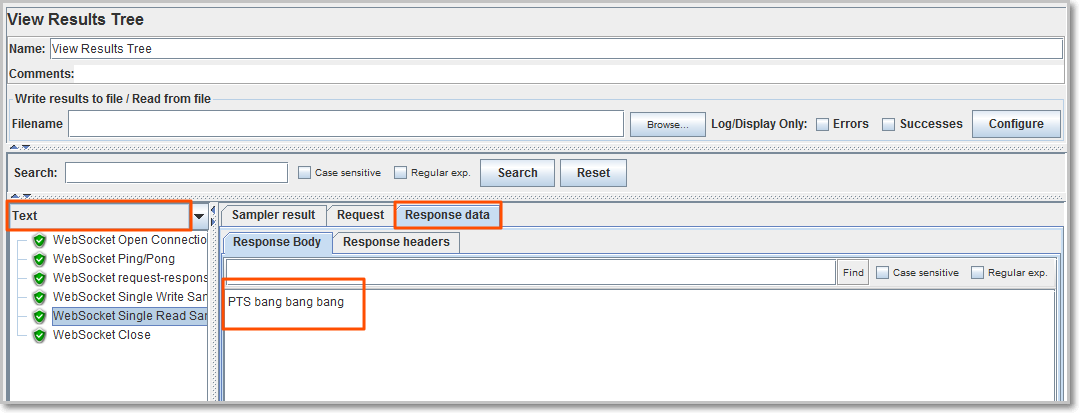

    根据脚本配置,Text格式的Response data如下:

    示例结果图3

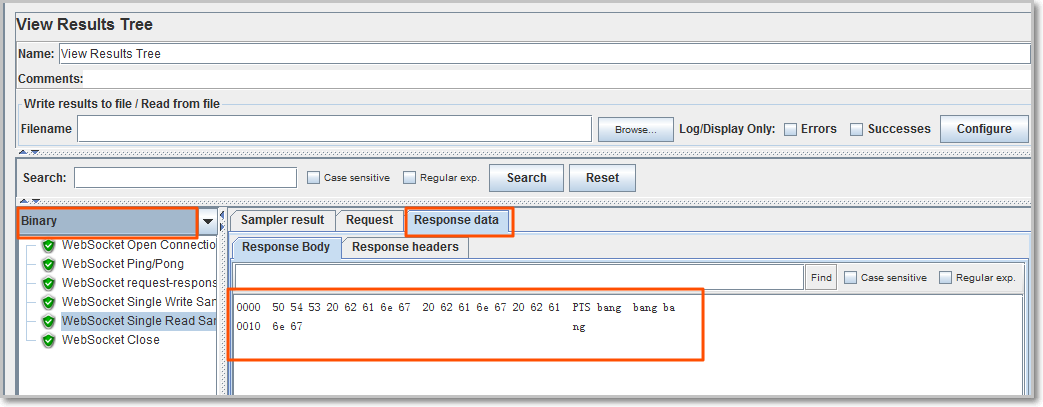

    根据脚本配置,Binary格式的Response data如下:

    示例结果图4

步骤四:导出脚本

当本地脚本调试成功后,选择顶部菜单栏的File > Save Test Plan as,将脚本文件保存至本地。

步骤五:上传脚本、插件JAR包和其他文件至PTS进行压测

您需准备以下文件,上传到PTS:

  1. 导出的JMeter脚本(.jmx文件)

  2. JMeter WebSocket Samplers的JAR包

  3. 脚本中使用的其他数据文件

关于在PTS中压测的操作步骤,请参见创建JMeter场景
