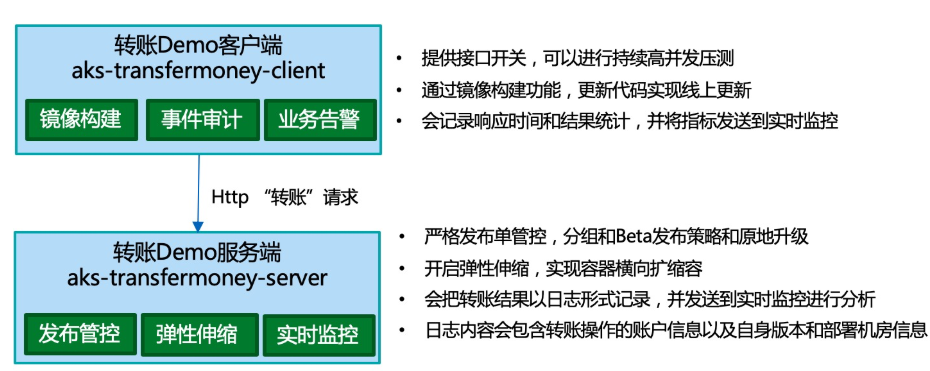

本文以转账应用的发布、变更及监控为例，介绍运维管理模块中的各个组件的功能。

TM

前提条件

步骤一：创建转账应用

在 应用管理 中创建名为 transfer money 的应用。技术栈选择 SOFABoot 2.0 版本。具体步骤参见 创建应用。

步骤二：创建应用服务

在 容器应用服务 中创建以下 2 个应用服务，参见 创建应用服务。

  1. 创建转账服务端的应用服务，名为 aks-transfermoney-server。

    涉及到的配置信息如下：

    • 基本信息和 Pod 模版配置：

      • CPU：200m Core - 500m Core，Memory：512 MB - 1 GB；

      • image：

        使用示例镜像 aks-transfermoney-server，镜像地址：registry-vpc.cn-shanghai.aliyuncs.com/sofa-samples/aks-transfermoney-server:20190726095608708-master.40215e87。

      • 环境变量配置：APPSVC_VERSION = V1，ANTCLOUD_SOFA_PROFILE = prod。

      • 健康检查配置：Readiness Probe 配置检查方法为 HTTP GET 方法，访问路径为 /health/readiness，访问端口 8080。其余项按照输入框提示配置。

      • 日志服务配置：选择已有或新建日志库，日志路径 /home/admin/release/run/logs/aks-transfermoney-server/digest/*.log。

      • 业务实时监控：监控目录 /home/admin/release/run/logs、/home/admin/release/run/logs/aks-transfermoney-client/digest/transfermoney.log。

    • 弹性配置：Server 开启副本弹性扩缩容功能，最小副本数 1，最大副本数 4。根据 CPU 使用率 50% 进行弹性扩缩容。即在副本数允许的情况下，确保 CPU 使用率在 50% （实际使用 / 请求资源量） 水位之下。可添加多个指标，如匹配内存共同使用，弹性规则 replica count 取最大期望值进行下发操作。

    • 访问配置：Server 使用 ClusterIP Service，允许集群内访问。端口映射设置为 TCP 协议，访问端口 80，容器端口 8341。需记录下这个 Service Name，需要以环境变量形式配置到客户端应用。

    • 发布配置：都保持默认设置。

      说明

      该应用服务配置编辑完成提交后，进行版本备注，方便区分版本。其他设置参见 创建应用服务。

  2. 创建转账客户端的应用服务，名称为 aks-transfermoney-client。

    涉及到的配置信息如下：

    • 基本信息和 Pod 模版配置：

      • CPU：200m Core - 500m Core，Memory：512 MB - 1 GB；

      • image：使用示例镜像 aks-transfermoney-client，镜像地址：registry-vpc.cn-shanghai.aliyuncs.com/sofa-samples/aks-transfermoney-client:20190815134744553-master.5ea6278b。

      • 环境变量配置：变量名称为 SERVER_TM_ADDRESS，值为 Server 端 Service Name。

      • 业务实时监控：监控目录 /home/admin/release/run/logs。

    • 弹性配置：Client 使用固定副本数 1。每个 client 能够压测并发上限为 1000。

    • 访问配置：Client 绑定公网 SLB Service，前端端口 80 ，后端端口 8341。其余为默认值。

    • 发布配置：保持默认设置。

说明

该应用服务配置编辑完成提交后，进行版本备注，方便区分版本。其他设置参见 创建应用服务。

步骤三：创建发布单发布应用

创建发布单。

说明

选取两个应用服务并进行串行发布。在高级配置中设置 aks-transfermoney-client 依赖于 aks-transfermoney-server。

步骤四：客户端触发批量操作

  1. 在 client 应用服务详情页面的 服务 页签中获取到刚刚创建的 SLB Service 公网 IP 地址。

  2. 在本地执行以下 curl 命令，以 1000 并发启动客户端进行批量调用服务。

    说明

    若客户端实例有多个，则多调用几次， SLB 默认是轮询配置。本示例为 1 个客户端实例。

    # 启动,最高并发1000
# 转账client因高并发 (max 1000)导致实例宕机，系统会自动重启容器应用
 curl -X POST "http://$Money_Client_SERVICE_IP/webapi/transferclient/start?concurrency=1000&minamount=100&maxamount=100"

# 统计
 curl http://$Money_Client_SERVICE_IP/webapi/transferclient/gauges

# 停止
 curl -X PUT "http://$Money_Client_SERVICE_IP/webapi/transferclient/stop"
    客户端触发

步骤五：创建业务监控大盘

  1. 在 实时监控 的 自定义监控 页面，创建如下各种维度的监控项：

    说明

    监控项配置完成后，约 2 至 3 分钟后可以查看监控数据。单击左侧导航栏 自定义监控，然后单击您新增的监控项，可查看统计值。具体步骤请参见 创建自定义监控。

    • 服务端响应请求的容器所在 Cell：

      说明

      具体操作步骤请参见 秒级统计_多 Key。

      • 监控类型：秒级统计/多 Key。

      • 监控配置名：输入监控项名称，例如：transferserver_cell。

      • 所属应用：选择本教程中创建的 Server 应用服务。

      • 采集日志文件：选择 Server 应用服务中指定的日志路径。例如：/home/admin/release/run/logs/aks-transfermoney-server/digest/transfermoney.log。

      • 列值分组：指定分组列为 Cell。

      • 统计方式： 求值方式为求行数。

    • 应用版本：

      说明

      具体操作步骤请参见 秒级统计_多 Key。

      • 监控类型：秒级统计/多 Key。

      • 监控配置名：输入监控项名称，例如：transferserver_Version。

      • 所属应用：选择本教程中创建的 Server 应用服务。

      • 采集日志文件：选择 Server 应用服务中指定的日志路径。例如：/home/admin/release/run/logs/aks-transfermoney-server/digest/transfermoney.log。

      • 列值分组：指定分组列为 Version。

      • 统计方式： 求值方式为求行数。

    • 客户端记录的 HTTP 访问结果码：

      说明

      具体操作步骤请参见 秒级统计_多 Key。

      • 监控类型：秒级统计/多 Key。

      • 监控配置名：输入监控项名称，例如：transferclient_httpstatus。

      • 所属应用：选择本教程中创建的 client 应用服务。

      • 采集日志文件：选择 client 应用服务的日志路径。例如：/home/admin/release/run/logs/aks-transfermoney-client/digest/transfermoney.log。

      • 列值分组：指定分组列为 HttpStatus。

      • 统计方式： 求值方式为求行数。

    • 转出账户名称按分钟的 Top 统计：

      说明

      具体操作步骤请参见 分钟统计 Top。

      • 监控类型：分钟统计 Top。

      • 监控配置名：输入监控项名称，例如：transfer_top_From。

      • 所属应用：选择本教程中创建的 Server 应用服务。

      • 采集日志文件：选择 Server 应用服务中指定的日志路径。例如：/home/admin/release/run/logs/aks-transfermoney-server/digest/transfermoney.log。

      • 列值分组：指定分组列为 From。

      • 统计方式： 最大排名数为 10，求值方式为求行数。

    • 转入账户名称按分钟的 Top 统计：

      说明

      具体操作步骤请参见 分钟统计 Top。

      • 监控类型：分钟统计 Top。

      • 监控配置名：输入监控项名称，例如：transfer_top_To。

      • 所属应用：选择本教程中创建的 Server 应用服务。

      • 采集日志文件：选择 Server 应用服务中指定的日志路径。例如：/home/admin/release/run/logs/aks-transfermoney-server/digest/transfermoney.log。

      • 列值分组：指定分组列为 To。

      • 统计方式： 最大排名数为 10，求值方式为求行数。

    • 分钟级客户端调用统计：

      说明

      具体操作步骤请参见 分钟统计_多 Key。

      • 监控类型：分钟统计/多 Key。

      • 监控配置名：输入监控项名称，例如：transferclient_status_minutes。

      • 所属应用：选择本教程中创建的 client 应用服务。

      • 采集日志文件：选择 client 应用服务的日志路径。例如：/home/admin/release/run/logs/aks-transfermoney-client/digest/transfermoney.log。

      • 列值分组：指定分组列为 status。

      • 求值方式：对列值求平均。

      • 求平均列：latency。

  2. 在 自定义监控 页面，新建 TransferMoney 大盘，配置如下：

    • 名称：TransferMoney 大盘。

    • 大盘布局：单击新增报表，添加上一步中创建的各类监控项。具体配置参数参见 大盘。

      可以将自定义的 TransferMoney 大盘添加到 关键业务大盘 中，方便查看各个维度进行统计的信息：

      1

步骤六：监控告警

针对某个监控项或者所有监控项进行报警规则设置和报警订阅。

  1. 设置通知组。

  2. 配置报警规则。

    例如：以下配置对分钟级客户端调用统计 （transferclient_status_minutes）监控项，配置报警规则，即一旦延迟 （所有 HTTP code）或错误（非 HTTP 200）在 1 分钟内 latency 时延指标到达一定程度后就报警。 alerts

  3. 订阅自定义监控报警。

步骤七：验证应用服务弹性能力

  1. 在本地执行以下 curl 命令，以 1500 并发启动客户端进行批量调用服务。

     curl -X POST "http://$Money_Client_SERVICE_IP/webapi/transferclient/start?concurrency=1500&minamount=100&maxamount=100"

  2. 查看 Server 应用服务的实例数扩容情况。

    之前对 Server 应用服务的弹性配置为 1 ~ 4。client 端压力启动后，Server 实例数很快会达到最大实例数 4。实时监控大盘亦开始展示相关数据趋势。上限并发到一定程度会引发 OOM（内存不足）。

  3. 在 Server 应用服务详情页，单击 快捷操作 > 扩缩容，扩容到 10 个实例，单击 提交。提交后会自动生成发布单，单击 整体发布 进行发布。

    可以看到此次发布单因为只进行弹性配置变更，会很快生效。

  4. 在本地执行以下 curl 命令，停止 client 端调用。

    curl -X PUT "http://$Money_Client_SERVICE_IP/webapi/transferclient/stop"

  5. 查看 Server 应用服务的实例数缩容情况。

    Server 实例数很快会跌回最小实例数 1。实时监控大盘亦开始展示相关数据趋势。
