本文为您介绍如何配置、复制、删除LogicalTable及如何选择数据的发送方式。

背景信息

LogicalTable适用于将Dataphin生成的逻辑表数据写入其他的数据库，进行数据的整合和再加工的场景。

配置属性

  1. 进入离线单条管道脚本的开发页面，请参见配置离线单条管道。
  2. 在离线单条管道脚本的开发页面，单击页面右上角的组件库。
  3. 单击输入前的dgd图标。
  4. 拖动LogicalTable组件至左侧的管道画布中。
  5. 将鼠标放置在LogicalTable组件框内右键单击，选择属性配置。

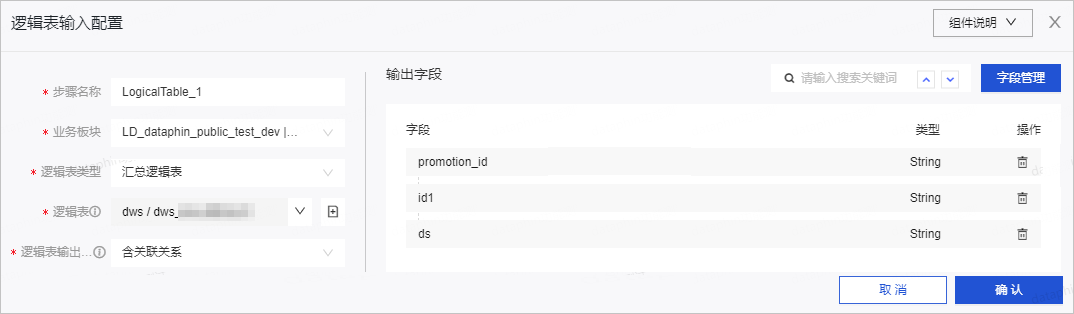

  6. 在逻辑表输入配置对话框，配置参数。
    faga
    参数 描述
    步骤名称 根据当前组件的使用场景，填写名称。
    业务板块 选择业务板块。
    逻辑表类型 选择逻辑表的类型。逻辑表类型包括：
    • 汇总逻辑表
    • 维度逻辑表
    • 事实逻辑表
    。
    逻辑表 选择逻辑表。系统仅为您展示具有同步读权限的逻辑表，您也可以单击gagag图标，进入开发模块新建逻辑表。
    逻辑表输出方式 选择逻辑表的输出方式。逻辑表输出方式包括：
    • 不含关联关系：仅输出当前逻辑表。
    • 含关联关系：带模型（当前逻辑表及其关联逻辑表）输出。
    输出字段 为您展示输出字段。您可以通过执行如下操作预览输出字段：
    1. 单击字段管理。
    2. 在左侧的全部字段区域选择字段，在右侧预览输出字段。
    同时您也可以单击操作列下的gaga图标，删除输出字段。
  7. 单击确认，完成LogicalTable输入组件的属性配置。

复制LogicalTable输入组件

  1. 将鼠标放置在LogicalTable组件框内右键单击，单击复制。
  2. 在管道画布中右键单击后，选择粘贴，完成LogicalTable输入组件的复制。

删除LogicalTable输入组件

  1. 将鼠标放置在LogicalTable组件框内右键单击，单击删除。
  2. 在确认弹框中单击确定，完成LogicalTable输入组件的删除。

设置LogicalTable输入组件的数据发送方式

当输入组件在连接多个下游组件时，需要选择输入组件的数据发送到下游节点的方式。

  1. 将鼠标放置在LogicalTable组件框内右键单击，单击数据发送方式。
  2. 选择数据发送的方式。
    数据发送方式包括复制和轮流分发：
    • 复制：上游节点的数据根据下游节点数量进行等份复制，且每个下游节点的数据都是上游节点的全部数据。
    • 轮流分发：上游节点的数据根据下游节点数量进行轮流分发，且所有下游节点的数据之和等于上游节点的数据。
  3. 单击确定，完成设置AnalyticDB for MySQL 3.0输入组件数据的发送方式。
