标签路由通过标签将一个或多个服务的提供者划分到同一个分组，从而约束流量只在指定分组中流转，实现流量隔离的目的。标签路由可以作为蓝绿发布、灰度发布等场景的能力基础。

前提条件

应用的ACK集群中已经安装MSE微服务治理组件，且已经为ACK授予MSE微服务治理的访问权限。具体操作，请参见ACK微服务应用接入MSE治理中心。

演示视频

应用场景

  • 多版本开发测试

    多个版本并行开发时，需要为每个版本准备一套开发环境。如果版本较多，开发环境成本会非常大。流量隔离方案可以在多版本开发测试时大幅度降低资源成本。

    使用基于标签路由的全链路流量隔离机制，可以将特定的流量路由到指定的开发环境。例如在开发环境1中只修改应用B和应用D，则为这两个应用在开发环境1中的版本创建Tag1标签，并配置对应的路由规则。入口应用A调用B时，会判断流量是否满足路由规则。如果满足，路由到开发环境1中应用B的V1.1版本；如果不满足，路由到基线环境中的应用B的V1版本。应用C调用D的时候同样根据流量决定路由到D的V1版本或V1.1版本。

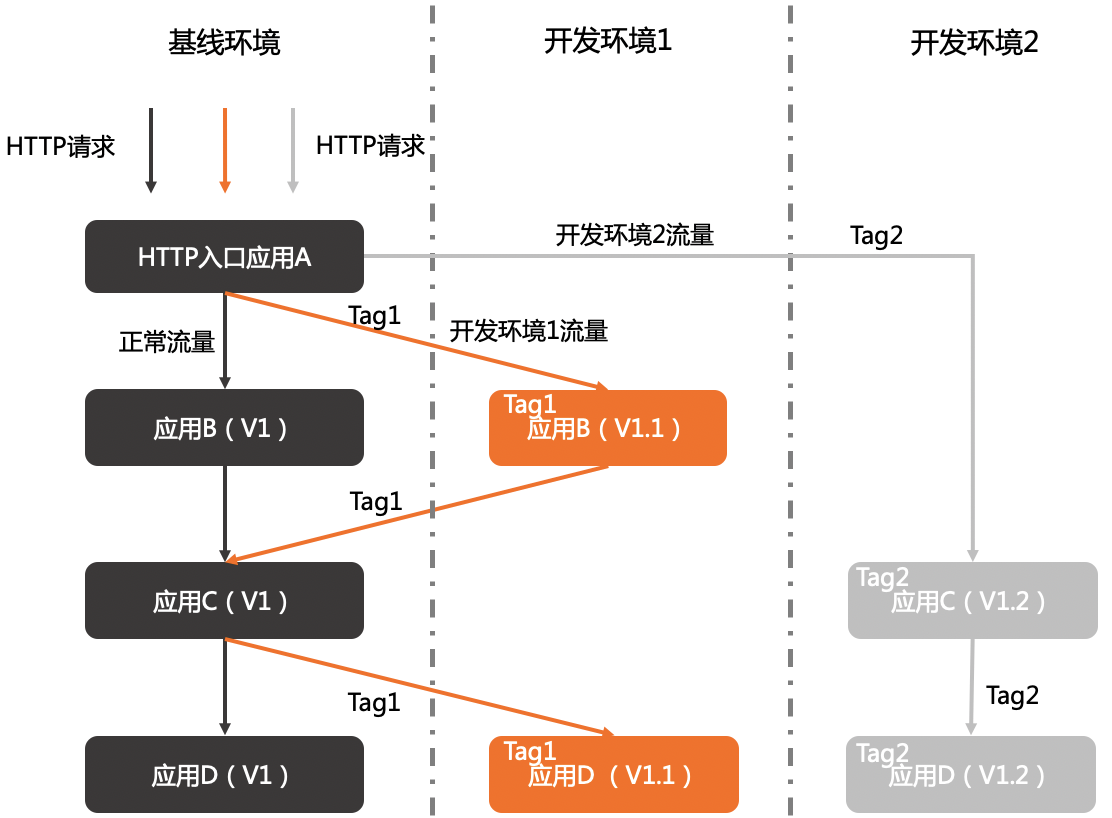

    多版本开发测试
  • 相同应用的多版本间流量隔离

    如果一个应用有多个版本在线上同时运行，部署在不同环境中，如日常环境和特殊环境，则可以使用标签路由对不同环境中的不同版本进行流量隔离，将秒杀订单流量或不同渠道订单流量路由到特殊环境，将正常的流量路由到日常环境。即使特殊环境异常，本应进入特殊环境的流量也不会进入日常环境，不影响日常环境的使用。

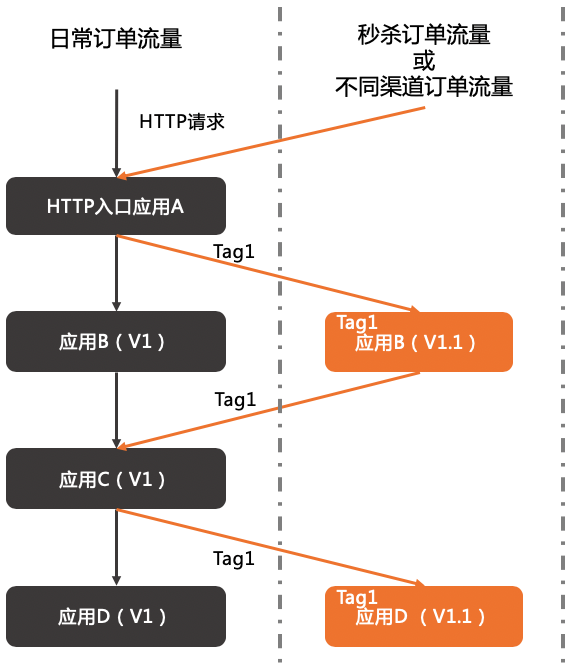

    相同应用的多版本间流量隔离
  • A/B Testing

    线上有多个应用版本同时运行，期望对不同版本的应用进行A/B Testing，则可以使用标签路由的全链路流量控制将地域A（如杭州）的客户流量路由到V1版本，地域B（如上海）的客户流量路由到V1.1版本，对不同版本进行验证，从而降低新产品或新特性的发布风险，为产品创新提供保障。

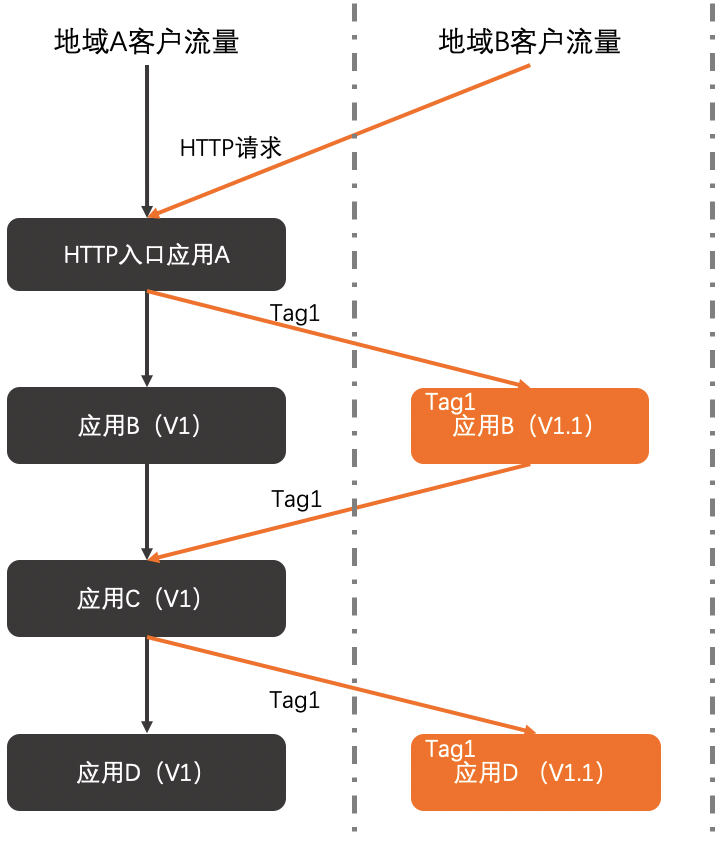

    A/B Testing

操作场景

本文以cartservice为例，分别给应用打上tag1和tag2两个标签，将应用划分为2个分组，每个分组各包含四个节点。

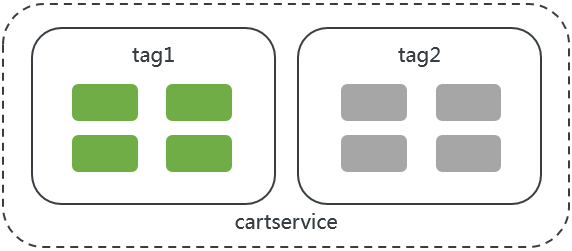

标签路由示例

本文介绍如何为cartservice创建标签路由，主要包含以下两步：

  1. 在ACK中为应用接入MSE微服务治理并设置标签。
  2. 在MSE微服务治理中为应用创建标签路由。

在ACK中为应用接入MSE微服务治理并设置标签

  1. 登录容器服务控制台。
  2. 在左侧导航栏单击集群，在集群列表中单击目标集群名称或详情。
  3. 在集群信息页面左侧导航栏选择工作负载 > 无状态。
  4. 在无状态（Deployment）页面右上角单击使用镜像创建。
  5. 在创建应用页面分别创建两个无状态应用cartservice1和cartservice2。

    创建无状态应用的详细步骤，请参见创建无状态工作负载Deployment。

    本文仅介绍为cartservice1和cartservice2创建标签路由相关的参数。

    参数 说明
    集群 选择已经安装了MSE微服务治理的集群。
    副本数量 按示例，设置为4。
    镜像名称 在选择镜像时，单击搜索，选择华东1（杭州）地域，搜索并选择alibabacloud-microservice-demo/cartservice镜像。
  6. 为应用cartservice1和cartservice2接入MSE微服务治理，并设置标签。
    1. 返回无状态（Deployment）页面，选择命名空间，找到创建的应用（cartservice1和cartservice2），在操作列单击更多，在列表中单击查看Yaml。
      无状态-编辑Yaml
    2. 在编辑Yaml对话框分别为cartservice1和cartservice2在spec > template > metadata下添加以下annotations，接入MSE微服务治理。
      annotations:
  msePilotAutoEnable: "on"
  msePilotCreateAppName: "<your-deployment-name>"
      说明 需要将<your-deployment-name>替换为您在MSE微服务治理实际使用的应用名称，即cartservice。
    3. 在编辑Yaml对话框为cartservice1和cartservice2分别添加标签alicloud.service.tag: tag1和alicloud.service.tag: tag2。
    编辑 Yaml

在MSE微服务治理中为应用创建标签路由（旧版）

  1. 登录MSE治理中心控制台。
  2. 在左侧导航栏选择微服务治理中心 > 应用列表。
  3. 在应用列表页面单击在ACK创建的应用名称cartservice。
  4. 在cartservice的应用详情页面的实例概览区域查看实例标签，然后在服务治理的标签路由页签中查看标签路由数据。
    应用列表
  5. 在服务治理的标签路由页签中单击暂无数据，前往标签路由。
  6. 在标签路由页面单击创建标签路由。
  7. 在创建标签路由页面设置参数，然后单击确定。

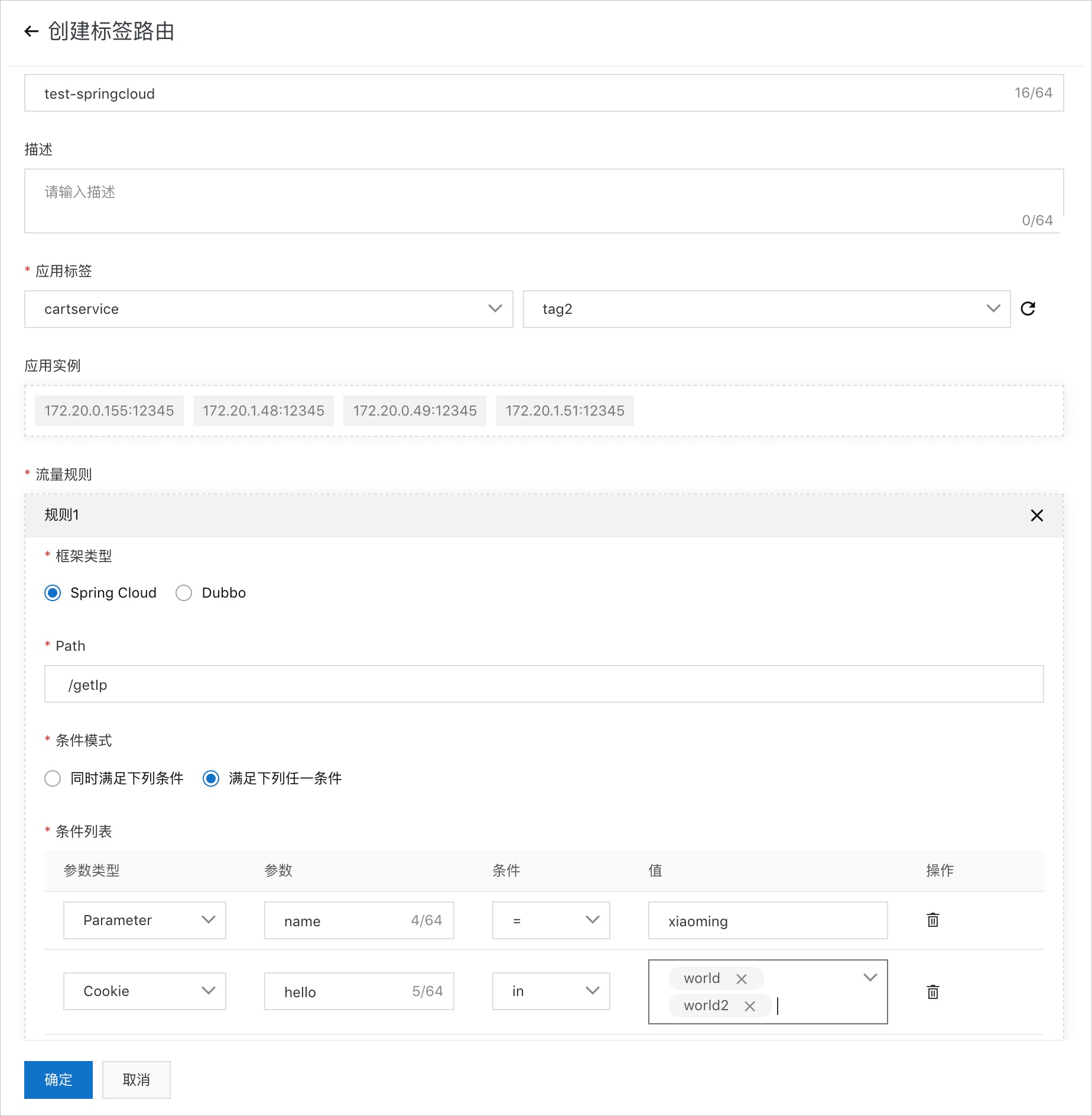

    创建标签路由

    标签路由参数说明：

    参数 说明
    路由名称 标签路由规则名称，例如test-springcloud。
    描述 规则描述。
    应用标签 在左侧列表中选择cartservice，然后在右侧列表中选择在ACK中为应用设置的标签，例如tag2。选择完成后，会在下方应用实例区域显示cartservice应用中设置了该标签的应用实例的IP及端口。
    是否链路传递 如果需要使用全链路流控，请打开是否链路传递开关。
    流量规则
    框架类型 包含Spring Cloud和Dubbo，根据应用实际框架选择。
    • Spring Cloud：仅支持设置URL的Path，例如/getIp。
    • Dubbo：支持选择服务和接口。
    条件模式 包含同时满足下列条件和满足下列任一条件，根据实际需求选择。
    条件列表 可以分别设置Parameter、Cookie和Header三种类型的参数。例如：
    • Parameter：name=xiaoming
    • Cookie：hello = "world" 或 "world2"

在MSE微服务治理中为应用创建标签路由（新版）

  1. 登录MSE治理中心控制台。
  2. 在左侧导航栏选择微服务治理中心 > 应用列表。
  3. 在应用列表页面单击在ACK创建的应用名称cartservice。
  4. 在cartservice的应用详情页面的实例概览区域查看实例标签，然后在服务治理的标签路由页签中查看标签路由数据。
    标签路由数据
  5. 在标签路由列表右侧单击流量分配，设置各标签的流量比例，然后单击保存。
    设置标签流量比例
  6. 在标签路由列表选择标签，然后单击流量规则下方的添加。

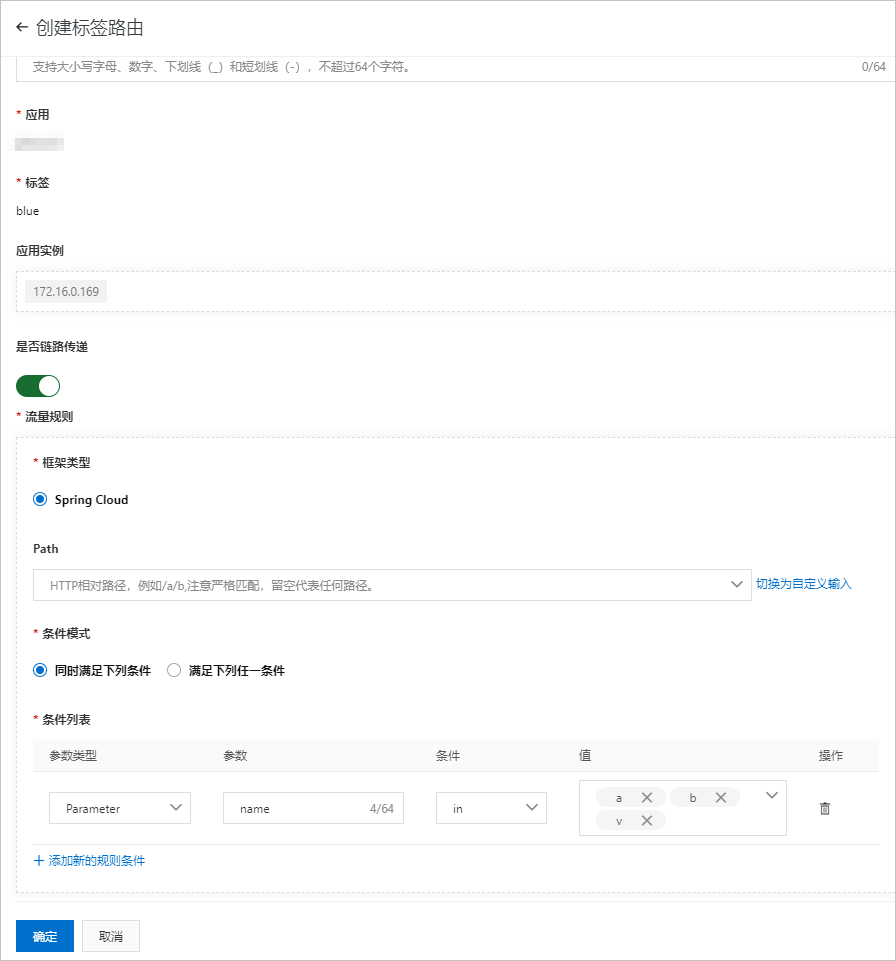

    创建标签路由
    说明 标签路由优先采用流量规则里的路由条件，如果满足该流量规则，则会去该规则对应标签的Pod，否则按照流量比例去对应标签的Pod。

    标签路由参数说明：

    参数 说明
    路由名称 标签路由规则名称，例如test-springcloud。
    应用 显示应用名称。
    标签 显示在ACK中为应用设置的标签。
    应用实例 显示cartservice应用中设置了该标签的应用实例的IP及端口。
    是否链路传递 如果需要使用全链路流控，请打开是否链路传递开关。
    流量规则
    框架类型 包含Spring Cloud和Dubbo，根据应用实际框架选择。
    • Spring Cloud：仅支持设置URL的Path，例如/getIp。
    • Dubbo：支持选择服务和接口。
    条件模式 包含同时满足下列条件和满足下列任一条件，根据实际需求选择。
    条件列表 可以分别设置Parameter、Cookie和Header三种类型的参数。例如：
    • Parameter：name=xiaoming
    • Cookie：hello = "world" 或 "world2"

结果验证

本文仅通过一个示例介绍如何为应用创建标签路由，您可以为应用参照配置，然后根据实际业务需求进行验证。
